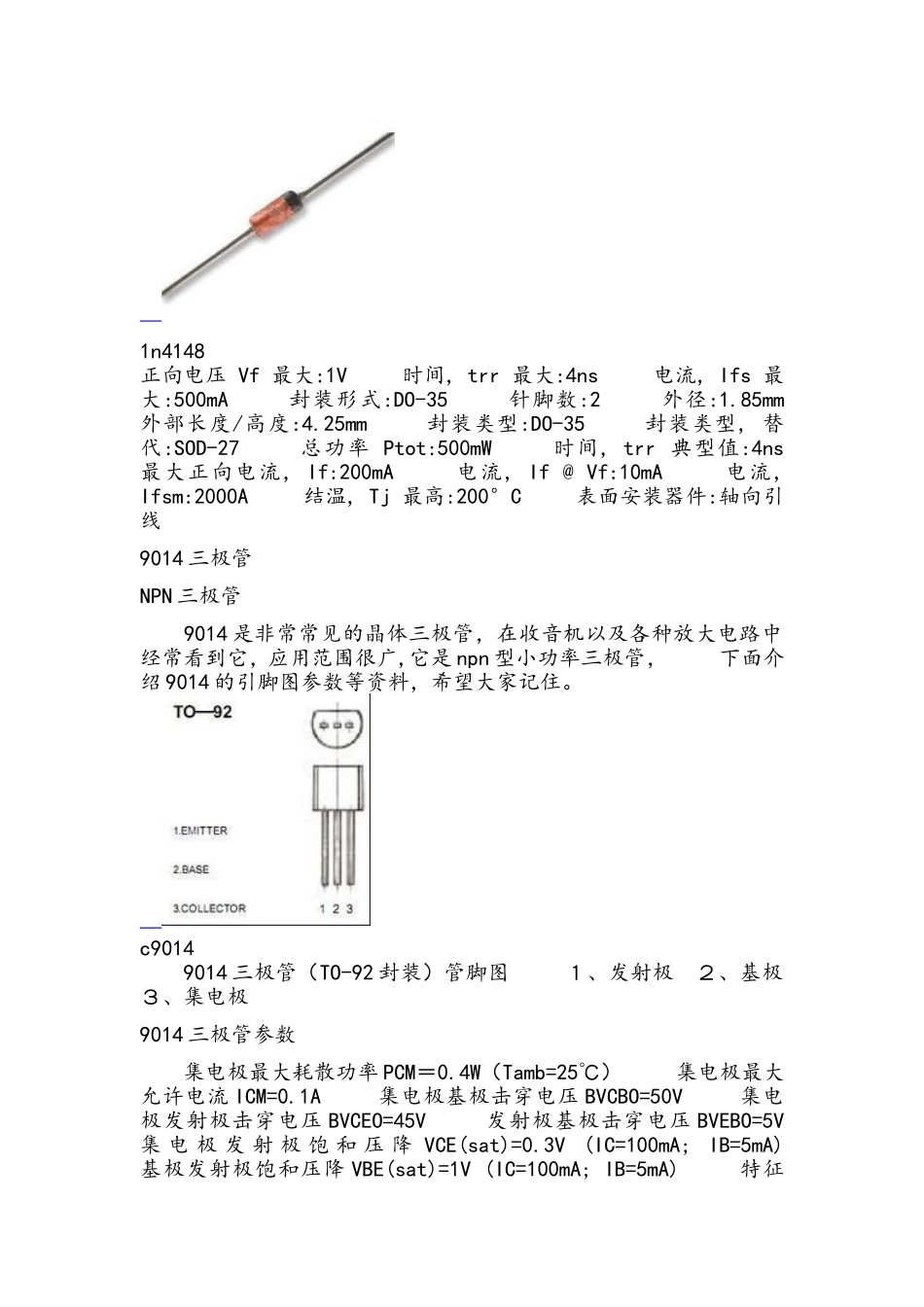

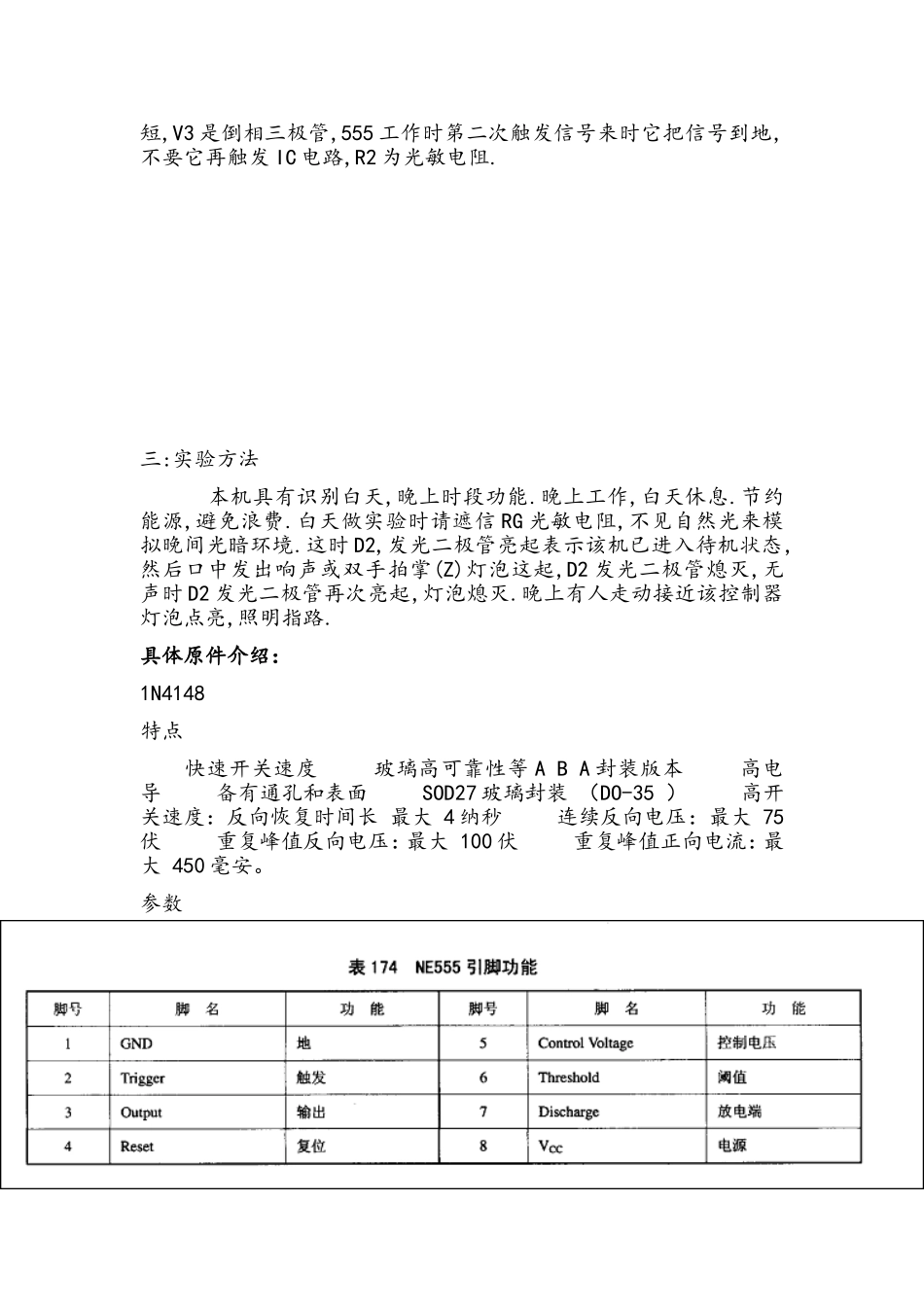

声光控楼道灯电原理图一、简介本机采用LM555时基电路作该控制器大脑,光敏电阻,声敏话筒担当该机的眼睛,耳朵,该电路具有灵敏度高,耗电低,学生在安装实验中了解光敏传感器,声敏传感器在实际中的运用,增强学生学习科技兴趣,普及电子技术,提高科技兴国认识具有一定意义.二:原理本电路在打开电源后,如果有声音的产生,则BM1话筒把声音信号转变成电信号,经过V19014所组成的放大电路在经过V29014在放大到IC555集成电路.第2脚到集成电路内部,第3脚输出V4,V5推动灯泡发光,IC555电路是时基电路,R8是可调电阻,调整时间长短,V3是倒相三极管,555工作时第二次触发信号来时它把信号到地,不要它再触发IC电路,R2为光敏电阻.三:实验方法本机具有识别白天,晚上时段功能.晚上工作,白天休息.节约能源,避免浪费.白天做实验时请遮信RG光敏电阻,不见自然光来模拟晚间光暗环境.这时D2,发光二极管亮起表示该机已进入待机状态,然后口中发出响声或双手拍掌(Z)灯泡这起,D2发光二极管熄灭,无声时D2发光二极管再次亮起,灯泡熄灭.晚上有人走动接近该控制器灯泡点亮,照明指路.具体原件介绍：1N4148特点快速开关速度玻璃高可靠性等ABA封装版本高电导备有通孔和表面SOD27玻璃封装（DO-35）高开关速度：反向恢复时间长最大4纳秒连续反向电压：最大75伏重复峰值反向电压：最大100伏重复峰值正向电流：最大450毫安。参数二极管类型:小信号电流If平均:150mA电压,Vrrm:100V1n4148正向电压Vf最大:1V时间,trr最大:4ns电流,Ifs最大:500mA封装形式:DO-35针脚数:2外径:1.85mm外部长度/高度:4.25mm封装类型:DO-35封装类型,替代:SOD-27总功率Ptot:500mW时间,trr典型值:4ns最大正向电流,If:200mA电流,If@Vf:10mA电流,Ifsm:2000A结温,Tj最高:200°C表面安装器件:轴向引线9014三极管NPN三极管9014是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广,它是npn型小功率三极管，下面介绍9014的引脚图参数等资料，希望大家记住。c90149014三极管（TO-92封装）管脚图１、发射极２、基极３、集电极9014三极管参数集电极最大耗散功率PCM＝0.4W（Tamb=25℃）集电极最大允许电流ICM=0.1A集电极基极击穿电压BVCBO=50V集电极发射极击穿电压BVCEO=45V发射极基极击穿电压BVEBO=5V集电极发射极饱和压降VCE(sat)=0.3V(IC=100mA;IB=5mA)基极发射极饱和压降VBE(sat)=1V(IC=100mA;IB=5mA)特征频率fT=150MHzHFE：A=60~150;B=100~300;C=200~600;D=400~1000（1）主要用途：作为低频、低噪声前置放大，应用于电话机、VCD、DVD、电动玩具等电子产品（与C9015互补）PNP型三极管8550三极管引脚图三极管示图[1]三极管8550是一种常用的普通三极管。它是一种低电压,大电流,小信号的PNP型硅三极管。8550三极管（TO-92封装）管脚图1、发射极2、基极3、集电极8550三极管种类及参数集电极-基极电压Vcbo：-40V工作温度：-55℃to+150℃主要用途：开关应用射频放大8550三级管参数:类型:开关型;极性:NPN;材料:硅;最大集存器电流(A):0.5A;直流电增益:10to60;功耗:625mW;最大集存器发射电压（VCEO）:25;频率:150MHzne555的结构图⒈Pin1(接地)-地线(或共同接地)，通常被连接到电路共同接地。⒉Pin2(触发点)-这个脚位是触发NE555使其启动它的时间周期。触发信号上缘电压须大于2/3VCC，下缘须低于1/3VCC。⒊Pin3(输出)-当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。周期的结束输出回到O伏左右的低电位。于高电位时的最大输出电流大约200mA。⒋Pin4(重置)-一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。它通常被接到正电源或忽略不用。⒌Pin5(控制)-这个接脚准许由外部电压改变触发和闸限电压。当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。⒍Pin6(重置锁定)-Pin6重置锁定并使输出呈低态。当这个接脚的电压从1/3VCC电压以下移至2/3VCC以上时启动这个动作。⒎Pin7(放电)-这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。⒏Pin8(V+)-这是555个计时器IC的正电源电压端。供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。参数功能特性：⒈供应电压4.5-18V⒉供应电流3-6mA⒊输出电流225mA(max)⒋上升/下降时间100ns
