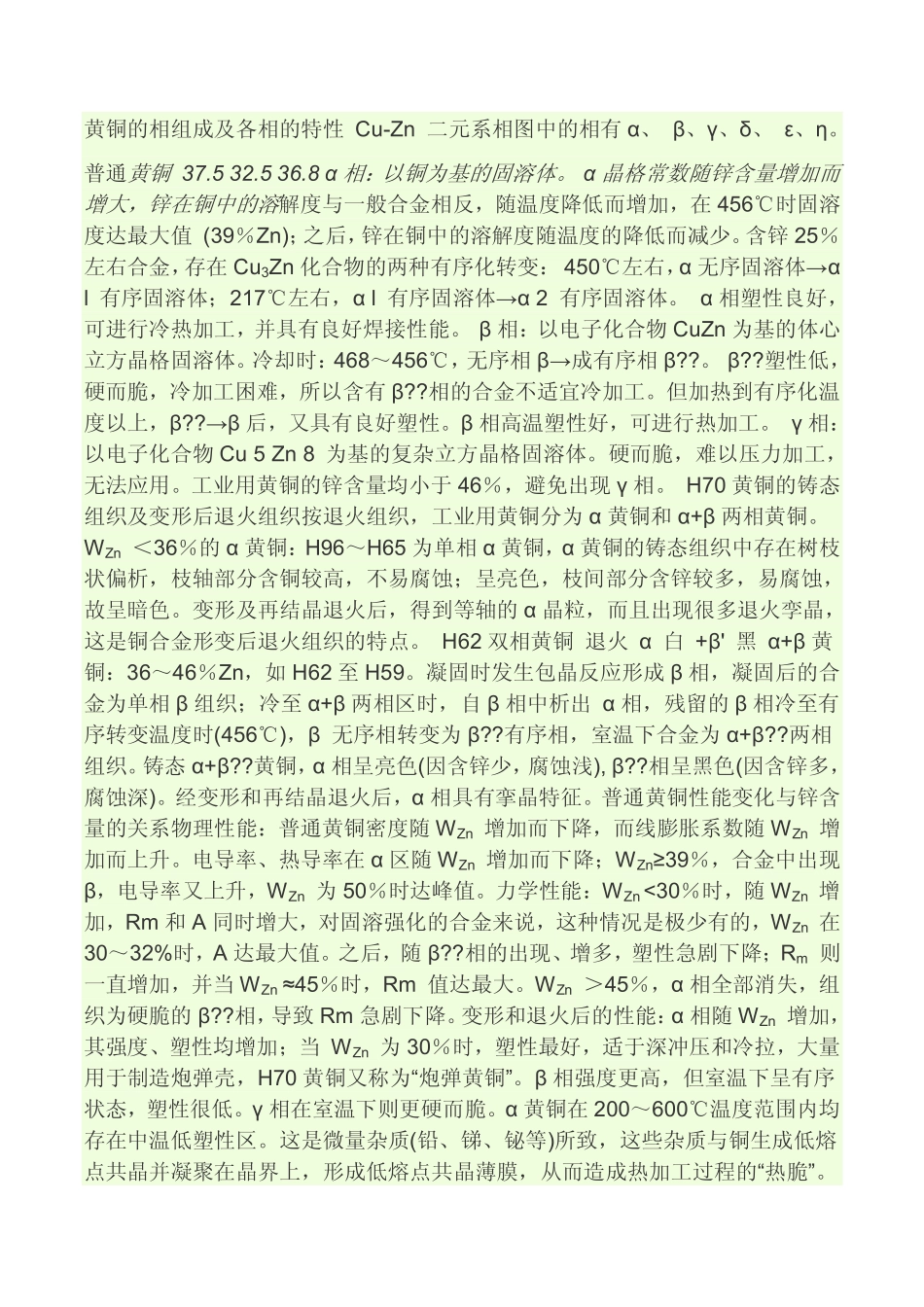

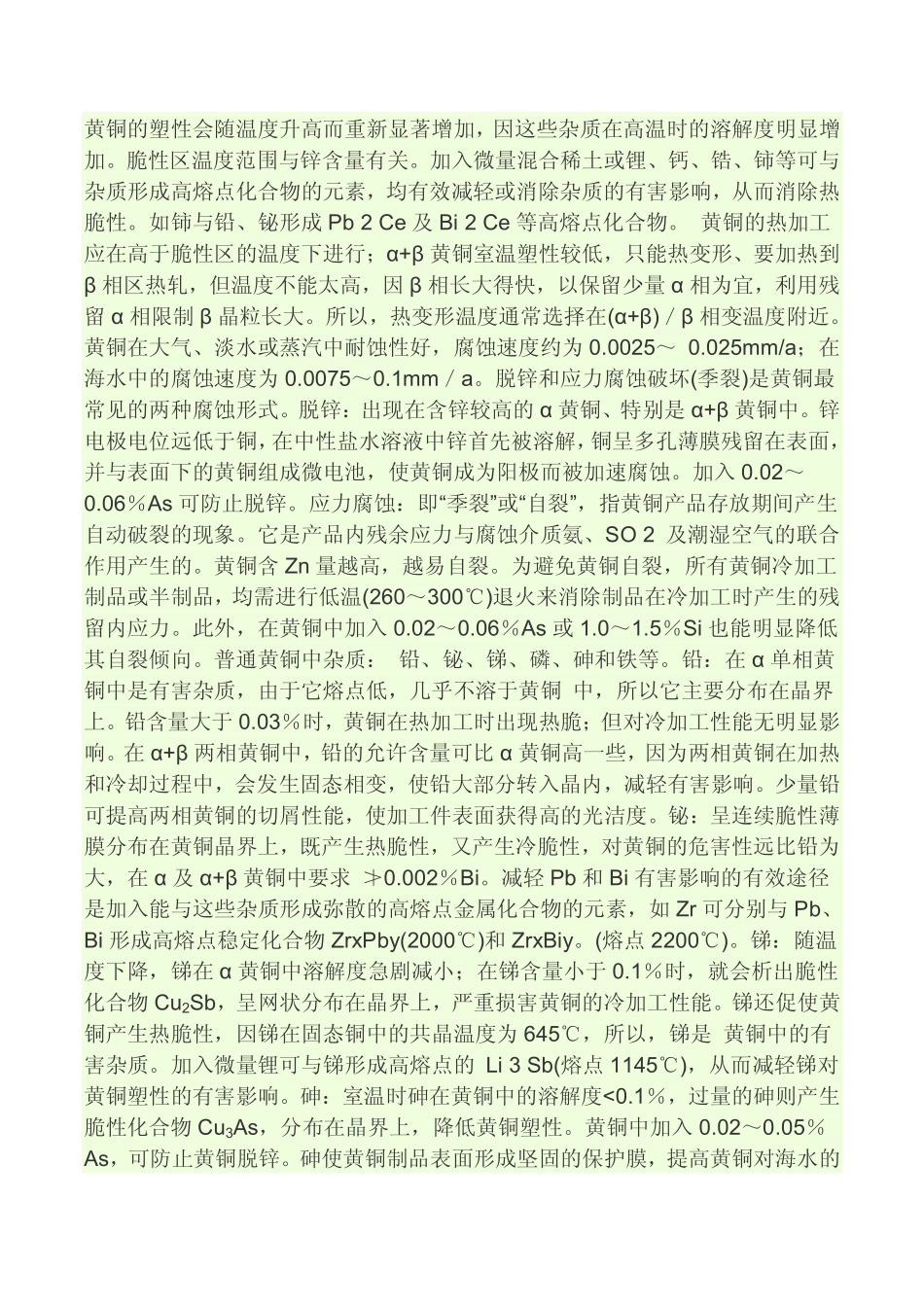

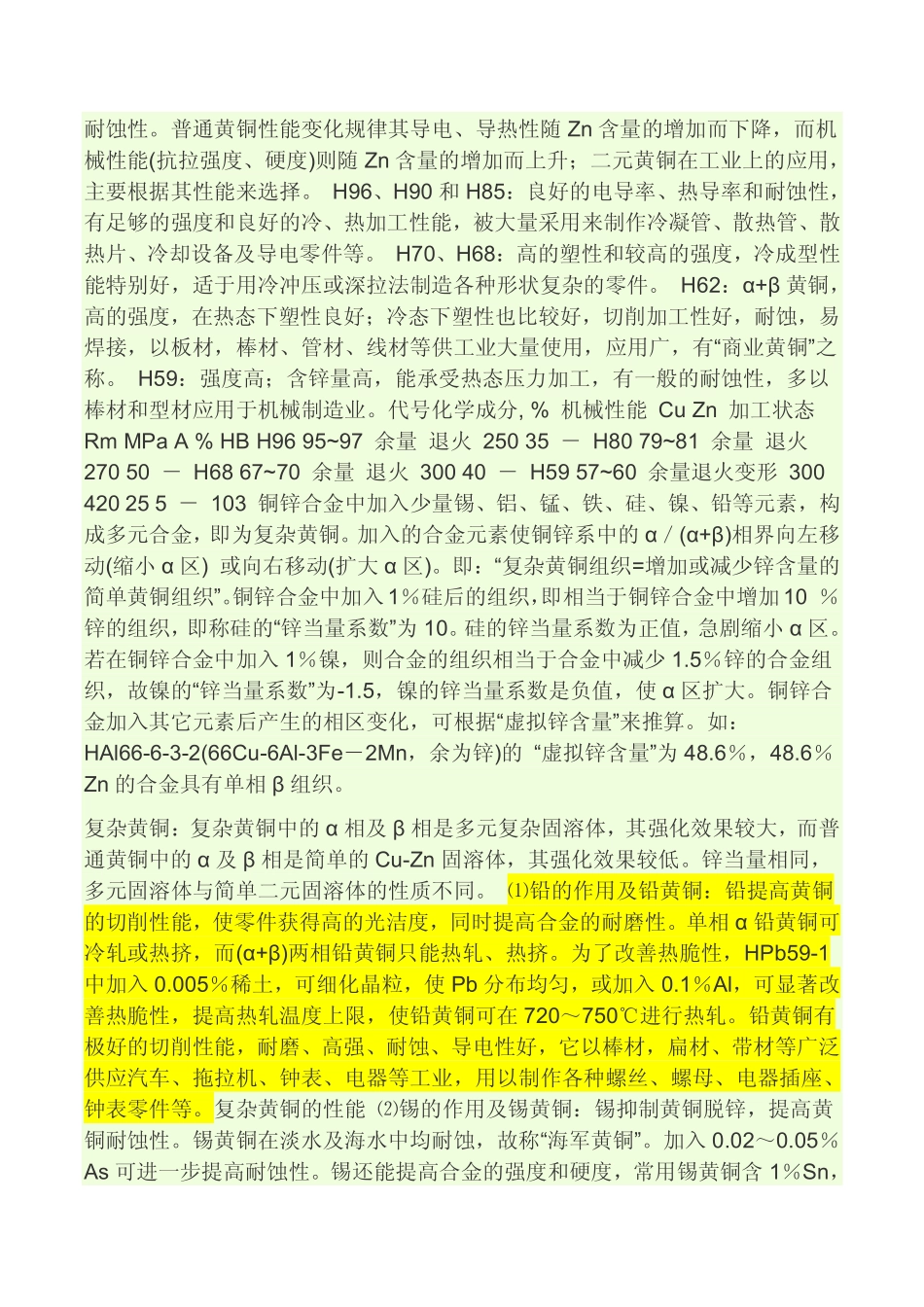

黄铜的相组成及各相的特性Cu-Zn二元系相图中的相有α、β、γ、δ、ε、η。普通黄铜37.532.536.8α相：以铜为基的固溶体。α晶格常数随锌含量增加而增大，锌在铜中的溶解度与一般合金相反，随温度降低而增加，在456℃时固溶度达最大值(39％Zn)；之后，锌在铜中的溶解度随温度的降低而减少。含锌25％左右合金，存在Cu3Zn化合物的两种有序化转变：450℃左右，α无序固溶体→αl有序固溶体；217℃左右，αl有序固溶体→α2有序固溶体。α相塑性良好，可进行冷热加工，并具有良好焊接性能。β相：以电子化合物CuZn为基的体心立方晶格固溶体。冷却时：468～456℃，无序相β→成有序相β??。β??塑性低，硬而脆，冷加工困难，所以含有β??相的合金不适宜冷加工。但加热到有序化温度以上，β??→β后，又具有良好塑性。β相高温塑性好，可进行热加工。γ相：以电子化合物Cu5Zn8为基的复杂立方晶格固溶体。硬而脆，难以压力加工，无法应用。工业用黄铜的锌含量均小于46％，避免出现γ相。H70黄铜的铸态组织及变形后退火组织按退火组织，工业用黄铜分为α黄铜和α+β两相黄铜。WZn＜36％的α黄铜：H96～H65为单相α黄铜，α黄铜的铸态组织中存在树枝状偏析，枝轴部分含铜较高，不易腐蚀；呈亮色，枝间部分含锌较多，易腐蚀，故呈暗色。变形及再结晶退火后，得到等轴的α晶粒，而且出现很多退火孪晶，这是铜合金形变后退火组织的特点。H62双相黄铜退火α白+β'黑α+β黄铜：36～46％Zn，如H62至H59。凝固时发生包晶反应形成β相，凝固后的合金为单相β组织；冷至α+β两相区时，自β相中析出α相，残留的β相冷至有序转变温度时(456℃)，β无序相转变为β??有序相，室温下合金为α+β??两相组织。铸态α+β??黄铜，α相呈亮色(因含锌少，腐蚀浅),β??相呈黑色(因含锌多，腐蚀深)。经变形和再结晶退火后，α相具有挛晶特征。普通黄铜性能变化与锌含量的关系物理性能：普通黄铜密度随WZn增加而下降，而线膨胀系数随WZn增加而上升。电导率、热导率在α区随WZn增加而下降；WZn≥39％，合金中出现β，电导率又上升，WZn为50％时达峰值。力学性能：WZn<30％时，随WZn增加，Rm和A同时增大，对固溶强化的合金来说，这种情况是极少有的，WZn在30～32%时，A达最大值。之后，随β??相的出现、增多，塑性急剧下降；Rm则一直增加，并当WZn≈45％时，Rm值达最大。WZn＞45％，α相全部消失，组织为硬脆的β??相，导致Rm急剧下降。变形和退火后的性能：α相随WZn增加，其强度、塑性均增加；当WZn为30％时，塑性最好，适于深冲压和冷拉，大量用于制造炮弹壳，H70黄铜又称为“炮弹黄铜”。β相强度更高，但室温下呈有序状态，塑性很低。γ相在室温下则更硬而脆。α黄铜在200～600℃温度范围内均存在中温低塑性区。这是微量杂质(铅、锑、铋等)所致，这些杂质与铜生成低熔点共晶并凝聚在晶界上，形成低熔点共晶薄膜，从而造成热加工过程的“热脆”。黄铜的塑性会随温度升高而重新显著增加，因这些杂质在高温时的溶解度明显增加。脆性区温度范围与锌含量有关。加入微量混合稀土或锂、钙、锆、铈等可与杂质形成高熔点化合物的元素，均有效减轻或消除杂质的有害影响，从而消除热脆性。如铈与铅、铋形成Pb2Ce及Bi2Ce等高熔点化合物。黄铜的热加工应在高于脆性区的温度下进行；α+β黄铜室温塑性较低，只能热变形、要加热到β相区热轧，但温度不能太高，因β相长大得快，以保留少量α相为宜，利用残留α相限制β晶粒长大。所以，热变形温度通常选择在(α+β)／β相变温度附近。黄铜在大气、淡水或蒸汽中耐蚀性好，腐蚀速度约为0.0025～0.025mm/a；在海水中的腐蚀速度为0.0075～0.1mm／a。脱锌和应力腐蚀破坏(季裂)是黄铜最常见的两种腐蚀形式。脱锌：出现在含锌较高的α黄铜、特别是α+β黄铜中。锌电极电位远低于铜，在中性盐水溶液中锌首先被溶解，铜呈多孔薄膜残留在表面，并与表面下的黄铜组成微电池，使黄铜成为阳极而被加速腐蚀。加入0.02～0.06％As可防止脱锌。应力腐蚀：即“季裂”或“自裂”，指黄铜产品存放期间产生自动破裂的现象。它是产品内残余应力与腐蚀介质氨、SO2及潮湿空气的联合作用产生的。黄铜含...
