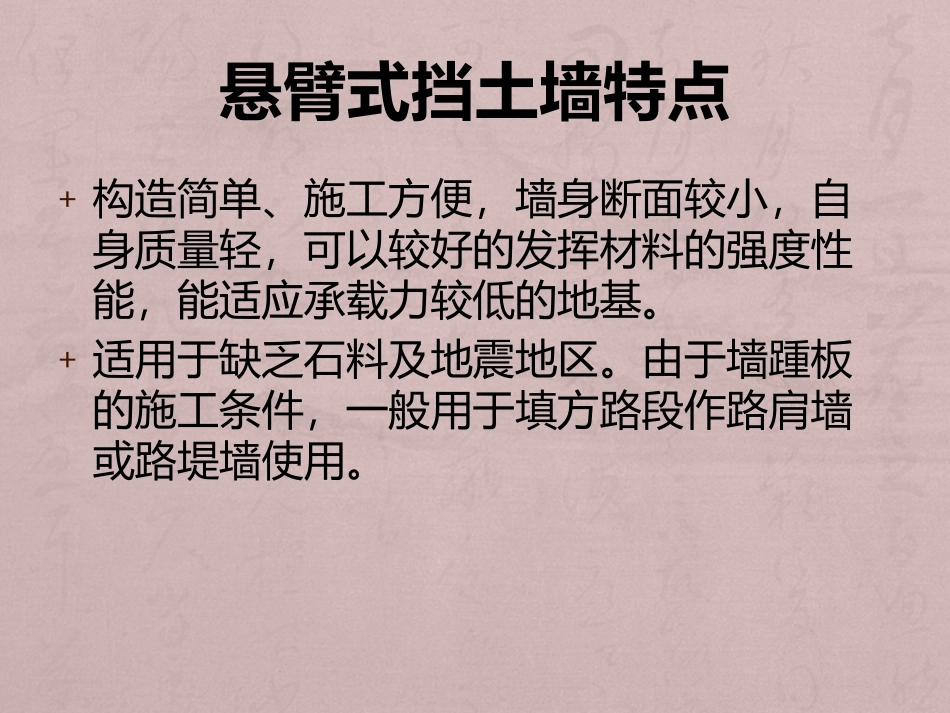

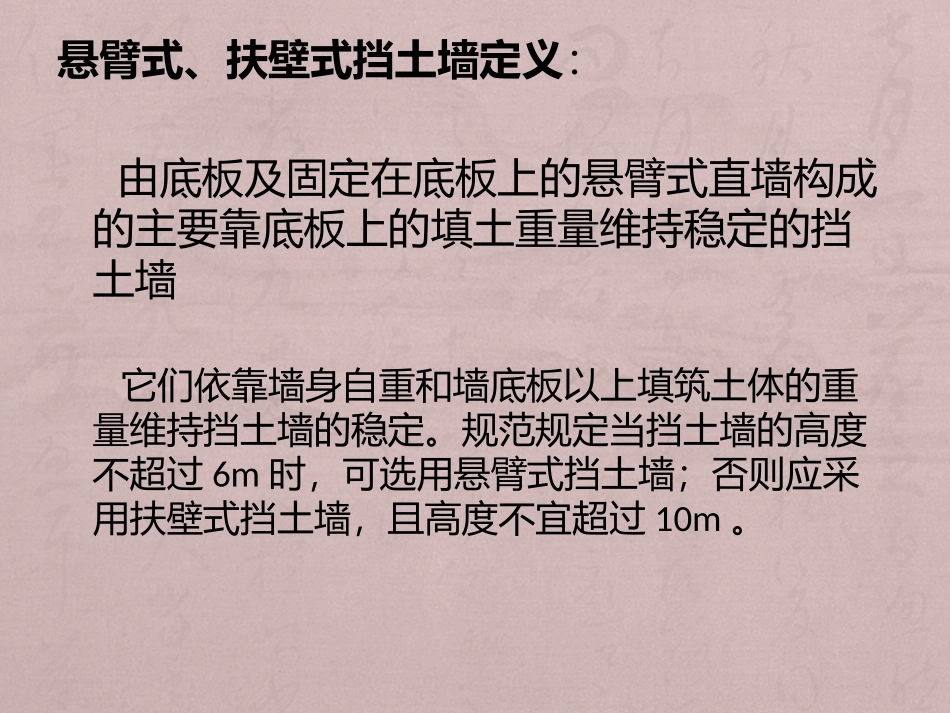

3.3悬臂式和扶壁式挡土墙—隶属于钢筋混凝土薄壁式结构悬臂式、扶壁式挡土墙定义：由底板及固定在底板上的悬臂式直墙构成的主要靠底板上的填土重量维持稳定的挡土墙它们依靠墙身自重和墙底板以上填筑土体的重量维持挡土墙的稳定。规范规定当挡土墙的高度不超过6m时，可选用悬臂式挡土墙；否则应采用扶壁式挡土墙，且高度不宜超过10m。悬臂式挡土墙特点+构造简单、施工方便，墙身断面较小，自身质量轻，可以较好的发挥材料的强度性能，能适应承载力较低的地基。+适用于缺乏石料及地震地区。由于墙踵板的施工条件，一般用于填方路段作路肩墙或路堤墙使用。悬臂式挡土墙构造图悬臂式挡土墙构建的基本要求：1.墙高一般不大于6m，大于4m要在墙面板前加贴角。2.胸坡根据强度和刚度比要求确定，一般为1：0.02~1：0.05。墙顶宽度不应小于0.2m；当立臂较高时，在下部将截面加厚。3.为增加抗滑稳定，减少踵板的宽度，采用凸榫基础。其他构造要求：1.分段长度的设置不宜大于20m，段间应设置伸缩缝（20mm-30mm），不同结构单元和底层形状变化出设置沉降缝。两种缝宜合并。2.墙身混凝土强度等级不宜低于C20；受力钢筋直径不应小于12mm；榫槽混凝土必须与底板混凝土同时灌注。3.挡土墙墙身混凝土应一次浇灌完成，如果间断，必须保证新混凝土和已浇混凝土粘结牢固。悬臂式挡土墙的应用施工中的悬臂式挡土墙+悬臂式挡土墙留有排水孔，称为“瓶式排水孔”为防止泥土堵塞，在挡土墙与回填泥土之间，填有一米宽左右的碎石粒，增加排水功能，并预防堵塞。
