汽动加热器介绍VIP免费

汽动加热器介绍_第1页
1/14
汽动加热器介绍_第2页
2/14
汽动加热器介绍_第3页
3/14

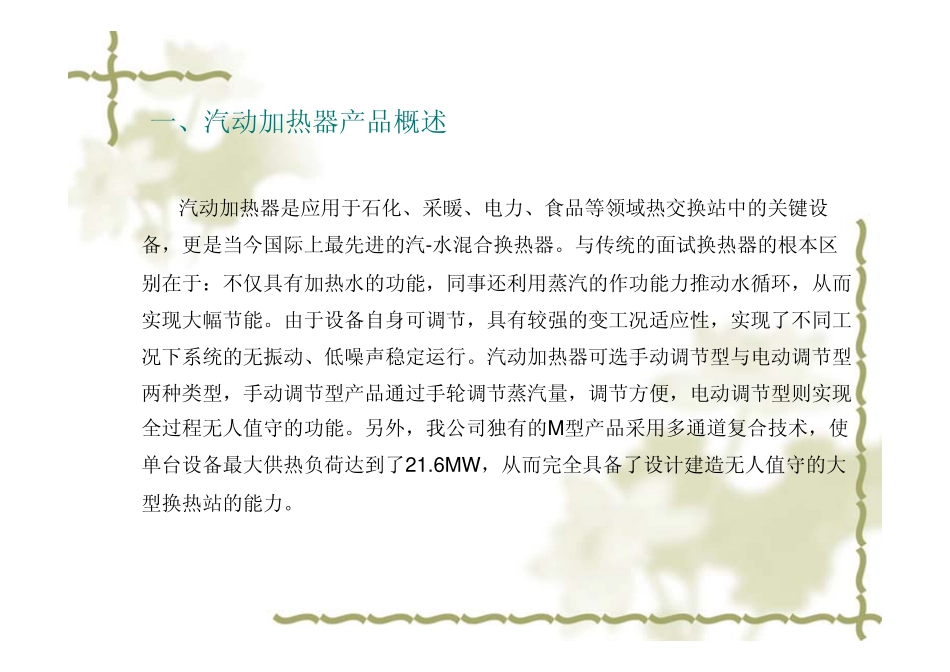

青岛高远热能动力设备有限公司汽动加热器介绍��一、汽动加热器产品概述一、汽动加热器产品概述��二、汽动加热器原理与性能二、汽动加热器原理与性能��三、汽动加热器优势介绍三、汽动加热器优势介绍��四、汽动加热器产品展示四、汽动加热器产品展示��五、汽动加热器机组流程图五、汽动加热器机组流程图��六、汽动加热器机组配置介绍六、汽动加热器机组配置介绍一、汽动加热器产品概述汽动加热器是应用于石化、采暖、电力、食品等领域热交换站中的关键设备,更是当今国际上最先进的汽-水混合换热器。与传统的面试换热器的根本区别在于:不仅具有加热水的功能,同事还利用蒸汽的作功能力推动水循环,从而实现大幅节能。由于设备自身可调节,具有较强的变工况适应性,实现了不同工况下系统的无振动、低噪声稳定运行。汽动加热器可选手动调节型与电动调节型两种类型,手动调节型产品通过手轮调节蒸汽量,调节方便,电动调节型则实现全过程无人值守的功能。另外,我公司独有的M型产品采用多通道复合技术,使单台设备最大供热负荷达到了21.6MW,从而完全具备了设计建造无人值守的大型换热站的能力。汽动加热器应用范围�汽动加热器可用于各种蒸汽加热水的场合,主要用于集中供热行业的汽水热交换站。�其次:�在化工行业,可以用于设备保温、伴热、冲洗等;�在电力行业,可代替高低压加热器、除盐水加热器、生水加热器等;�在制药、食品、造纸、印染等行业,可用作搅拌加热设备,另外,还可用于加热洗浴及各种工艺用水。二、汽动加热器原理汽动加热器的工作原理与传统的蒸汽喷射器有着本质的区别,因此功能上也有显著的差异。一般地,声音的传播速度气体中在300~400m/s之间,水中在1200m/s以上,而汽水混合物的声速骤降至10~30m/s的现象近年来才被发现。运用这一原理设计的汽动加热器,奇迹般地实现了介质由低压向高压的流动。在传统的蒸汽喷射器中,水受到蒸汽流动的磨擦力进入喉部,而后吸收蒸汽的动能,同时完成凝结过程。从性能上看,如果蒸汽绝对压力低于进水绝对压力的2倍时,蒸汽不能充分膨胀产生较高的流速,因而设备不可能正常工作,也不可能提供较大的循环动力,更不可能提供高于蒸汽压力的出水压力。然而,汽动加热器的进水是在一个规定的压差作用下完成的,因而解决了死机问题。在两相流室内,极为均匀的汽水混合物,在超声速条件下,伴随着复杂的传热传质过程,完成了动能的交换,获得了较高速度能。随后从超临界向亚临界状态的进行转换,在冲波的作用下,速度能突变成压力能,所获得压力在一定条件下,完全可能超过蒸汽的初压。汽动加热器原理示意图三、汽动加热器优势介绍1、基建投资省:汽动加热器体积极小、换热站辅助设施少,占地及空间少。2、运行经济性高:a、节约电能:系统运行可借助蒸汽动力,大幅度降低循环水泵功率,节电效果明显,一般情况超过20-50%。b、节约蒸汽:由于汽水直接混合,热交换效率为100%,较传统换热系统节汽约4.5%~9%。3、负荷可调:设备具有调节功能,实现了大范围内负荷可调及“全过程低噪声”及实现无人值守运行。4、使用寿命长、无需维护:汽动加热器核心部件采用优质不锈钢材料制成,耐磨损、耐腐蚀,无需维护。使用寿命约为传统换热设备的三倍以上。四、汽动加热器产品展示五、汽动加热器机组流程图汽动加热器机组流程说明图中,绿色为水侧,红色为蒸汽侧,蒸汽通过汽动加热器加热供暖循环水,根据温度信号自动调节蒸汽进汽量,调节供水温度。循环水经过供水管道处的增压泵供至用户采暖区,增压泵一用一备,保证供水稳定工作。采暖回水经过回水管道再进入汽动加热器进行加热。由于系统不断有蒸汽冷凝水进入,因此系统水量处于过剩状态,通过供暖回水管道的定压溢水装置溢流到水箱中,保证系统水量处于正常状态,定压溢水采用泄压持压阀与安全阀双重定压,保证定压稳定可靠,系统不超压。由于蒸汽冷凝水品质高,经过一段循环周期后,供暖系统水质可达到较高品质,此水进入水箱后可以通过排水泵排出供到用户需要的地方继续使用,实现热量的多重利用。六、汽动加热器机组配置介绍汽动加热器机组可根据用户的使用需求做如...
