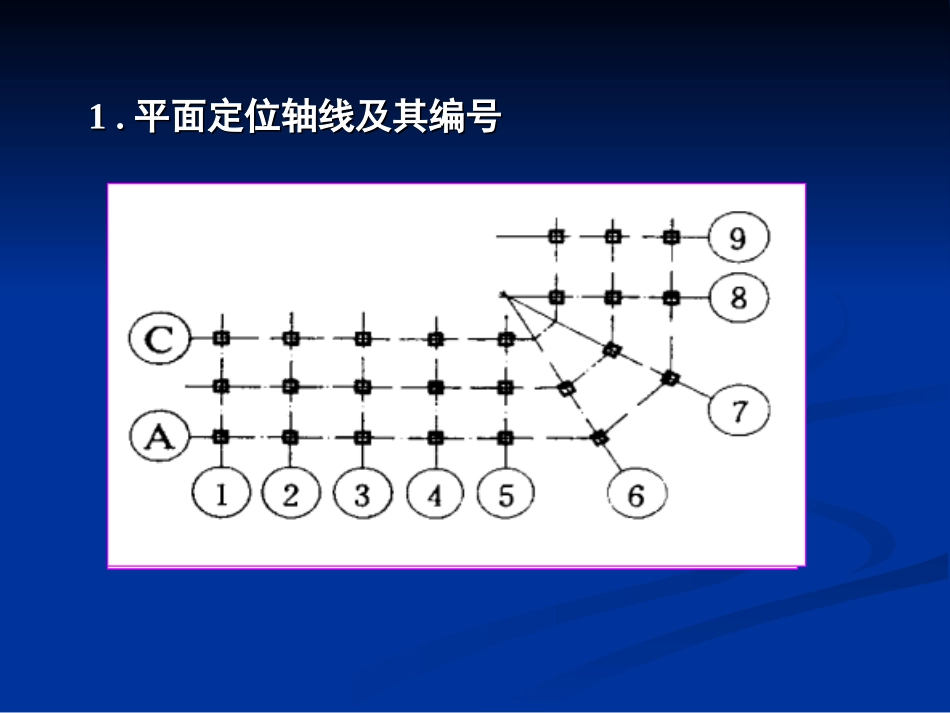

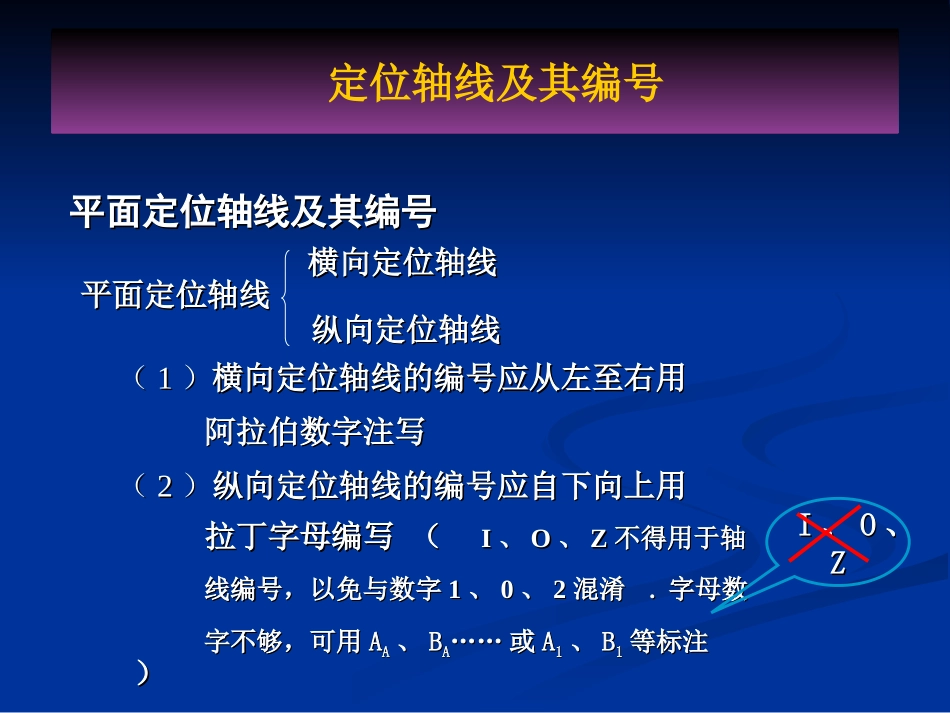

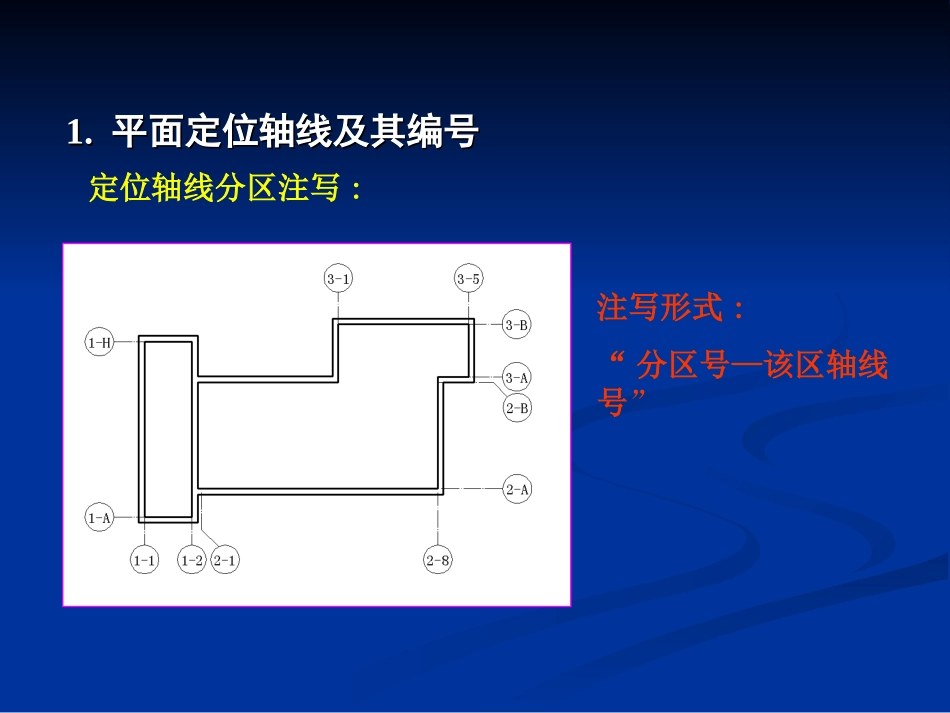

定位轴线及其编号平面定位轴线及其编号平面定位轴线及其编号平面定位轴线平面定位轴线横向定位轴线横向定位轴线纵向定位轴线纵向定位轴线((11))横向定位轴线的编号应从左至右用横向定位轴线的编号应从左至右用阿拉伯数字注写阿拉伯数字注写((22))纵向定位轴线的编号应自下向上用纵向定位轴线的编号应自下向上用拉丁字母编写拉丁字母编写((II、、OO、、ZZ不得用于轴不得用于轴线编号,以免与数字线编号,以免与数字11、、00、、22混淆混淆..字母数字母数字不够,可用字不够,可用AAAA、、BBAA…………或或AA11、、BB11等标注等标注))II、、OO、、ZZ1.1.平面定位轴线及其编号平面定位轴线及其编号1.1.平面定位轴线及其编号平面定位轴线及其编号定位轴线分区注写:注写形式:“分区号—该区轴线号”附加轴线:用分数表示1.1.平面定位轴线及其编号平面定位轴线及其编号结构实例:混合结构墙体定位轴线砖混结构建筑外墙定位轴线一般距顶层墙身内缘120mm处。内墙定位轴线一般与顶层墙身中心线相重合(1)砖混结构建筑1.1.平面定位轴线及其编号平面定位轴线及其编号结构实例:框架结构柱定位轴线(2)框架结构建筑框架结构建筑中柱定位轴线一般与顶层柱截面中心线相重合。边柱定位轴线一般与顶层柱截面中心线重合或距柱外缘250mm处1.1.平面定位轴线及其编号平面定位轴线及其编号2.2.标高标高用来表示建筑构件的竖向位置(2)竖向高度的标准位置(零点位置):•建筑物底层地面,一般用±0.000表示。•其他构件与零点的相对距离为该构件的标高,零点以上为正,但“+”号不写,如零点以上3米处的标高为“3.000”;零点以下为负,注写“-”号,如零点以下0.6米处的标高为“-0.600”。(1)表示符号:2.2.标高标高((11))楼地层:楼地层的建筑标楼地层:楼地层的建筑标高标在楼地面的面层上表高标在楼地面的面层上表面。面。层高:上下楼层之间的竖向距离。净高:楼地面到顶棚或板下凸出物(梁底)的垂直距离。砖墙的竖向定位各构件的建筑标高规定:2.2.标高标高a.平屋顶的建筑标高应标在屋顶的结构层上表面;b.坡屋顶的建筑标高常标在屋顶结构层上表面与外墙定位轴线的相交处。c.门窗洞口:门窗洞口的建筑标高应标在结构层表面。d.檐口:檐口的建筑标高应标在面层的上表面。(3)各构件的建筑标高规定:(2)屋顶
