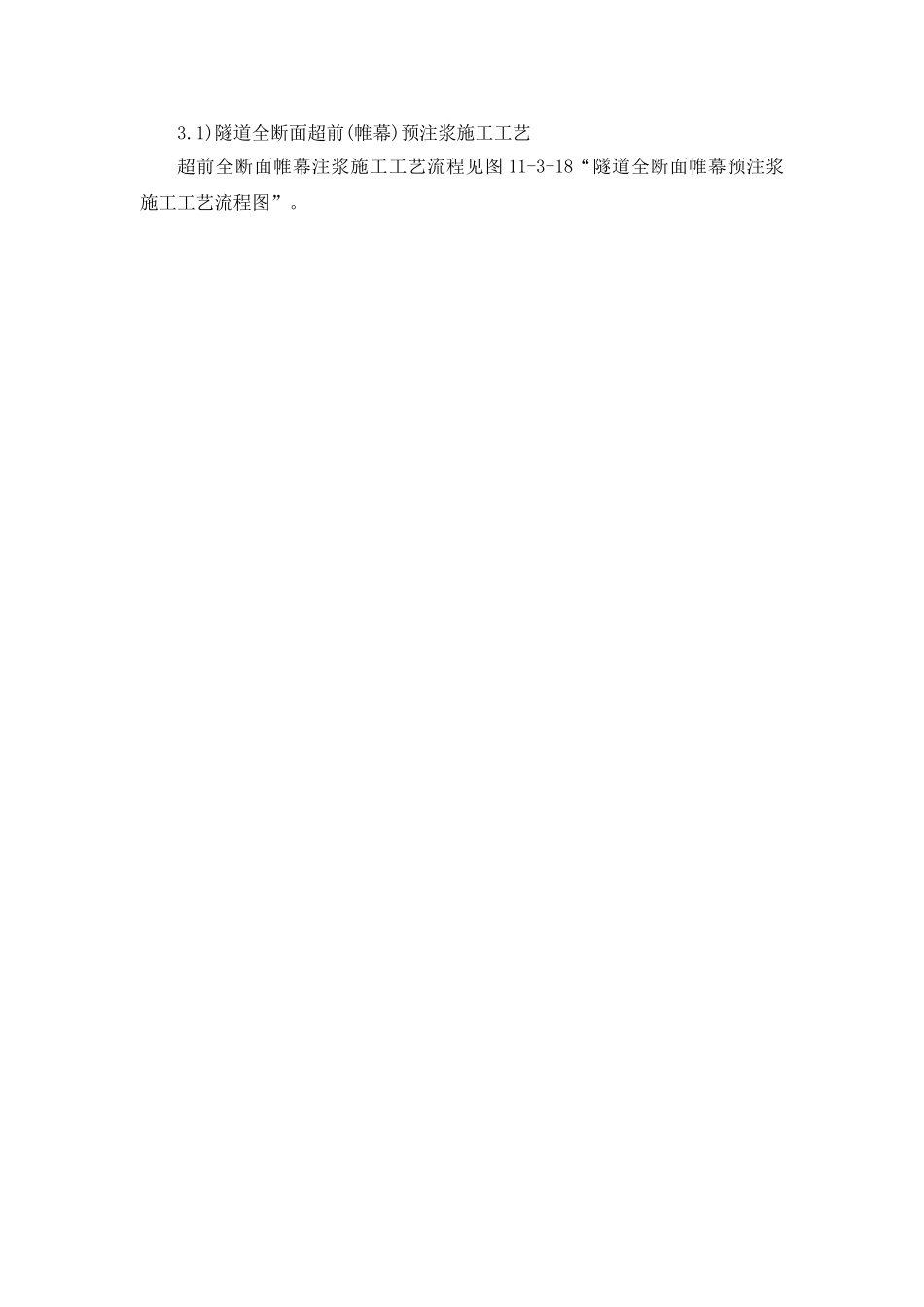

3.1)隧道全断面超前(帷幕)预注浆施工工艺超前全断面帷幕注浆施工工艺流程见图11-3-18“隧道全断面帷幕预注浆施工工艺流程图”。超前帷幕预注浆施工工艺流程图3.2.2)钻孔注浆施工方法3.2.2.1)止浆墙施工(1)止浆墙的设置要求:当超前地质预报预测出工作面前方水压较大或围岩破碎，需要进行全断面帷幕注浆时，为防止承压水和受压浆液从工作面漏出，并保证能用最大的注浆压力把浆液注入含水层的裂隙中，使之沿裂隙有效地扩散，在工作面设置2米厚止浆墙。(2)止浆墙施工基面清理:在准备施工止浆墙的预定位置清理围岩，把隧道周边破碎岩石、浮碴清理干净，尤其是底板，要清理到硬底。用风镐向周边围岩开挖测量放线、标注钻孔位置钻机就位固定钻固定孔口的锚杆孔开孔安设孔口管采取前进式分段注浆配置浆液钻孔注浆至设计深度钻孔检查注浆效果是否符合注浆结束标准配置浆液否结束钻孔注浆是施工准备止浆墙施工超前地质预报注浆台车就位沟槽，深度1.0～1.2m。当围岩破碎，虚碴很深或节理裂隙发育、导水性强时，可用风钻向岩体深处打注浆孔，埋设的注浆管，用早强水泥加固周边岩体。然后再开挖沟槽，使之符合止水墙的要求。(3)浇筑止浆墙:浇筑材料选用P.O4.25普通硅酸盐水泥、中砂和粗石子。当突水点位置较小，止水墙体积受到限制时，可在止浆墙体内架设钢筋，增加强度，减少体积，浇筑过程中要求边浇混凝土边振动捣实，使墙体与围岩充分结合，薄弱环节预埋注浆管，墙体浇筑完毕，通过预埋注浆管注CS双液浆或者早强水泥，加固墙体。(4)止浆墙外侧隧道围岩的加固:止浆墙浇筑完毕，待混凝土强度达到设计值75%以后时才能注浆，为保证注浆加固和堵水的成功，在等强期间，还要对止浆墙体附近一定范围内的隧道围岩进行加固，加固范围视围岩体裂隙发育情况而定，一般两侧各15～20m。在此范围内，每2～3m划分一个断面，每断面在隧道周边布置7～12个注浆孔，用风钻打眼造孔，直径为Φ42mm的注浆管，用双液浆或者早强水泥加固围岩。3.2.2.2)钻孔注浆施工(1)施工准备:钻孔前按照设计及钻机所在位置，计算出各钻孔在工作面上的坐标，放样出注浆孔的准确位置，开孔前保持钻机前端中点与掌子面钻孔位于同一轴线上，固定钻机，保证钻杆中心线与设计注浆孔中心线相吻合，钻机安装应平整稳固，在钻孔过程中也应检查校正钻杆方向。超前注浆孔的孔底偏差应不大于孔深的1/40孔深，固结注浆和注浆检查孔的孔底偏差应不大于孔深的1/80孔深，其它各类钻孔的孔底偏差应小于1/60孔深。(2)开孔:钻机采用低压力、慢钻速，采用Φ120钻头开孔，钻深3m，退出钻杆。(3)孔口管安装:钻孔3m后安装孔口管，孔口管是一端焊有法兰盘的钢管，长度根据需要确定，一般为2m。孔口管的作用：安装压力器；测量钻孔出水压力及涌水量；安装注浆栓塞；出现孔口涌水时及时关闭。孔口管安装及防突装置示意图见图“孔口管卡盘盘根式防突装置示意图”。①孔口管的安装范围：全部注浆钻孔孔口。②孔口管的安装方法：安设孔口管前，先在钢管上缠绕麻丝，用钻机强力推入孔中并用膨胀螺栓加固，以免测量水压或注浆时钢管冲出孔外，影响注浆和危及人身安全。③所有钻孔均应采用湿钻法钻孔：钻进过程中如遇特殊情况，则应分析原因后会同有关单位共同制定处理方案，若钻进中钻孔遭堵塞，则应重钻。若涌水量及涌水压力较大时，在出水孔附近2～4m范围内钻1～2个分流孔，以减少涌水压力，方便注浆或直接注浆后再钻进。孔口管卡盘盘根式防突装置示意图④钻孔过程检查和钻孔保护：所有钻孔都必须检查设计孔深并在钻孔过程中详细记录孔位、孔深、水压、出水量等，经监理工程师检查后开始进一步钻孔或进行注浆。对所有钻孔，均应妥加保护，直到验收合格开始注浆为止。⑤钻孔冲洗和压水试验：一般情况下，超前注浆孔不需要清洗，对涌泥的超前注浆孔也不宜清洗，应根据现场情况会同监理后再采取相应措施。冲洗一般采取风水联合冲洗或用导管通入大流量水流，从孔底向孔外冲洗的方法进行冲洗；裂隙冲洗方法根据不同地质条件，通过现场试验确定。压水试验应在裂隙冲洗后进行，采用“简易压水”、“单点法”、“五点法”进行压水试验。简易压水试验应在裂隙冲洗后进行，...
