桥涵预制护栏工艺VIP免费

桥涵预制护栏工艺_第1页
1/15
桥涵预制护栏工艺_第2页
2/15
桥涵预制护栏工艺_第3页
3/15

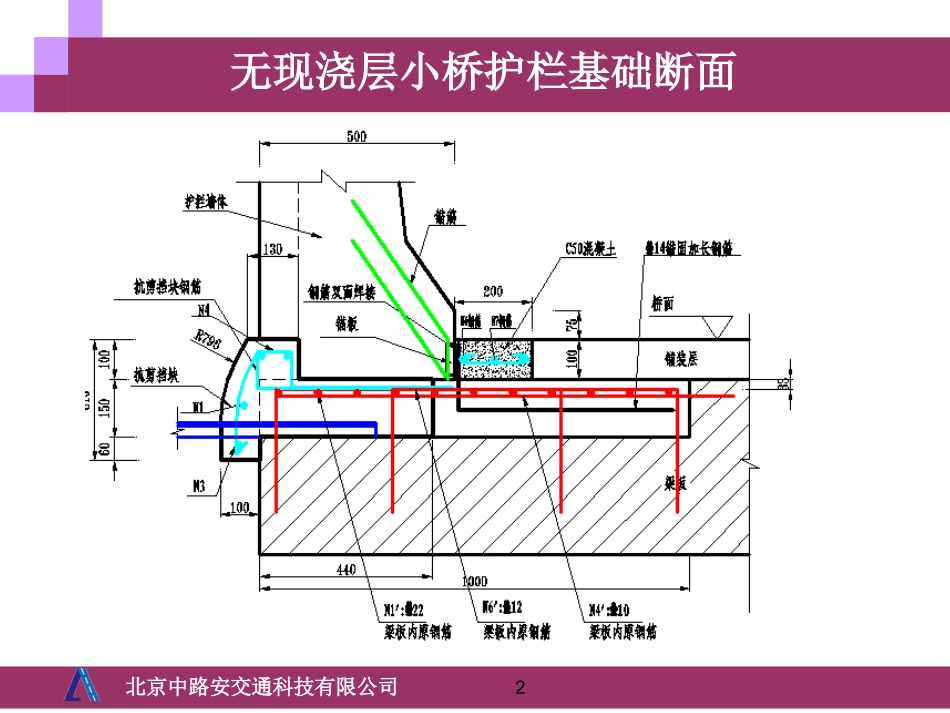

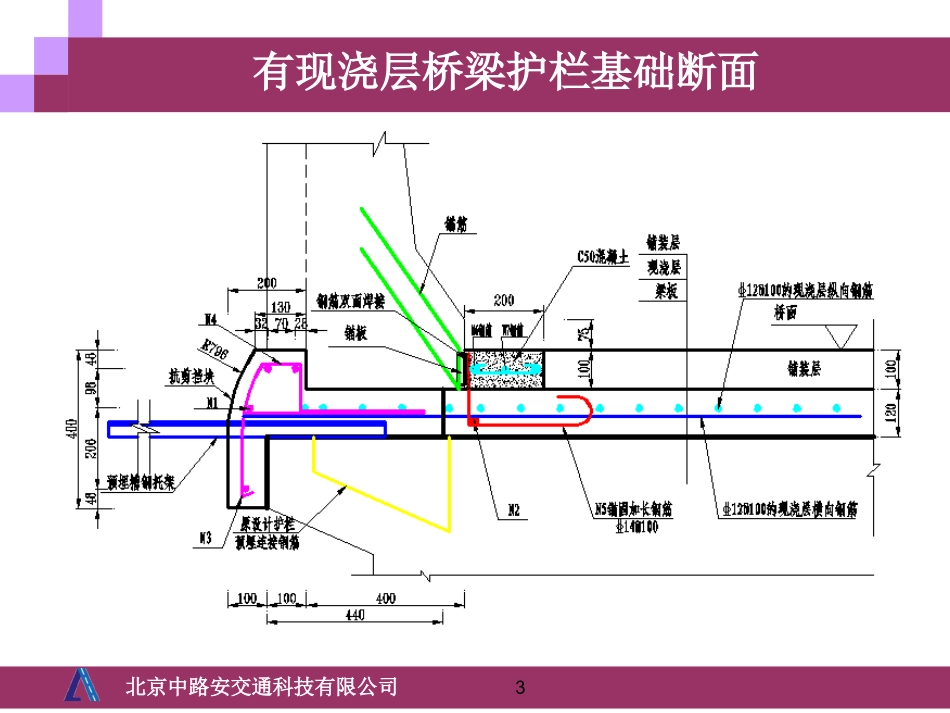

桥梁预制安装混凝土护栏施工注意事项北京中路安交通科技有限公司无现浇层小桥护栏基础断面2北京中路安交通科技有限公司有现浇层桥梁护栏基础断面3北京中路安交通科技有限公司施工工序及注意事项4第一步:预制护栏墙体及加工锚固钢筋北京中路安交通科技有限公司第二步:按图中设计要求放置锚固钢筋1、注意锚固钢筋必须放置在钢筋网下面。2、对于有现浇层的桥梁护栏,还需在放置锚固钢筋前放置N2钢筋,并将N2钢筋置于锚固钢筋弯折处。施工工序及注意事项北京中路安交通科技有限公司施工工序及注意事项北京中路安交通科技有限公司7第三步:布置抗剪挡块钢筋,然后按图所示宽度浇筑抗剪挡块。2、在浇筑抗剪挡块前必须仔细复核桥面标高是否准确。1、抗剪挡块顶面标高应与桥面标高一致。3、严禁将锚固钢筋与抗剪挡块先浇部分浇筑在一起。施工工序及注意事项北京中路安交通科技有限公司8钢筋未先放置,与护栏锚板位置不对应施工工序及注意事项北京中路安交通科技有限公司9第四步:吊装护栏预制块。1、严禁利用桥梁护栏调整标高,可通过调整路基护栏标高与桥梁护栏顺接。施工工序及注意事项北京中路安交通科技有限公司10第五步:将锚固钢筋与护栏预埋锚板焊接1、锚固钢筋数量及位置应与图纸一致,且焊接应满足相应规范要求。施工工序及注意事项北京中路安交通科技有限公司11施工工序及注意事项北京中路安交通科技有限公司12第六步:浇筑其余梁板顶面或现浇层混凝土施工工序及注意事项北京中路安交通科技有限公司13第七步:布置护栏迎撞面底部20cm宽钢筋,并浇筑C50混凝土施工工序及注意事项北京中路安交通科技有限公司14第八步:其余桥面铺装施工施工工序及注意事项北京中路安交通科技有限公司15第八步:其余桥面铺装施工施工工序及注意事项
