提高预埋钢筋定位精度QC总结VIP免费

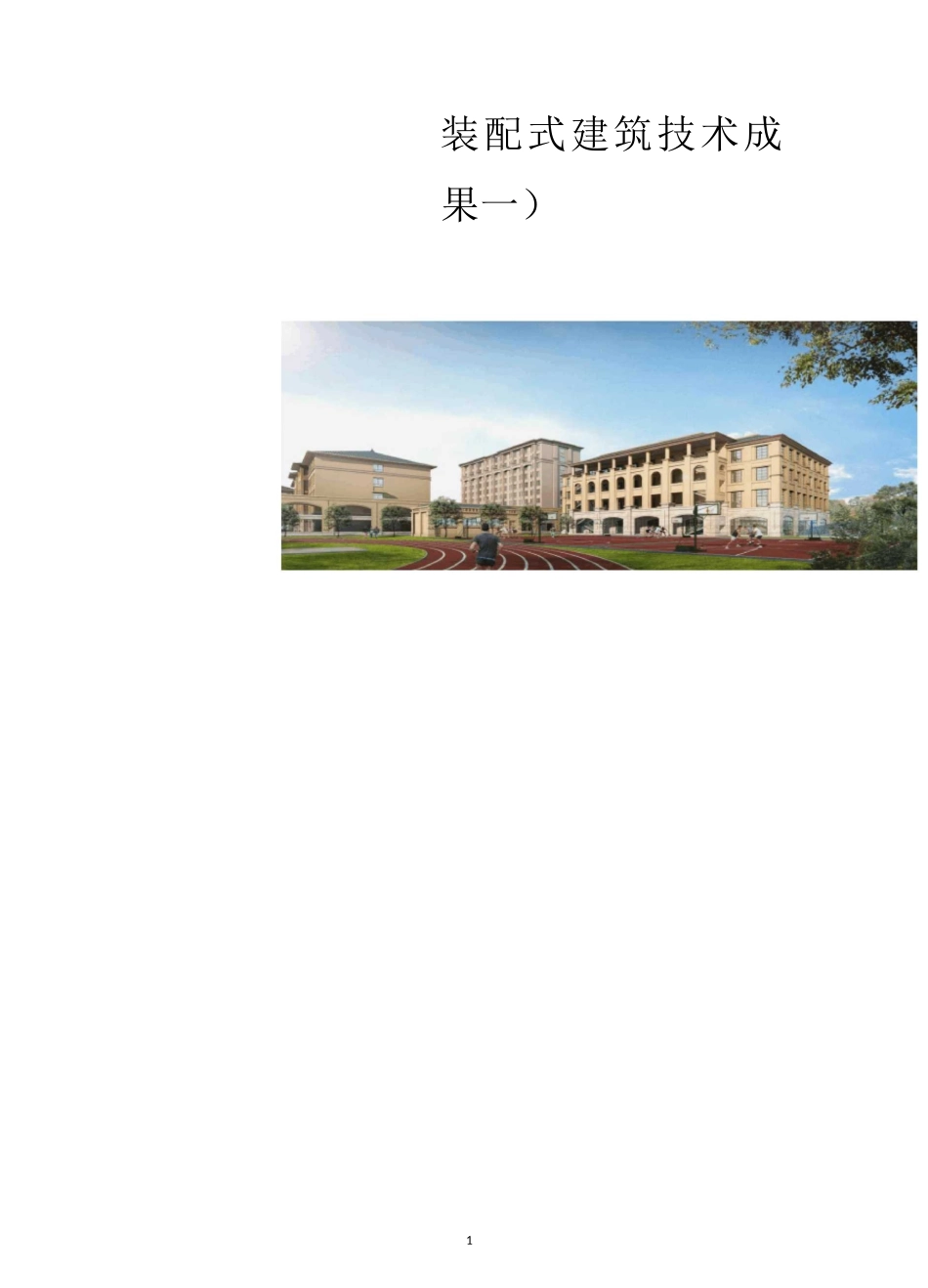

提高预埋钢筋定位精度QC总结_第1页
1/12

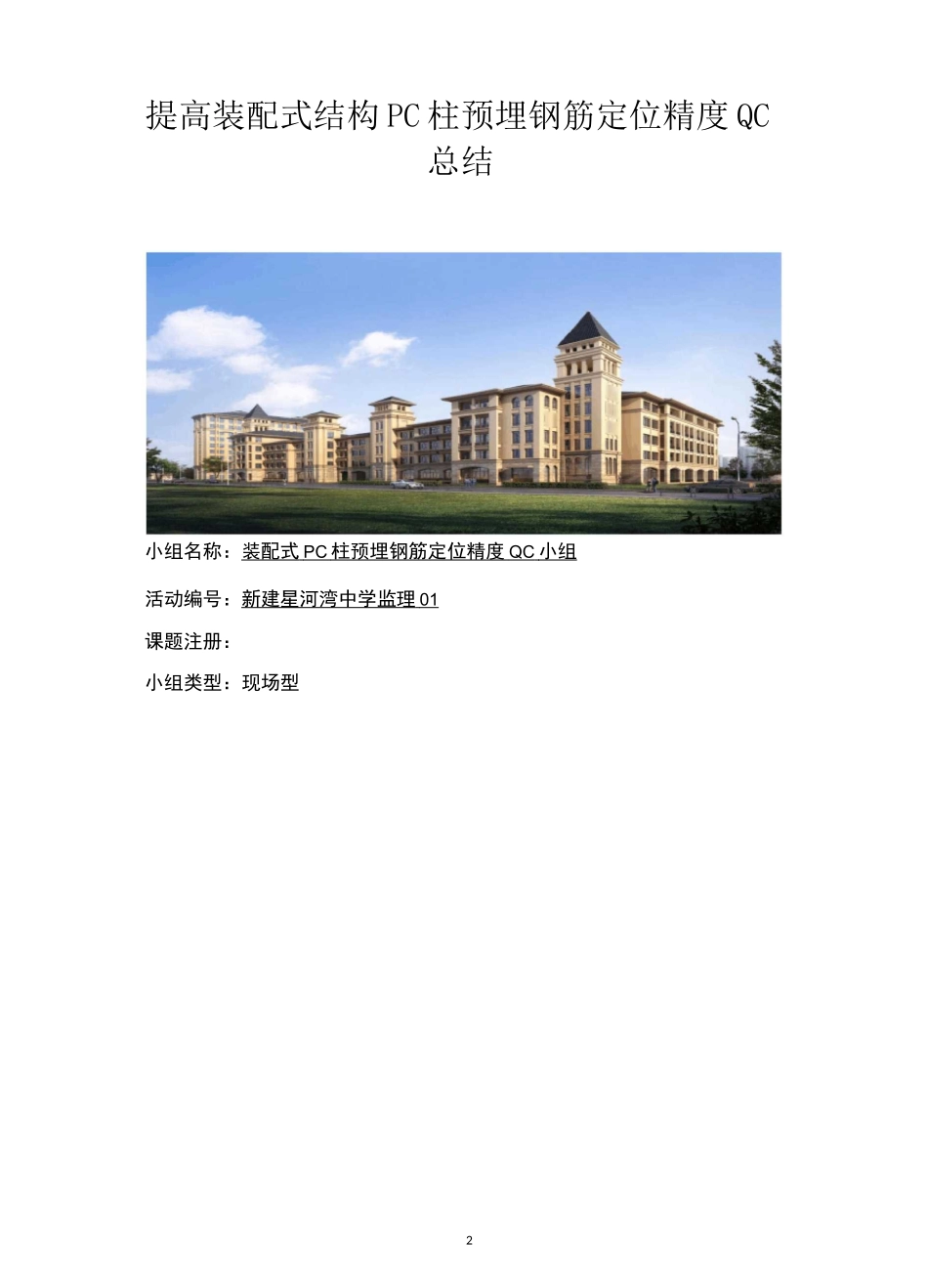

提高预埋钢筋定位精度QC总结_第2页
2/12

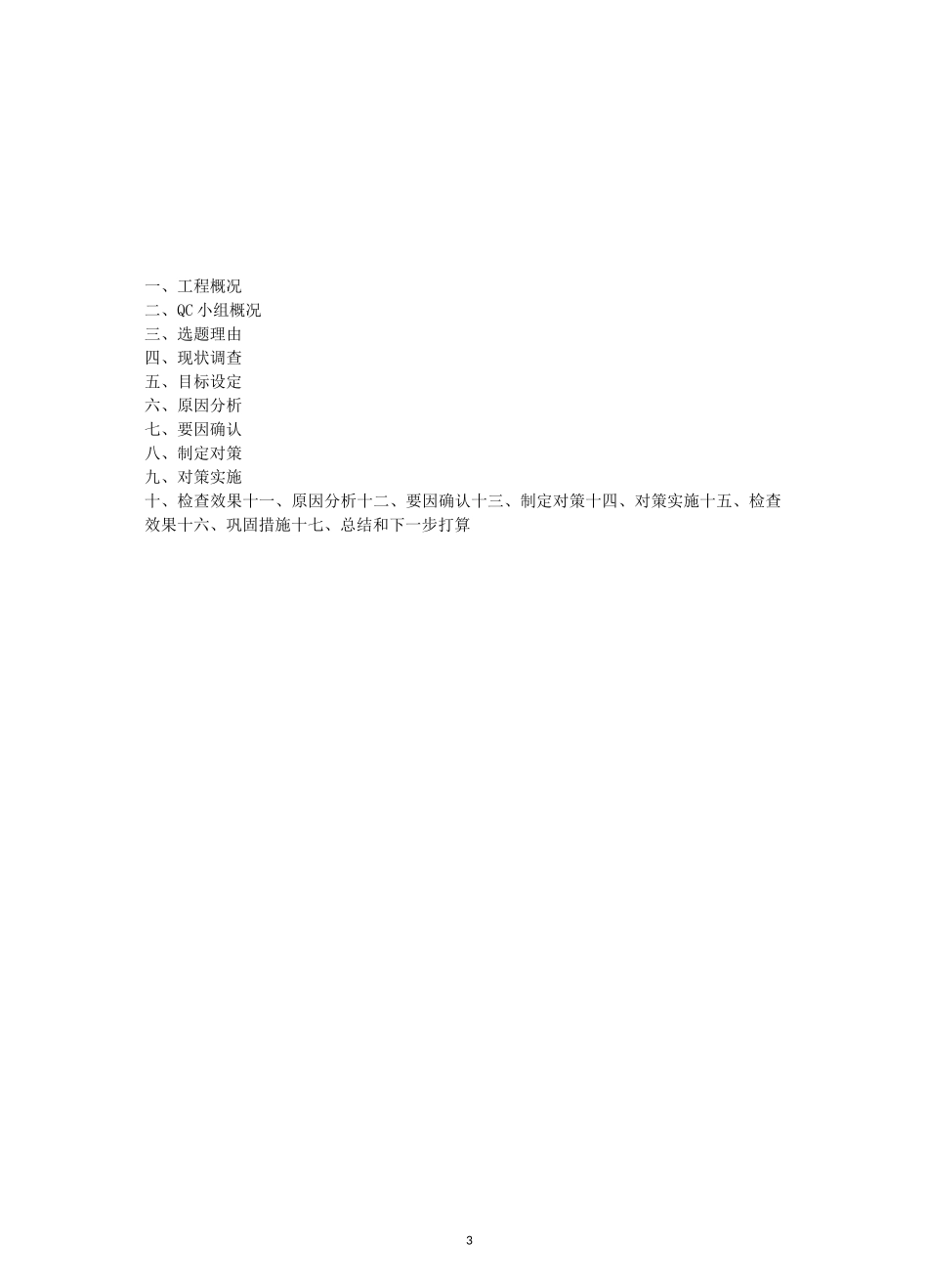

提高预埋钢筋定位精度QC总结_第3页
3/12
1装配式建筑技术成果一)2■11II提高装配式结构PC柱预埋钢筋定位精度QC总结小组名称:装配式PC柱预埋钢筋定位精度QC小组活动编号:新建星河湾中学监理01课题注册:小组类型:现场型3一、工程概况二、QC小组概况三、选题理由四、现状调查五、目标设定六、原因分析七、要因确认八、制定对策九、对策实施十、检查效果十一、原因分析十二、要因确认十三、制定对策十四、对策实施十五、检查效果十六、巩固措施十七、总结和下一步打算4提高装配式PC柱预埋钢筋定位精度QC总结一、工程概况新建星河湾中学工程项目建设地点位于上海市闵行区都庄路西侧,工程总用地面积43290m2,总建筑面积48614m2。包括1#-3#教学楼、多功能综合楼、风雨走廊、学生宿舍楼、开关站等建筑,其中1#-3#教学楼、多功能综合楼、学生宿舍楼为整体装配式建筑框架结构形式。二、QC小组概况小组名称小组类型现场型课题名称提高装配式PC柱预埋钢筋定位精度成立日期2016年8月10日注册编号课题注册活动时间2016年8月10日-2016年9月17日活动次数8次人员简介序号姓名性别职务分工组内分工1刘彬男总监组长全面负责2吴七子男土建专监副组长专业负责3徐磊磊男土建专监组员质量检查4朱和青男监理员组员现场实施5周子龙男安全监理组员安全管理6陈梦慧男信息员组员资料收集7许家乐男安装专监组员现场实施8张永生男安装专监组员现场实施三、选题理由5灌浆套筒BIM示意图灌浆套筒实物柱灌浆套筒图片柱轴线定位柱安装完成四、现状调查对本项目部正在主体结构施工的学生宿舍楼钢筋预埋偏差进行检验。共抽查3个柱共42根钢筋。统计如下:6频数N=42制图:时间:2016年8月15日经统计PC柱钢筋预埋偏差的平均合格率为90.5%。为了保证优质结构主体顺利通过,并保证后道工序的顺序施工,PC柱预埋钢筋定位精度合格率还需一步提高。五、目标设定:通过二次钢筋工程PDCA循环争取PC柱预埋钢筋定位精度合格率达96%96%图2:活动目标柱状图制图:日期:2016年8月16日六、原因分析(第一次PDCA循环)QC小组对新建星河湾中学工程3#教学楼一层结构层混凝土浇筑后,对PC柱预埋钢筋定位安装质量进行了检查、对不合格点进行了统计,通过分析计算,得出了影响PC柱预埋钢筋定位精度合格率的因素的频数、频率。实测160点(根)合格143合格率89.38%。表1:不合格点排列计算表序号类别实测点不合格点数频率累计频率%1柱钢筋位移50847.0647.062柱主筋保护层40423.5370.593柱主筋不垂直30211.7682.354柱主筋加工尺寸偏差大20211.7694.115轴线不准2015.89100合计16017100影响PC柱钢筋定位精度因7从排列图中可以看出,影响PC柱预埋钢筋定位精度合格率的主要因素是柱钢筋位移。料机人制表:时间:2016年8月23日8七、要因确认(第一次PDCA循环)表2:影响PC柱预埋钢筋定位精度因素表序号末端因素原因分析结论1振捣工具型号不当机械型号不全次因2钢筋加工设备老旧使用时间长、合格率降低次因3箍筋尺寸偏差大加工精度低主因4钢筋有瑕疵钢筋外观指标不符合要求次因5技术交底不具体未结合实际,针对性差次因6思想不重视、责任心差重视数量、不重视质量主因7操作工技术不熟练操作工技术水平低次因8混凝土振捣不规范未按方案要求施工主因9钢筋固定措施不够未采取相应加固措施主因10高温施工影响施工质量未采取防暑降温措施次因11工作面小架子没按要求搭设次因制表:日期:2016年8月24日八、制定对策(第一次PDCA循环)表3:主要影响因素对策表序号要因目标对策执行人措施1施工人员思想不重视、责任心差加强质量意识、提高责任心思想教育、建立制度吴七子定期教育2钢筋固定措施不够固定钢筋不位移打孔钢板定位徐磊磊朱和青加强检查监督3混凝土振捣不规范振捣规范化现场旁站监督朱和青加强旁站4箍筋尺寸偏差大加工标准化实测箍筋尺寸徐磊磊朱和青许家乐检查验收筛选制表:日期:2016年8月24日九、对策实施(第一次PDCA循环)表4:主要影响因素对策实施表序号效果实施对策1思想教育、建立制度由吴七子负责,通过班前教育,提高了工人的质量意识,,并建立了奖罚制度做到了职责明确,奖罚分明。实施对策2由徐磊磊同志负责联系总包单位,要求根据柱不同型号,委托外加工单位加工打孔钢...
