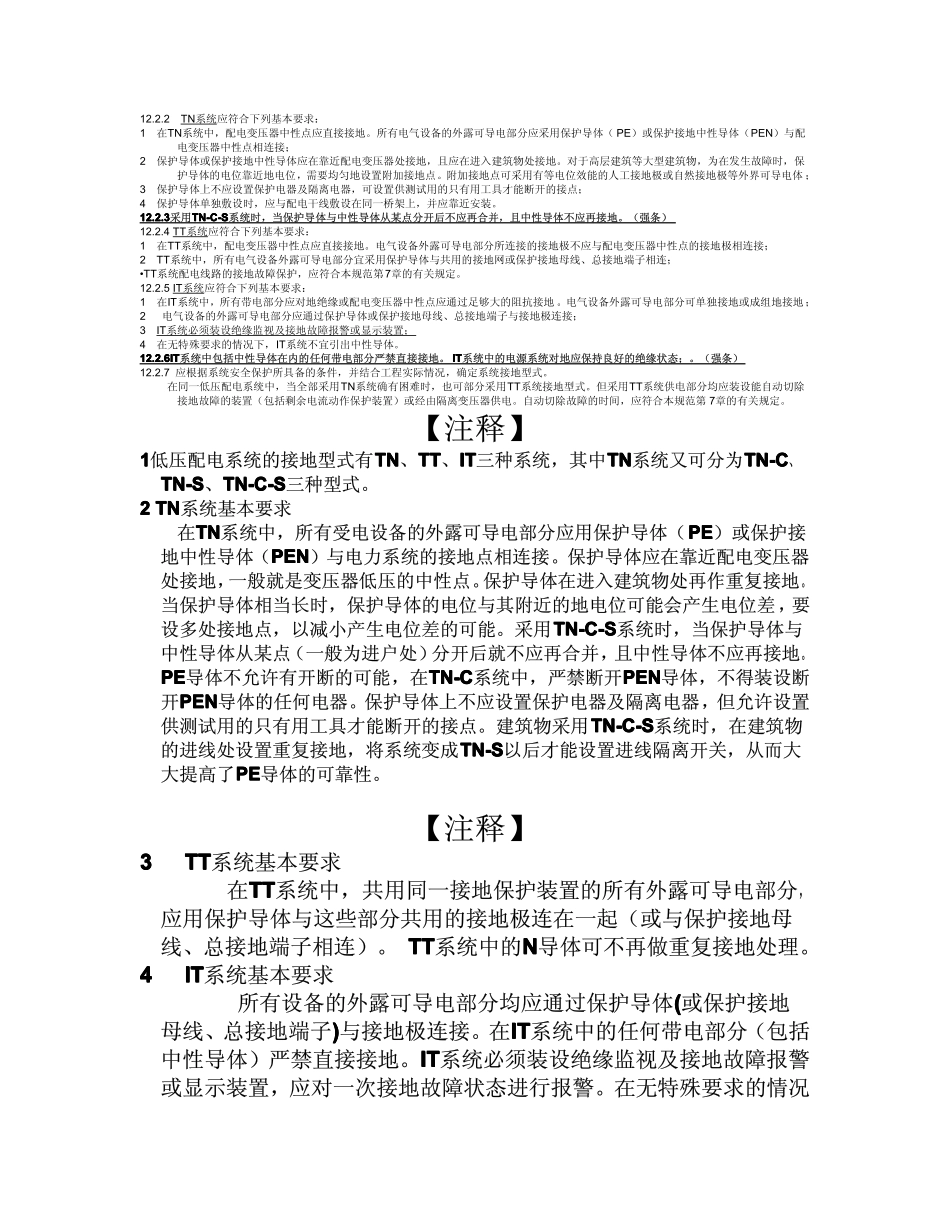

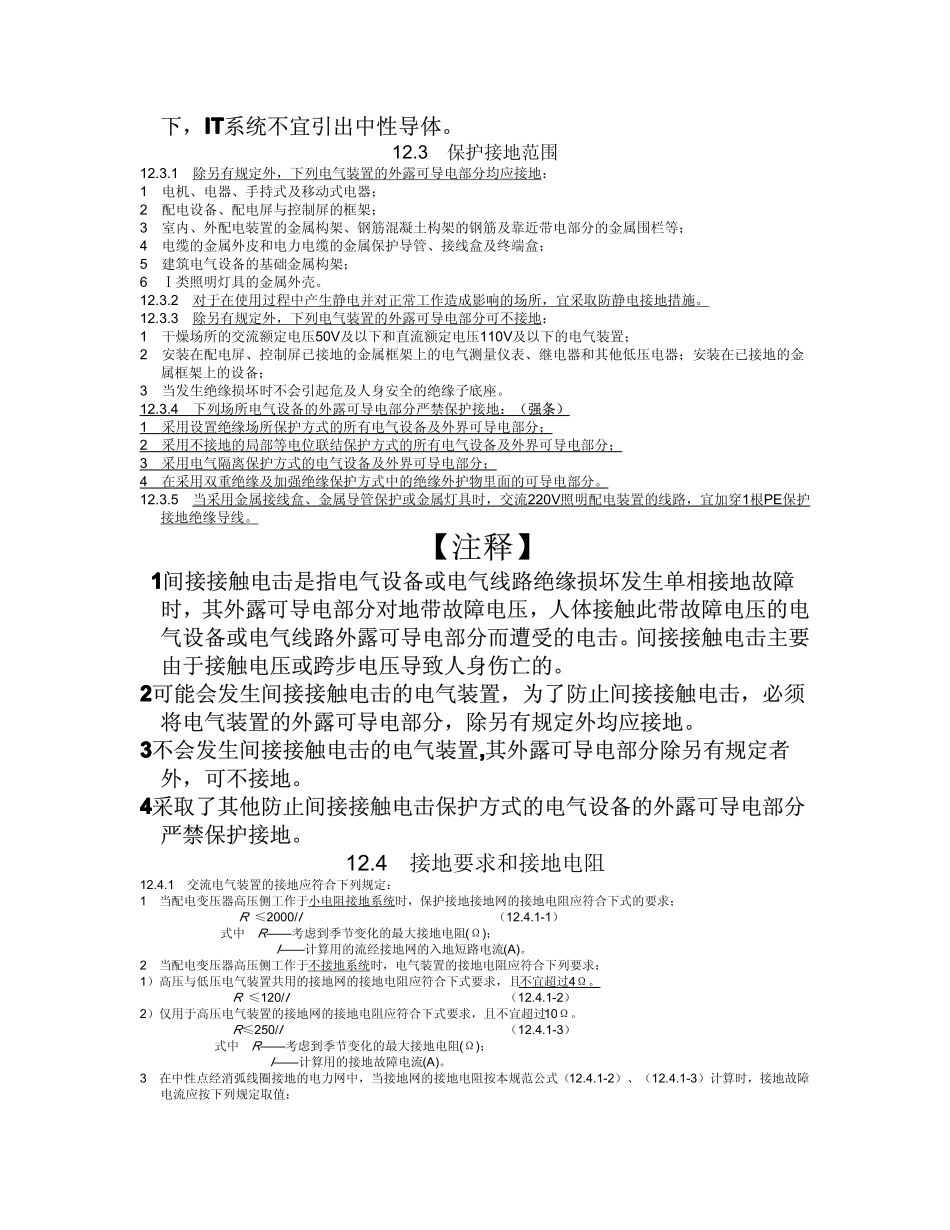

12121212接地和特殊场所的安全防护一、本章内容与原版本相比主要的修改1111删除了原版本中低压系统的防触电保护章节。2222电子设备、计算机接地，医疗场所的安全防护独立成节二、本章主要内容1111低压系统的接地形势和基本要求2222保护接地范围3333接地要求和接地电阻，接地网4444通用电力设备接地机等电位联结、电子设备、计算机接地5555医疗场所的安全防护，特殊场所的安全防护12.1一般规定12.1.1本章适用于交流标称电压10kV及以下用电设备的接地配置及特殊场所的安全防护设计。12.1.2用电设备的接地可分为保护性接地和功能性接地。12.1.3用电设备保护接地设计应根据工程特点和地质状况确定合理的系统方案。12.1.4不同电压等级用电设备的保护接地和功能接地，宜采用共用接地网；除有特殊要求外，电信及其它电子设备等非电力设备也可采用共用接地网。接地网的接地电阻应符合其中设备最小值的要求。12.1.5每个建筑均应根据自身特点采取相应的等电位联结。【注释】1111工程中不同电压等级用电设备的保护接地和功能接地，宜采用一个总的共用接地网，除有特殊要求者外，对其它非电力设备（电信及其它电子设备），也可共用接地网。接地网的接地电阻应符合其中设备最小值的要求。共用接地装置并不是要求接地连接导体全都““““共用””””，但接地网必须是公用的。2222等电位联结是保护操作及维护人员人身安全的重要措施之一，也是减小设备与设备之间、不同系统之间危险电位差的重要措施。等电位联结是以保障安全为出发点的重要概念。一座建筑的应在底层设置总等电位联结端子板，其接地端经等电位联结导体接至接地网上，其另一端经等电位联结导体接至外界可导电部分或接至配电箱的PEPEPEPE母排上。当等电位联结导体还需引至其它楼层时，可由总等电位联结端子板引出接地干线至楼层等电位联结端子板并与楼层建筑物预留的结构钢筋接地端子相连；楼层等电位联结端子板通过接地干线与电子信息系统机房内的局部等电位联结端子板或等电位接地网络相连，并与机房内建筑物预留的接地端子相连，形成一个等电位联结的共用接地系统。12.2低压配电系统的接地型式和基本要求12.2.1低压配电系统的接地型式可分为TN、TT、IT三种系统，其中TN系统又可分为TN-C、TN-S、TN-C-S三种型式。12.2.2TN系统应符合下列基本要求：1在TN系统中，配电变压器中性点应直接接地。所有电气设备的外露可导电部分应采用保护导体（PE）或保护接地中性导体（PEN）与配电变压器中性点相连接；2保护导体或保护接地中性导体应在靠近配电变压器处接地，且应在进入建筑物处接地。对于高层建筑等大型建筑物，为在发生故障时，保护导体的电位靠近地电位，需要均匀地设置附加接地点。附加接地点可采用有等电位效能的人工接地极或自然接地极等外界可导电体；3保护导体上不应设置保护电器及隔离电器，可设置供测试用的只有用工具才能断开的接点；4保护导体单独敷设时，应与配电干线敷设在同一桥架上，并应靠近安装。12.2.312.2.312.2.312.2.3采用TN-C-STN-C-STN-C-STN-C-S系统时，当保护导体与中性导体从某点分开后不应再合并，且中性导体不应再接地。（强条）12.2.4TT系统应符合下列基本要求：1在TT系统中，配电变压器中性点应直接接地。电气设备外露可导电部分所连接的接地极不应与配电变压器中性点的接地极相连接；2TT系统中，所有电气设备外露可导电部分宜采用保护导体与共用的接地网或保护接地母线、总接地端子相连；•TT系统配电线路的接地故障保护，应符合本规范第7章的有关规定。12.2.5IT系统应符合下列基本要求：1在IT系统中，所有带电部分应对地绝缘或配电变压器中性点应通过足够大的阻抗接地。电气设备外露可导电部分可单独接地或成组地接地；2电气设备的外露可导电部分应通过保护导体或保护接地母线、总接地端子与接地极连接；3IT系统必须装设绝缘监视及接地故障报警或显示装置；4在无特殊要求的情况下，IT系统不宜引出中性导体。12.2.6IT12.2.6IT12.2.6IT12.2.6IT系统中包括中性导体在内的任何带电部分严禁直接接地。ITITITIT系统中的电源系统对地应保持良好的绝缘状态；。（强条）12.2.7应根据系统安全保护所具备的条件...
