永大日立电梯Y95调试作业基准VIP免费

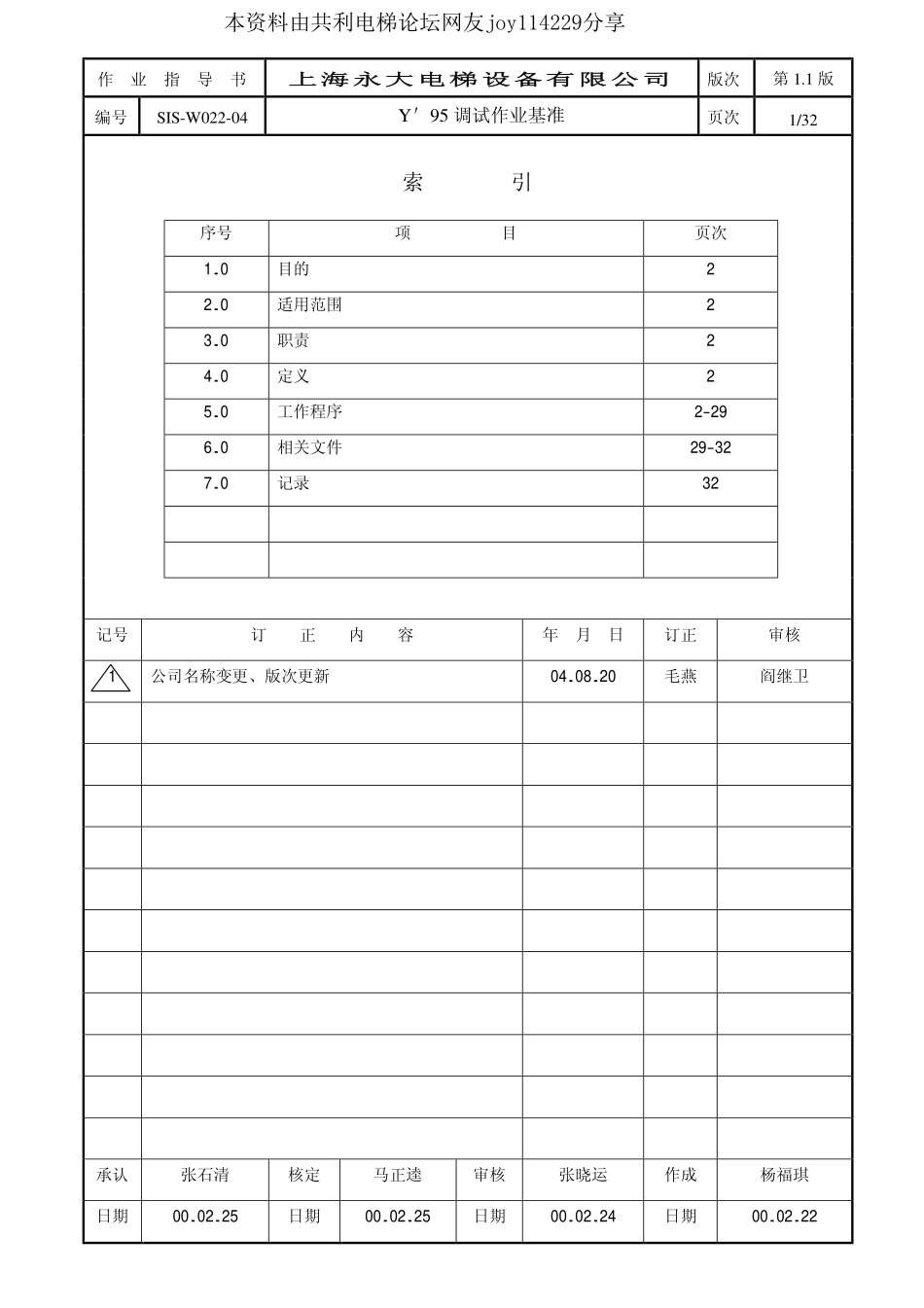

永大日立电梯Y95调试作业基准_第1页
1/33

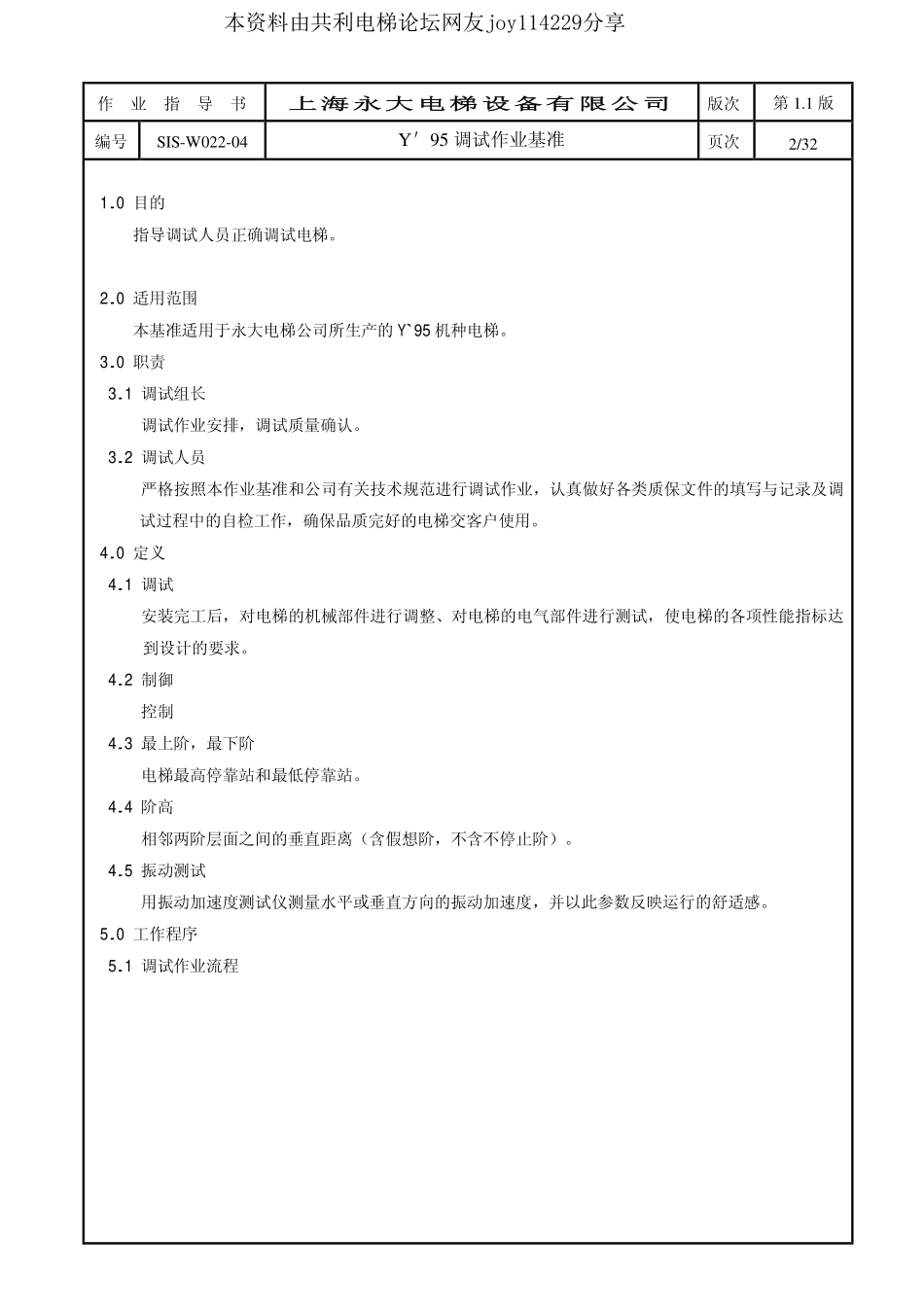

永大日立电梯Y95调试作业基准_第2页
2/33

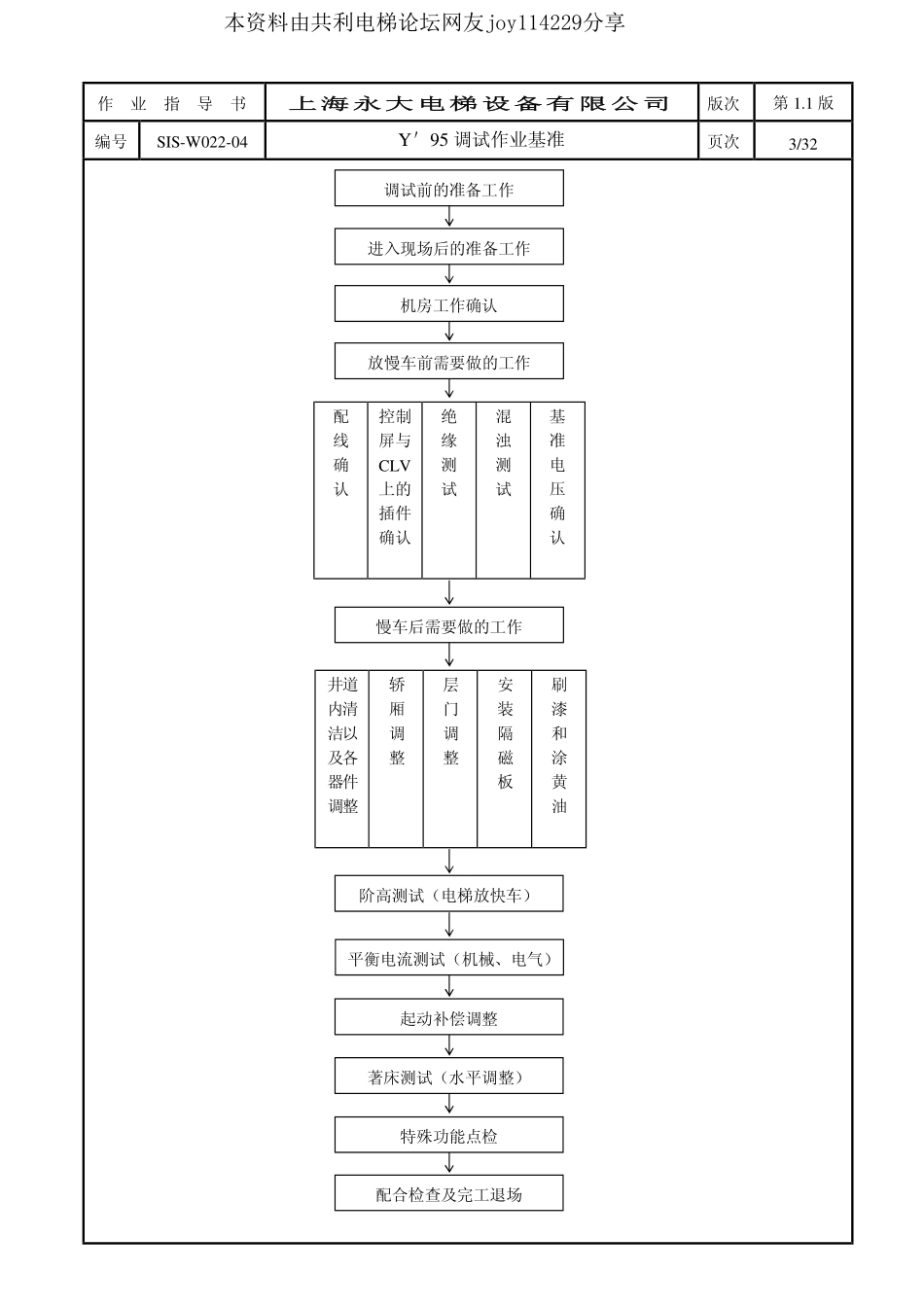

永大日立电梯Y95调试作业基准_第3页
3/33
作业指导书上海永大电梯设备有限公司版次第1.1版编号SIS-W022-04Y'95调试作业基准页次1/32索引序号项目页次1.0目的22.0适用范围23.0职责24.0定义25.0工作程序2-296.0相关文件29-327.0记录32记号订正内容年月日订正审核1公司名称变更、版次更新04.08.20毛燕阎继卫承认张石清核定马正逵审核张晓运作成杨福琪日期00.02.25日期00.02.25日期00.02.24日期00.02.22本资料由共利电梯论坛网友joy114229分享作业指导书上海永大电梯设备有限公司版次第1.1版编号SIS-W022-04Y'95调试作业基准页次2/321.0目的指导调试人员正确调试电梯。2.0适用范围本基准适用于永大电梯公司所生产的Y`95机种电梯。3.0职责3.1调试组长调试作业安排,调试质量确认。3.2调试人员严格按照本作业基准和公司有关技术规范进行调试作业,认真做好各类质保文件的填写与记录及调试过程中的自检工作,确保品质完好的电梯交客户使用。4.0定义4.1调试安装完工后,对电梯的机械部件进行调整、对电梯的电气部件进行测试,使电梯的各项性能指标达到设计的要求。4.2制御控制4.3最上阶,最下阶电梯最高停靠站和最低停靠站。4.4阶高相邻两阶层面之间的垂直距离(含假想阶,不含不停止阶)。4.5振动测试用振动加速度测试仪测量水平或垂直方向的振动加速度,并以此参数反映运行的舒适感。5.0工作程序5.1调试作业流程本资料由共利电梯论坛网友joy114229分享配线确认控制屏与CLV上的插件确认绝缘测试混浊测试基准电压确认作业指导书上海永大电梯设备有限公司版次第1.1版编号SIS-W022-04Y'95调试作业基准页次3/32调试前的准备工作进入现场后的准备工作机房工作确认放慢车前需要做的工作慢车后需要做的工作井道内清洁以及各器件调整轿厢调整层门调整安装隔磁板刷漆和涂黄油阶高测试(电梯放快车)平衡电流测试(机械、电气)起动补偿调整著床测试(水平调整)特殊功能点检配合检查及完工退场本资料由共利电梯论坛网友joy114229分享作业指导书上海永大电梯设备有限公司版次第1.1版编号SIS-W022-04Y'95调试作业基准页次4/325.2进场准备5.2.1领取:齿轮油、滑道油、煤油、循环油、铁丝等调试材料。5.2.2领取:PC板、对讲机、自行检查手册、图面、日报表。5.2.3确认:有无欠件或特殊规格的元件、有无未处理件或交代事项。5.2.4领取:工具、数字万用表、电流表、绝缘表、刷子等。5.2.5填写派车单(运送砝码、材料、工具等)。5.3现场准备5.3.1到达现场作业5.3.1.1将货物卸放在安全位置(避免砝码阻碍通行)。5.3.1.2与业主(电工)接洽送电及对讲机安装位置等事项。5.3.1.3确认底坑之急停开关及工作灯安装接线(在机房进行)。5.3.1.4将调试材料和调试工具运至机房或放进轿厢。5.4机房作业5.4.1清洁机房地板,擦净曳引机、控制屏、限速器表面的异附物。5.4.2业主空气开关至控制屏电源接线及相位确认(R.S.T作比较,即测一下业主电压值倘在380~400V则接变压器的U3.V3.W3;倘在415~420V则接变压器的U2.V2.W2;倘在440~460V则接变压器的U1.V1.W1)。5.4.3主电源及各器件接地线压著端子的确认。5.4.4齿轮箱内的剩油放掉,用煤油清洗后再用抹布擦净(不能有异物)方可加齿轮油,油量在油标规定的范围内(两刻度之间)。5.4.5机械室出入口应张贴警示牌。(机房重地、严禁入内)空气开关挂有禁止投入的警示牌,机械室照明需良好。5.4.6检查曳引机5.4.6.1接线部位(U.V.W)的锁紧及TAPE包扎是否良好。5.4.6.2各部分固定螺栓的锁紧是否良好。5.4.6.3马达的接地线是否确实接地。5.4.6.4电动机、导向轮、曳引轮的回转部位,有无异物混入及碰触状态发生。5.4.6.5电磁制动器的制动弹簧压缩量及动作行程是否合乎标准。TYS弹簧压缩量以工厂打印记为标准。主机形式弹簧压缩量动作行程TK150%1.5mmTY200%(24KW.180%)4mmTH200%5mm本资料由共利电梯论坛网友joy114229分享作业指导书上海永大电梯设备有限公司版次第1.1版编号SIS-W022-04Y'95调试作业基准页次5/325.4.6.6曳引机齿轮油型号及油量是否符合标准,油量在油标尺上下限之间。各类油品使用表:5.4.7检查控制屏5.4.7.1控制屏顶部是否整洁。5.4.7.2电源引进端子(R.S.T)和马达配线端子的螺栓是否锁紧...
