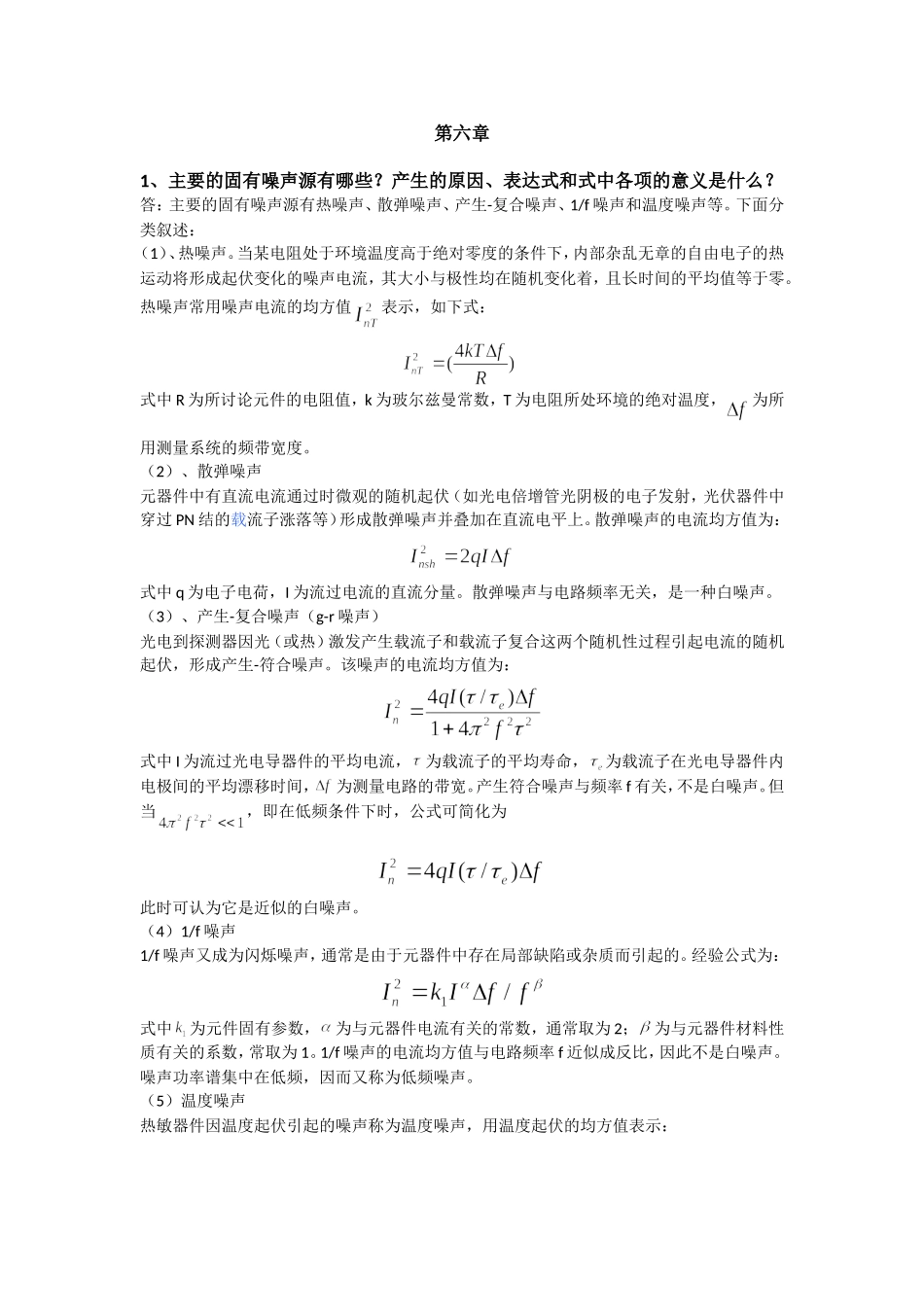

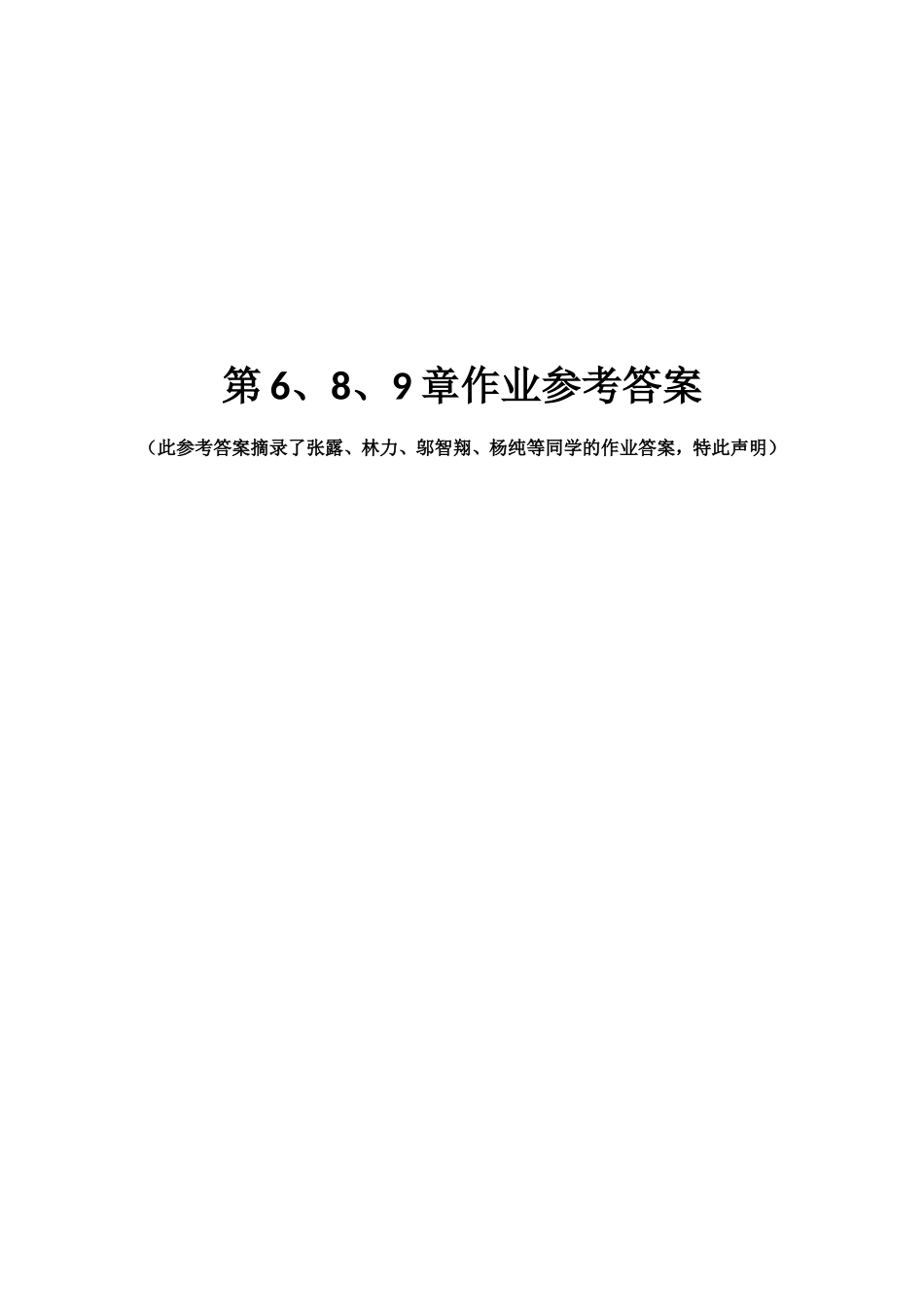

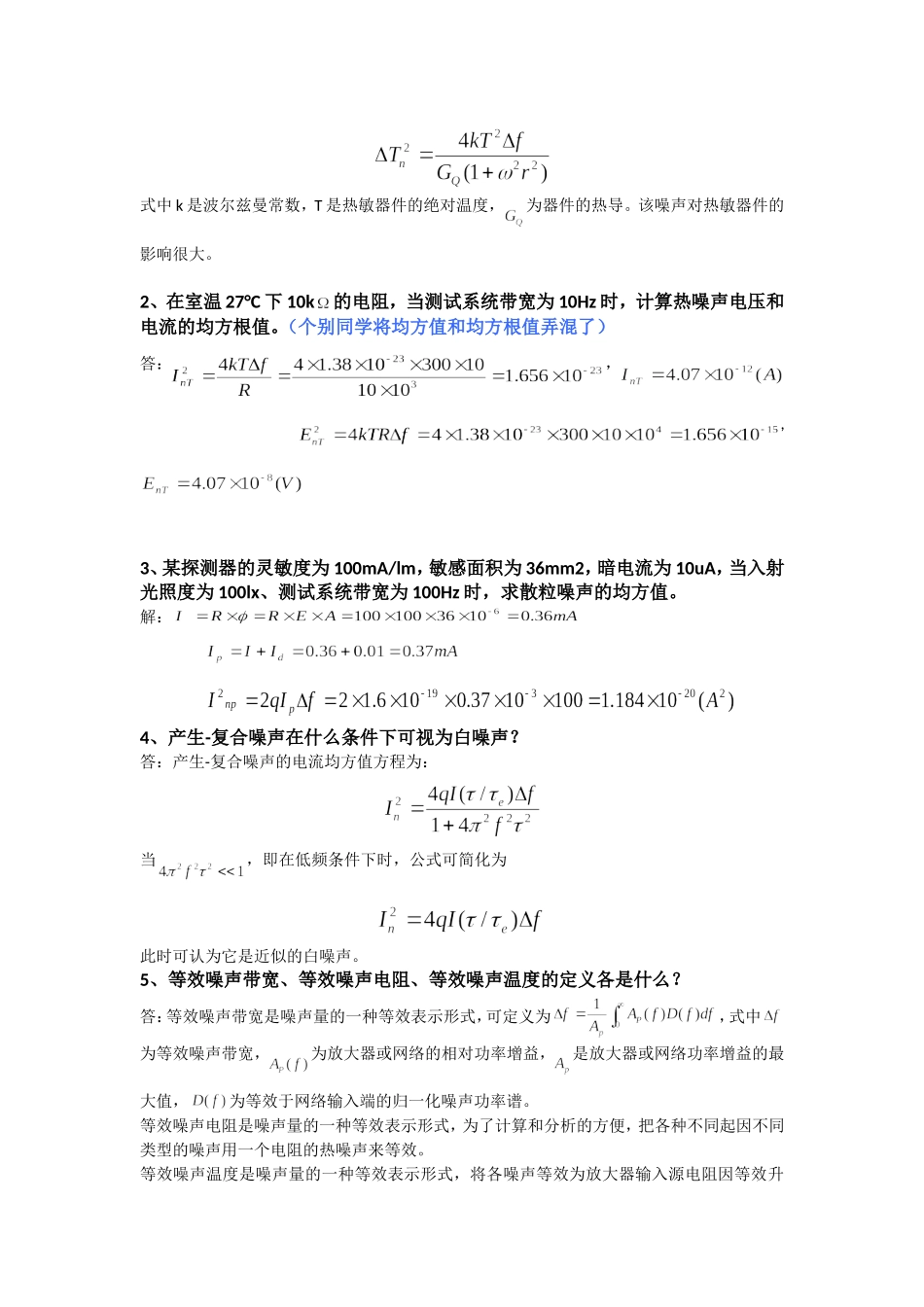

第6、8、9章作业参考答案（此参考答案摘录了张露、林力、邬智翔、杨纯等同学的作业答案，特此声明）第六章1、主要的固有噪声源有哪些？产生的原因、表达式和式中各项的意义是什么？答：主要的固有噪声源有热噪声、散弹噪声、产生-复合噪声、1/f噪声和温度噪声等。下面分类叙述：（1）、热噪声。当某电阻处于环境温度高于绝对零度的条件下，内部杂乱无章的自由电子的热运动将形成起伏变化的噪声电流，其大小与极性均在随机变化着，且长时间的平均值等于零。热噪声常用噪声电流的均方值表示，如下式：式中R为所讨论元件的电阻值，k为玻尔兹曼常数，T为电阻所处环境的绝对温度，为所用测量系统的频带宽度。（2）、散弹噪声元器件中有直流电流通过时微观的随机起伏（如光电倍增管光阴极的电子发射，光伏器件中穿过PN结的载流子涨落等）形成散弹噪声并叠加在直流电平上。散弹噪声的电流均方值为：式中q为电子电荷，I为流过电流的直流分量。散弹噪声与电路频率无关，是一种白噪声。（3）、产生-复合噪声（g-r噪声）光电到探测器因光（或热）激发产生载流子和载流子复合这两个随机性过程引起电流的随机起伏，形成产生-符合噪声。该噪声的电流均方值为：式中I为流过光电导器件的平均电流，为载流子的平均寿命，为载流子在光电导器件内电极间的平均漂移时间，为测量电路的带宽。产生符合噪声与频率f有关，不是白噪声。但当，即在低频条件下时，公式可简化为此时可认为它是近似的白噪声。（4）1/f噪声1/f噪声又成为闪烁噪声，通常是由于元器件中存在局部缺陷或杂质而引起的。经验公式为：式中为元件固有参数，为与元器件电流有关的常数，通常取为2；为与元器件材料性质有关的系数，常取为1。1/f噪声的电流均方值与电路频率f近似成反比，因此不是白噪声。噪声功率谱集中在低频，因而又称为低频噪声。（5）温度噪声热敏器件因温度起伏引起的噪声称为温度噪声，用温度起伏的均方值表示：式中k是波尔兹曼常数，T是热敏器件的绝对温度，为器件的热导。该噪声对热敏器件的影响很大。2、在室温27°C下10k的电阻，当测试系统带宽为10Hz时，计算热噪声电压和电流的均方根值。（个别同学将均方值和均方根值弄混了）答：，,3、某探测器的灵敏度为100mA/lm，敏感面积为36mm2，暗电流为10uA，当入射光照度为100lx、测试系统带宽为100Hz时，求散粒噪声的均方值。解：4、产生-复合噪声在什么条件下可视为白噪声？答：产生-复合噪声的电流均方值方程为：当，即在低频条件下时，公式可简化为此时可认为它是近似的白噪声。5、等效噪声带宽、等效噪声电阻、等效噪声温度的定义各是什么？答：等效噪声带宽是噪声量的一种等效表示形式，可定义为，式中为等效噪声带宽，为放大器或网络的相对功率增益，是放大器或网络功率增益的最大值，为等效于网络输入端的归一化噪声功率谱。等效噪声电阻是噪声量的一种等效表示形式，为了计算和分析的方便，把各种不同起因不同类型的噪声用一个电阻的热噪声来等效。等效噪声温度是噪声量的一种等效表示形式，将各噪声等效为放大器输入源电阻因等效升温而附加的热噪声。6、习题6-6图放大器电路中Ri=20K，RL=1M，AV=10，T=300K，，放大器产生的输出噪声电压为，试求等效噪声电阻Req及其引起的输入和输出噪声电压的均方根值。解：由，可求出50.09对应的总输入噪声为对应的总输出噪声为7、什么是放大器的噪声系数？当F=2时，等于多少？对于一个放大系统，F如何选择？答：噪声系数是输入信噪比与输出信噪比之比，可表示为。当F=2时，=10lgF=3。一个放大系统一般由多级放大器组成。各级的噪声系数对总噪声系数的影响不同，越靠前的级影响越大，因此要减小系统的总噪声系数应尽力减小第一级及其后1-2级的噪声系数，同时尽可能提高它们的功率增益。8、简述晶体三极管和场效应管的噪声系数分析方法。答：（理论分析包括课本p162公式6-32-37）晶体三极管的噪声主要包括散弹噪声、分配噪声、热噪声和1/f噪声。主要的分析方法和结论如下：（1）、半导体三极管噪声系数的频率特性呈现中央低，两头高的趋势，低频时主要是1/f噪声，高频时主要是栅极感应噪声，中间频段时主要是热噪声和发射结的...
