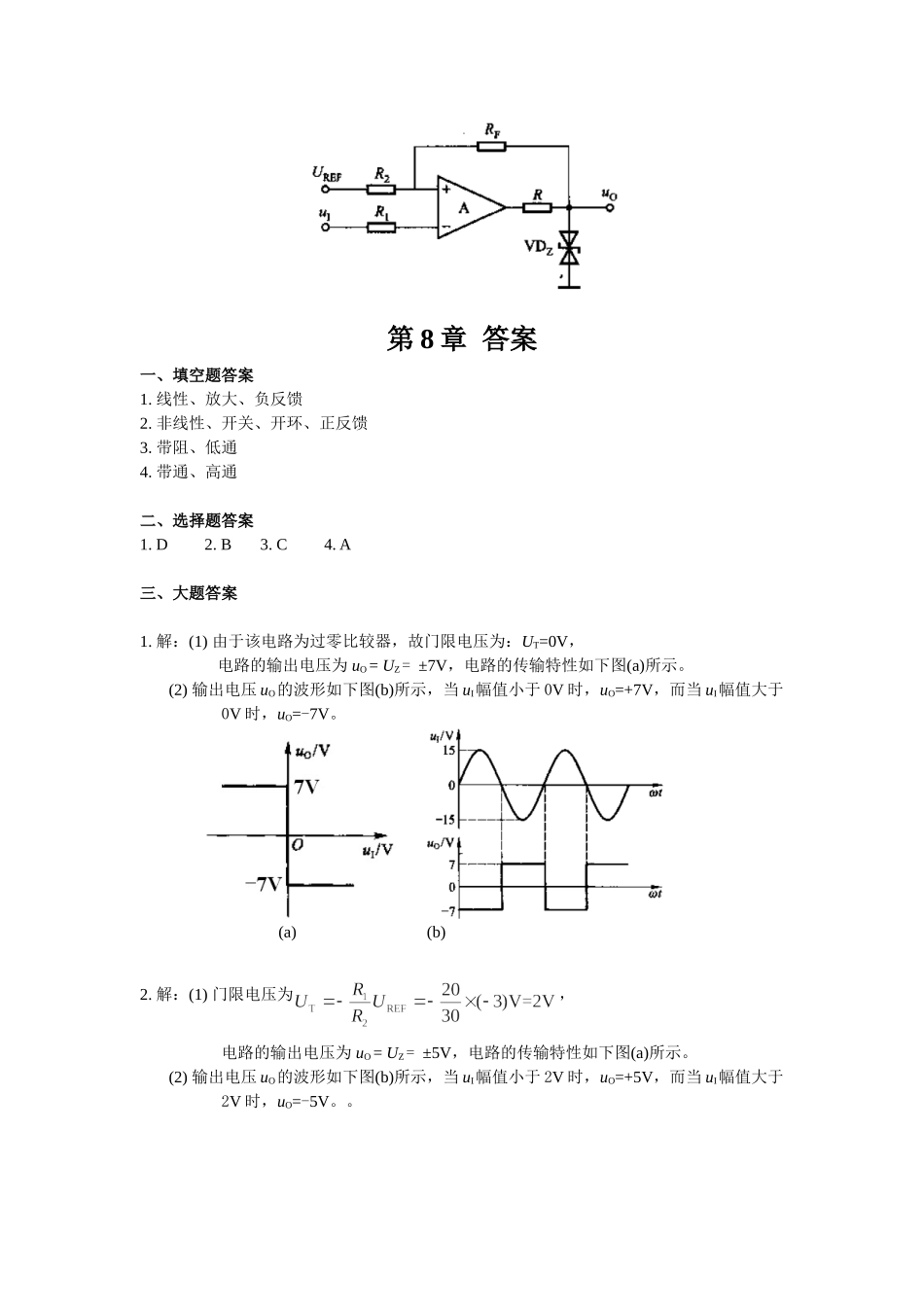

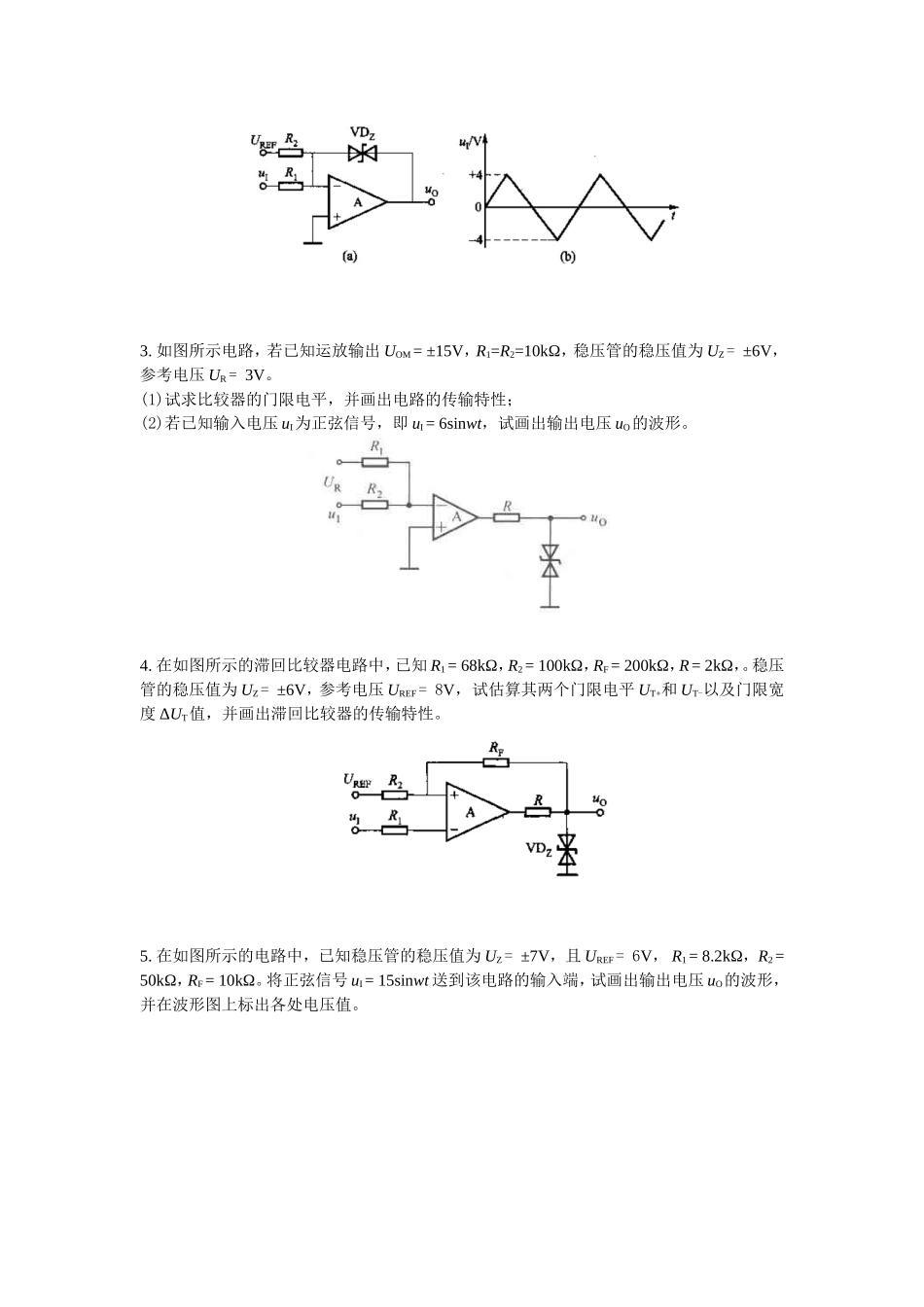

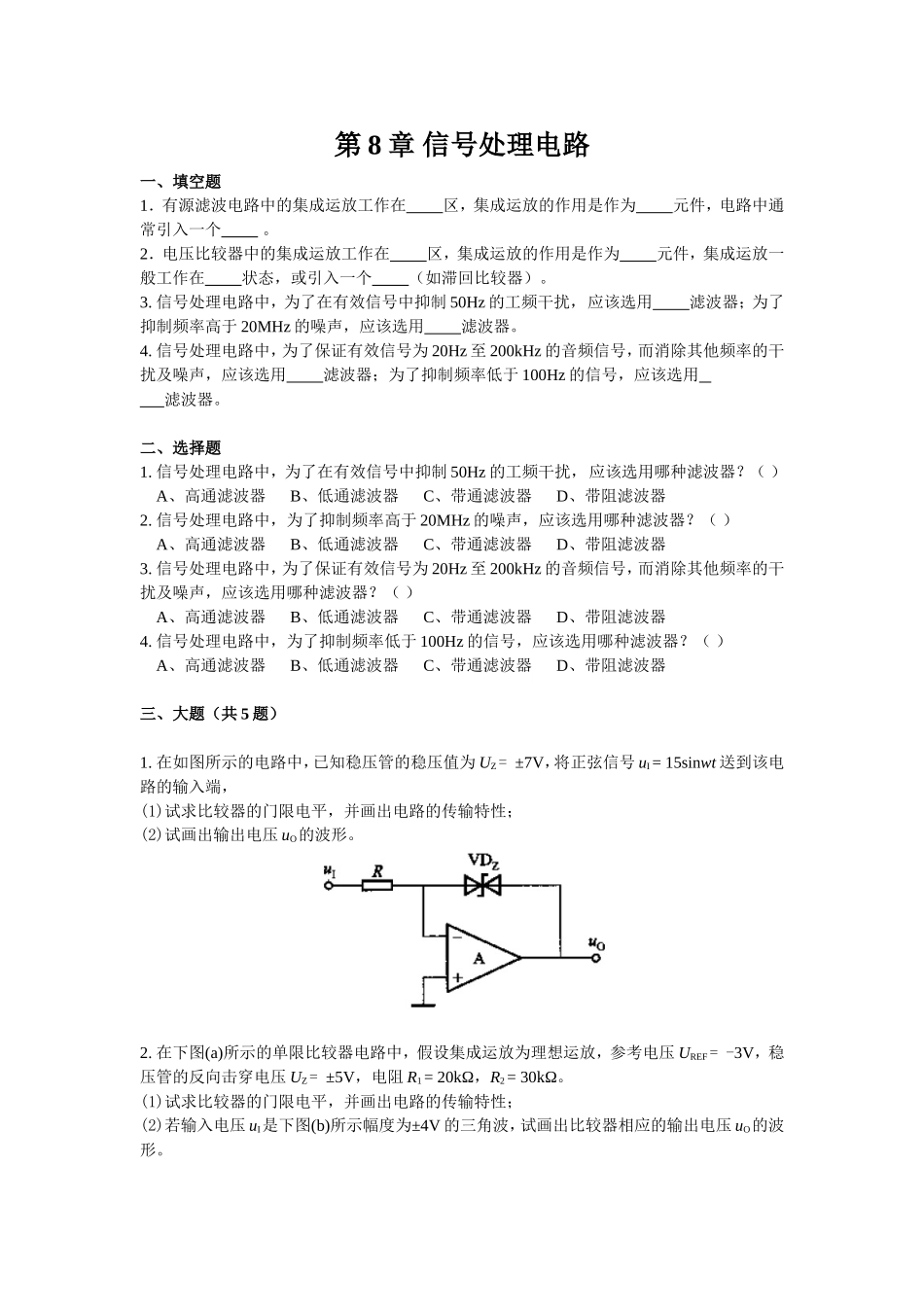

第8章信号处理电路一、填空题1．有源滤波电路中的集成运放工作在区，集成运放的作用是作为元件，电路中通常引入一个。2．电压比较器中的集成运放工作在区，集成运放的作用是作为元件，集成运放一般工作在状态，或引入一个（如滞回比较器）。3.信号处理电路中，为了在有效信号中抑制50Hz的工频干扰，应该选用滤波器；为了抑制频率高于20MHz的噪声，应该选用滤波器。4.信号处理电路中，为了保证有效信号为20Hz至200kHz的音频信号，而消除其他频率的干扰及噪声，应该选用滤波器；为了抑制频率低于100Hz的信号，应该选用滤波器。二、选择题1.信号处理电路中，为了在有效信号中抑制50Hz的工频干扰，应该选用哪种滤波器？（）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器2.信号处理电路中，为了抑制频率高于20MHz的噪声，应该选用哪种滤波器？（）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器3.信号处理电路中，为了保证有效信号为20Hz至200kHz的音频信号，而消除其他频率的干扰及噪声，应该选用哪种滤波器？（）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器4.信号处理电路中，为了抑制频率低于100Hz的信号，应该选用哪种滤波器？（）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器三、大题（共5题）1.在如图所示的电路中，已知稳压管的稳压值为UZ=±7V，将正弦信号uI=15sinwt送到该电路的输入端，(1)试求比较器的门限电平，并画出电路的传输特性；(2)试画出输出电压uO的波形。2.在下图(a)所示的单限比较器电路中，假设集成运放为理想运放，参考电压UREF=-3V，稳压管的反向击穿电压UZ=±5V，电阻R1=20kΩ，R2=30kΩ。(1)试求比较器的门限电平，并画出电路的传输特性；(2)若输入电压uI是下图(b)所示幅度为±4V的三角波，试画出比较器相应的输出电压uO的波形。3.如图所示电路，若已知运放输出UOM=±15V，R1=R2=10kΩ，稳压管的稳压值为UZ=±6V，参考电压UR=3V。(1)试求比较器的门限电平，并画出电路的传输特性；(2)若已知输入电压uI为正弦信号，即uI=6sinwt，试画出输出电压uO的波形。4.在如图所示的滞回比较器电路中，已知R1=68kΩ，R2=100kΩ，RF=200kΩ，R=2kΩ，。稳压管的稳压值为UZ=±6V，参考电压UREF=8V，试估算其两个门限电平UT+和UT-以及门限宽度ΔUT值，并画出滞回比较器的传输特性。5.在如图所示的电路中，已知稳压管的稳压值为UZ=±7V，且UREF=6V，R1=8.2kΩ，R2=50kΩ，RF=10kΩ。将正弦信号uI=15sinwt送到该电路的输入端，试画出输出电压uO的波形，并在波形图上标出各处电压值。第8章答案一、填空题答案1.线性、放大、负反馈2.非线性、开关、开环、正反馈3.带阻、低通4.带通、高通二、选择题答案1.D2.B3.C4.A三、大题答案1.解：(1)由于该电路为过零比较器，故门限电压为：UT=0V，电路的输出电压为uO=UZ=±7V，电路的传输特性如下图(a)所示。(2)输出电压uO的波形如下图(b)所示，当uI幅值小于0V时，uO=+7V，而当uI幅值大于0V时，uO=-7V。(a)(b)2.解：(1)门限电压为，电路的输出电压为uO=UZ=±5V，电路的传输特性如下图(a)所示。(2)输出电压uO的波形如下图(b)所示，当uI幅值小于2V时，uO=+5V，而当uI幅值大于2V时，uO=-5V。。3.解：(1)门限电压为，电路的输出电压为uO=UZ=±6V，电路的传输特性如下图(a)所示。(2)输出电压uO的波形如下图(b)所示，当uI幅值小于-3V时，uO=+6V，而当uI幅值大于-3V时，uO=-6V。4.解：滞回比较器的两个门限电平分别为：门限宽度为：滞回比较器的传输特性如下图所示。5.解：该电路为滞回比较器，其两个门限电平分别为：故得输出电压uO的波形如下图所示。第9章波形发生电路一、填空题1.产生正弦波振荡的条件是。2.正弦波振荡电路一般包括、、、四个组成部分。3.RC正弦波振荡电路的选频网络由和元件组成，其中，是一种使用十分广泛的电路。4.LC振荡电路以和元件组成选频网络，一般可以产生几十兆赫以上的正弦波信号。二、大题（共5题）1．试用相位平衡条件和幅度平衡条件，判断下图中各电路是否可能发生正弦波振荡，简述理由。(a)(b)(c)2.在如图所示电路中：(1)将图中A、B、C、D四点正确连接，使之成为一个正弦...
