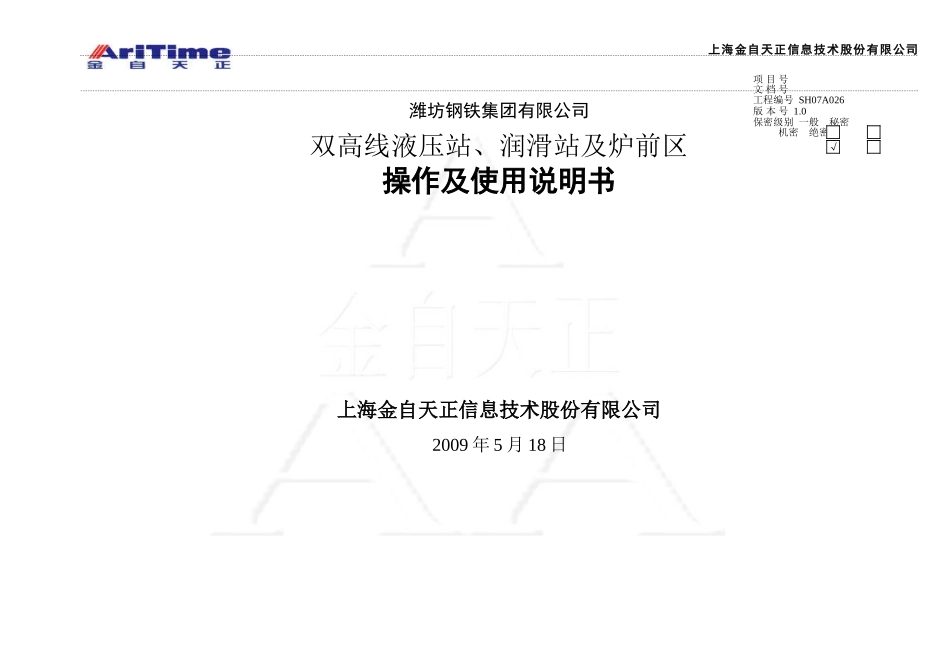

项目号文档号工程编号SH07A026版本号1.0保密级别一般秘密机密绝密√上海金自天正信息技术股份有限公司潍坊钢铁集团有限公司双高线液压站、润滑站及炉前区操作及使用说明书上海金自天正信息技术股份有限公司2009年5月18日上海金自天正信息技术股份有限公司目录1画面格式.........................................................................................................................................................................................31.1模板介绍...................................................................................................................................................................................32页面的操作...........................................................................................................................................................................52.1炉前区操作画面.......................................................................................................................................................................52.2液压站操作...............................................................................................................................................................................82.3润滑站操作.............................................................................................................................................................................112.4报警主画面.............................................................................................................................................................................17说明日期设计修改审核工程名称潍坊钢铁集团有限公司双高线工程编号SH07A026设计专业电气，仪表2009.5.18杜铮文档名称轧区操作说明书文档号设计阶段交工阶段潍坊钢铁集团有限公司双高线轧区打印日期1/1/2025页号1/18上海金自天正信息技术股份有限公司1画面格式1.1模板介绍在主画面的各个子画面上有相同的元素,独立出来作为公共功能部分，主要是：画面切换菜单位于画面顶端，显示为两行按钮，通过点击直接进入其他画面(按钮名称就是所连接的画面)。点击“液压站”或“润滑站”按钮，先弹出一组液压站或润滑站切换按钮，通过点击需要进入的液压站或润滑站按钮即可进入相应的液压站或润滑站。当前登陆状态位于画面顶端，显示当前登陆用户名。退出按钮位于画面顶端，点击该按钮可弹出退出窗口，默认用户名为“系统管理员”，输入密码，点击确定，可退出WinCC运行窗口。如密码输入错误，则显示“密码不正确，请重新输入”，点击重试，可重新进行输入。登陆按钮位于画面顶端，点击该按钮可弹出登陆窗口，单击用户名输入区右侧箭头可弹出用户名选择下拉菜单，双击某一用户名后输入相应密码，单击确定，则登陆成功。如密码输入错误，则显示“密码不正确，请重新输入”，点击重试，可重新进行输说明日期设计修改审核工程名称潍坊钢铁集团有限公司双高线工程编号SH07A026设计专业电气，仪表2009.5.18杜铮文档名称轧区操作说明书文档号设计阶段交工阶段潍坊钢铁集团有限公司双高线轧区打印日期1/1/2025页号2/18上海金自天正信息技术股份有限公司入。画面内容显示主操作及监视内容。实时报警画面位于画面的底端。显示最近两条报警信息。为动态显示，随时更新。该报警条不具备确认功能，确认工作在报警页面中完成，点击按钮，即可打开报警主画面。功能按钮位于画面右下角，分别为按钮，打开计算器；按钮，打印当前画面。2页面的操作2.1炉前区操作画面炉前画面如图2-1所示：说明日期设计修改审核工程名称潍坊钢铁集团有限公司双高线工程编号SH07A026设计专业电气，仪表2009.5.18杜铮文档名称轧区操作说明书文档号设计阶段交工阶段潍坊钢铁集团有限公司双高线轧区打印日期1/1/2025...
