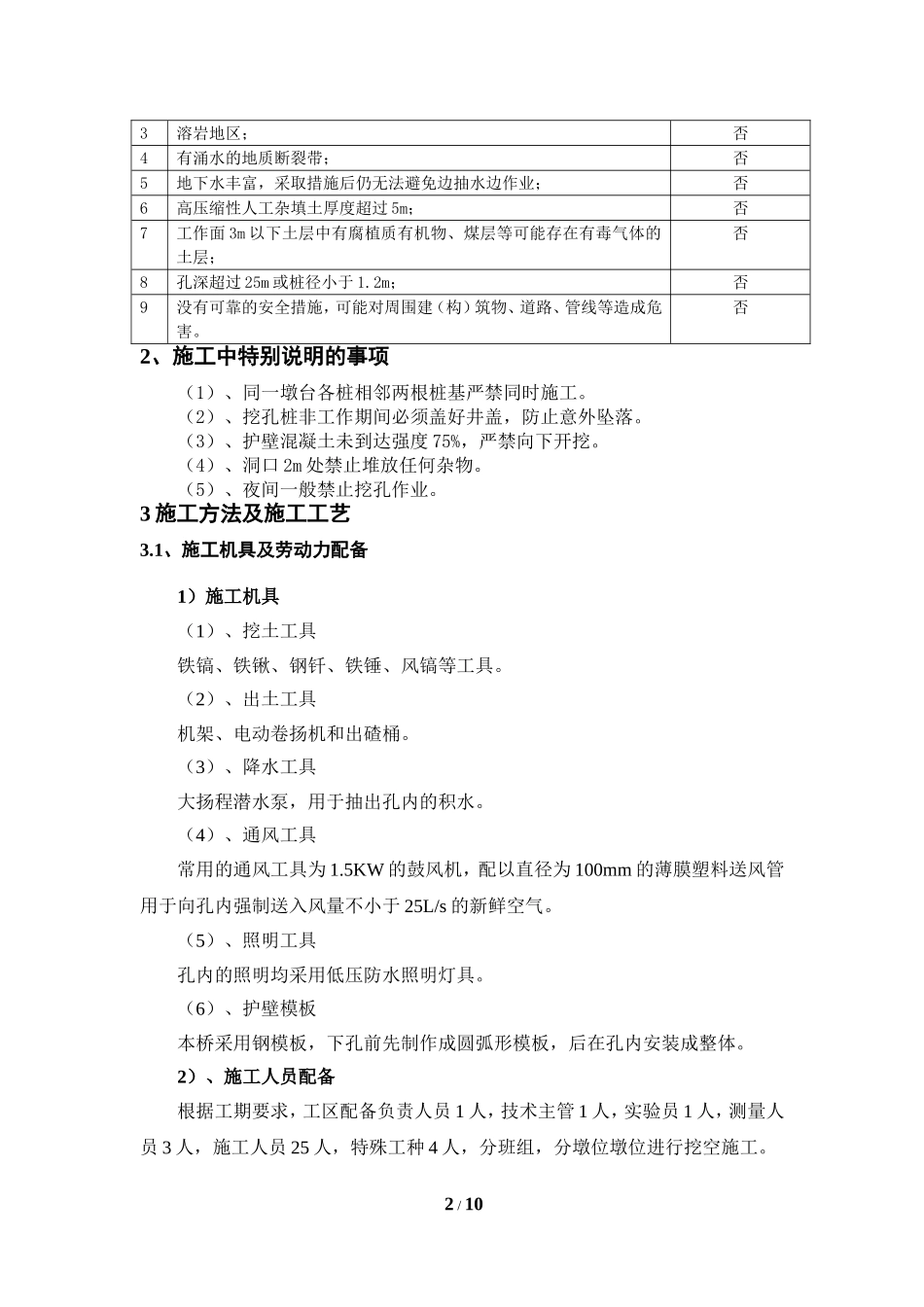

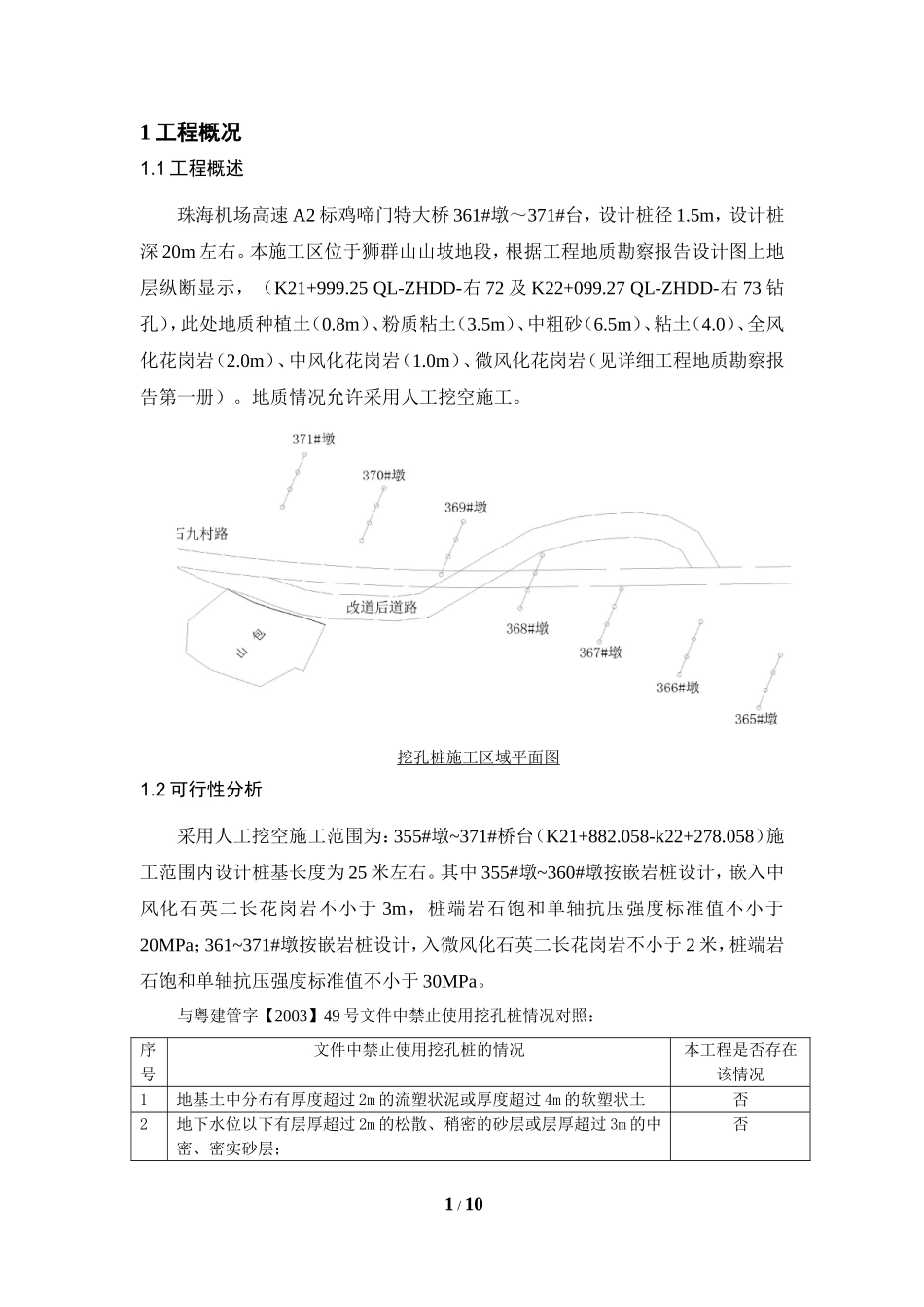

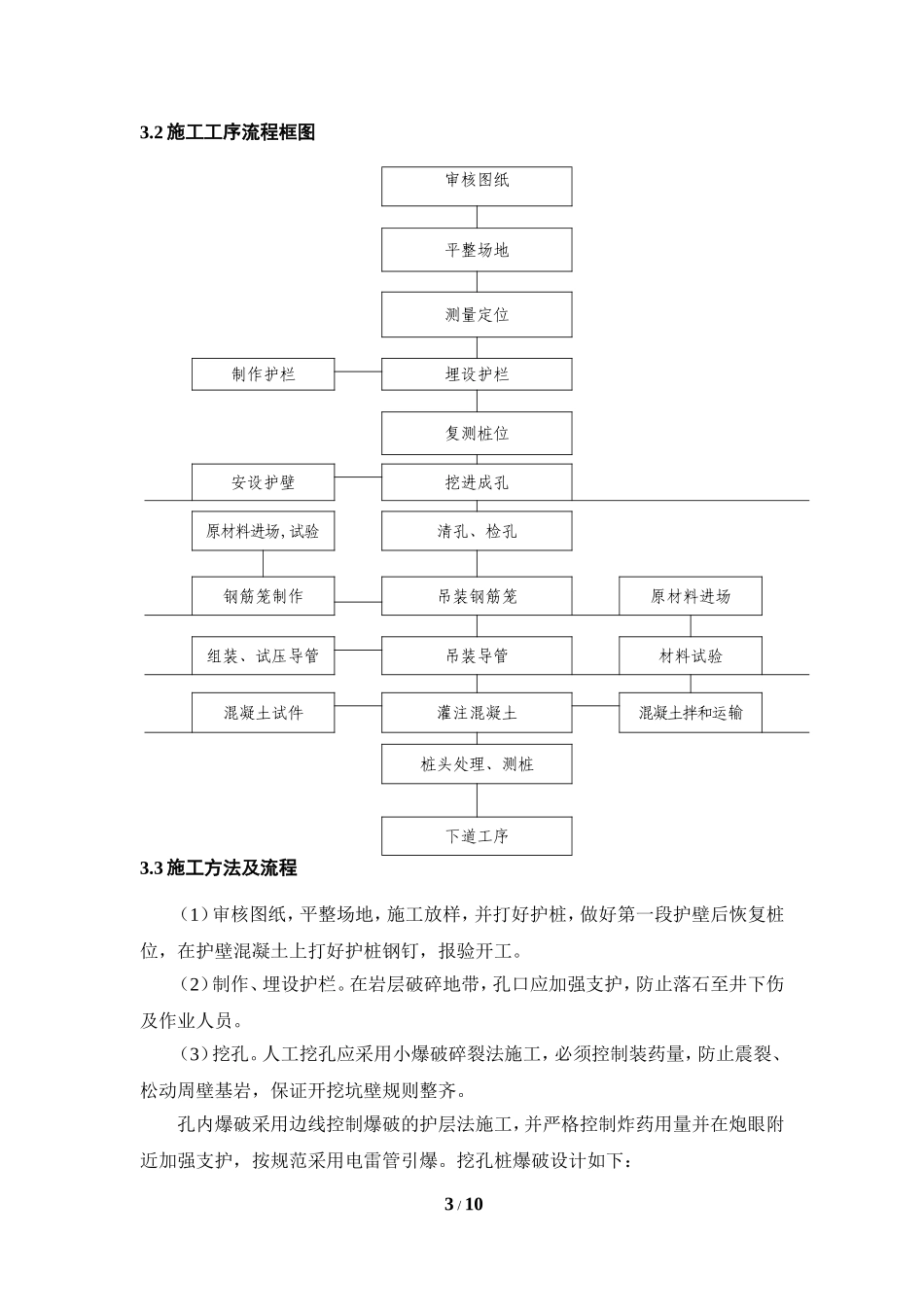

1工程概况1.1工程概述珠海机场高速A2标鸡啼门特大桥361#墩～371#台，设计桩径1.5m，设计桩深20m左右。本施工区位于狮群山山坡地段，根据工程地质勘察报告设计图上地层纵断显示，（K21+999.25QL-ZHDD-右72及K22+099.27QL-ZHDD-右73钻孔），此处地质种植土（0.8m）、粉质粘土（3.5m）、中粗砂（6.5m）、粘土（4.0）、全风化花岗岩（2.0m）、中风化花岗岩（1.0m）、微风化花岗岩（见详细工程地质勘察报告第一册）。地质情况允许采用人工挖空施工。挖孔桩施工区域平面图1.2可行性分析采用人工挖空施工范围为：355#墩~371#桥台（K21+882.058-k22+278.058）施工范围内设计桩基长度为25米左右。其中355#墩~360#墩按嵌岩桩设计，嵌入中风化石英二长花岗岩不小于3m，桩端岩石饱和单轴抗压强度标准值不小于20MPa；361~371#墩按嵌岩桩设计，入微风化石英二长花岗岩不小于2米，桩端岩石饱和单轴抗压强度标准值不小于30MPa。与粤建管字【2003】49号文件中禁止使用挖孔桩情况对照：序号文件中禁止使用挖孔桩的情况本工程是否存在该情况1地基土中分布有厚度超过2m的流塑状泥或厚度超过4m的软塑状土否2地下水位以下有层厚超过2m的松散、稍密的砂层或层厚超过3m的中密、密实砂层；否1/103溶岩地区；否4有涌水的地质断裂带；否5地下水丰富，采取措施后仍无法避免边抽水边作业；否6高压缩性人工杂填土厚度超过5m；否7工作面3m以下土层中有腐植质有机物、煤层等可能存在有毒气体的土层；否8孔深超过25m或桩径小于1.2m；否9没有可靠的安全措施，可能对周围建（构）筑物、道路、管线等造成危害。否2、施工中特别说明的事项（1）、同一墩台各桩相邻两根桩基严禁同时施工。（2）、挖孔桩非工作期间必须盖好井盖，防止意外坠落。（3）、护壁混凝土未到达强度75%，严禁向下开挖。（4）、洞口2m处禁止堆放任何杂物。（5）、夜间一般禁止挖孔作业。3施工方法及施工工艺3.1、施工机具及劳动力配备1）施工机具（1）、挖土工具铁镐、铁锹、钢钎、铁锤、风镐等工具。（2）、出土工具机架、电动卷扬机和出碴桶。（3）、降水工具大扬程潜水泵，用于抽出孔内的积水。（4）、通风工具常用的通风工具为1.5KW的鼓风机，配以直径为100mm的薄膜塑料送风管用于向孔内强制送入风量不小于25L/s的新鲜空气。（5）、照明工具孔内的照明均采用低压防水照明灯具。（6）、护壁模板本桥采用钢模板，下孔前先制作成圆弧形模板，后在孔内安装成整体。2）、施工人员配备根据工期要求，工区配备负责人员1人，技术主管1人，实验员1人，测量人员3人，施工人员25人，特殊工种4人，分班组，分墩位墩位进行挖空施工。2/103.2施工工序流程框图审核图纸平整场地测量定位制作护栏埋设护栏复测桩位安设护壁挖进成孔原材料进场,试验清孔、检孔钢筋笼制作吊装钢筋笼原材料进场组装、试压导管吊装导管材料试验混凝土试件灌注混凝土混凝土拌和运输桩头处理、测桩下道工序3.3施工方法及流程（1）审核图纸，平整场地，施工放样，并打好护桩，做好第一段护壁后恢复桩位，在护壁混凝土上打好护桩钢钉，报验开工。（2）制作、埋设护栏。在岩层破碎地带，孔口应加强支护，防止落石至井下伤及作业人员。（3）挖孔。人工挖孔应采用小爆破碎裂法施工，必须控制装药量，防止震裂、松动周壁基岩，保证开挖坑壁规则整齐。孔内爆破采用边线控制爆破的护层法施工，并严格控制炸药用量并在炮眼附近加强支护，按规范采用电雷管引爆。挖孔桩爆破设计如下：3/10①护层法的具体作法是沿设计边线钻浅孔，孔距小于最小抵抗线的一半（即W≥2a），采用孔距50cm，钻孔深1.2m，用药量为正常孔药量的1/2（Q=1/2×0.55=0.275Kg）。装药方法：采取自下而上间断装药，间距30～60cm，，每个药卷均放雷管，底部为上部的2倍～3倍，药卷靠开挖区孔壁一侧放置，使每孔壁间留有径向孔隙以减弱爆破振动和冲击波。孔口要全部堵塞，其所有药卷用同一段别的雷管，以便同时起爆。边线这一圈炮孔是在正常炮孔起爆后起爆，其作用是在正常炮孔和设计线之间预留一道保护层，爆破后边线岩石面平整、整齐，且不受破坏。②炮眼布置：中心设4个掏槽眼，孔间距1.2m，深1.5m，4个孔均向中心倾斜75°。从掏...
