立式加工中心工作台设计VIP免费

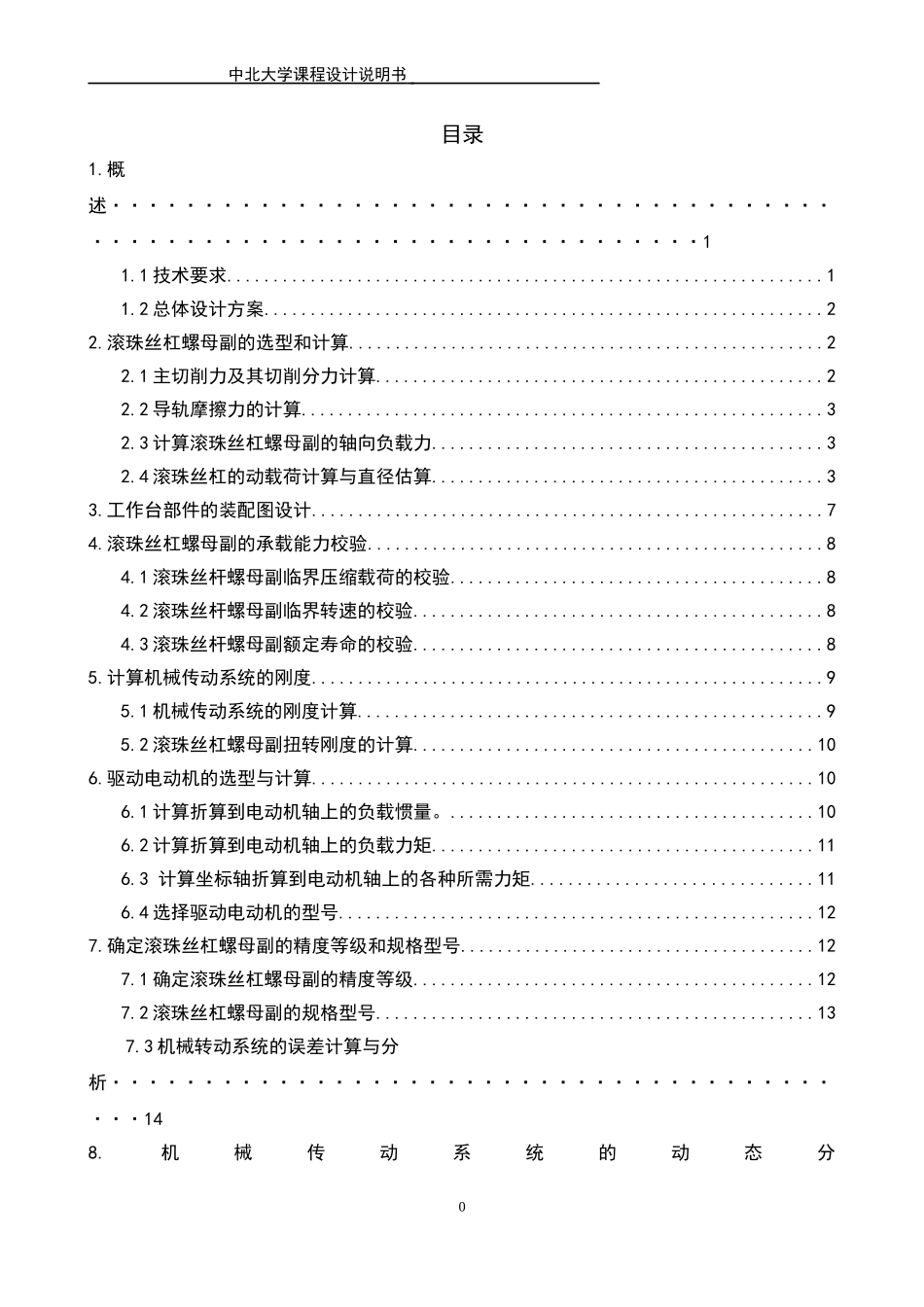

立式加工中心工作台设计_第1页
1/18

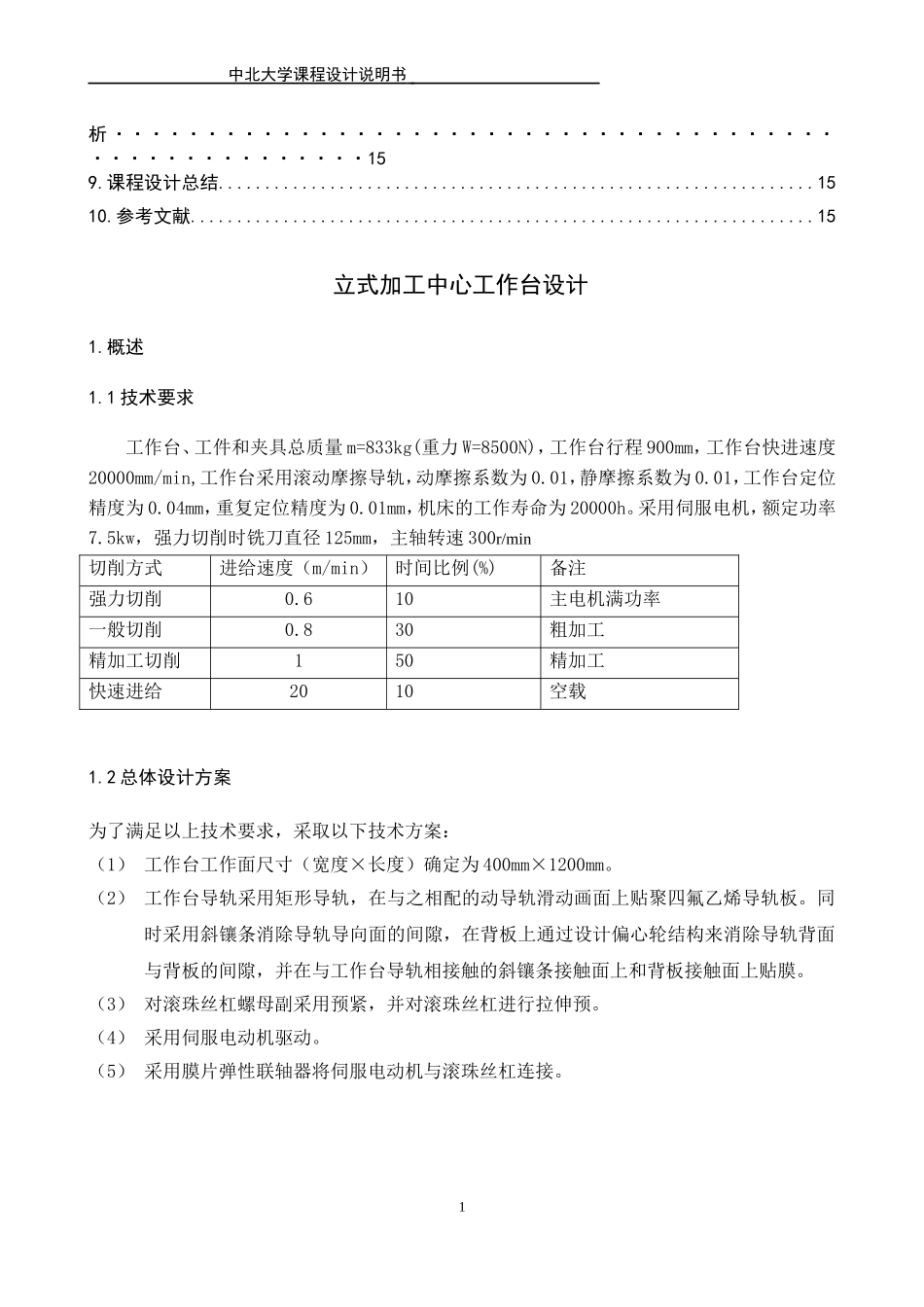

立式加工中心工作台设计_第2页
2/18

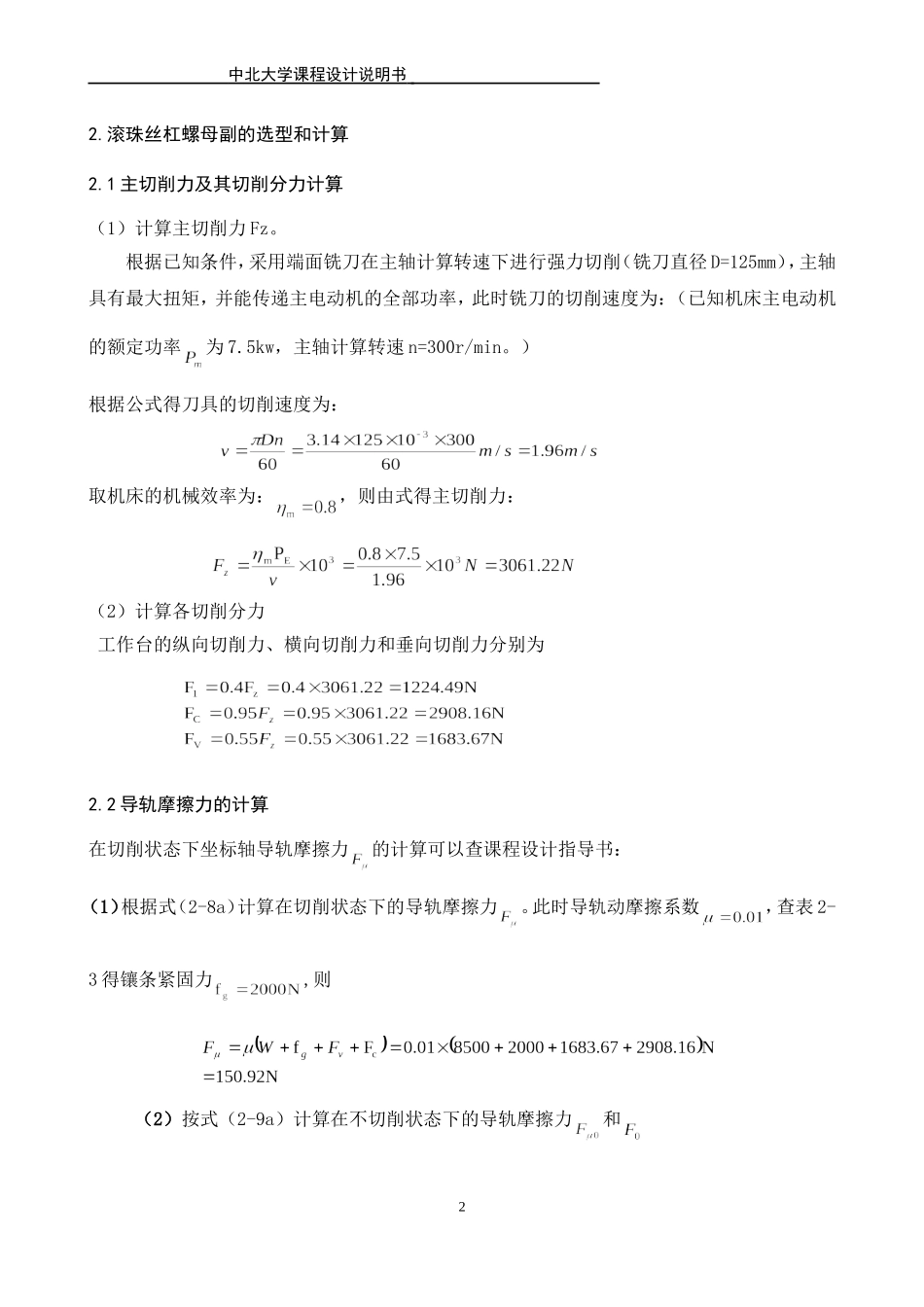

立式加工中心工作台设计_第3页
3/18
中北大学课程设计说明书目录1.概述········································································11.1技术要求................................................................11.2总体设计方案............................................................22.滚珠丝杠螺母副的选型和计算...................................................22.1主切削力及其切削分力计算................................................22.2导轨摩擦力的计算........................................................32.3计算滚珠丝杠螺母副的轴向负载力..........................................32.4滚珠丝杠的动载荷计算与直径估算..........................................33.工作台部件的装配图设计.......................................................74.滚珠丝杠螺母副的承载能力校验.................................................84.1滚珠丝杆螺母副临界压缩载荷的校验........................................84.2滚珠丝杆螺母副临界转速的校验............................................84.3滚珠丝杆螺母副额定寿命的校验............................................85.计算机械传动系统的刚度.......................................................95.1机械传动系统的刚度计算..................................................95.2滚珠丝杠螺母副扭转刚度的计算...........................................106.驱动电动机的选型与计算......................................................106.1计算折算到电动机轴上的负载惯量。.......................................106.2计算折算到电动机轴上的负载力矩.........................................116.3计算坐标轴折算到电动机轴上的各种所需力矩..............................116.4选择驱动电动机的型号...................................................127.确定滚珠丝杠螺母副的精度等级和规格型号......................................127.1确定滚珠丝杠螺母副的精度等级...........................................127.2滚珠丝杠螺母副的规格型号...............................................137.3机械转动系统的误差计算与分析··········································148.机械传动系统的动态分0中北大学课程设计说明书析······················································159.课程设计总结................................................................1510.参考文献...................................................................15立式加工中心工作台设计1.概述1.1技术要求工作台、工件和夹具总质量m=833kg(重力W=8500N),工作台行程900mm,工作台快进速度20000mm/min,工作台采用滚动摩擦导轨,动摩擦系数为0.01,静摩擦系数为0.01,工作台定位精度为0.04mm,重复定位精度为0.01mm,机床的工作寿命为20000h。采用伺服电机,额定功率7.5kw,强力切削时铣刀直径125mm,主轴转速300r/min切削方式进给速度(m/min)时间比例(%)备注强力切削0.610主电机满功率一般切削0.830粗加工精加工切削150精加工快速进给2010空载1.2总体设计方案为了满足以上技术要求,采取以下技术方案:(1)工作台工作面尺寸(宽度×长度)确定为400mm×1200mm。(2)工作台导轨采用矩形导轨,在与之相配的动导轨滑动画面上贴聚四氟乙烯导轨板。同时采用斜镶条消除导轨导向面的间隙,在背板上通过设计偏心轮结构来消除导轨背面与背板的间隙,并在与工作台导轨相接触的斜镶条接触面上和背板接触面上贴膜。(3)对滚珠丝杠螺母副采用预紧,并对滚珠丝杠进行拉伸预。(4)采用伺服电动机驱动。(5)采用膜片弹性联轴器将伺服电动机与滚珠丝杠连接。1中北大学课程设计说明书2.滚珠丝杠...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

立式加工中心工作台设计
