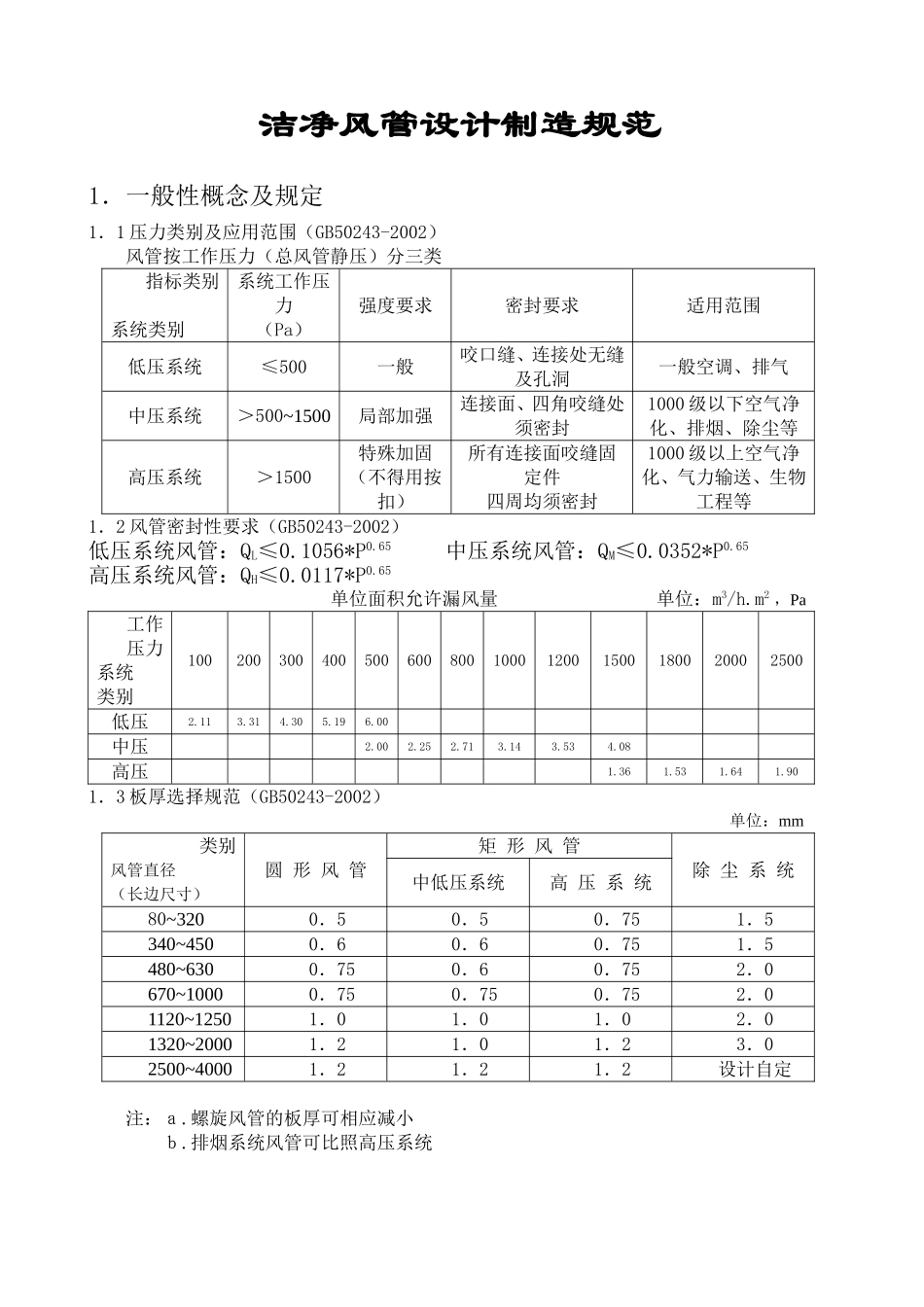

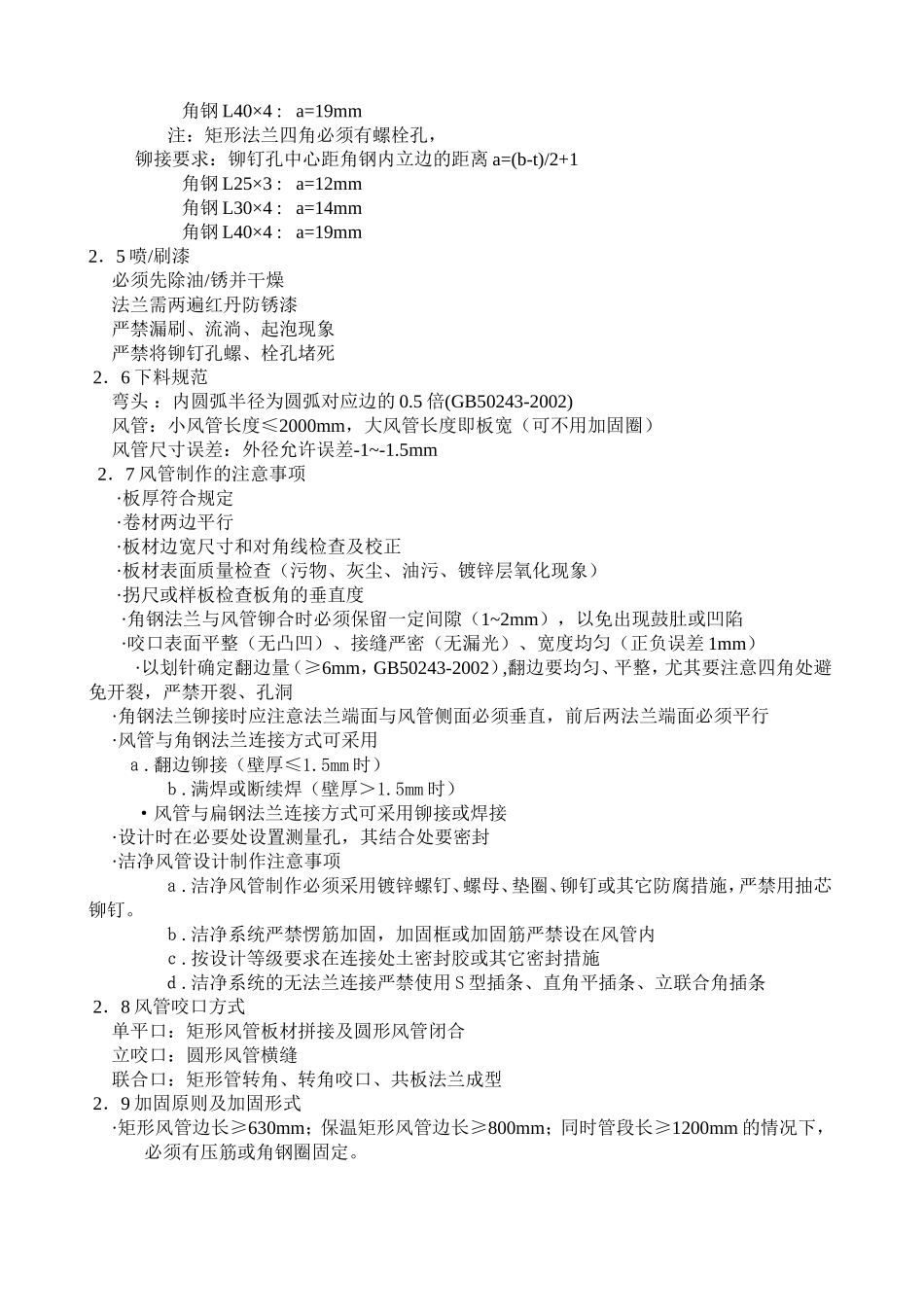

洁净风管设计制造规范1．一般性概念及规定1．1压力类别及应用范围（GB50243-2002）风管按工作压力（总风管静压）分三类指标类别系统类别系统工作压力（Pa）强度要求密封要求适用范围低压系统≤500一般咬口缝、连接处无缝及孔洞一般空调、排气中压系统＞500~1500局部加强连接面、四角咬缝处须密封1000级以下空气净化、排烟、除尘等高压系统＞1500特殊加固（不得用按扣）所有连接面咬缝固定件四周均须密封1000级以上空气净化、气力输送、生物工程等1．2风管密封性要求（GB50243-2002）低压系统风管：QL≤0.1056*P0.65中压系统风管：QM≤0.0352*P0.65高压系统风管：QH≤0.0117*P0.65单位面积允许漏风量单位：m3/h.m2，Pa工作压力系统类别100200300400500600800100012001500180020002500低压2.113.314.305.196.00中压2.002.252.713.143.534.08高压1.361.531.641.901．3板厚选择规范（GB50243-2002）单位：mm类别风管直径（长边尺寸）圆形风管矩形风管除尘系统中低压系统高压系统80~3200．50．50．751．5340~4500．60．60．751．5480~6300．750．60．752．0670~10000．750．750．752．01120~12501．01．01．02．01320~20001．21．01．23．02500~40001．21．21．2设计自定注：ａ.螺旋风管的板厚可相应减小ｂ.排烟系统风管可比照高压系统ｃ.特殊除尘系统板厚设计自定2．风管设计2．1板材选择原则本原则适用于普通通风管路之设计。总则：一般选用优质镀锌板；产地：宝钢、武钢、首钢、攀钢等；表面质量：无明显氧化层、针孔、麻点、起皮、起泡、起瘤、锌层脱落；表面含锌：120~220g/m2,一般选锌层厚的钢板；允许误差：厚度误差为d±0.025mm；非卷板对角线误差≤3mm；选择原则：风管宽度（风管宽度+咬口余量）≤材料板宽；2．2角钢选择原则总则：采购时需出厂合格证质保资料外还需随机抽样检验。方法兰用角钢规格（GB50243-2002）圆形法兰材料规格风管直径法兰材料规格扁钢角钢≤14020×4150~28025×4300~50025×3530~125030×41320~200040×42．3铆钉选择原则铆钉分类：平头、半圆头半圆头铆钉可用液压铆接方式；平头铆钉可用手工铆接方式；手工操作要领：铆头必须压紧、均匀、不要压扁，压实高度长短合适孔不能太大；螺钉规格：￠4×8或￠4≤10铆钉长度计算公式：L=1.1δ+1.4dL:铆钉未铆前长度δ:镀锌钢板加角钢厚度d:铆钉杆直径2．4法兰加工总则：法兰成品焊成后法兰内径需大于风管外径2mm，即：N=(M+2)+1~1.5mm；其中：M—风管外径N—法兰内径切割方法：法兰四角立面需切成45º角焊接要求：法兰对接面处焊口必须平整（必要时需打磨），焊后误差：见2．15钻孔要求：铆钉孔间距150mm(中低压系统)、100mm(高压系统)，铆钉孔（￠4.2）；法兰对接用螺栓孔间距100mm，螺栓孔中心距角钢内立边的距离：a=(b-t)/2+1角钢L25×3:a=12mm角钢L30×4:a=14mm风管大边尺寸(mm)≤630670~12501320~25003000~4000法兰角钢规格(mm)25×330×440×450×5角钢L40×4:a=19mm注：矩形法兰四角必须有螺栓孔，铆接要求：铆钉孔中心距角钢内立边的距离a=(b-t)/2+1角钢L25×3:a=12mm角钢L30×4:a=14mm角钢L40×4:a=19mm2．5喷/刷漆必须先除油/锈并干燥法兰需两遍红丹防锈漆严禁漏刷、流淌、起泡现象严禁将铆钉孔螺、栓孔堵死2．6下料规范弯头：内圆弧半径为圆弧对应边的0.5倍(GB50243-2002)风管：小风管长度≤2000mm，大风管长度即板宽（可不用加固圈）风管尺寸误差：外径允许误差-1~-1.5mm2．7风管制作的注意事项·板厚符合规定·卷材两边平行·板材边宽尺寸和对角线检查及校正·板材表面质量检查（污物、灰尘、油污、镀锌层氧化现象）·拐尺或样板检查板角的垂直度·角钢法兰与风管铆合时必须保留一定间隙（1~2mm），以免出现鼓肚或凹陷·咬口表面平整（无凸凹）、接缝严密（无漏光）、宽度均匀（正负误差1mm）·以划针确定翻边量（≥6mm，GB50243-2002）,翻边要均匀、平整，尤其要注意四角处避免开裂，严禁开裂、孔洞·角钢法兰铆接时应注意法兰端面与风管侧面必须垂直，前后两法兰端面必须平行·风管与角钢法兰连接方式可采用ａ.翻边铆接（壁厚≤1.5mm时）ｂ.满焊或断续焊（壁厚＞1.5mm时）·风管与扁钢法兰连接...
