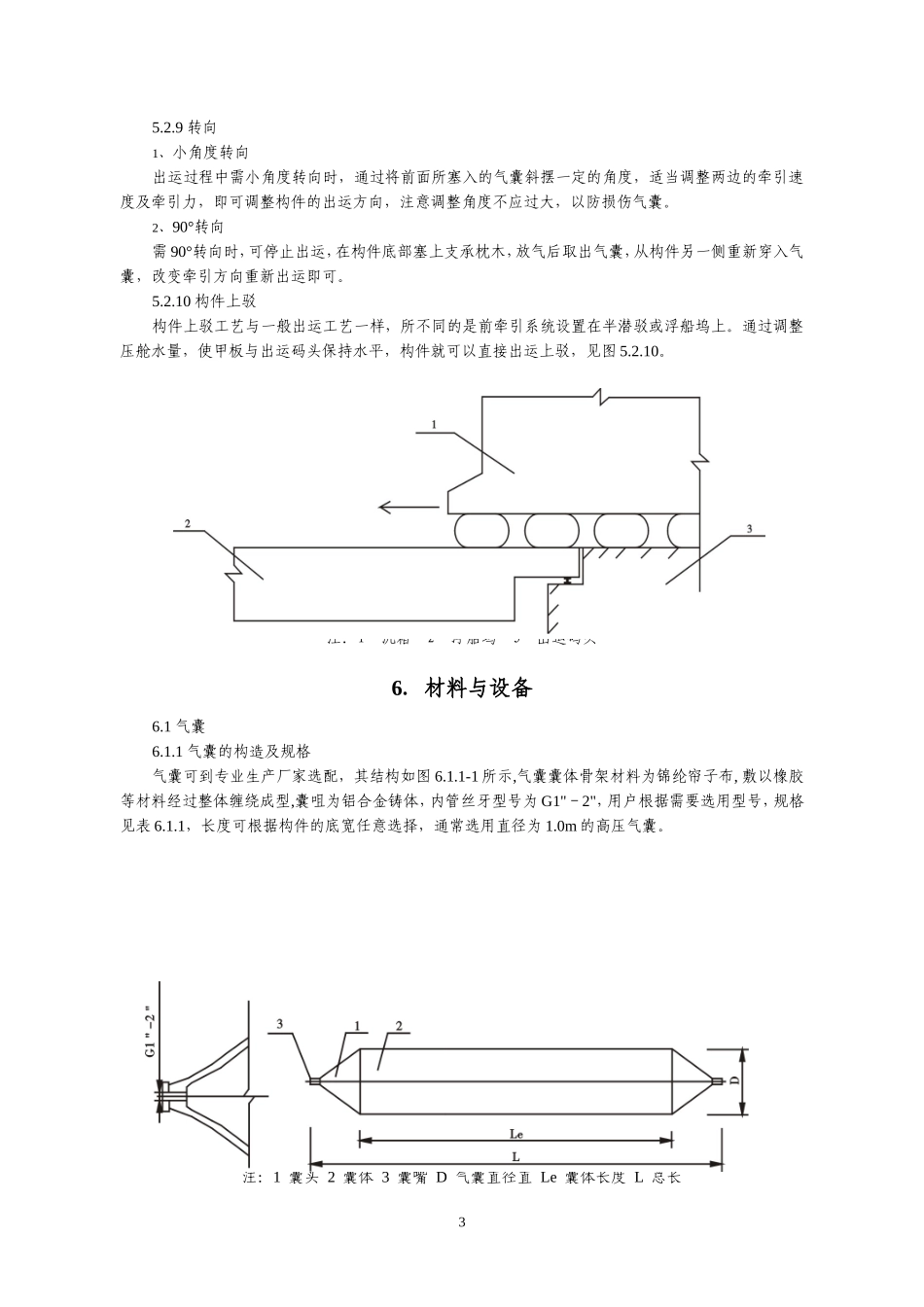

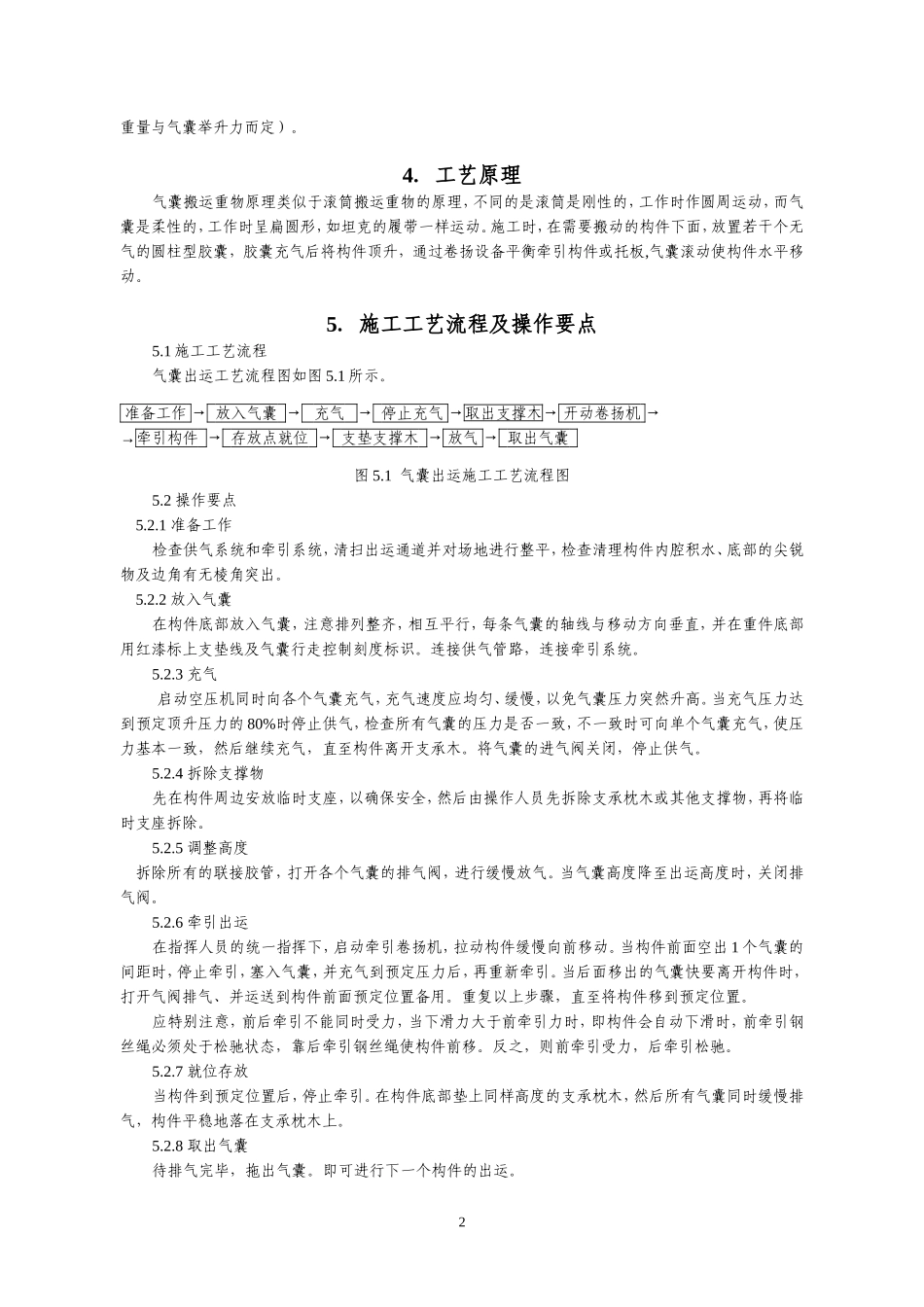

气囊搬运重件工法中交第四航务工程局有限公司中交第三航务工程局有限公司（执笔人：陈华盛、伊左林、冯国耀、吕黄、郑韶真）1．前言随着现代港口建设向深水型大吨位码头发展，重力式码头结构的构件越来越大，小的数百吨重至几千吨。因起重设备的能力有限，解决大吨位构件的出运及吊装问题，是现代大型深水港口建设必须解决的技术问题。1996年在深沪港采用气囊搬运500t沉箱取得初步成功，随后在多个工地施工中，采用该工艺出运了大批从500t至3000多t的构件，使该工艺更趋成熟。目前，已发展到采用气囊搬运工艺，直接将数千吨的大型构件搬运上半潜驳或浮船坞，以便构件进行浮游安装。大型构件的出运、安装不再依赖于大型起重设备。并且该工艺投资少，操作简便、安全可靠，具有很好的发展前景。该工艺获交通部1998年科学技术进步三等奖，并在其后的推广应用中多次获中港集团、中港第四航务工程局的科技进步奖。2．工法特点2.1不需要大型专业预制厂和大型起重设备，就可以对数百吨至数千吨的构件进行出运或转堆，也可以直接出运上驳，设备投入简单，只需几台常用的设备，如卷扬机、空气压缩机等及若干条气囊，工程成本低，工期得以保证。2.2无需占用较长的码头岸线。与采用在已有的码头或护岸前沿预制、大型起重设备出运或滑道下水的工艺比较，采用气囊搬运工艺可将施工所占用的水域、岸线减小至最低限度。2.3气囊可到专业生产厂订购，而且可制成不同长度及不同工作压力，以适应各种规格构件的需要,气囊可以修补,使用寿命长。2.4气囊作用于构件底板及地面的面积大，对构件的支撑力小，不易损伤构件，对场地要求不高。2.5操作简便、安全可靠,只需对气囊充气，顶升重件，开启牵引系统，即可实现沉箱的水平移动。气囊是柔软弹性体，其受力变形的缓冲作用保证了构件搬运过程的安全。2.6可以作小角度转向及90°转向，适合各种不规则的施工场地。3．适用范围3.1适用于没有大型起重设备，远离基地的临时预制场进行出运或转堆大型混凝土构件。3.2在没有大型起重船的情况下,可将大型构件直接运上半潜驳或浮船坞，以便构件进行浮游安装。3.3对于底板面积偏小，如无底大圆筒,需在构件底部安放托板或设置临时底板，增大与气囊的接触面积，以适用本工法。3.4气囊搬运重物对场地要求不高，不需设置混凝土地面，一般的码头面，简易二灰稳定路面或经压实处理的砂滩，只要平整无尖锐物均适合。3.5气囊搬运场地布置成长条型，具体长度和宽度以构件预制数量和施工工期而定，场地前面是出运码头、滑道、沙滩。水深视工程船舶（起重船、半潜驳或浮船坞）或构件吃水深度而定，当场地的坡度在0.5%以上时，必须设置溜尾系统，在后面平衡设置卷扬机拉住重物，以防重物自动下滑造成倾翻事故。3.6预制混凝土构件采用活动底模板，底模可用工字钢并排设置，工字钢之间距离必须保证能放入气囊，工字钢之间填满砂并密实，底模板离地最小高度不应小于0.3m。最大高度不应大于0.5m（视构件1重量与气囊举升力而定）。4．工艺原理气囊搬运重物原理类似于滚筒搬运重物的原理，不同的是滚筒是刚性的，工作时作圆周运动，而气囊是柔性的，工作时呈扁圆形，如坦克的履带一样运动。施工时，在需要搬动的构件下面，放置若干个无气的圆柱型胶囊，胶囊充气后将构件顶升，通过卷扬设备平衡牵引构件或托板,气囊滚动使构件水平移动。5．施工工艺流程及操作要点5.1施工工艺流程气囊出运工艺流程图如图5.1所示。准备工作→放入气囊→充气→停止充气→取出支撑木→开动卷扬机→→牵引构件→存放点就位→支垫支撑木→放气→取出气囊图5.1气囊出运施工工艺流程图5.2操作要点5.2.1准备工作检查供气系统和牵引系统，清扫出运通道并对场地进行整平，检查清理构件内腔积水、底部的尖锐物及边角有无棱角突出。5.2.2放入气囊在构件底部放入气囊，注意排列整齐，相互平行，每条气囊的轴线与移动方向垂直，并在重件底部用红漆标上支垫线及气囊行走控制刻度标识。连接供气管路，连接牵引系统。5.2.3充气启动空压机同时向各个气囊充气，充气速度应均匀、缓慢，以免气囊压力突然升高。当充气压力达到预定顶升压力的80%时停止供气，检查所有气囊的压力是...
