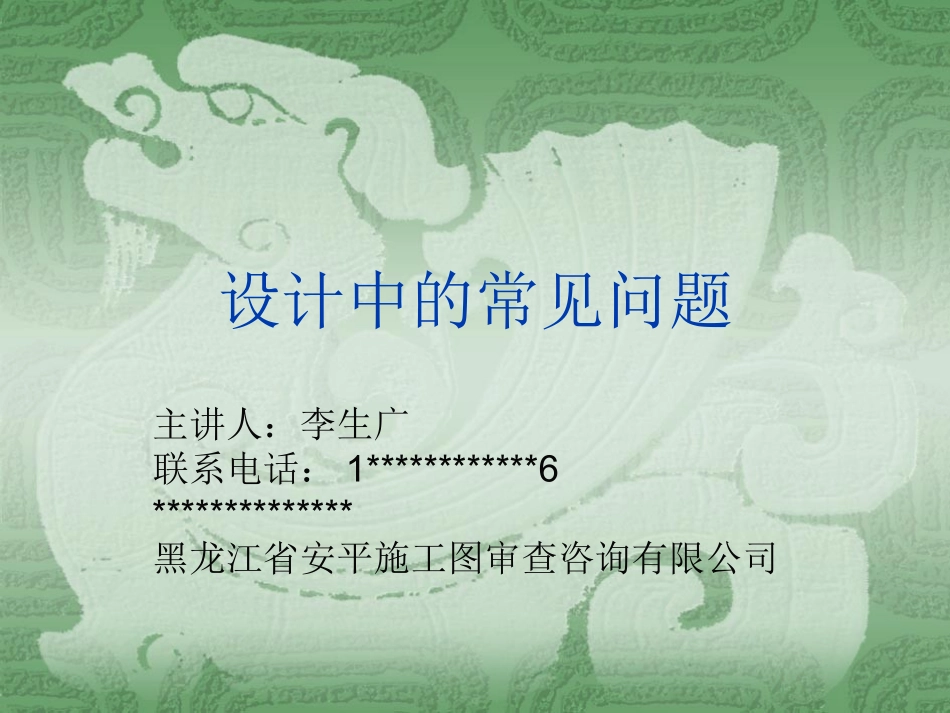

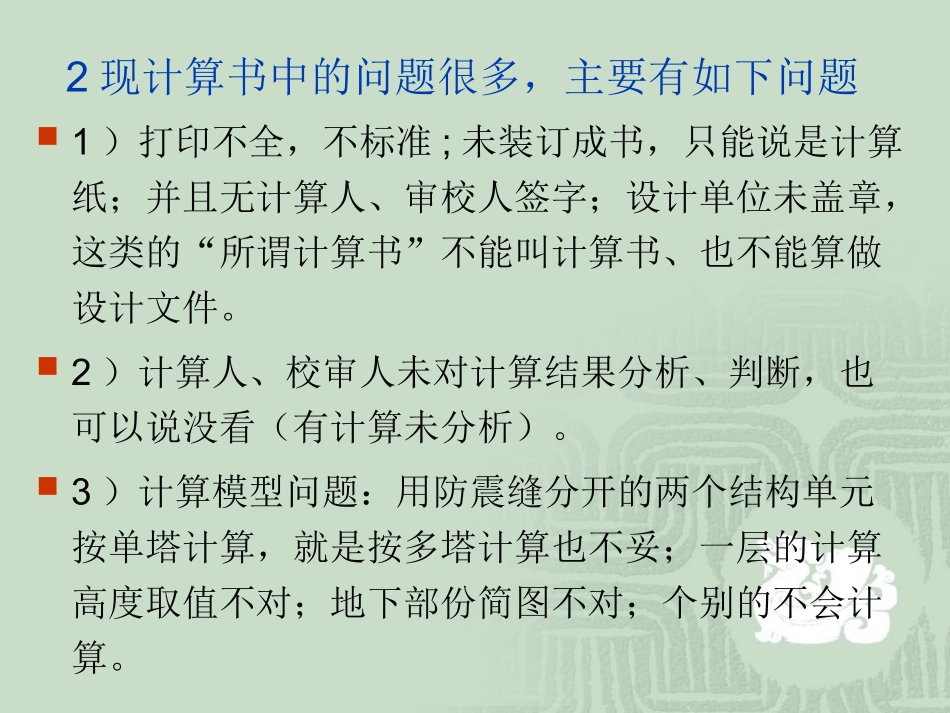

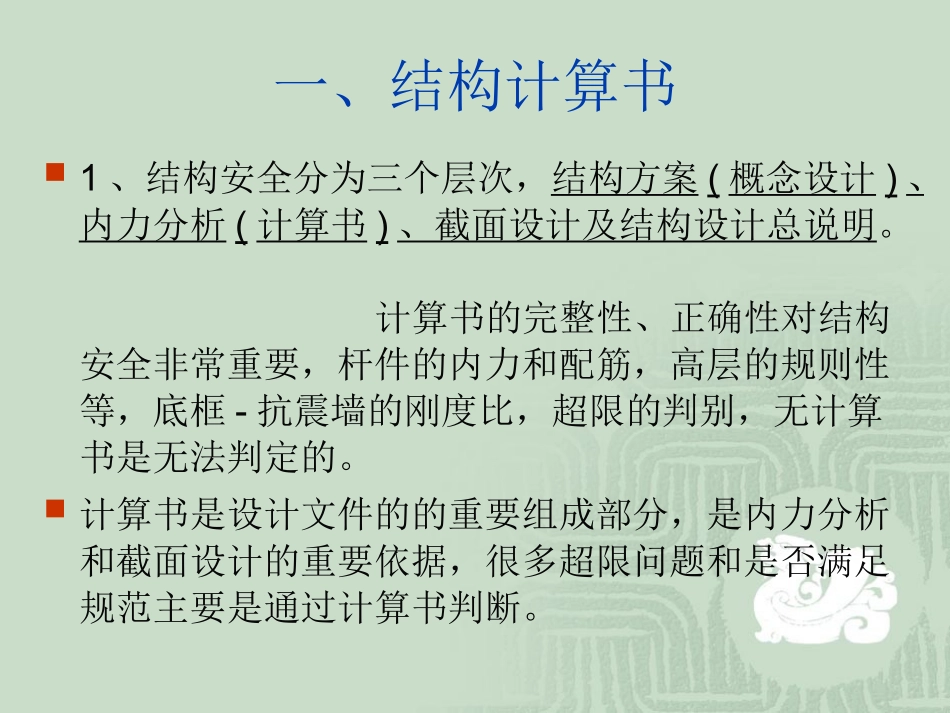

设计中的常见问题主讲人：李生广联系电话：1************6**************黑龙江省安平施工图审查咨询有限公司一、结构计算书1、结构安全分为三个层次，结构方案(概念设计)、内力分析(计算书)、截面设计及结构设计总说明。计算书的完整性、正确性对结构安全非常重要，杆件的内力和配筋，高层的规则性等，底框-抗震墙的刚度比，超限的判别，无计算书是无法判定的。计算书是设计文件的的重要组成部分，是内力分析和截面设计的重要依据，很多超限问题和是否满足规范主要是通过计算书判断。2现计算书中的问题很多，主要有如下问题1）打印不全，不标准;未装订成书，只能说是计算纸；并且无计算人、审校人签字；设计单位未盖章，这类的“所谓计算书”不能叫计算书、也不能算做设计文件。2）计算人、校审人未对计算结果分析、判断，也可以说没看（有计算未分析）。3）计算模型问题：用防震缝分开的两个结构单元按单塔计算，就是按多塔计算也不妥；一层的计算高度取值不对；地下部份简图不对；个别的不会计算。2）采用手算或小软件计算的构件中的结构计算书，应给出构件平面布置简图和计算简图、荷载取值的计算或说明(整体电算时也必须有)；结构计算书内容应完整清楚，计算步骤条理分明，引用数据应有可靠依据，采用计算图表及不常用的计算公式，应注明其来源出处，构件编号、计算结果应与图纸一致。3、计算书：1)计算模型的建立，必要的简化计算与处理，应符合结构的实际工作情况，应符合现行工程建设标准的规定。3）当采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过鉴定。应有导荷计算并输出。输入的总信息、计算模型、几何简图、荷载简图应符合本工程的实际情况并打印输出；报审时应提供所有计算文本。当采用不常用的程序计算时，尚应提供该程序的使用说明书。计算结果对多高层混凝土结构应提供结构自振周期及周期比Tt/T1、位移及位移比、楼层地震剪力系数及总地震剪力、楼层侧向刚度比、轴压比、梁柱内力组合平面包络图、超筋超限信息、配筋平面等并打印输出；对砌体结构应提供抗震验算结果、承载力验算结果、砌体高厚比验算结果等；对钢结构应提供结构自振周期及周期比Tt/T1、位移及位移比、楼层地震剪力系数及总地震剪力、楼层侧向刚度比、强度及稳定计算结果等。基础设计时采用的内力标准值、设计值及地基变形计算时所用的准永久值的平面简图。地基沉降计算结果(沉降量、沉降差)输出。承台计算、基础内力配筋计算及结果输出。地基承载力计算结果输出。桩基承载力计算、桩身强度计算及结果输出。楼梯计算及结果输出。4）复杂结构应采用不少于两个不同力学模型分析软件进行整体计算。5）所有计算机计算结果，应经分析判断确认其合理、有效后方可用于工程设计。如计算结果不能满足规范要求时应做必要的调整。特殊情况下，当确有依据不做调整时，应说明其理由，采取相应加强措施，并在计算书的相应位置上予以注明。6)当结构设计过程中实际的荷载、布置等与计算书中采用的参数有变化时，应对计算书进行相应的调整。当变化不大不做调整时，应进行分析，并将分析的过程和结果写在计算书的相应位置上。7）计算内容应当完整，所有计算书均应装订成册，并经过校审，由有关责任人（总计不少于三人）在计算书封面上签字。设计单位和注册结构工程师应在计算书封面上盖章。二、结构设计总说明1工程概况（1）工程地点、工程分区、主要功能。(2)设计应明确结构的用途，在设计使用年限内未经技术鉴定或设计许可，不得改变结构的用途和使用环境。（3）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，主要结构跨度，特殊结构及造型的简要结构说明，工业厂房的吊车吨位、台数、工作制等。现说明中大多数未写此内容。2设计依据1）主体结构设计使用年限2）自然条件：基本风压、基本雪压、抗震设防烈度等；非正确写法：建筑所在场地地震烈度6度，该工程抗震设防6度。3）工程地质勘察报告；4）场地地震安全性评价报告（必要时提供）；甲类建筑做安评。5）建设单位提出的与结构有关的符合有关标准、法规的...
