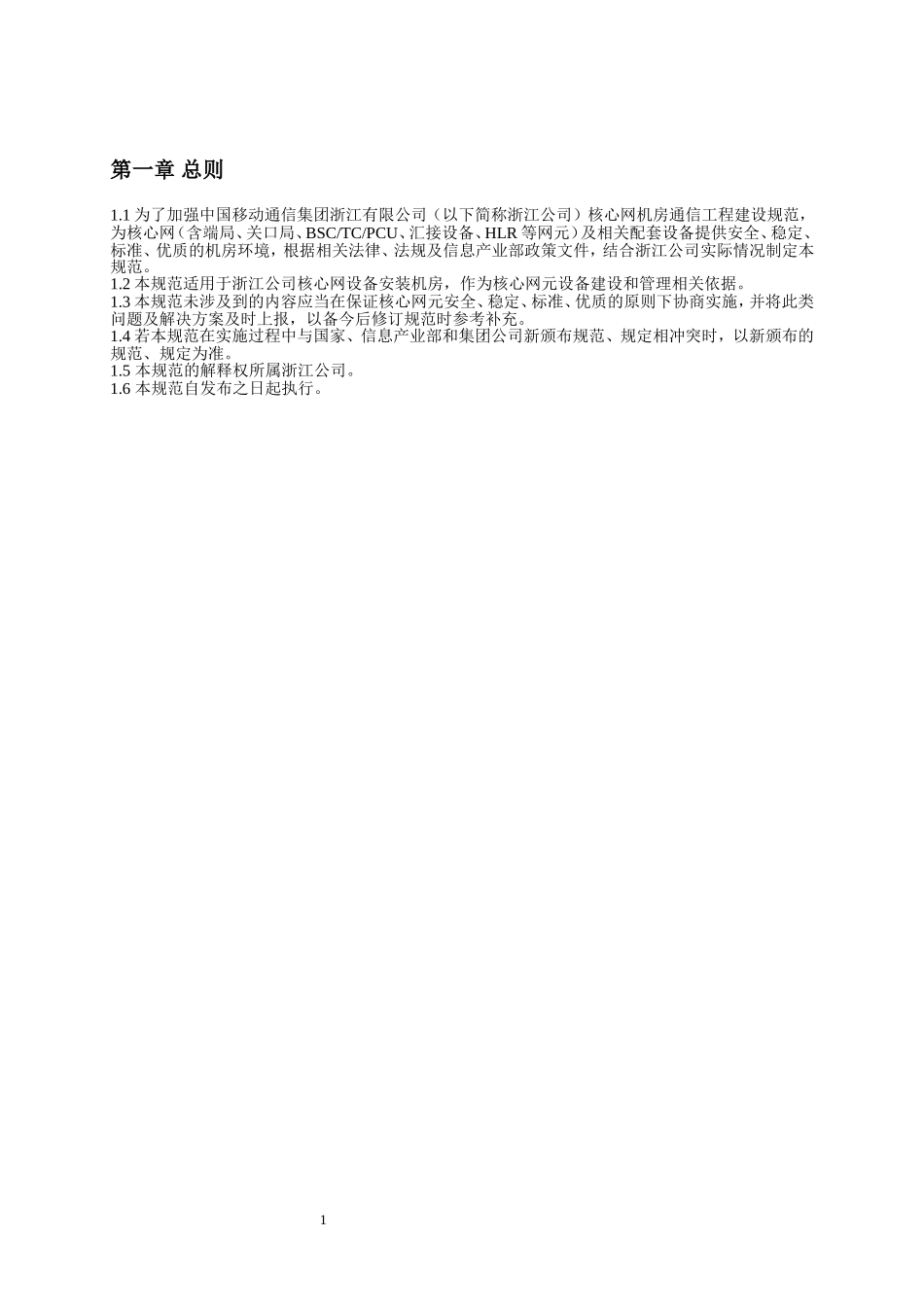

第一章总则1.1为了加强中国移动通信集团浙江有限公司（以下简称浙江公司）核心网机房通信工程建设规范，为核心网（含端局、关口局、BSC/TC/PCU、汇接设备、HLR等网元）及相关配套设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合浙江公司实际情况制定本规范。1.2本规范适用于浙江公司核心网设备安装机房，作为核心网元设备建设和管理相关依据。1.3本规范未涉及到的内容应当在保证核心网元安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报，以备今后修订规范时参考补充。1.4若本规范在实施过程中与国家、信息产业部和集团公司新颁布规范、规定相冲突时，以新颁布的规范、规定为准。1.5本规范的解释权所属浙江公司。1.6本规范自发布之日起执行。1第二章机房环境2.1平面2.1.1通信主机房除有特殊要求外，一般不作分隔。近期只安装部分通信设备时，可将未装机部分进行临时性分隔，但分隔必须符合消防要求，并应采取措施，保证这些临时性分隔在后期改建拆除时不影响设备的正常运转。2.1.2通信机房在进行功能分配时，应考虑各功能机房的相互关系，有关联的机房宜就近设置。电力电池室和传输机房应尽量考虑设置在各自的负荷中心；配电室宜设置在主楼。2.2高度生产机房的层高，应由工艺生产要求的净高、结构层、建筑层和风管等高度构成。工艺生产要求的净高，应由电信设备的高度、电缆槽道(活动地板)和波导管的高度、施工维护所需的高度等因素确定。通信生产机房的室内净高值见下表。通信生产机房的净高值机房类别净高(m)备注核心网机房不低于3.3考虑架高≤2.2m,如确定架高2.6m,净高要求3.5m以上2.3承重2.3.1通信建筑楼面等效均布活荷载的标准值，应根据工艺提供的设备重量、底面尺寸、安装排列方式以及建筑结构梁板布置等条件，按内力等值的原则计算确定。2.3.2工程建设时，结合通信设备集成度提高和分散供电等发展趋势，考虑到将来可能发生的变化，应对核心网机房楼面均布活荷载值进行协调统一，以提高机房的利用率和灵活性。2.3.4通信建筑楼面均布活荷载的标准值，可按下表采用：通信建筑楼面均布活荷载值序号机房类别标准值（kN/m2）准永久值系数板次梁主梁1电力室（有不间断电源的开间），阀控式蓄电池室（蓄电池组四层双列摆放）16.013.010.00.82电力室（无不间断电源的开间），阀控式蓄电池室（蓄电池组四层单列摆放），蓄电池室（一般蓄电池单层双列摆放）13.011.07.03交换设备机房10.08.06.04楼梯3.50.42注1、表列荷载适用于按单向板配筋的现浇板及板跨方向与机架排列方向（荷载作用面的长边）相垂直的预制板等楼面结构，按双向板配筋的现浇板亦可参照使用；2、表列荷载不包括隔墙、吊顶荷载；3、由于不间断电源设备较重，设计时也可按照该设备的重量、底面尺寸、排列方式等对设备作用处的楼面进行结构处理；4、序号3中机房的荷载，考虑了分散供电时蓄电池进入机房增加的荷重。5、设备放置在楼板上，承重将依次传导到次梁和主梁，因此对楼板的承重要求最高，次梁次之，主梁要求最低。6、具体承重要求请结构专业工程师核算，以结构专业工程师要求为准。2.4温度和湿度机房温湿度条件应满足所安装设备的要求，在设备未选定时，按下表的要求。机房温湿度条件要求机房名称温度（℃）相对湿度（％）长期工作条件注①长期工作条件注①交换系统及外围设备18～2830～75注：①环境正常工作条件（即长期工作条件）的温湿度应是在地板上1.5米和在设备前方0.4米处测量的数值；短期工作定为连续不超过48小时和每年积累不超过15天。2.5气压机房气压要求：70～106Kpa2.6电磁干扰要求机房内无线电干扰场强，在频率范围为0.15～500MHz时，应不大于126dB（μV／m），磁场干扰场强应不大于800A/m（10奥斯特）；雷达干扰场强峰值应不大于160dB（μV／m）。交换机房应有防静电措施，其空间的静电感应电压不得超过2500V；机房内地板、通信设备、工作台、操作人员等静电电压（对地）绝对值应小于200V，静电保护接地电阻应不大于10Ω。交换机房应远离如11万伏以上的超高压变电站、电气化铁道等强电干扰源。机房周围有工业、科学和医用射频...
