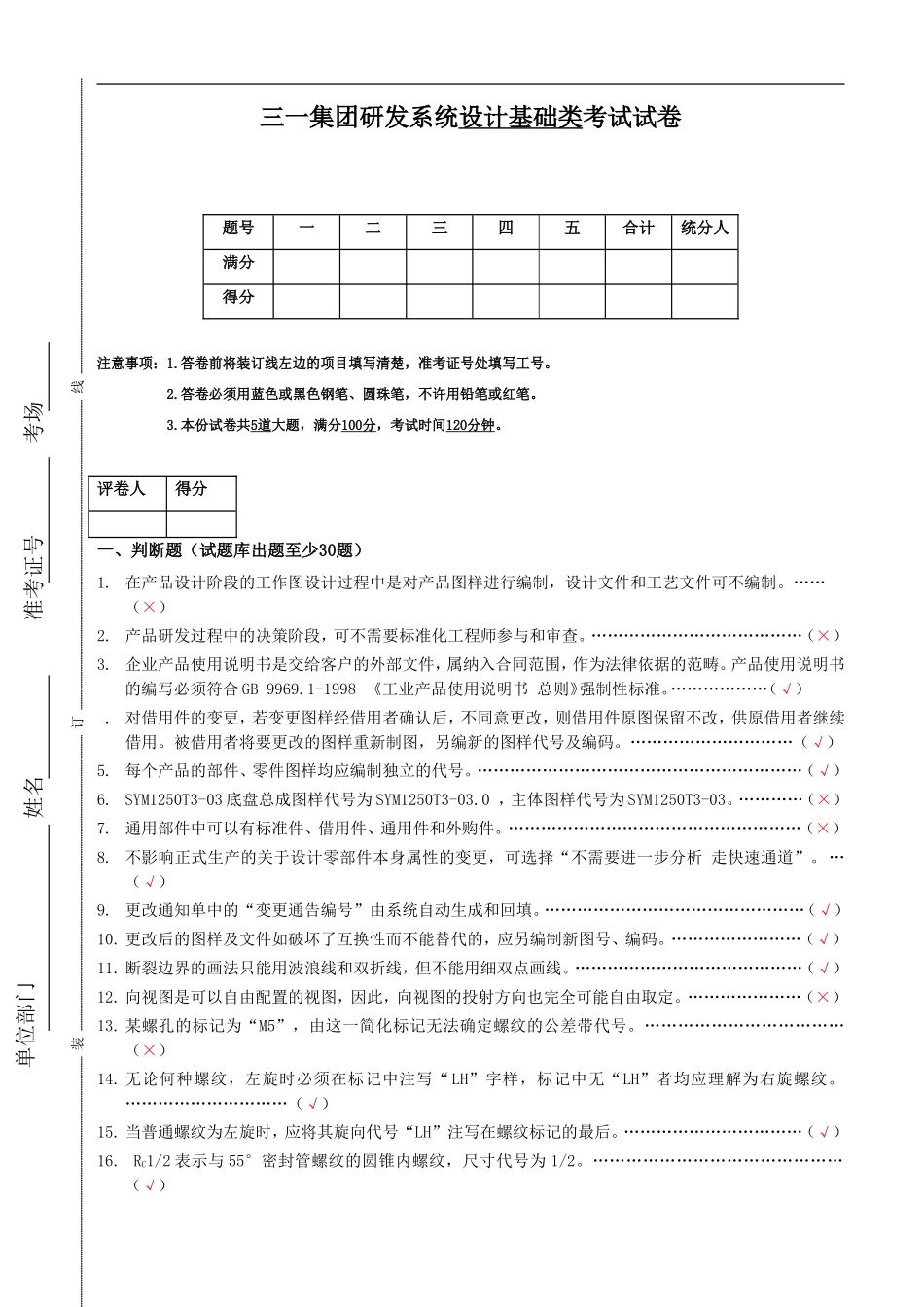

三一集团研发系统设计基础类考试试卷题号一二三四五合计统分人满分得分注意事项：1.答卷前将装订线左边的项目填写清楚，准考证号处填写工号。2.答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。3.本份试卷共5道大题，满分100分，考试时间120分钟。评卷人得分一、判断题（试题库出题至少30题）1.在产品设计阶段的工作图设计过程中是对产品图样进行编制，设计文件和工艺文件可不编制。……（×）2.产品研发过程中的决策阶段，可不需要标准化工程师参与和审查。…………………………………（×）3.企业产品使用说明书是交给客户的外部文件，属纳入合同范围，作为法律依据的范畴。产品使用说明书的编写必须符合GB9969.1-1998《工业产品使用说明书总则》强制性标准。………………（√）4.对借用件的变更，若变更图样经借用者确认后，不同意更改，则借用件原图保留不改，供原借用者继续借用。被借用者将要更改的图样重新制图，另编新的图样代号及编码。…………………………（√）5.每个产品的部件、零件图样均应编制独立的代号。……………………………………………………（√）6.SYM1250T3-03底盘总成图样代号为SYM1250T3-03.0，主体图样代号为SYM1250T3-03。…………（×）7.通用部件中可以有标准件、借用件、通用件和外购件。………………………………………………（×）8.不影响正式生产的关于设计零部件本身属性的变更，可选择“不需要进一步分析走快速通道”。…（√）9.更改通知单中的“变更通告编号”由系统自动生成和回填。…………………………………………（√）10.更改后的图样及文件如破坏了互换性而不能替代的，应另编制新图号、编码。……………………（√）11.断裂边界的画法只能用波浪线和双折线，但不能用细双点画线。……………………………………（√）12.向视图是可以自由配置的视图，因此，向视图的投射方向也完全可能自由取定。…………………（×）13.某螺孔的标记为“M5”，由这一简化标记无法确定螺纹的公差带代号。………………………………（×）14.无论何种螺纹，左旋时必须在标记中注写“LH”字样，标记中无“LH”者均应理解为右旋螺纹。…………………………（√）15.当普通螺纹为左旋时，应将其旋向代号“LH”注写在螺纹标记的最后。……………………………（√）16.RC1/2表示与55°密封管螺纹的圆锥内螺纹，尺寸代号为1/2。………………………………………（√）考场准考证号姓名单位部门装订线17.55°密封管螺纹和60°非密封管螺纹均可各自组成圆锥内螺纹与圆锥外螺纹的配合，或圆柱内螺纹与圆锥外螺纹的配合。……………………………………………………………………………………（√）18.GB/T17452规定的三类剖切面可分别简称为单一剖、阶梯剖和复合剖。………………………………（√）19.下列任选基准的标注都是错误的。………………………………………………………………………（×）20.以下两种孔轴的配合标注都是正确的。…………………………………………………………………（√）21.基本尺寸只能是整数值。…………………………………………………………………………………（×）22.若零件的尺寸取决于刚度，则应选用弹性模量较大的材料。…………………………………………（√）23.零件的实际状态仅取决于尺寸和形状误差的综合影响。………………………………………………（×）24.结构工艺性的好坏与具体的生产条件有关。……………………………………………………………（√）25.根据相配合的孔、轴公差带的关系，可分为间隙配合、过渡配合和过盈配合。………………………（√）26.为保证零件的使用要求和经济性，在满足使用要求的前提下，尽量选用较高的公差等级。………（×）27.零件的互换性程度愈高愈好。……………………………………………………………………………（×）28.过渡配合可能有间隙，也可能有过盈。因此，过渡配合可能是间隙配合，也可能是过盈配合。……（×）29.在满足功能要求的前提下，要尽量选用较大的表面粗糙度参数值，以降低制造成本，取得良好的经济效益。…………………………………………………………...
