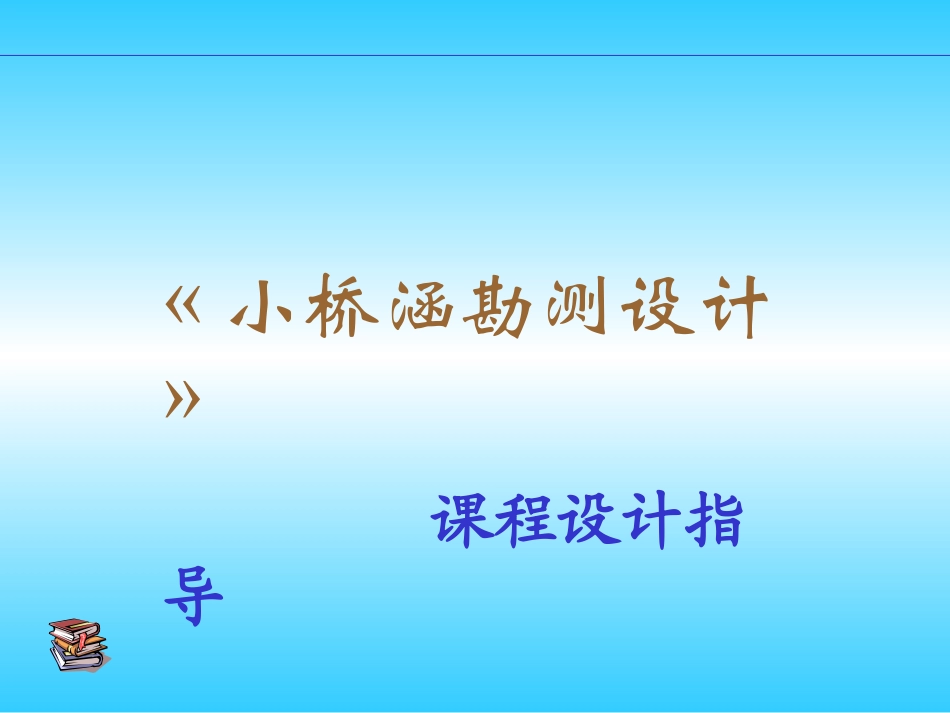

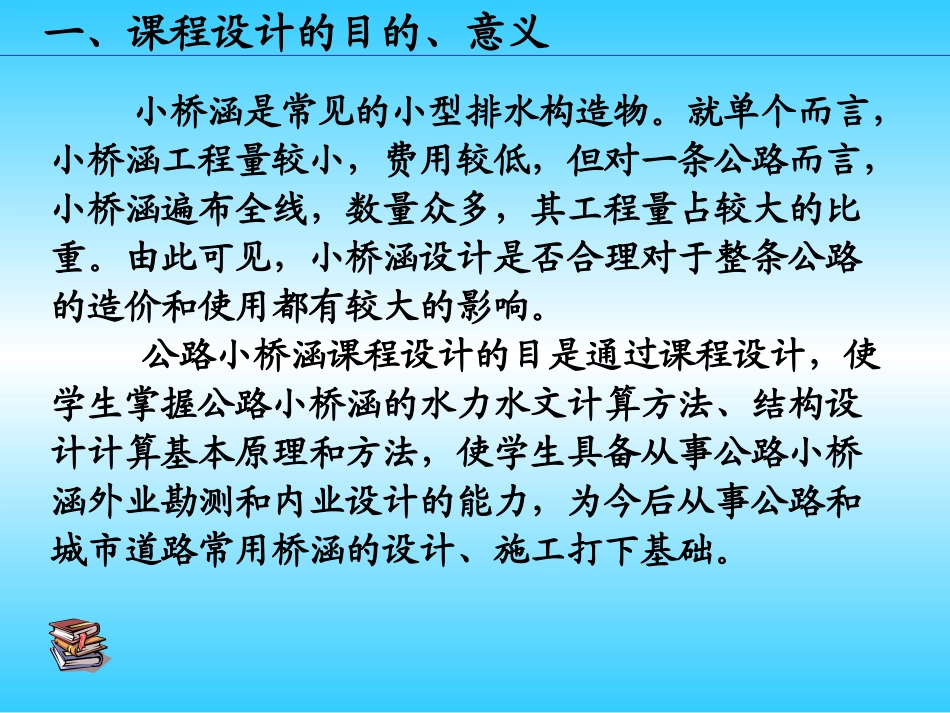

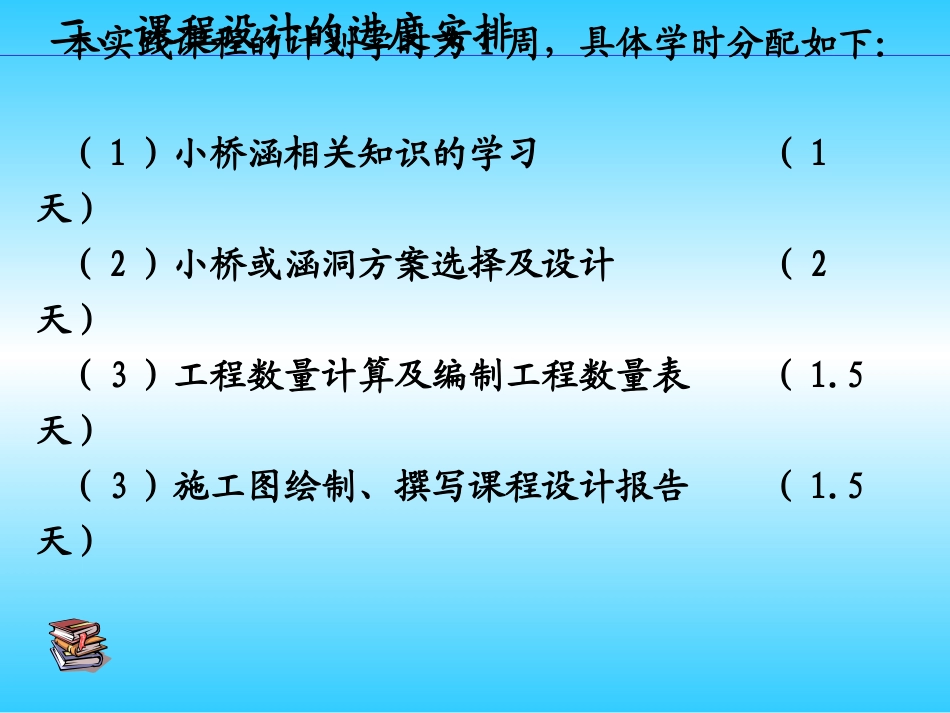

«小桥涵勘测设计»课程设计指导小桥涵是常见的小型排水构造物。就单个而言，小桥涵工程量较小，费用较低，但对一条公路而言，小桥涵遍布全线，数量众多，其工程量占较大的比重。由此可见，小桥涵设计是否合理对于整条公路的造价和使用都有较大的影响。公路小桥涵课程设计的目是通过课程设计，使学生掌握公路小桥涵的水力水文计算方法、结构设计计算基本原理和方法，使学生具备从事公路小桥涵外业勘测和内业设计的能力，为今后从事公路和城市道路常用桥涵的设计、施工打下基础。一、课程设计的目的、意义本实践课程的计划学时为1周，具体学时分配如下：（1）小桥涵相关知识的学习（1天）（2）小桥或涵洞方案选择及设计（2天）（3）工程数量计算及编制工程数量表（1.5天）（3）施工图绘制、撰写课程设计报告（1.5天）二、课程设计的进度安排三、课程设计内容根据地形图选择桥涵位置,确定小桥涵中心桩号及与水流交角。1、桥涵位置的选择涵洞设置常见位置:1、沟心设涵。2、农田灌溉涵洞。3、凹形竖曲线低点设涵。4、陡坡变缓坡处，变坡点设涵。5、陡坡急弯处设涵。涵洞与水流交角：正交斜交本设计假定涵洞中心桩号K*+***，涵洞与水流正交。2、流量计算根据黑龙江省公路勘测设计院提供的地区性经验公式，计算桥涵位处流量大小。经验公式：65.02.0FSCiQp)1(24)16.1(nPpHS日HCHvP)1(5.3/VSCC：多年平均最大日降雨量：设计雨力：指数：流域面积：流域坡度：综合系数Q：设计流量CipSFn日HF2KmiC序号/公路等级11.30.020.25一级公路21.40.020.26一级公路31.50.020.27一级公路41.50.010.28二级公路51.40.010.29二级公路61.30.010.30二级公路本设计采用参数值：3、孔径计算确定小桥涵孔径及孔数。方法：依据涵洞泄水能力及水力计算表选择。采用进口不升高形式。4、布置设计包括：小桥涵平面布置设计，涵洞纵面布置设计及涵洞洞口布置设计。涵洞形式可以采用箱涵或圆管涵。洞口形式可以采用八字墙式洞口或锥坡式洞口。小桥涵结构尺寸设计、涵洞长度计算、涵底标高计算、基础设计，涵洞洞口几何尺寸及铺砌加固设计。5、几何设计本设计小桥涵结构尺寸设计、基础设计，涵洞洞口几何尺寸及铺砌加固设计参考标准图或设计施工图。涵洞长度计算考虑路基宽度及边坡坡度。涵底标高假定。HH’hshdhmht1l2l3lL6、工程数量计算对完成几何设计的小桥涵进行工程数量计算，包括洞口及铺砌加固工程数量。选择各部分材料，计算几何体积，填写涵洞工程数量表。要求：将各部分计算过程及结果详细写进设计说明书。1.课程设计说明书一份；2.小桥涵布置图一张。（A3图纸）四、课程设计完成后应提交的成果五、基本要求《课程设计报告》①封面（打印）：按照规范填写；②目录（手写）：包括全文章节的标题（可编至3级标题，例如设计说明：1涵洞位置选择、1.1选择依据、1.1.1平原区涵洞选择）；2计算书：尺寸设计及公式计算；3设计图标，包含工程数量表；……③正文（手写）：要求思路清晰，步骤完整，内容正确，字迹工整；④参考文献（手写）。•1．孙家驷，公路小桥涵勘测设计（第三版），北京：人民交通出版社，2009.•2．薛安顺，公路小桥涵勘测设计与示例，北京：人民交通出版社，2006．•3．中华人民共和国行业标准，公路桥涵设计通用规范（JTGD60-2004），北京：人民交通出版社，2004．•4．河北交规院，公路小桥涵设计手册，北京：人民交通出版社，2001．•5.JTG/TD65-04—2007，公路涵洞设计细则，北京：人民交通出版社，2007．•6.JT/GBQ003-2003，公路桥涵标准图—钢筋混凝土盖板涵，北京：人民交通出版社，2003.六、主要参考资料
