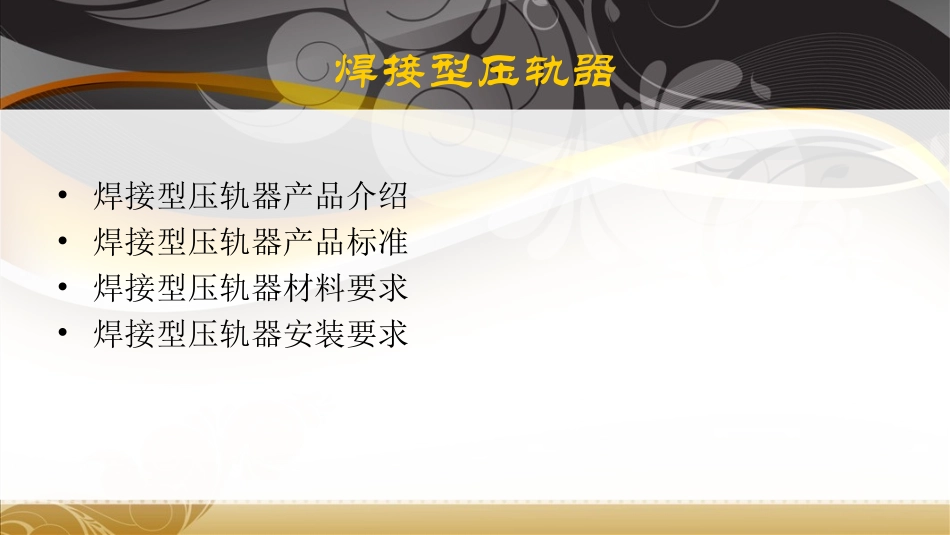

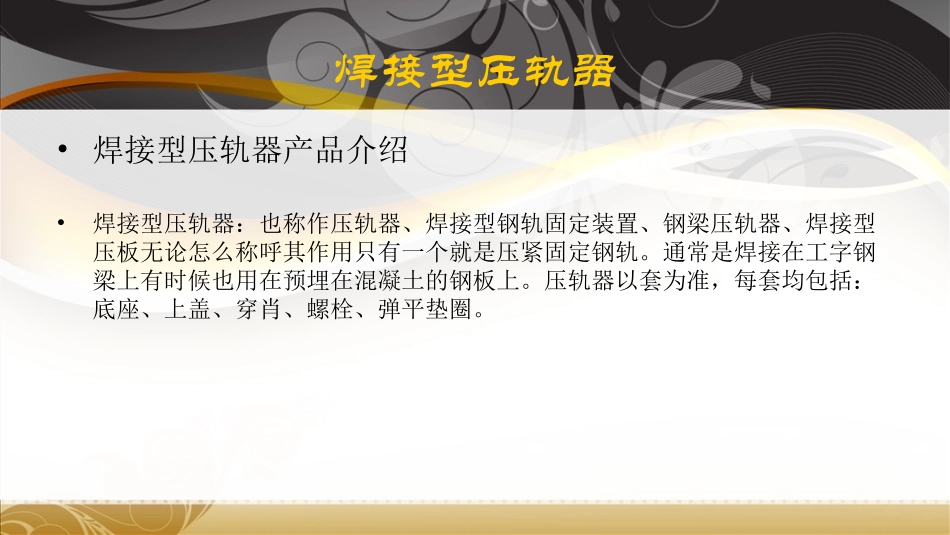

焊接型压轨器焊接型压轨器制作人：zmjt10焊接型压轨器•焊接型压轨器产品介绍•焊接型压轨器产品标准•焊接型压轨器材料要求•焊接型压轨器安装要求焊接型压轨器•焊接型压轨器产品介绍•焊接型压轨器：也称作压轨器、焊接型钢轨固定装置、钢梁压轨器、焊接型压板无论怎么称呼其作用只有一个就是压紧固定钢轨。通常是焊接在工字钢梁上有时候也用在预埋在混凝土的钢板上。压轨器以套为准，每套均包括：底座、上盖、穿肖、螺栓、弹平垫圈。焊接型压轨器•焊接型压轨器产品标准•压轨器适用轨道型号TG24TG38TG43TG50QU70QU80QU100QU120焊接型轨道压轨器主要用于厂房钢梁轨道的固定。固定件的材料及制做标准:•(1)上盖板，底座板，调整板为ZG270-500。材质符合5676-85之规定.采用失蜡精密铸造。II级级量，尺寸偏差符合JZ67-2II级精度之规定。焊接型压轨器•焊接型压轨器产品标准•(2)螺栓，螺母为Q235BF钢加工件，机械性能及化学成分GB700-88之规定，螺栓表面精度12.5，螺母符合GB6170-86之规定。•(3)平垫圈为Q235AF钢，制作要求符合GB97.1-85之规定。•(4)弹簧垫圈为65Mn或60si2Mn钢，材质符合1222-84之规定，制作要求符合GB93-87之规定。焊接型压轨器•焊接型压轨器材料要求•（1）钢板，夹板和型钢采用Q235钢（3号钢），其技术条件应符合国家标准规定。•（2）六角头螺栓螺母弹簧垫圈垫圈应符合国家标准规定。•（3）压板采用碳素钢铸件（ZG230-450）或可锻铸铁（KTZ450-06），其机械性能应满足表要求。•（4）弹性垫板采用复合橡胶垫板，橡胶压舌及橡胶垫板采用耐油橡胶，其性能应符合GB5574-85<工业用硫化橡胶板>中3807标准。焊接型压轨器•焊接型压轨器安装要求•完成钢轨接头铺放好复合橡胶垫板后对轨道调整定位，并将螺栓、压板等零件就位，使压板紧巾钢轨下翼缘，然后安装垫板、弹簧垫圈，将螺母拧紧到压板上橡胶压舌压缩量约为2-3mm焊接型压轨器•焊接型压轨器安装要求•轨道安装的允许偏差要求•轨道中心线位置偏差≤5mm；•轨道顶面标高差≤5mm；•两条轨道中心线间距离偏差≤5mm；•柱子≤10mm其它处≤15mm；•厂房横向同一位置上两条轨道顶面的相对标高差；焊接型压轨器•焊接型压轨器安装要求•厂房伸缩缝处的钢轨采用四孔夹板联结。钢轨迹4kg/m、38kg/m、43/m、50kg/m伸缩缝处可采用平接头，QU70、QU80、QU100、QU120伸缩缝处采用45斜接头，缝宽均为10mm。感谢您的关注！感谢您的关注！
