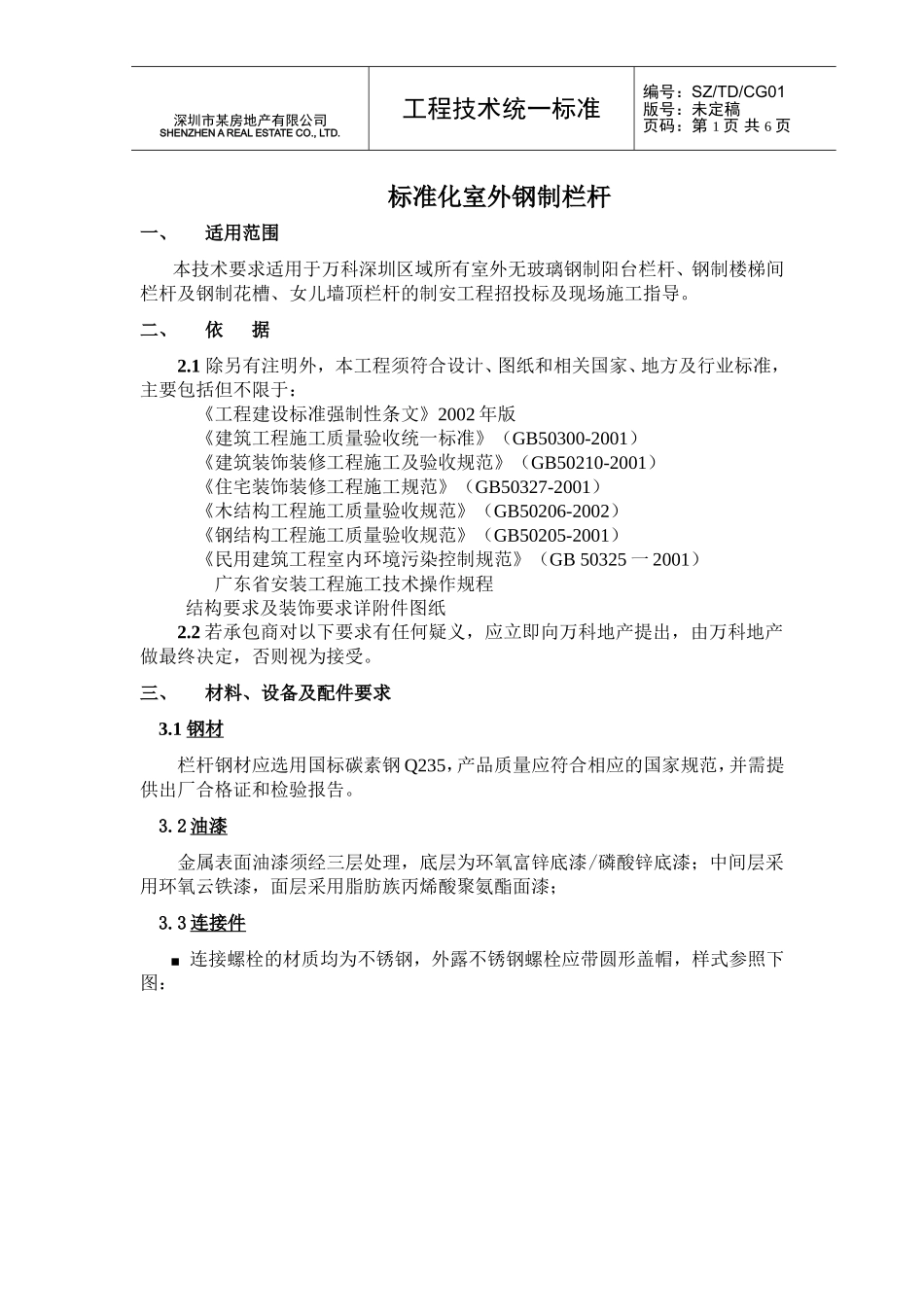

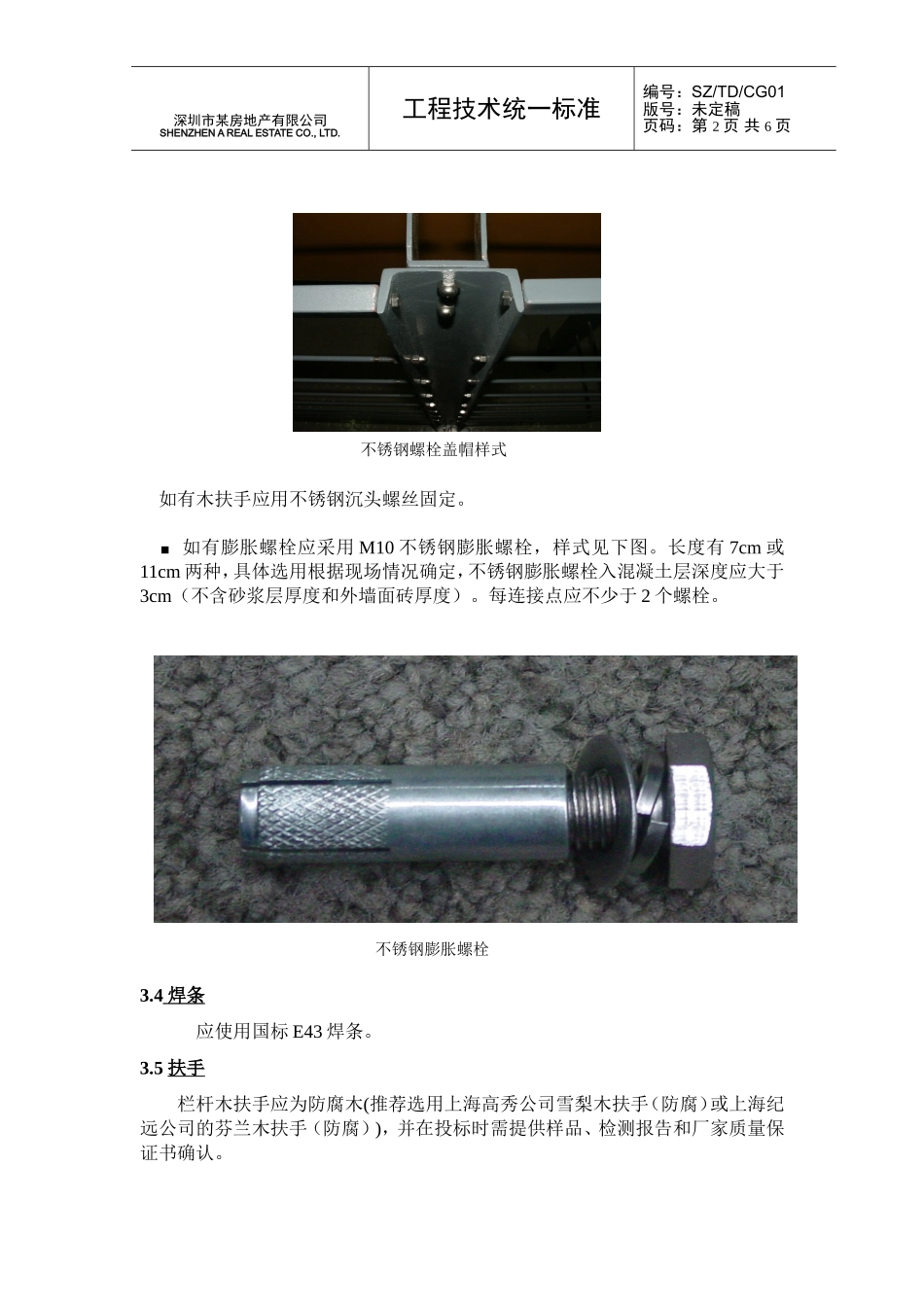

深圳市某房地产有限公司SHENZHENAREALESTATECO.,LTD.工程技术统一标准编号：SZ/TD/CG01版号：未定稿页码：第1页共6页标准化室外钢制栏杆一、适用范围本技术要求适用于万科深圳区域所有室外无玻璃钢制阳台栏杆、钢制楼梯间栏杆及钢制花槽、女儿墙顶栏杆的制安工程招投标及现场施工指导。二、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程施工及验收规范》（GB50210-2001）《住宅装饰装修工程施工规范》（GB50327-2001）《木结构工程施工质量验收规范》（GB50206-2002）《钢结构工程施工质量验收规范》（GB50205-2001）《民用建筑工程室内环境污染控制规范》（GB50325一2001）广东省安装工程施工技术操作规程结构要求及装饰要求详附件图纸2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。三、材料、设备及配件要求3.1钢材栏杆钢材应选用国标碳素钢Q235，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。3.2油漆金属表面油漆须经三层处理，底层为环氧富锌底漆/磷酸锌底漆；中间层采用环氧云铁漆，面层采用脂肪族丙烯酸聚氨酯面漆；3.3连接件■连接螺栓的材质均为不锈钢，外露不锈钢螺栓应带圆形盖帽，样式参照下图：深圳市某房地产有限公司SHENZHENAREALESTATECO.,LTD.工程技术统一标准编号：SZ/TD/CG01版号：未定稿页码：第2页共6页如有木扶手应用不锈钢沉头螺丝固定。■如有膨胀螺栓应采用M10不锈钢膨胀螺栓，样式见下图。长度有7cm或11cm两种，具体选用根据现场情况确定，不锈钢膨胀螺栓入混凝土层深度应大于3cm（不含砂浆层厚度和外墙面砖厚度）。每连接点应不少于2个螺栓。3.4焊条应使用国标E43焊条。3.5扶手栏杆木扶手应为防腐木(推荐选用上海高秀公司雪梨木扶手（防腐）或上海纪远公司的芬兰木扶手（防腐）)，并在投标时需提供样品、检测报告和厂家质量保证书确认。不锈钢螺栓盖帽样式不锈钢膨胀螺栓深圳市某房地产有限公司SHENZHENAREALESTATECO.,LTD.工程技术统一标准编号：SZ/TD/CG01版号：未定稿页码：第3页共6页四、设计、制作、安装及施工要求4.1设计要求■建筑设计要求：栏杆形式、净高、连接位置、固定方式详见设计附图。低层、多层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.05m；小高层、高层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.10m。楼梯间栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.10m。封闭阳台栏杆也应满足以上阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。■结构设计要求：所有由万科提供的图纸仅对栏杆形式及用材作出要求不对结构安全负责，承包商须自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责。扶手顶部至少应能承受每米1kN的水平荷载。■图纸要求：栏杆正式施工前承包商应先根据招标要求细化安装节点及安装施工图交万科地产项目经理部确认，而后应分别给总包（三方合同情况）、监理及万科地产项目经理部各一套。4.2工序要求■栏杆制作与安装的工序按如下方式进行：工厂备料及开料——工厂制作――现场放线、预埋件施工――金属基层喷砂防锈处理——底、面漆喷涂——包装后运输到现场——进场检验――栏杆安装—―验收。■所有栏杆成品或半成品应全部在工厂制作完成，现场仅进行成品安装或大件拼装。■现场应采用预埋件形式安装栏杆成品。栏杆大件半成品与半成品之间、半成品与预埋件之间均须采用螺栓连接。4.3金属表面油漆及防锈要求室外钢制栏杆表面防锈做法按如下方案进行：方案A■金属生铁表面；■工厂内喷砂除锈至SSISa2.5级以上，表面粗糙程度30～75um，去除油污、氧化铁皮及铁锈；■环氧富锌底漆一层（干漆膜厚度≥40um）；深圳市某房地产有限公司SHENZHENAREALESTATECO.,LTD.工程技术统一标准编号：SZ/TD/CG01版号：未定稿页码：第4页共6页■环氧云铁中间漆两层（干漆膜厚度≥80um）；■...
