建筑构造与识图课程标准VIP免费

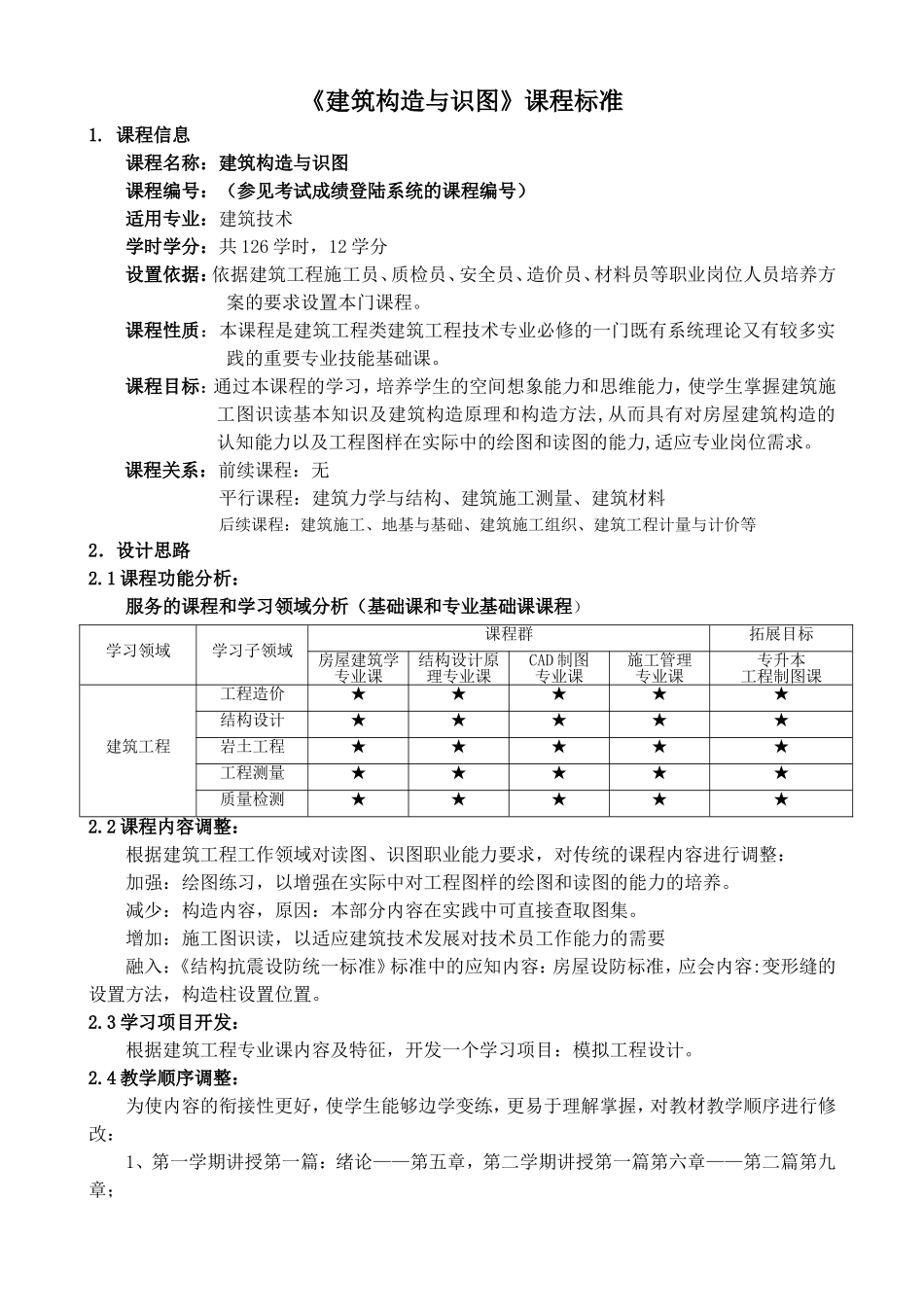

建筑构造与识图课程标准_第1页
1/27
建筑构造与识图课程标准_第2页
2/27
建筑构造与识图课程标准_第3页
3/27
《建筑构造与识图》课程标准1.课程信息课程名称:建筑构造与识图课程编号:(参见考试成绩登陆系统的课程编号)适用专业:建筑技术学时学分:共126学时,12学分设置依据:依据建筑工程施工员、质检员、安全员、造价员、材料员等职业岗位人员培养方案的要求设置本门课程。课程性质:本课程是建筑工程类建筑工程技术专业必修的一门既有系统理论又有较多实践的重要专业技能基础课。课程目标:通过本课程的学习,培养学生的空间想象能力和思维能力,使学生掌握建筑施工图识读基本知识及建筑构造原理和构造方法,从而具有对房屋建筑构造的认知能力以及工程图样在实际中的绘图和读图的能力,适应专业岗位需求。课程关系:前续课程:无平行课程:建筑力学与结构、建筑施工测量、建筑材料后续课程:建筑施工、地基与基础、建筑施工组织、建筑工程计量与计价等2.设计思路2.1课程功能分析:服务的课程和学习领域分析(基础课和专业基础课课程)学习领域学习子领域课程群拓展目标房屋建筑学专业课结构设计原理专业课CAD制图专业课施工管理专业课专升本工程制图课建筑工程工程造价★★★★★结构设计★★★★★岩土工程★★★★★工程测量★★★★★质量检测★★★★★2.2课程内容调整:根据建筑工程工作领域对读图、识图职业能力要求,对传统的课程内容进行调整:加强:绘图练习,以增强在实际中对工程图样的绘图和读图的能力的培养。减少:构造内容,原因:本部分内容在实践中可直接查取图集。增加:施工图识读,以适应建筑技术发展对技术员工作能力的需要融入:《结构抗震设防统一标准》标准中的应知内容:房屋设防标准,应会内容:变形缝的设置方法,构造柱设置位置。2.3学习项目开发:根据建筑工程专业课内容及特征,开发一个学习项目:模拟工程设计。2.4教学顺序调整:为使内容的衔接性更好,使学生能够边学变练,更易于理解掌握,对教材教学顺序进行修改:1、第一学期讲授第一篇:绪论——第五章,第二学期讲授第一篇第六章——第二篇第九章;2、第一篇第六章:建筑施工图识读6.1——6.6节,放在第二篇第一章:民用建筑概述后讲述;3、6.7节放在第二篇第九章:工业建筑后讲述。3.课程内容和要求序号学习任务知识要求技能要求1绪论理解本课程在专业学习中是性质;掌握本课程的学习任务;掌握本课程的学习主要内容;掌握课程的学习方法2建筑制图的基本知识理解使用制图工具的目的掌握建筑制图的基本标准掌握建筑的绘制过程及方法能用不同的制图工具对简单的图样进行绘制;能根据不同工程图样选择正确的绘制方法。3投影的基本知识理解正投影的基本特性及三面投影体系的建立掌握点的投影规律掌握各种位置直线的投影规律掌握各种位置平面的投影规律能根据正投影的基本特性绘制空间几何元素的三面投影图4体的投影了解体的分类掌握体的投影分析方法掌握体的投影画法和尺寸标注方法掌握在平面体表面取点、取线的投影作图方法掌握在曲面体表面取点、取线的投影作图方法掌握组合体的投影方法能根据实际形体绘制其三面投影图能根据实际形体绘制体表面取点、取线的投影图能根据组合体的投影方法绘制实际形体的三面投影图5轴测投影了解轴测投影图的分类及性质掌握正等轴测图及斜轴测图的画法能根据三面投影图绘制不同类型的轴测图6剖面图和断面图掌握剖面图的概念及其画法掌握断面图的概念及其画法理解剖面图与断面图的区别具有绘制不同类型剖面图和断面图的能力7建筑施工图识读掌握总平面图的图示内容掌握建筑平面图的图示内容掌握建筑立面图的图示方法及其命名掌握建筑剖面图、墙身详图、楼梯间详图的绘制方法能绘制完整的一套建筑施工图样8民用建筑概述了解民用建筑的分类及等级划分掌握影响建筑构造的因素及建筑构造的基本要求掌握工业化的意义和内容及建筑标准化的内容能根据工程实际情况对已有建筑物进行分类及等级划分9基础与地下室理解地基与基础的相关概念了解地下室的分类掌握地下室的防水构造及防潮构造能根据工程实际情况对建筑物设置合理的基础10墙体理解墙体的作用、类型及设计要求理解砌体...
