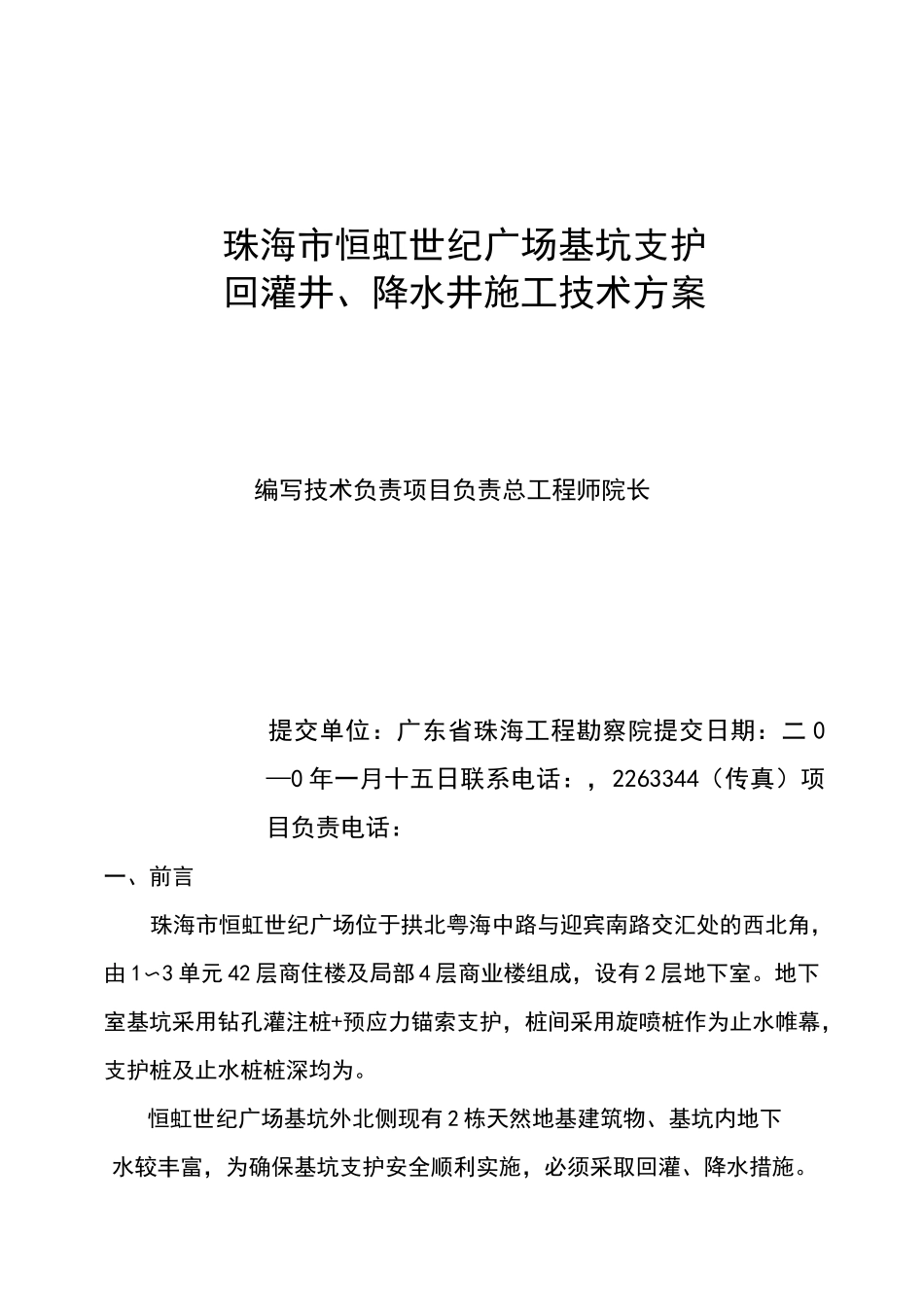

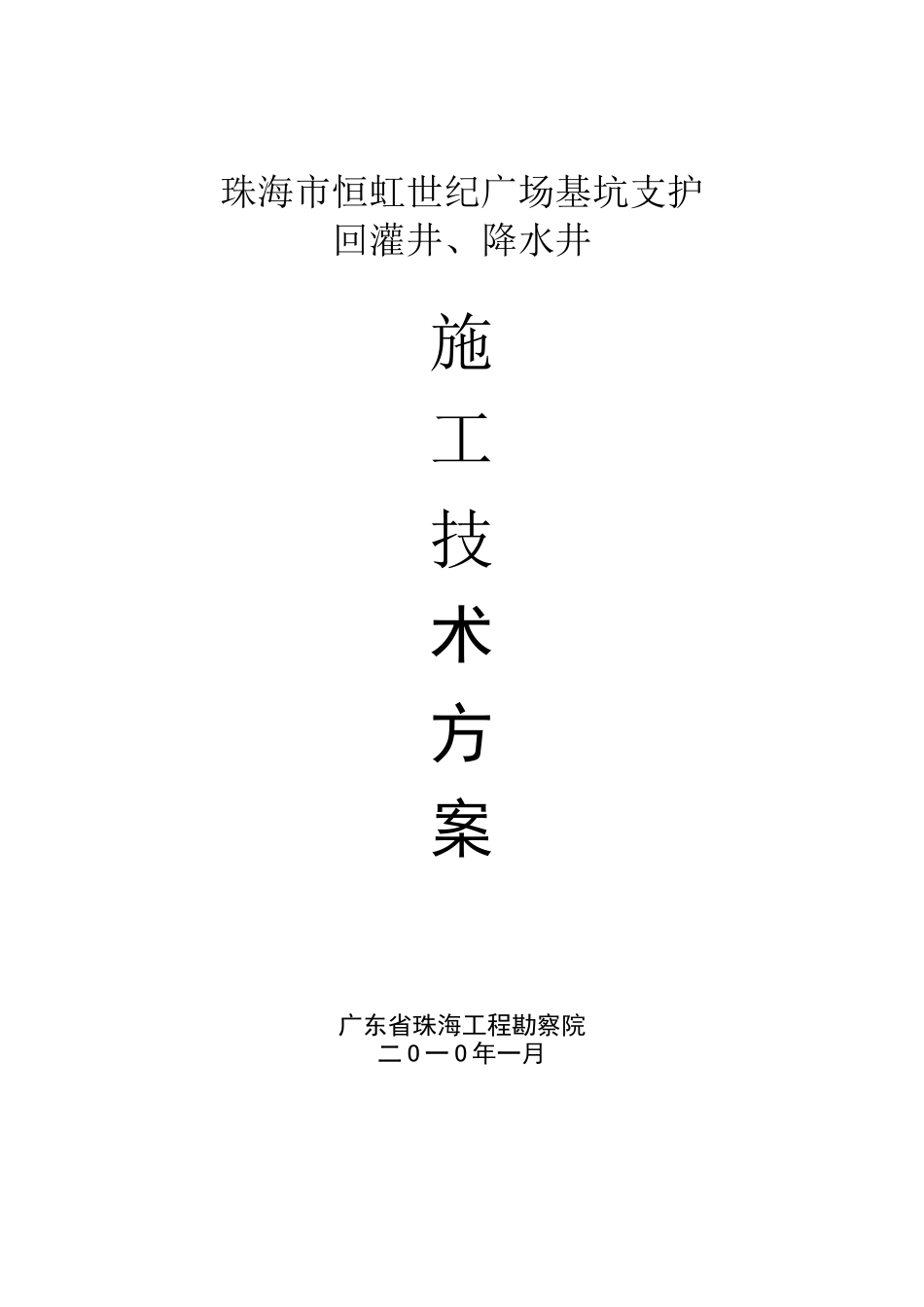

珠海市恒虹世纪广场基坑支护回灌井、降水井施工技术方案广东省珠海工程勘察院二O一O年一月珠海市恒虹世纪广场基坑支护回灌井、降水井施工技术方案编写技术负责项目负责总工程师院长提交单位：广东省珠海工程勘察院提交日期：二0—0年一月十五日联系电话：，2263344（传真）项目负责电话：一、前言珠海市恒虹世纪广场位于拱北粤海中路与迎宾南路交汇处的西北角，由1〜3单元42层商住楼及局部4层商业楼组成，设有2层地下室。地下室基坑采用钻孔灌注桩+预应力锚索支护，桩间采用旋喷桩作为止水帷幕，支护桩及止水桩桩深均为。恒虹世纪广场基坑外北侧现有2栋天然地基建筑物、基坑内地下水较丰富，为确保基坑支护安全顺利实施，必须采取回灌、降水措施。参照广东省工程勘察院提交的《珠海市恒虹世纪广场超前钻勘察报告》，场地地层结构如下：（1）人工填土层土层为素填土和杂填土，素填土由粉质粘土混碎砖块、碎石块组成，松软〜压实状；杂填土由建筑垃圾组成，灰黄色、灰褐色，松散-稍压实，层厚约〜。（2）淤泥质砂层主要分布在基坑外部边沿的局部地段，多呈薄层状或透镜体状分布，饱和，松散-稍密，含淤泥质，层厚约〜。（3）粉质粘土层主要分布在基坑外部边沿的孔段，湿〜很湿，软可塑状，粘性较强，质纯，细腻，层厚约〜。（4）砾砂层局部为圆砾，该层分布于整个场地，饱和，稍密〜中密状为主，含粘粒，层厚约〜。（5）粉质粘土层该层分布局限，湿，可塑状，含石英粒，层厚约〜。（6）花岗岩风化残积砂（砾）质粘性土层分布在场地内大部分地段，厚度变化较大，硬塑状为主，局部地段顶部呈可塑状，土性主要为砂质粘性土，局部地段为砾质粘性土，层厚约〜。（7）全风化花岗岩层岩芯呈土柱状，遇水易软化，原岩矿物以长石和石英为主，组织结构尚存，长石呈粉末状，湿，坚硬状，层厚约〜。（8）强风化花岗岩层矿物以长石和石英为主，底部夹少量碎岩屑，组织结构清晰，岩芯呈土柱〜半岩半土状，层厚约〜。（9）中风化花岗岩层（10）微风化花岗岩层二、回灌井、降水井设计恒虹世纪广场基坑外北侧现有2栋天然地基建筑物。A栋建筑物南侧距离基坑边线约3m，东侧紧邻迎宾南路人行道，西侧约20m为B栋建筑物；B栋建筑物南侧距离基坑边线约，西侧为菜地。为防止基坑开挖过程中漏水严重导致邻近建筑物和市政设施发生不均匀沉降，引起不同程度的倾斜、裂缝，甚至断裂倒塌，拟在2栋建筑物周边各布设4个回灌井，共8个，回灌井井距为〜（详见回灌井、降水井布置示意图）。回灌井从现地面算起埋入地下（详见回灌井结构图）。恒虹世纪广场拟建A、B、C3栋高层建筑，均设有电梯井，电梯井井底标高均为。基坑现挖至标高，地下室底板底标高。A、B栋为桩基础；c栋为筏板基础，标咼为。A、B栋电梯井长度约为，宽度约为，为防止开挖过程中涌水量过大造成施工不便，四周各布设降水井6个，共12个，降水井井距为〜，距电梯井开挖坡顶线至少；C栋为筏板基础，标高为，低于地下室底板，电梯井长度约为，宽度约为，为防止开挖过程中涌水量过大造成施工不便，降水井在C栋建筑边线外布设，降水井井距为〜，距C栋开挖坡顶线至少，布设13个；降水井合计25个（详见回灌井、降水井布置示意图）。降水井在现挖至标高施工，施工至标高，长度为（详见降水井结构图）。三、回灌井施工工艺及技术要求1、施工工艺施工工艺：放线定位一回灌井钻孔一清洗换浆一井管安装一填料一洗井一回灌一定期回扬。2、施工方法施工准备施工现场做好“三通一平”，满足设备进、出场、备好泥浆，配齐滤料、管材、注水设备。回灌井钻孔套管垂直钻进，垂直度控制在1%内，钻孔孔径150mm。清孔换浆当钻孔至设计孔深后为防止泥浆沉淀和井孔坍塌，应及时清孔换浆。置换的泥浆含沙量不大于5%,孔底沉渣厚度不大于20cm。井管安装管底部抛填厚的2-5mm石米滤料，井管上端口应高出地面至少50cm，严禁强行将井管压入井孔。回填滤料填料时井管必须居中，采用循环水填料法。滤料采用2-5mm石米滤料，用铁锹均匀对称的抛撒在井管四周，填料至距地面范围，上面采用水泥浆回填密实。洗井填料完成后采用循环水洗井，井内的沉渣厚度不得超过20cm。回灌对清洗好井管的井，...
