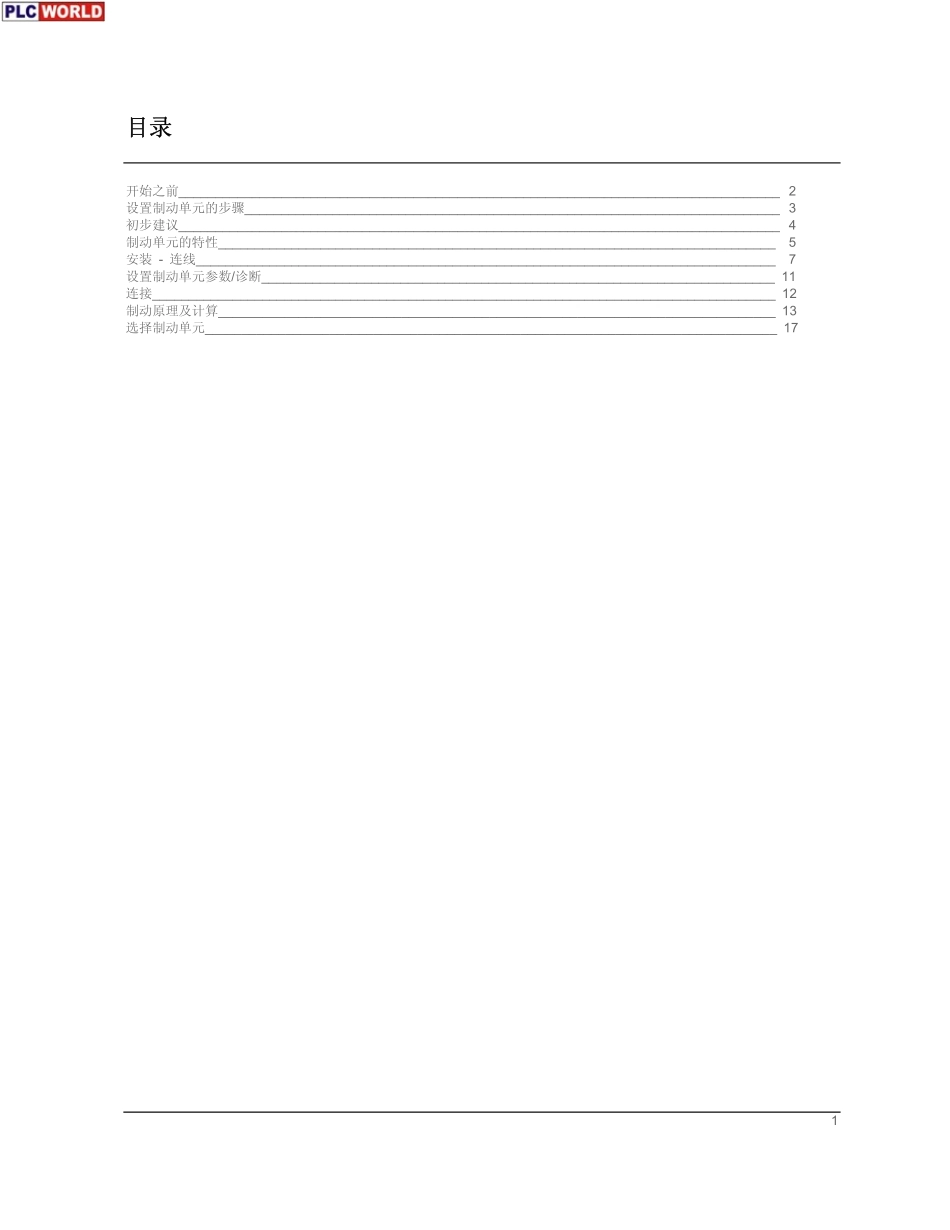

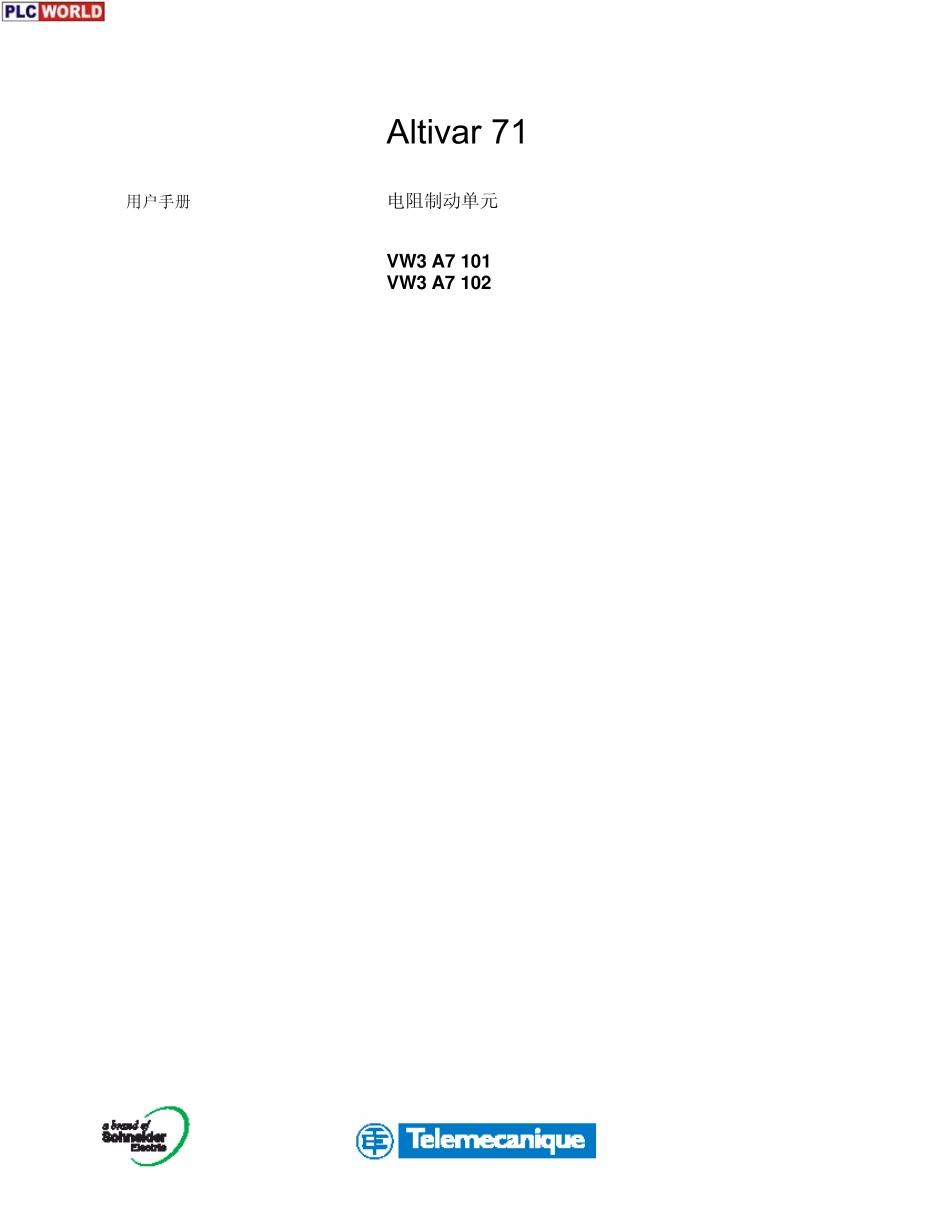

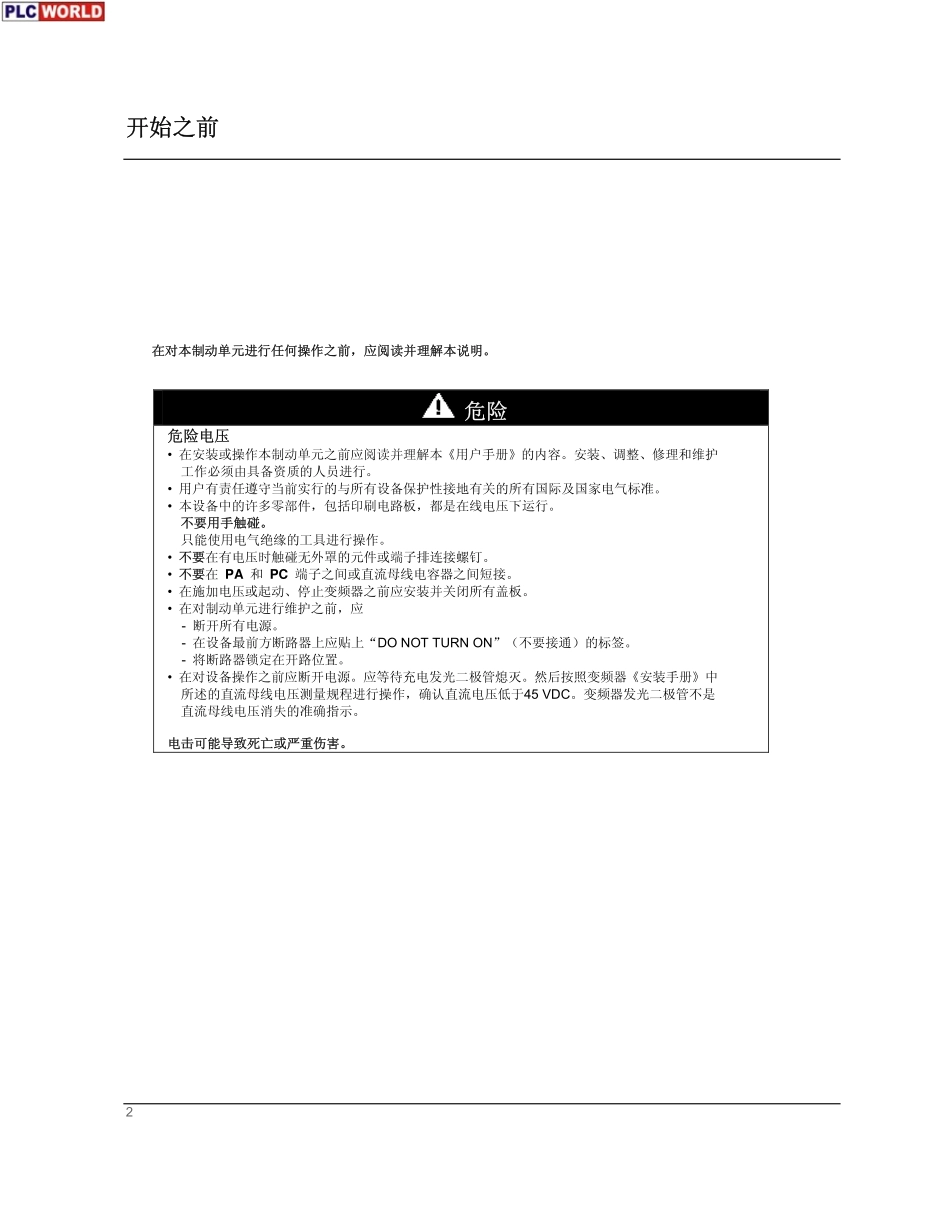

Altivar71用户手册电阻制动单元VW3A7101VW3A7102www.plcworld.cn目录开始之前__________________________________________________________________________________2设置制动单元的步骤_________________________________________________________________________3初步建议__________________________________________________________________________________4制动单元的特性____________________________________________________________________________5安装-连线_______________________________________________________________________________7设置制动单元参数/诊断______________________________________________________________________11连接_____________________________________________________________________________________12制动原理及计算____________________________________________________________________________13选择制动单元______________________________________________________________________________171www.plcworld.cn开始之前在对本制动单元进行任何操作之前，应阅读并理解本说明。危险危险电压•在安装或操作本制动单元之前应阅读并理解本《用户手册》的内容。安装、调整、修理和维护工作必须由具备资质的人员进行。•用户有责任遵守当前实行的与所有设备保护性接地有关的所有国际及国家电气标准。•本设备中的许多零部件，包括印刷电路板，都是在线电压下运行。不要用手触碰。只能使用电气绝缘的工具进行操作。•不要在有电压时触碰无外罩的元件或端子排连接螺钉。•不要在PA和PC端子之间或直流母线电容器之间短接。•在施加电压或起动、停止变频器之前应安装并关闭所有盖板。•在对制动单元进行维护之前，应-断开所有电源。-在设备最前方断路器上应贴上“DONOTTURNON”（不要接通）的标签。-将断路器锁定在开路位置。•在对设备操作之前应断开电源。应等待充电发光二极管熄灭。然后按照变频器《安装手册》中所述的直流母线电压测量规程进行操作，确认直流电压低于45VDC。变频器发光二极管不是直流母线电压消失的准确指示。电击可能导致死亡或严重伤害。2www.plcworld.cn设置制动单元的步骤■1制动单元的验收□检查标签上印有的产品目录编号与购买订单是否一致。□去除制动单元的包装，检查其是否在运输过程中损坏。■2检查线电压□检查线电压是否与制动单元的电压范围相符（见25页）。进行第1至4步时电源必须断开。■3安装制动单元□在将直流扼流器安装到变频器上之前安装本制动单元，应确保遵守本文档中所述的安装说明。■4连接制动单元□将制动单元上的BU-和BU+动力端子连接到变频器。□连接控制电缆X20、X3、X3A、X3B和X92。■5设置变频器的制动参数□设置禁止减速斜坡自动适应的参数[Decrampadapt.]（bra）□设置保护制动电阻器所需的参数：[DBRES.PROTECTION]（brP-）□参见31页和《编程手册》上的建议。3www.plcworld.cn初步建议验收确保标签上所注的设备型号与根据购买定单对应的交货单相一致。打开包装，检查设备在运输中是否损坏。为成功安装起见，检查制动单元、保护设备及安装是否正确是非常重要的。要获得更多信息，请联系您当地的销售代表。电容器放电！在对制动单元或在其内部进行任何操作之前，应断开线电源并等待15分钟，以便直流母线能够完全放电。在进行任何干预之前应测量直流母线上的电压。它应低于60VDC。自动重起动！在某些情况下，根据其参数设定值，变频器可能会在电源恢复时自动重起动。必须确保邻近设备和人员的安全性。概述当电机沿减速斜坡减速时，它即成为发电机。标准的变频器会使用不能将电能反馈回配电网络的整流器。当作为发电机运行时，由于从电机到变频器的能量再生，直流母线端子上的电压将会升高。这样将会使变频器锁定在直流母线过电压故障状态。变频器内的再生功率取决于要被制动的负载惯量以及所需的制动时间。变频器会通过自动调整其减速斜坡来保护自身防止由于直流母线过电压而锁定。如果要求更短的减速时间，则必须使用制动单元。制动单元是一个由变频器控制的外部模块。如果直...
