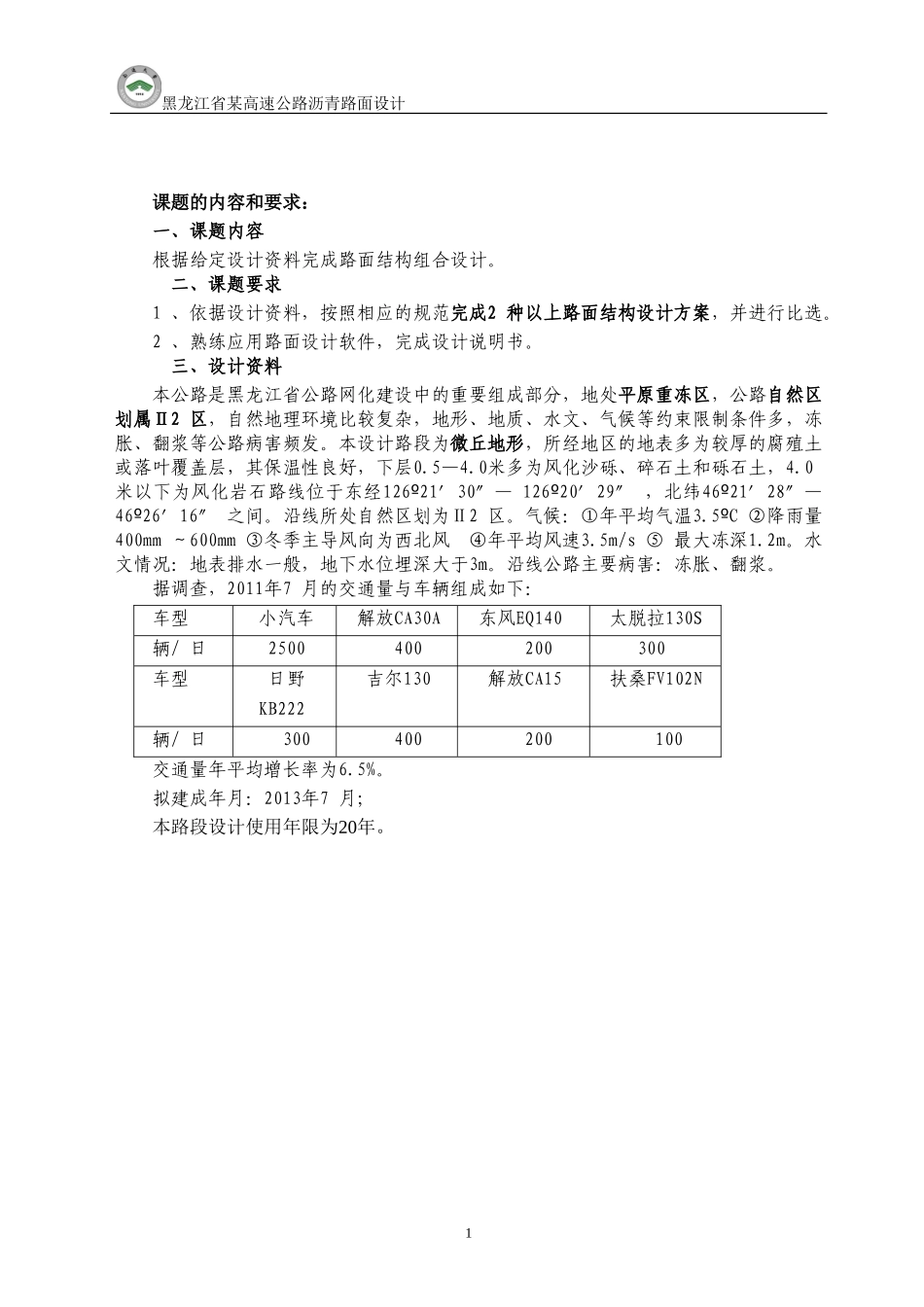

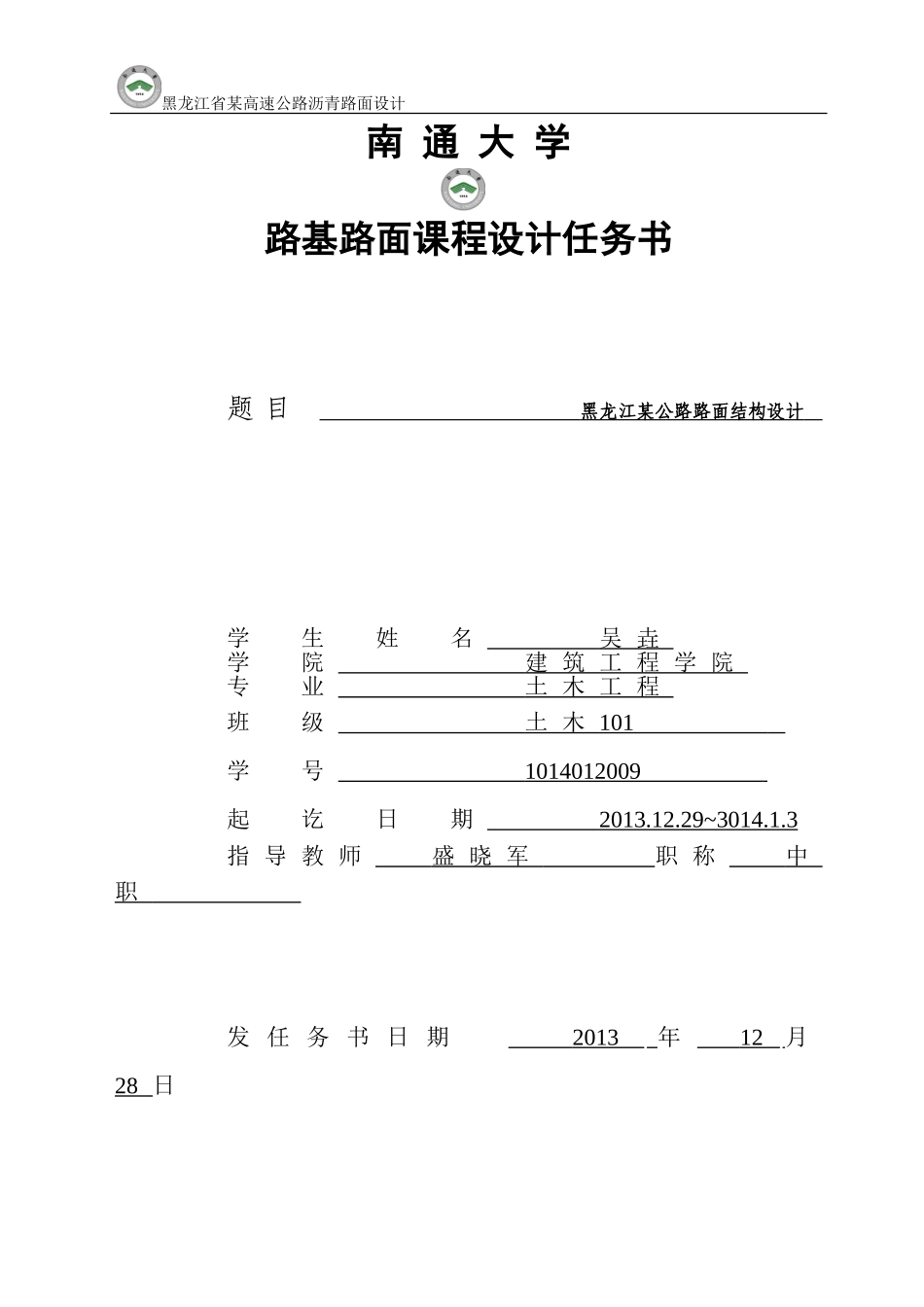

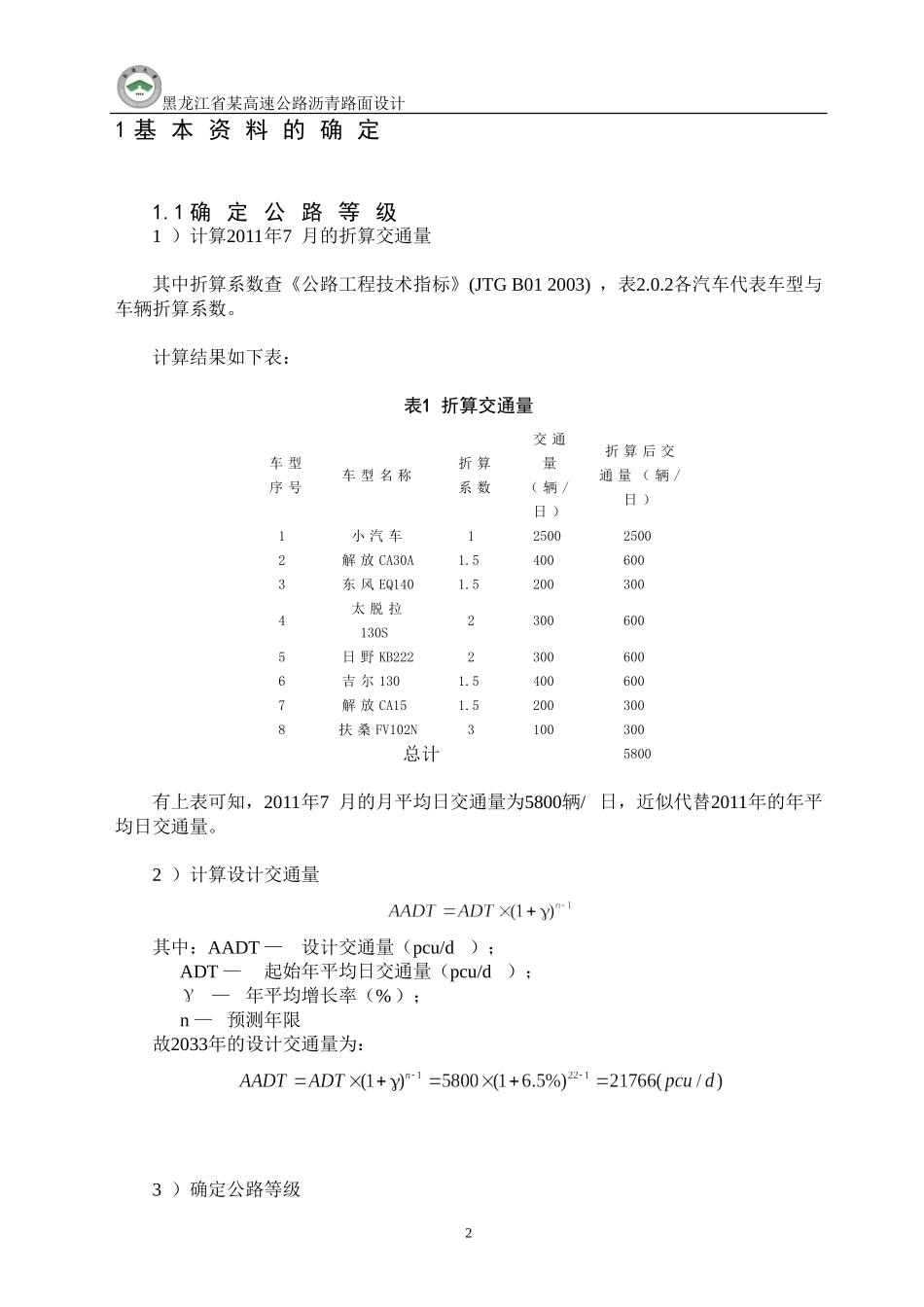

黑龙江省某高速公路沥青路面设计南通大学路基路面课程设计任务书题目黑龙江某公路路面结构设计学生姓名吴垚学院建筑工程学院专业土木工程班级土木101学号1014012009起讫日期2013.12.29~3014.1.3指导教师盛晓军职称中职发任务书日期2013年12月28日黑龙江省某高速公路沥青路面设计课题的内容和要求：一、课题内容根据给定设计资料完成路面结构组合设计。二、课题要求1、依据设计资料，按照相应的规范完成2种以上路面结构设计方案，并进行比选。2、熟练应用路面设计软件，完成设计说明书。三、设计资料本公路是黑龙江省公路网化建设中的重要组成部分，地处平原重冻区，公路自然区划属Ⅱ2区，自然地理环境比较复杂，地形、地质、水文、气候等约束限制条件多，冻胀、翻浆等公路病害频发。本设计路段为微丘地形，所经地区的地表多为较厚的腐殖土或落叶覆盖层，其保温性良好，下层0.5—4.0米多为风化沙砾、碎石土和砾石土，4.0米以下为风化岩石路线位于东经126º21′30″—126º20′29″，北纬46º21′28″—46º26′16″之间。沿线所处自然区划为Ⅱ2区。气候：①年平均气温3.5Cº②降雨量400mm～600mm③冬季主导风向为西北风④年平均风速3.5m/s⑤最大冻深1.2m。水文情况：地表排水一般，地下水位埋深大于3m。沿线公路主要病害：冻胀、翻浆。据调查，2011年7月的交通量与车辆组成如下：车型小汽车解放CA30A东风EQ140太脱拉130S辆/日2500400200300车型日野KB222吉尔130解放CA15扶桑FV102N辆/日300400200100交通量年平均增长率为6.5%。拟建成年月：2013年7月；本路段设计使用年限为20年。1黑龙江省某高速公路沥青路面设计1基本资料的确定1.1确定公路等级1）计算2011年7月的折算交通量其中折算系数查《公路工程技术指标》(JTGB012003)，表2.0.2各汽车代表车型与车辆折算系数。计算结果如下表：表1折算交通量车型序号车型名称折算系数交通量（辆/日）折算后交通量（辆/日）1小汽车1250025002解放CA30A1.54006003东风EQ1401.52003004太脱拉130S23006005日野KB22223006006吉尔1301.54006007解放CA151.52003008扶桑FV102N3100300总计5800有上表可知，2011年7月的月平均日交通量为5800辆/日，近似代替2011年的年平均日交通量。2）计算设计交通量其中：AADT—设计交通量（pcu/d）；ADT—起始年平均日交通量（pcu/d）；—年平均增长率（%）；n—预测年限故2033年的设计交通量为：3）确定公路等级2黑龙江省某高速公路沥青路面设计根据《公路工程技术标准》(JTGB012003)，将公路根据功能和适应的交通量分为五个等级。1．高速公路为专供汽车分向分车道行驶并应全部控制出入的多车道公路，四车道高速公路应能适应将各种汽车折合成小客车的年平均日交通量25000~55000辆；六车道高速公路应能适应将各种汽车折合成小客车的年平均日交通量45000~80000辆；八车道高速公路应能适应将各种汽车折合成小客车的年平均日交通量60000~100000辆。2．一级公路为供汽车分向分车道行驶并可根据需要控制出入的多车道公路，四车道一级公路应能适应将各种汽车折合成小客车的年平均日交通量15000~30000辆；六车道一级公路应能适应将各种汽车折合成小客车的年平均日交通量25000~55000辆。3．二级公路为供汽车行驶的双车道公路，双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通量5000~15000辆。4．三级公路为主要供汽车行驶的双车道公路，双车道三级公路应能适应将各种车辆折合成小客车的年平均日交通量2000~6000辆。5．四级公路为主要供汽车行驶的双车道或单车道公路，双车道四级公路应能适应将各种车辆折合成小客车的年平均日交通量2000辆以下；单车道四级公路应能适应将各种车辆折合成小客车的年平均日交通量400辆以下。由设计交通量和道路的重要性可初步选定道路等级为高速公路，四车道。1.2拟定路基宽度和设计速度及其他资料1）拟定设计速度为：100km/h；2）根据《公路工程技术标准》(JTGB012003)表3.0.11双向四车道，路基宽度为：26m；3）道路设计使用年限为20年；4）拟采用沥青路面结构，设计年限为15年；5）沿线土质为粉质土；6）土基回弹模量的确定因无实测条件，由查表法预测土基回弹模量：（1）确定临...
