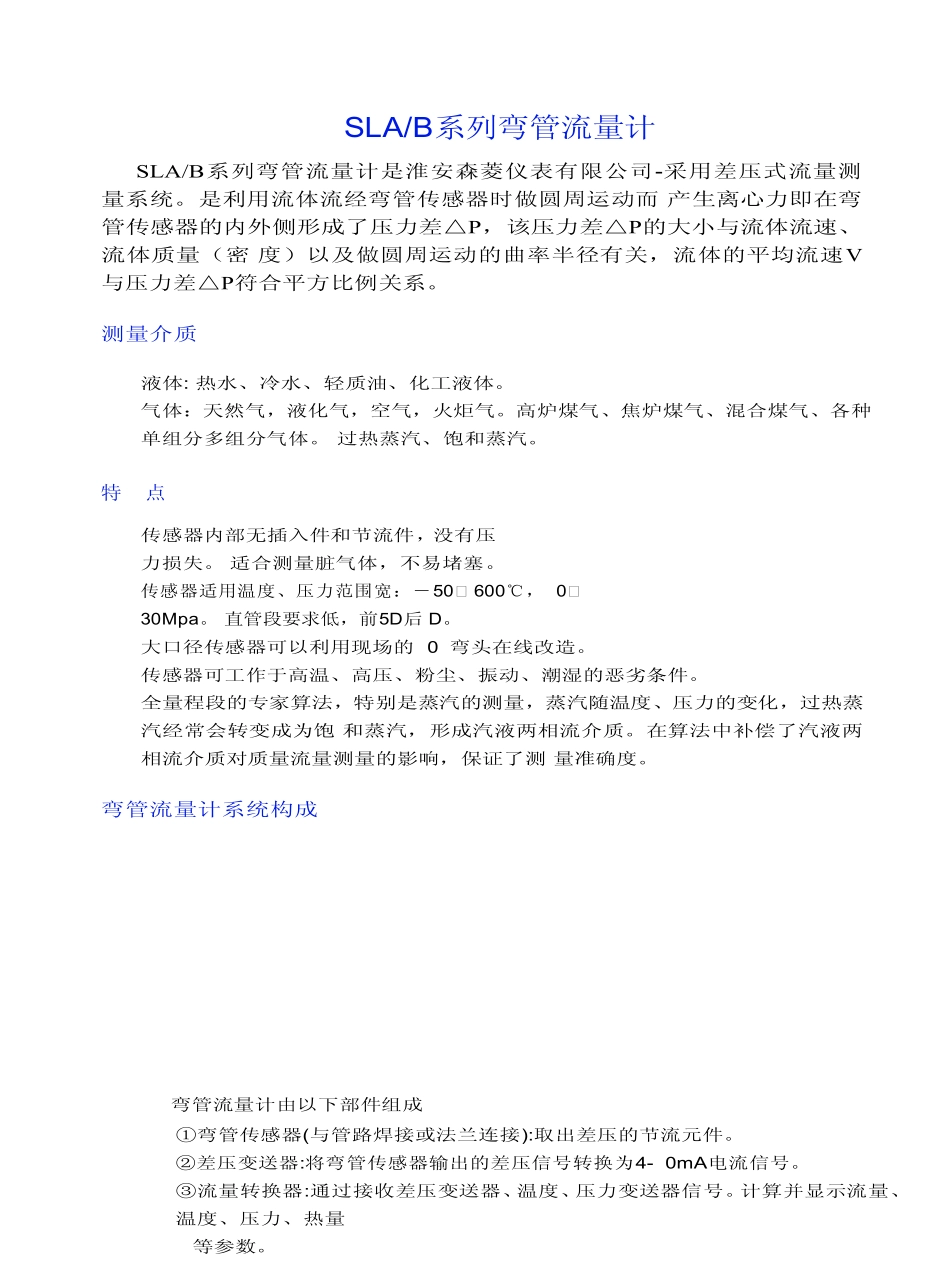

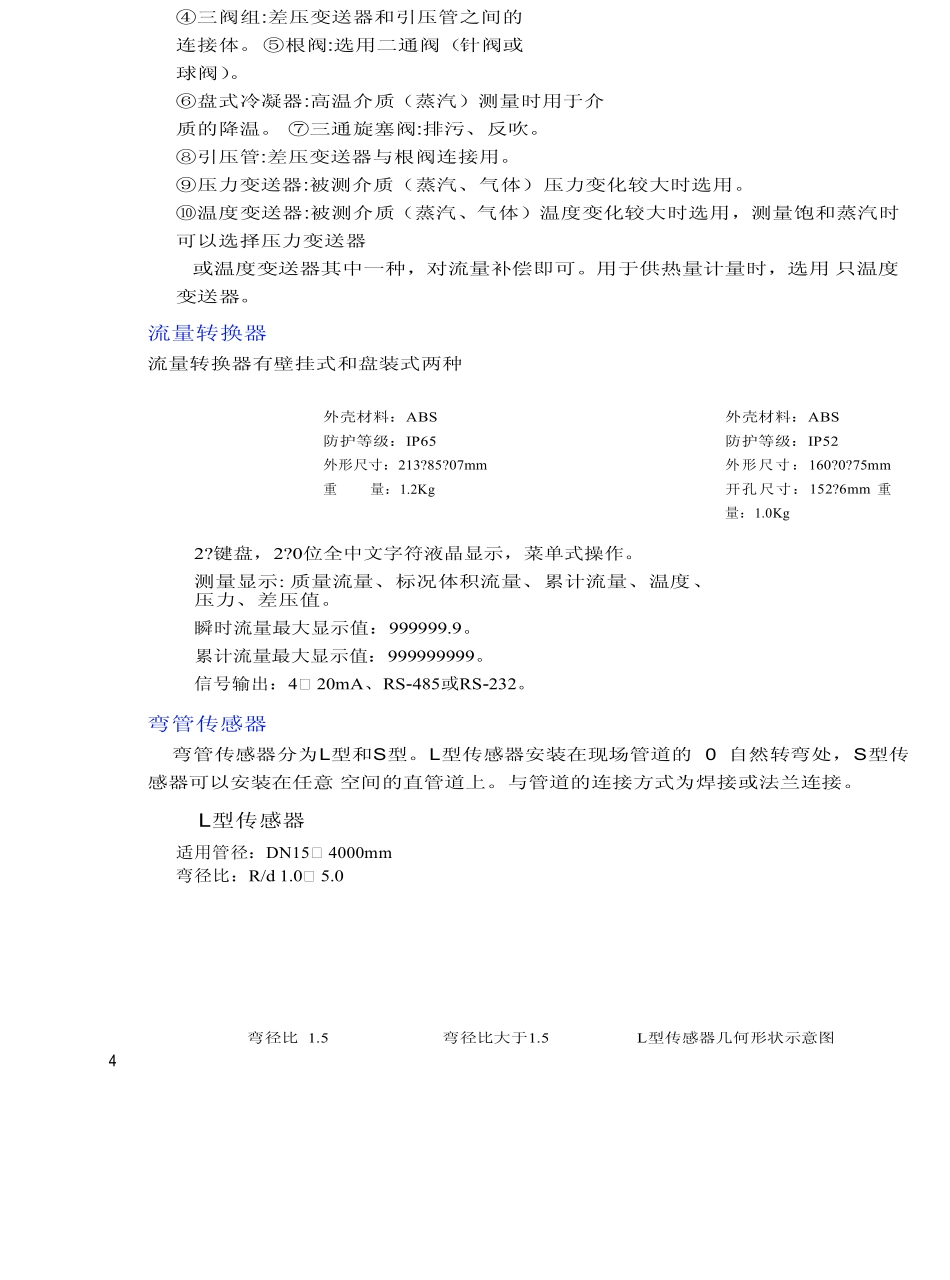

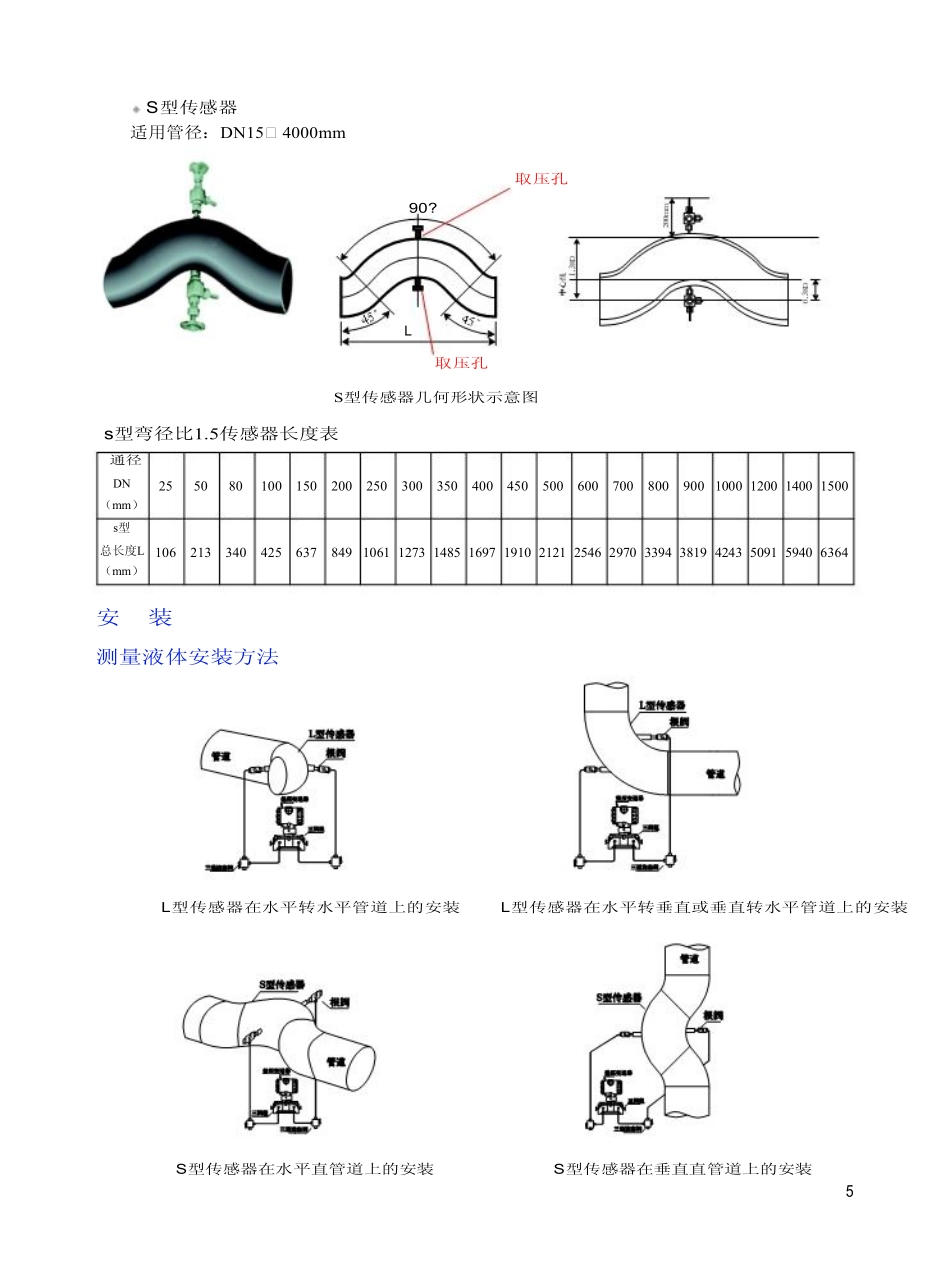

SLA/B系列弯管流量计SLA/B系列弯管流量计是淮安森菱仪表有限公司-采用差压式流量测量系统。是利用流体流经弯管传感器时做圆周运动而产生离心力即在弯管传感器的内外侧形成了压力差△P，该压力差△P的大小与流体流速、流体质量（密度）以及做圆周运动的曲率半径有关，流体的平均流速V与压力差△P符合平方比例关系。测量介质液体:热水、冷水、轻质油、化工液体。气体：天然气，液化气，空气，火炬气。高炉煤气、焦炉煤气、混合煤气、各种单组分多组分气体。过热蒸汽、饱和蒸汽。特点传感器内部无插入件和节流件，没有压力损失。适合测量脏气体，不易堵塞。传感器适用温度、压力范围宽：－50�600℃，0�30Mpa。直管段要求低，前5D后D。大口径传感器可以利用现场的0弯头在线改造。传感器可工作于高温、高压、粉尘、振动、潮湿的恶劣条件。全量程段的专家算法，特别是蒸汽的测量，蒸汽随温度、压力的变化，过热蒸汽经常会转变成为饱和蒸汽，形成汽液两相流介质。在算法中补偿了汽液两相流介质对质量流量测量的影响，保证了测量准确度。弯管流量计系统构成弯管流量计由以下部件组成①弯管传感器(与管路焊接或法兰连接):取出差压的节流元件。②差压变送器:将弯管传感器输出的差压信号转换为4-0mA电流信号。③流量转换器:通过接收差压变送器、温度、压力变送器信号。计算并显示流量、温度、压力、热量等参数。④三阀组:差压变送器和引压管之间的连接体。⑤根阀:选用二通阀（针阀或球阀）。⑥盘式冷凝器:高温介质（蒸汽）测量时用于介质的降温。⑦三通旋塞阀:排污、反吹。⑧引压管:差压变送器与根阀连接用。⑨压力变送器:被测介质（蒸汽、气体）压力变化较大时选用。⑩温度变送器:被测介质（蒸汽、气体）温度变化较大时选用，测量饱和蒸汽时可以选择压力变送器或温度变送器其中一种，对流量补偿即可。用于供热量计量时，选用只温度变送器。流量转换器流量转换器有壁挂式和盘装式两种外壳材料：ABS防护等级：IP65外形尺寸：213?85?07mm重量：1.2Kg2?键盘，2?0位全中文字符液晶显示，菜单式操作。测量显示:质量流量、标况体积流量、累计流量、温度、压力、差压值。瞬时流量最大显示值：999999.9。累计流量最大显示值：999999999。信号输出：4�20mA、RS-485或RS-232。弯管传感器外壳材料：ABS防护等级：IP52外形尺寸：160?0?75mm开孔尺寸：152?6mm重量：1.0Kg弯管传感器分为L型和S型。L型传感器安装在现场管道的0自然转弯处，S型传感器可以安装在任意空间的直管道上。与管道的连接方式为焊接或法兰连接。L型传感器适用管径：DN15�4000mm弯径比：R/d1.0�5.0弯径比1.5弯径比大于1.5L型传感器几何形状示意图4S型传感器适用管径：DN15�4000mm取压孔90?L取压孔S型传感器几何形状示意图s型弯径比1.5传感器长度表通径DN2550801001502002503003504004505006007008009001000120014001500（mm）s型总长度L10621334042563784910611273148516971910212125462970339438194243509159406364（mm）安装测量液体安装方法L型传感器在水平转水平管道上的安装L型传感器在水平转垂直或垂直转水平管道上的安装S型传感器在水平直管道上的安装S型传感器在垂直直管道上的安装5测量液体时差压变送器应安装在弯管传感器的下方，使引压管中的气体排放回到管道中。如果现场条件是差压变送器必须安装在弯管传感器上方，则要求与根阀连接的引压管应先向下，然后缓变转弯向上，与差压变送器连接。被测液体温度高于100℃以上时，根阀选用高温型并加装冷凝盘。测量气体安装方法�لL型传感器在水平转水平管道上的安装L型传感器在水平转垂直或垂直转水平管道上的安装S型传感器在水平直管道上的安装S型传感器在垂直直管道上的安装测量气体时首选差压变送器安装在弯管传感器的上方。为使气体中的水分尽量少的进入导压管，取压体向上倾斜15角左右。被测气体温度高于100℃以上时，根阀选用高温型并加装冷凝盘。6测量蒸汽安装方法L型传感器在水平转水平管道上的安装L型传感器在水平转垂直或垂直转水平管道上的安装S型传感器在水平直管道上的安装S型传感器在垂直直管道上的安装测量蒸汽时首选差压变送器安装在弯管传感器的下方。盘式...
