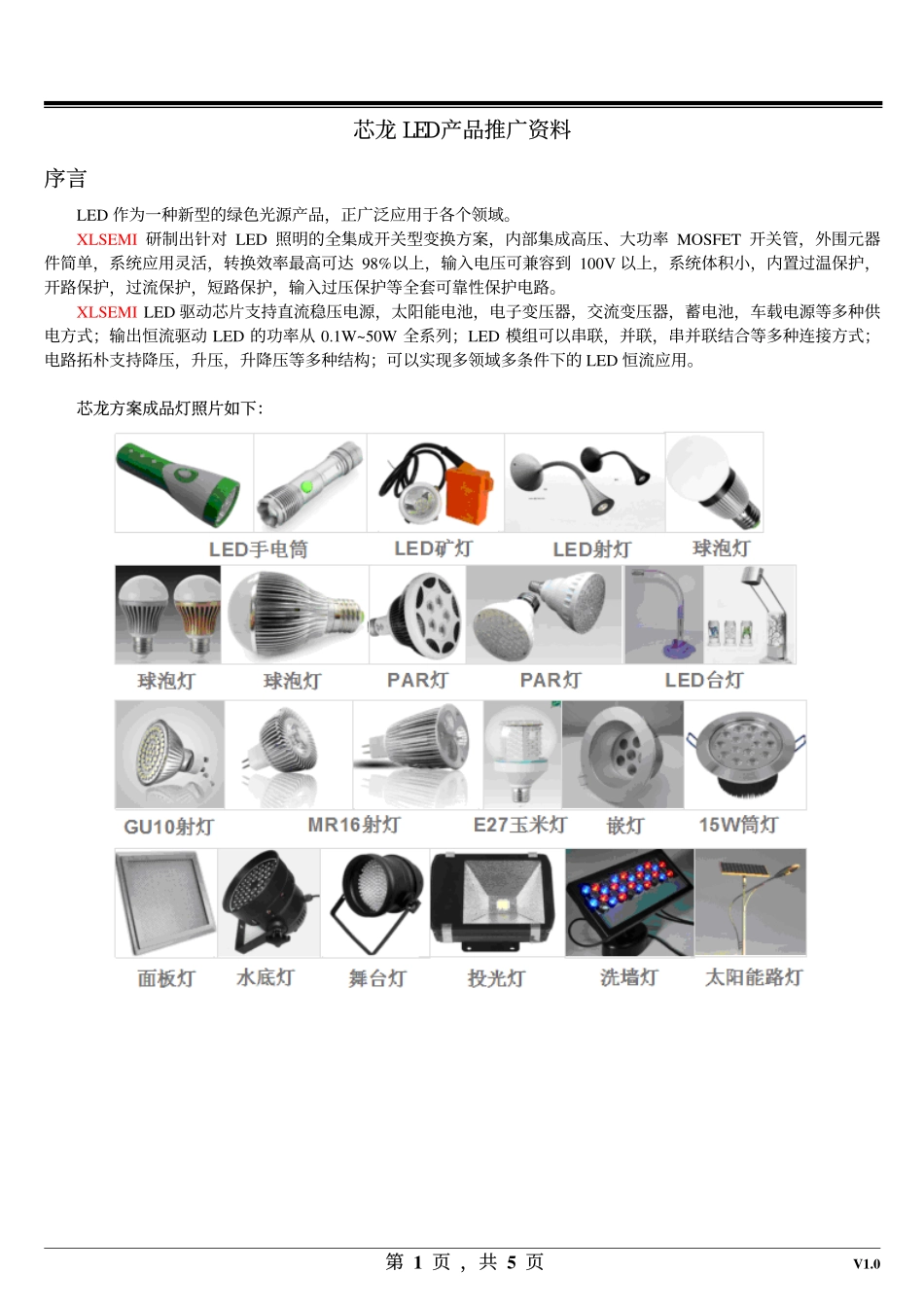

第1页，共5页V1.0芯龙LED产品推广资料序言LED作为一种新型的绿色光源产品，正广泛应用于各个领域。XLSEMI研制出针对LED照明的全集成开关型变换方案，内部集成高压、大功率MOSFET开关管，外围元器件简单，系统应用灵活，转换效率最高可达98%以上，输入电压可兼容到100V以上，系统体积小，内置过温保护，开路保护，过流保护，短路保护，输入过压保护等全套可靠性保护电路。XLSEMILED驱动芯片支持直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动LED的功率从0.1W~50W全系列；LED模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构；可以实现多领域多条件下的LED恒流应用。芯龙方案成品灯照片如下：第2页，共5页V1.0一．降压型LED恒流驱动器芯片(常规型)1.方案选型表序号产品型号输入电压范围开关频率拓扑结构典型应用效率(Max)恒流精度封装类型1XL30018V~40V220KHzBUCK6*1W/2W98%±3%SOP8-EP2XL30038V~36V220KHzBUCK7*3W98%±3%TO252-5L3XL30058V~36V220KHzBUCK7*5W98%±3%TO263-5L2.XL3001、XL3003、XL3005典型电路，方案特点及应用领域123456404550556065707580859095100EfficiencyVSLEDStringEfficiency(%)LEDString(N*2W)VIN=8V,IOUT=615mAVIN=12V,IOUT=615mAVIN=24V,IOUT=615mAVIN=36V,IOUT=615mA123456600602604606608610612614616618620622624626628630632634636638640OutputcurrentVSLEDStringOutputcurrent(mA)LEDString(N*2W)VIN=8V,IOUT=615mAVIN=12V,IOUT=615mAVIN=24V,IOUT=615mAVIN=36V,IOUT=615mA方案特点：★BCD工艺制程，输入电压可兼容40V应用；★输出电流3A-5A，支持多串多并应用；★输出功率大，兼容50W以内的方案应用；★转换效率高，最高可达98%，方便热设计；★内置MOSFET，外围器件少，系统成本低；★内置过温、过流、短路、输入过压保护；★恒流精度高(±3%)，LED光衰小。应用领域：★MR16射灯；★AR11射灯；★橱柜灯；★汽车灯；★摩托车车头灯；★手电筒；★舞台灯；★洗墙灯。第3页，共5页V1.0二．降压型LED恒流驱动器芯片(高电压型)1.方案选型表序号产品型号输入电压范围开关频率拓扑结构典型应用效率(Max)恒流精度封装类型1XL800212V~80VPFMBUCK16*1/3W98%±4%TO263-5L2XL800424V~80VPFMBUCK3~8*2W96%±5%TO252-5L3XL800524V~100VPFMBUCK3~8*1W96%±5%SOP-8L2.典型电路、方案特性及应用领域（1）XL8002典型电路,方案特点及应用领域12345678910111213141516171860.062.565.067.570.072.575.077.580.082.585.087.590.092.595.097.5100.0EfficiencyVSLEDStringEfficiency(%)LEDString(N*1W)VIN=12V,IOUT=300mAVIN=24V,IOUT=300mAVIN=36V,IOUT=300mAVIN=48V,IOUT=300mAVIN=60V,IOUT=300mAVIN=72V,IOUT=300mA12345678910111213141516171860.062.565.067.570.072.575.077.580.082.585.087.590.092.595.097.5100.0EfficiencyVSLEDStringEfficiency(%)LEDString(N*2W)VIN=12V,IOUT=600mAVIN=24V,IOUT=600mAVIN=36V,IOUT=600mAVIN=48V,IOUT=600mAVIN=60V,IOUT=600mAVIN=72V,IOUT=600mA方案特点：★输入电压80V，系统应用灵活；★内部集成高压、大功率MOSFET；★输出可支持18串，最大驱动功率50W；★最大1A输出电流，支持多串多并应用；★转换效率高达98%，方便热设计；★专利DC电流采样，实现LED真正恒流；★纹波电流小，恒流精度高，LED光衰小。应用领域：★电瓶车灯；★太阳能路灯；★投光灯；★PAR灯；★地铁照明；★摩托车灯；★LED矿灯。第4页，共5页V1.0（2）XL8004、XL8005典型电路，方案特点及应用领域CIN33uF/100VXL8004XL8005R1330KDFSS210RCS0.68Ω1%CSPCSNL11mH/0.5ACOUT100uF/50VILED=0.2V/RCSVDDSWC22.2uFCeramicVINR330K1/4WVINDDBAV21WR22KDZ36VZENER345678707274767880828486889092949698EfficiencyVSLEDStringEfficiency(%)LEDString(N*1W)VIN=24V,ILED=300mAVIN=36V,ILED=300mAVIN=48V,ILED=300mAVIN=60V,ILED=300mAVIN=72V,ILED=300mA253035404550556065707580260265270275280285290295300305310315320OutputcurrentVSInputvoltageOutputcurrent(mA...
