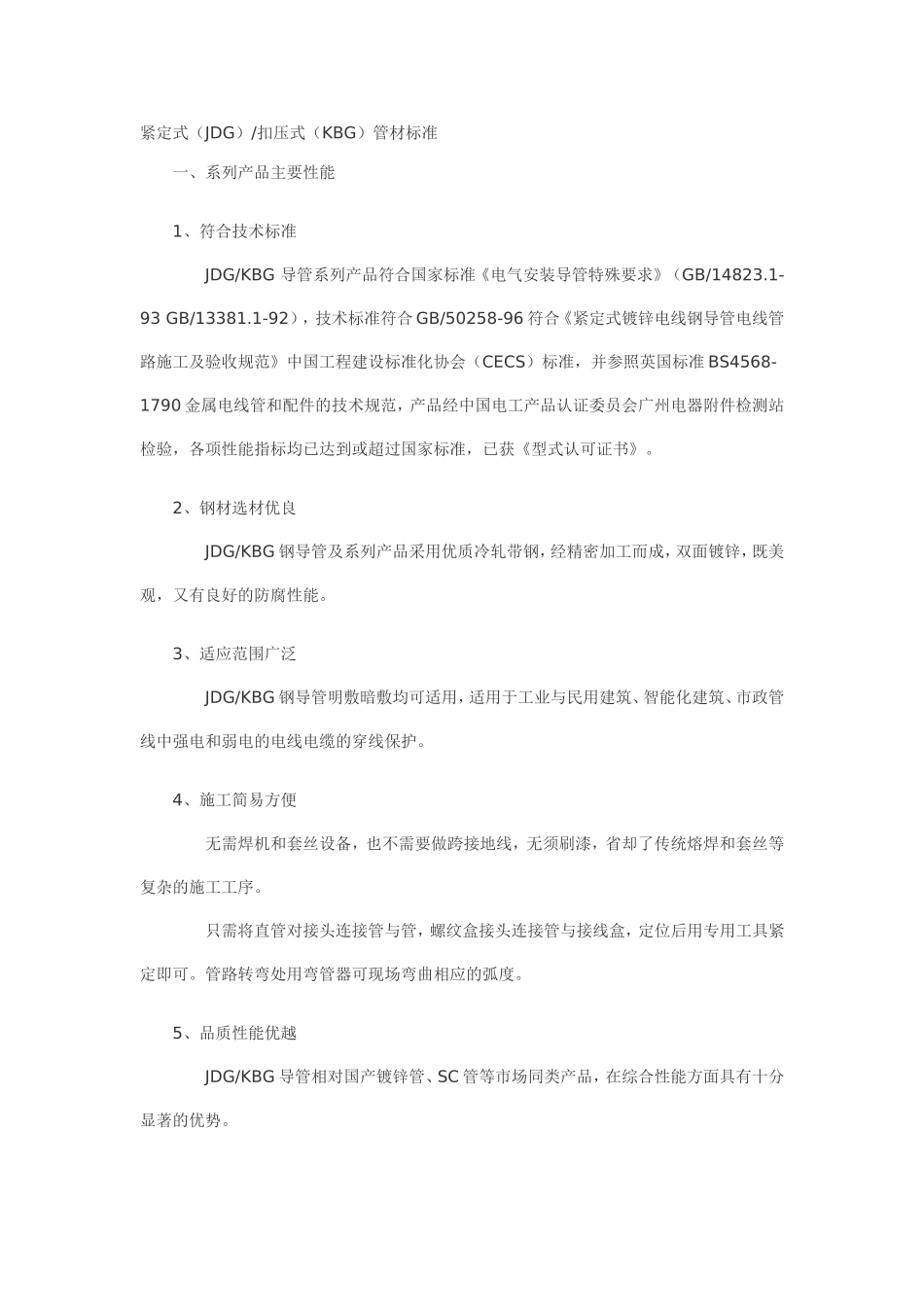

紧定式（JDG）/扣压式（KBG）管材标准一、系列产品主要性能1、符合技术标准JDG/KBG导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。2、钢材选材优良JDG/KBG钢导管及系列产品采用优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。二、JDG/KBG导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。使用配套专用工具可弯角，不变型，不断裂。一般定长4米，根据要求可另定长度。标准型壁厚1.60mm，其它型壁厚1.20mm和1.00mm，明敷暗敷均可使用。标准型规格有六种：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50参数如表1：表1单位：（mm）规格Φ16Φ20Φ25Φ32Φ40Φ50外径162025324050外径公差000000-0.30-0.30-0.30-0.40-0.40-0.40壁厚1.601.601.601.601.601.60壁厚公差±0.15±0.15±0.15±0.15±0.15±0.15长度400040004000400040004000长度公差±5.00±5.00±5.00±5.00±5.00±5.00表2JDG直管对接头参数单位：（mm）规格Φ16Φ20Φ25Φ32Φ40Φ50内径162025324050内经允许偏差000000+0.30+0.30+0.30+0.30+0.30+0.30外经19.2023.2028.2035.2043.2053.20壁厚1.601.601.601.601.601.60总长5555557590105凹槽内经12.8016.8021.8028.8036.8046.80凹槽内经允许偏差+0.40+0.40+0.40+0.80+0.80+0.80000000螺纹孔直经555555螺纹孔长度333333两上螺纹孔中心距414141617691两螺纹孔中000000壁厚1.601.601.601.601.601.60壁厚公差±0.15±0.15±0.15±0.15±0.15±0.15心允许偏差-0.30-0.30-0.30-0.30-0.30-0.30表3JDG螺纹管接头参数单位：（mm）规格Φ16Φ20Φ25Φ32Φ40Φ50内径162025324050内经允许偏差000000+0.30+0.30+0.30+0.30+0.30+0.30外经19.2023.2028.2035.2043.2053.20壁厚1.601.601.601.601.601.60总长5555557590105壁厚1.601.601.601.601.601.60壁厚允许偏差±1.10±1.10±1.10±1.10±1.10±1.10缩口处螺纹长度101010101010缩口处螺纹直径162025324050爪型螺母和六角螺母厚度3.003.003.003.003.003.00爪型螺母爪子高度1.001.001.001.001.001.00螺丝孔中心至大直径端面的距离777777螺纹孔直径555555表4KBG直管对接头参数单位：（mm）规格Φ16Φ20Φ25Φ32Φ40Φ50内径162025324050内经允许000000偏差+0.30+0.30+0.30+0.40+0.40+0.40外经19.2023.2028.2035.2043.2053.20壁厚1.601.601.601.601.601.60总长5555557590105凹槽内经12.8016.8021.8028.8036.8046.80凹槽内经允许偏差+0.40+0.40+0.40+0.80+0.80+0.80000000表5KBG螺纹管接头参数单位：（mm）规格Φ16Φ20Φ25Φ32Φ40Φ50内径162025324050内经允许偏差000000+0.30+0.30+0.30+0.30+0.30+0.30外经19.2023.2028.2035.2043.2053.20总长5555557590105壁厚1.601.601.601.601.601.60壁...
