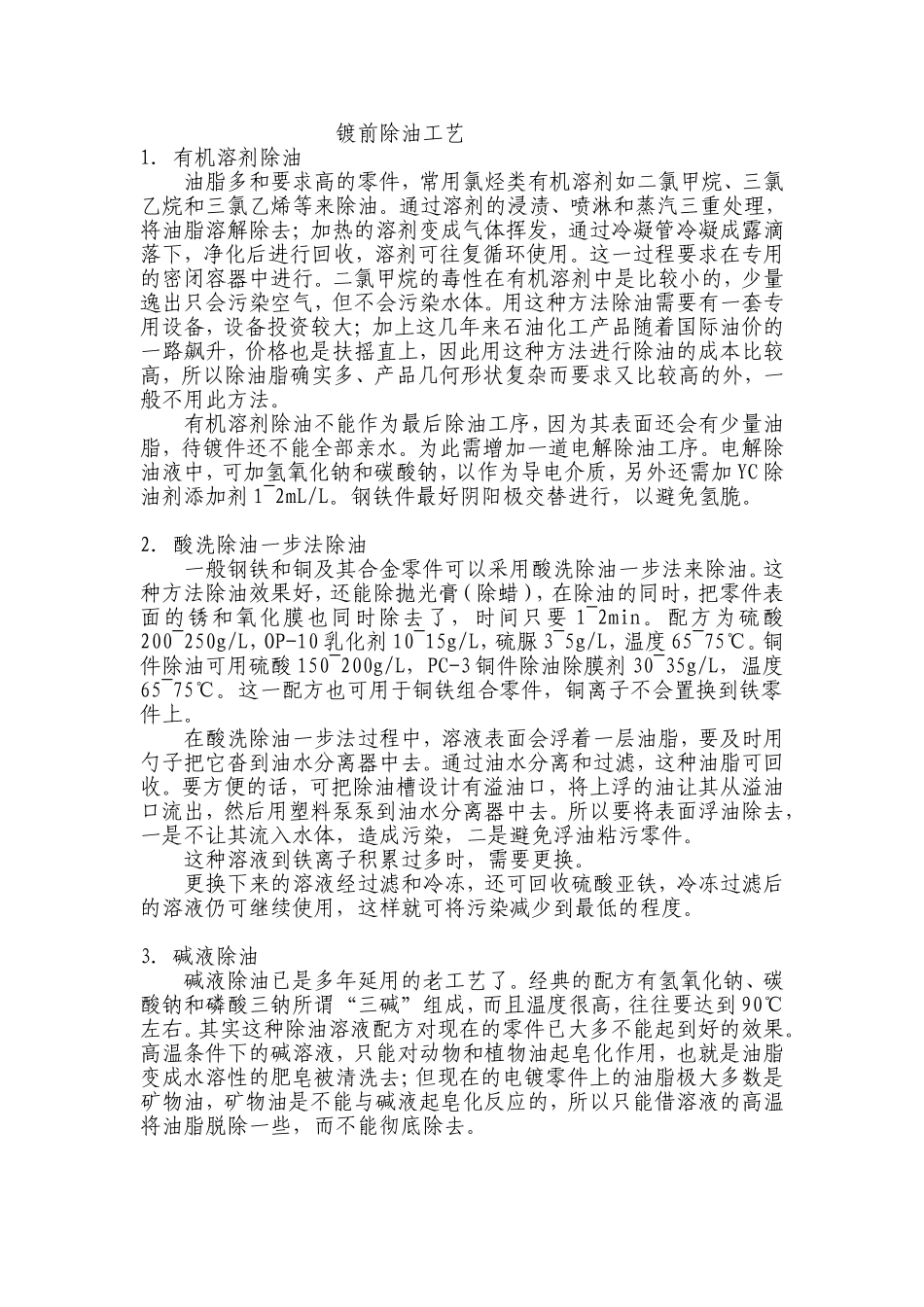

镀前除油工艺1．有机溶剂除油油脂多和要求高的零件，常用氯烃类有机溶剂如二氯甲烷、三氯乙烷和三氯乙烯等来除油。通过溶剂的浸渍、喷淋和蒸汽三重处理，将油脂溶解除去；加热的溶剂变成气体挥发，通过冷凝管冷凝成露滴落下，净化后进行回收，溶剂可往复循环使用。这一过程要求在专用的密闭容器中进行。二氯甲烷的毒性在有机溶剂中是比较小的，少量逸出只会污染空气，但不会污染水体。用这种方法除油需要有一套专用设备，设备投资较大；加上这几年来石油化工产品随着国际油价的一路飙升，价格也是扶摇直上，因此用这种方法进行除油的成本比较高，所以除油脂确实多、产品几何形状复杂而要求又比较高的外，一般不用此方法。有机溶剂除油不能作为最后除油工序，因为其表面还会有少量油脂，待镀件还不能全部亲水。为此需增加一道电解除油工序。电解除油液中，可加氢氧化钠和碳酸钠，以作为导电介质，另外还需加YC除油剂添加剂1~2mL/L。钢铁件最好阴阳极交替进行，以避免氢脆。2．酸洗除油一步法除油一般钢铁和铜及其合金零件可以采用酸洗除油一步法来除油。这种方法除油效果好，还能除抛光膏（除蜡），在除油的同时，把零件表面的锈和氧化膜也同时除去了，时间只要1~2min。配方为硫酸200~250g/L，OP-10乳化剂10~15g/L，硫脲3~5g/L，温度65~75℃。铜件除油可用硫酸150~200g/L，PC-3铜件除油除膜剂30~35g/L，温度65~75℃。这一配方也可用于铜铁组合零件，铜离子不会置换到铁零件上。在酸洗除油一步法过程中，溶液表面会浮着一层油脂，要及时用勺子把它沓到油水分离器中去。通过油水分离和过滤，这种油脂可回收。要方便的话，可把除油槽设计有溢油口，将上浮的油让其从溢油口流出，然后用塑料泵泵到油水分离器中去。所以要将表面浮油除去，一是不让其流入水体，造成污染，二是避免浮油粘污零件。这种溶液到铁离子积累过多时，需要更换。更换下来的溶液经过滤和冷冻，还可回收硫酸亚铁，冷冻过滤后的溶液仍可继续使用，这样就可将污染减少到最低的程度。3．碱液除油碱液除油已是多年延用的老工艺了。经典的配方有氢氧化钠、碳酸钠和磷酸三钠所谓“三碱”组成，而且温度很高，往往要达到90℃左右。其实这种除油溶液配方对现在的零件已大多不能起到好的效果。高温条件下的碱溶液，只能对动物和植物油起皂化作用，也就是油脂变成水溶性的肥皂被清洗去；但现在的电镀零件上的油脂极大多数是矿物油，矿物油是不能与碱液起皂化反应的，所以只能借溶液的高温将油脂脱除一些，而不能彻底除去。碱性除油溶液中通常要加磷酸盐，如磷酸三钠、六偏磷酸钠和三聚磷酸钠等，这种磷酸盐在洗衣粉中含量也不少。含磷化合物虽能起到助洗作用，但它们对水体是富营养物质，危害也不可忽视。现在提倡用无磷洗衣粉和无磷洗涤剂的呼声很高，但实际行动却很缓慢。为保护环境，我们在前处理的除油溶液中要摒弃这些含磷化合物。这是有可能的，我们曾在这方面做了一些工作，开发出了一些无磷的除油剂和洗涤剂，效果还不错。如硅酸钠、羧甲基纤维素（CMC）和表面活性剂等配合，可把磷酸盐省去；但电镀前处理要注意，配方中最好不要有硅酸盐，因为电镀件除油后需要进行酸洗，如零件表面清洗不干净的话，硅酸盐遇酸变成硅胶，硅胶在水中不溶解，不能将其清洗掉，因此会影响镀层的结合力。碱性除油配方中可引入表面活性剂。这种溶液除油是基于乳化的原理，所以碱浓度不必高，温度也不必高。按照建设环境友好型、资源节约型社会的要求，设计除油溶液最好要常温，同时要污染相对较少的配方。常温除油剂的主要组成成份的设计指导，我们是考虑了下列因素：钢铁制件大都是经冲压和挤压加工出来的。一般机加工时要用矿物油作润滑剂，有的还要涂防锈油进行防锈；因此，这些钢铁零件表面多沾有矿物油。矿物油与碱液不能起皂化反应，所以在碱性溶液中不能将它除去；但可以用乳化方法除去。矿物油的亲油亲水平衡值（HLB）在9~12之间，除油溶液就要用不同非离子表面活性剂和阴离子表面活性剂复配到HLB值与之相匹配，就能达到好的除油效果。如壬基酚与4个摩尔环氧乙烷加成的聚氧乙烯醚的HLB值为8.9，它的亲油性比较好，可以将油脂牢牢地...
