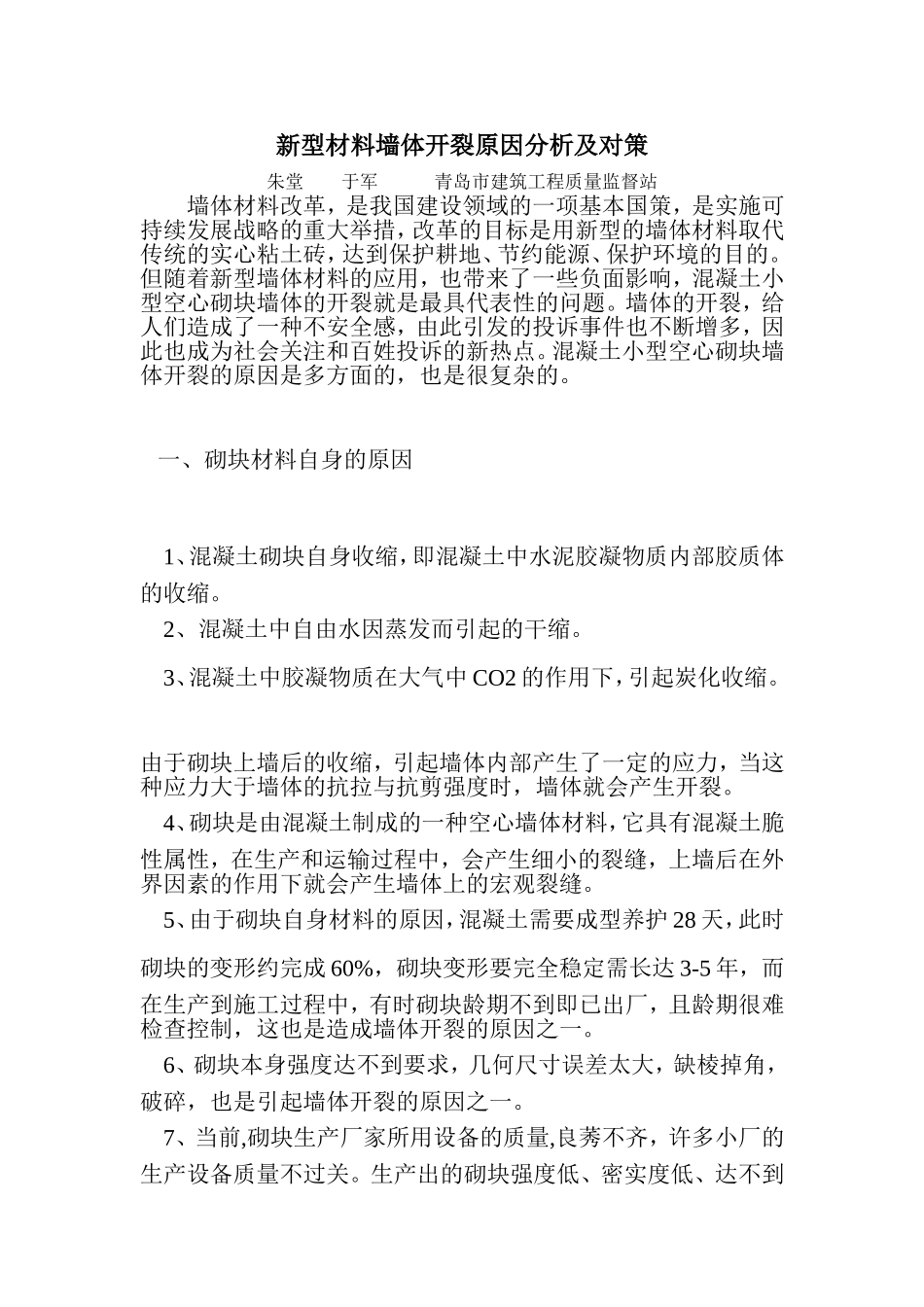

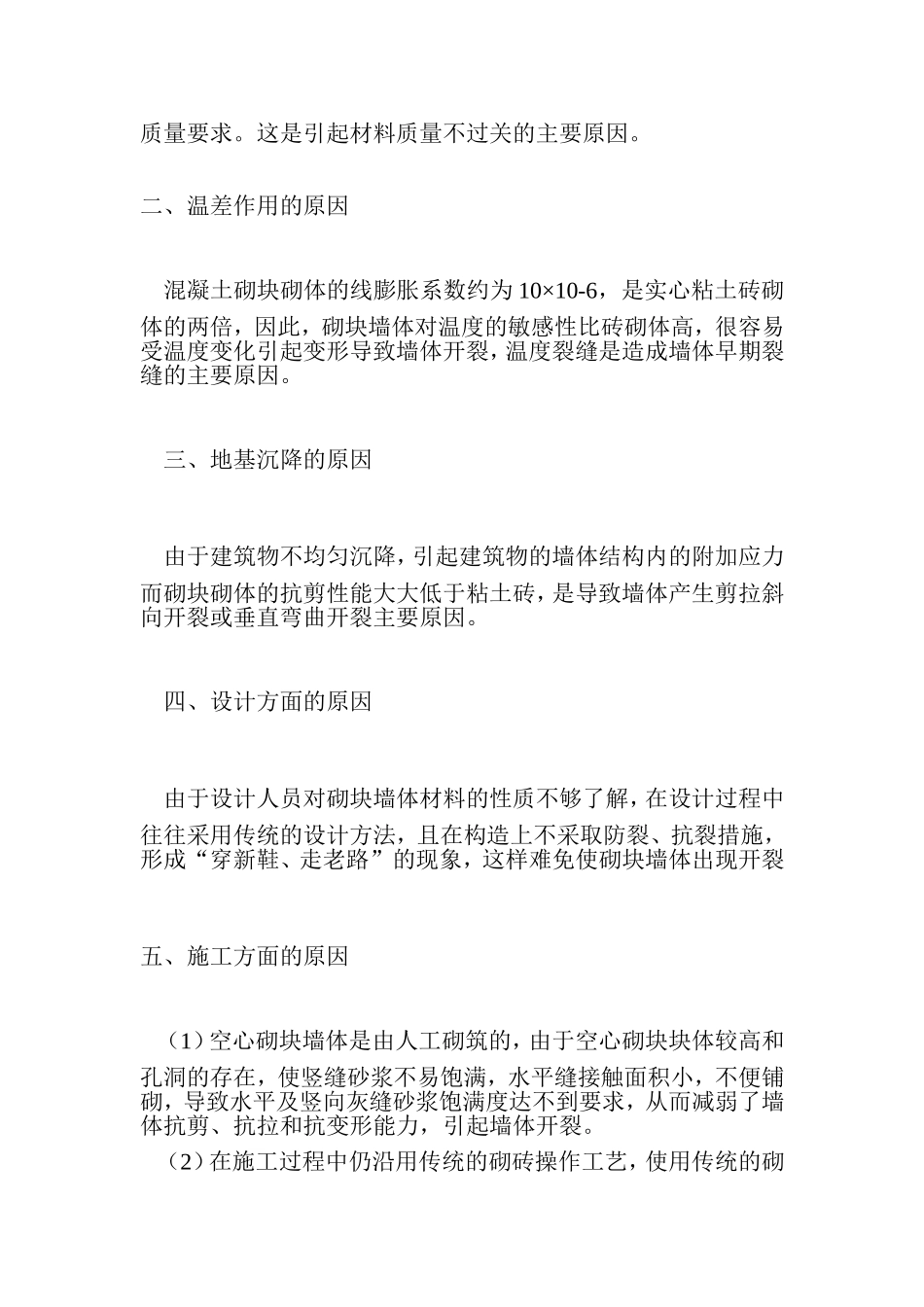

新型材料墙体开裂原因分析及对策朱堂于军青岛市建筑工程质量监督站墙体材料改革，是我国建设领域的一项基本国策，是实施可持续发展战略的重大举措，改革的目标是用新型的墙体材料取代传统的实心粘土砖，达到保护耕地、节约能源、保护环境的目的。但随着新型墙体材料的应用，也带来了一些负面影响，混凝土小型空心砌块墙体的开裂就是最具代表性的问题。墙体的开裂，给人们造成了一种不安全感，由此引发的投诉事件也不断增多，因此也成为社会关注和百姓投诉的新热点。混凝土小型空心砌块墙体开裂的原因是多方面的，也是很复杂的。一、砌块材料自身的原因1、混凝土砌块自身收缩，即混凝土中水泥胶凝物质内部胶质体的收缩。2、混凝土中自由水因蒸发而引起的干缩。3、混凝土中胶凝物质在大气中CO2的作用下，引起炭化收缩。由于砌块上墙后的收缩，引起墙体内部产生了一定的应力，当这种应力大于墙体的抗拉与抗剪强度时，墙体就会产生开裂。4、砌块是由混凝土制成的一种空心墙体材料，它具有混凝土脆性属性，在生产和运输过程中，会产生细小的裂缝，上墙后在外界因素的作用下就会产生墙体上的宏观裂缝。5、由于砌块自身材料的原因，混凝土需要成型养护28天，此时砌块的变形约完成60%，砌块变形要完全稳定需长达3-5年，而在生产到施工过程中，有时砌块龄期不到即已出厂，且龄期很难检查控制，这也是造成墙体开裂的原因之一。6、砌块本身强度达不到要求，几何尺寸误差太大，缺棱掉角，破碎，也是引起墙体开裂的原因之一。7、当前,砌块生产厂家所用设备的质量,良莠不齐，许多小厂的生产设备质量不过关。生产出的砌块强度低、密实度低、达不到质量要求。这是引起材料质量不过关的主要原因。二、温差作用的原因混凝土砌块砌体的线膨胀系数约为10×10-6，是实心粘土砖砌体的两倍，因此，砌块墙体对温度的敏感性比砖砌体高，很容易受温度变化引起变形导致墙体开裂，温度裂缝是造成墙体早期裂缝的主要原因。三、地基沉降的原因由于建筑物不均匀沉降，引起建筑物的墙体结构内的附加应力而砌块砌体的抗剪性能大大低于粘土砖，是导致墙体产生剪拉斜向开裂或垂直弯曲开裂主要原因。四、设计方面的原因由于设计人员对砌块墙体材料的性质不够了解，在设计过程中往往采用传统的设计方法，且在构造上不采取防裂、抗裂措施，形成“穿新鞋、走老路”的现象，这样难免使砌块墙体出现开裂五、施工方面的原因（1）空心砌块墙体是由人工砌筑的，由于空心砌块块体较高和孔洞的存在，使竖缝砂浆不易饱满，水平缝接触面积小，不便铺砌，导致水平及竖向灰缝砂浆饱满度达不到要求，从而减弱了墙体抗剪、抗拉和抗变形能力，引起墙体开裂。（2）在施工过程中仍沿用传统的砌砖操作工艺，使用传统的砌筑砂浆，而不使用专用砌筑砂浆，导致砌块之间粘结不牢，墙体抗拉、抗剪强度降低，从而引起墙体开裂。（3）现场材料的堆放不采取有效措施，受潮后仍上墙，引起二次干缩。由于以上原因的存在，到目前为止，在全国范围内对砌块墙体的开裂，都没有找到一种切实可行的有效的防治措施。经对北京、上海、南京、深圳等地进行实地考察，也证实了这一点。考察中发现砌块墙体均出现不同程度的开裂，有的还比较严重。就连曾被某媒体作为混凝土砌块墙体不开裂的典型，进行报导过的北京北潞园住宅小区工程，经实地考察也发现了大面积的开裂。近期，中国建设报刊登了主标题题为《新型墙体材料的难言之痛》，副标题为〈房屋裂缝业主遭殃开发商有口莫辨砌块虽小安居事大推广须深谋远虑〉的文章，文中报道了上海、重庆等地因房屋建筑使用砌块引起墙体裂缝给业主和开发商带来的烦恼。目前,南方一些城市的做法是在多层房屋建设中推行框架-填充墙结构体系，其外墙采用加气砼砌块、或粘土多孔砖填充的作法取得了较好的效果。在分析调查原因的基础上，特提出如下建议：由于混凝土砌块墙体开裂的原因很多，尽管在施工过程中已采取了较严格的检查措施，但墙体仍然开裂。目前，在北京、上海、南京等地使用混凝土砌块的建筑约占总面积的5%左右，上述地区除继续推广混凝土砌块建筑外,也正在推广其它的结构体系，以代替承重混凝土其块结构体系，且取得了...
