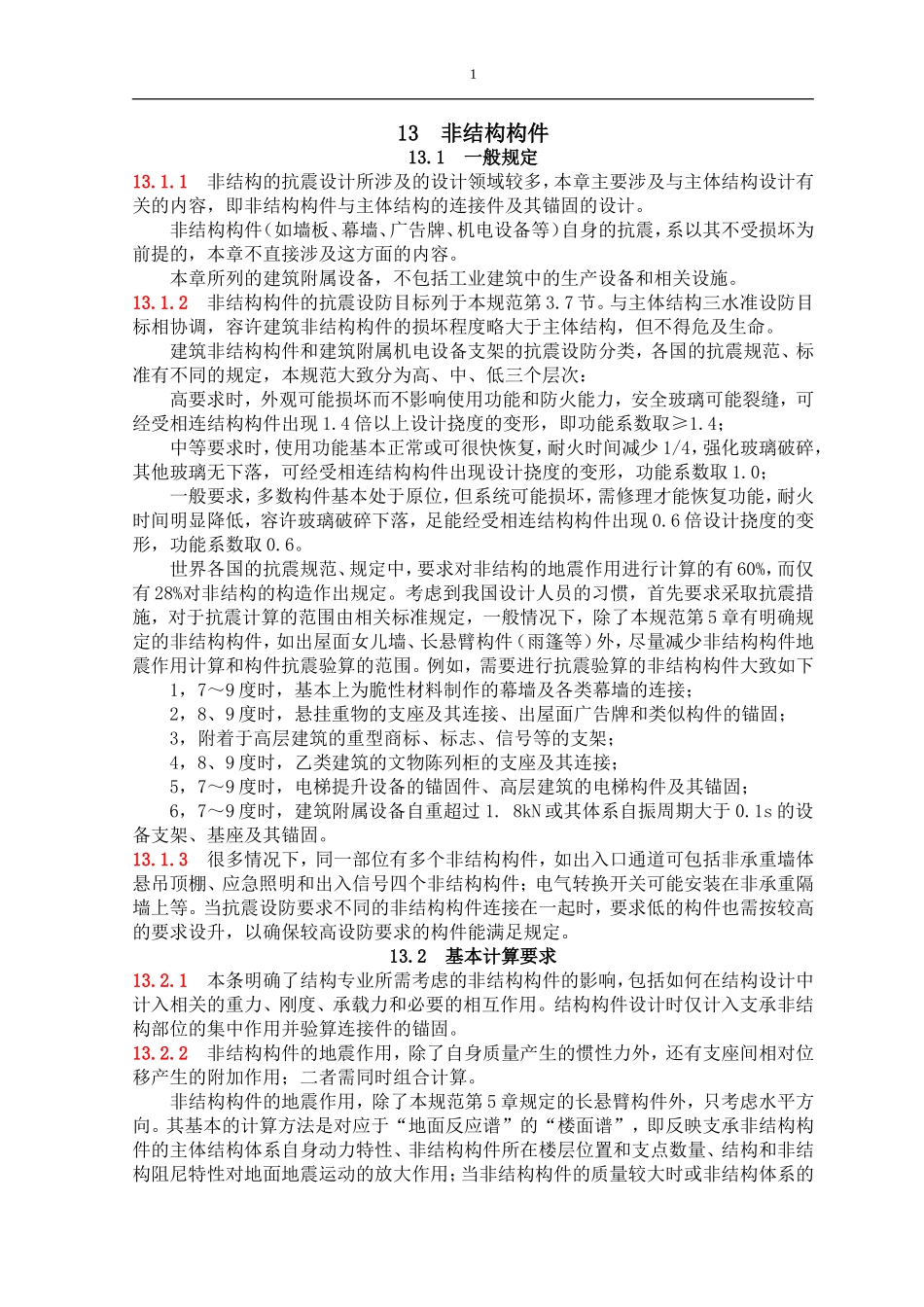

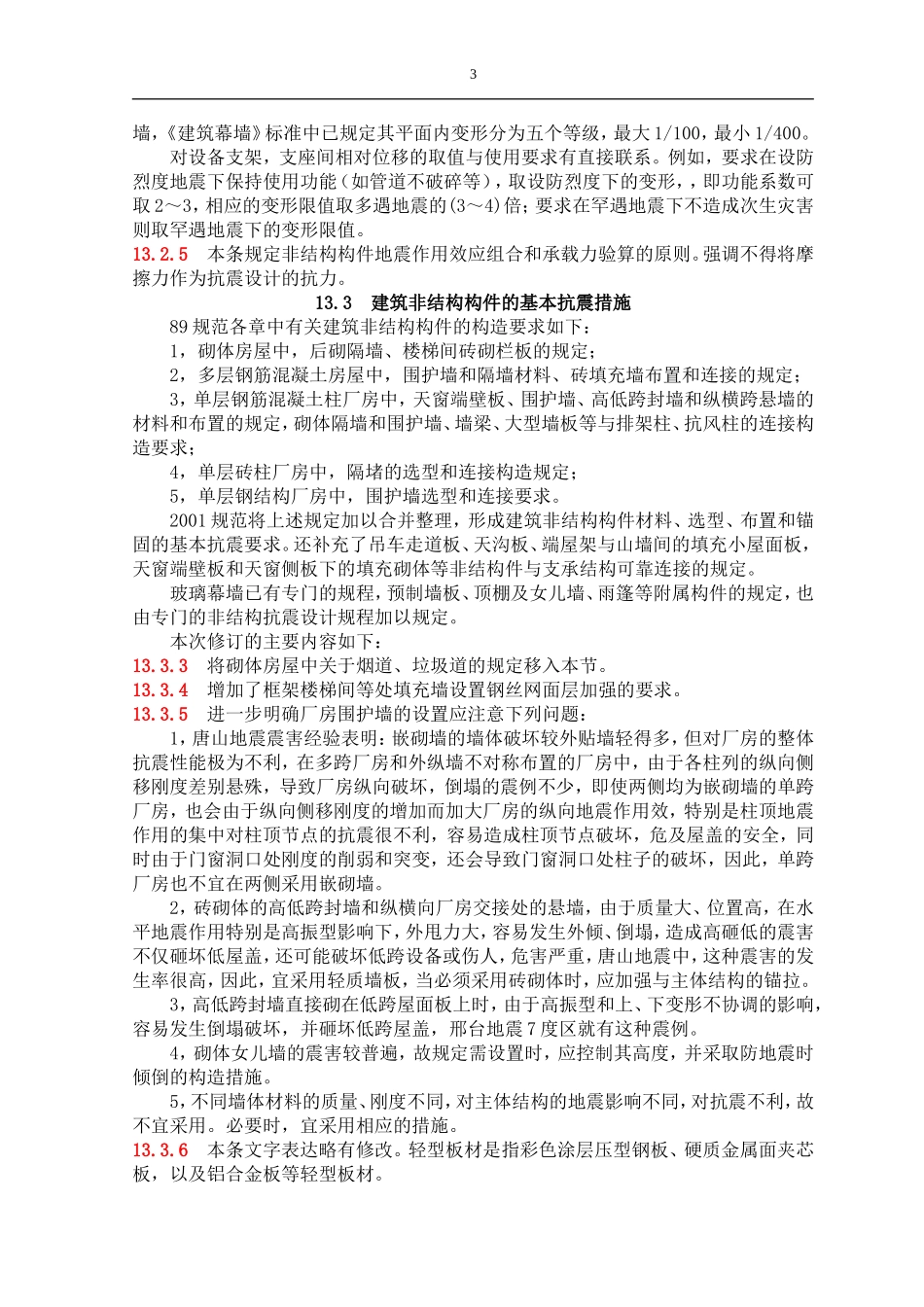

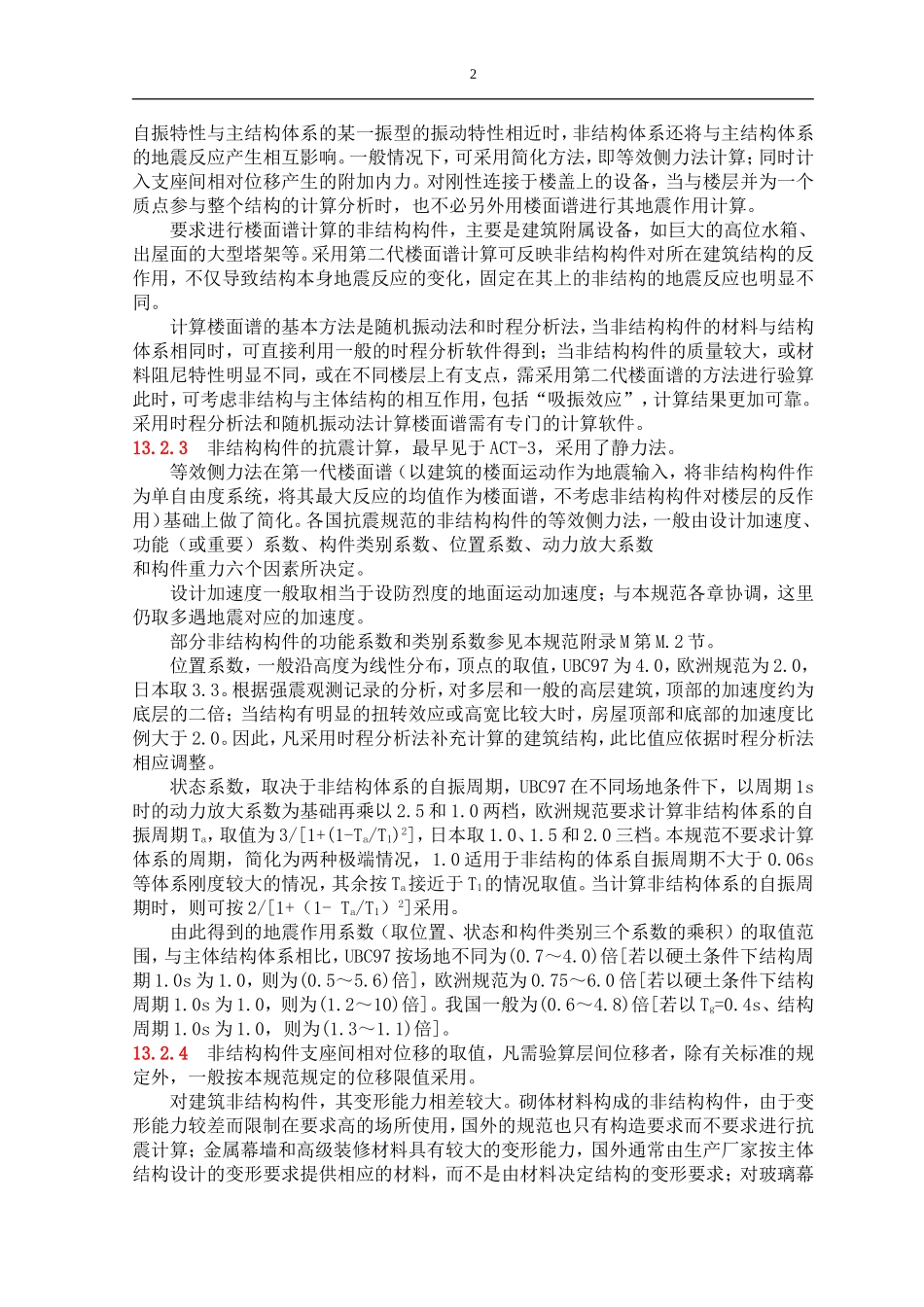

113非结构构件13.1一般规定13.1.1非结构的抗震设计所涉及的设计领域较多，本章主要涉及与主体结构设计有关的内容，即非结构构件与主体结构的连接件及其锚固的设计。非结构构件（如墙板、幕墙、广告牌、机电设备等）自身的抗震，系以其不受损坏为前提的，本章不直接涉及这方面的内容。本章所列的建筑附属设备，不包括工业建筑中的生产设备和相关设施。13.1.2非结构构件的抗震设防目标列于本规范第3.7节。与主体结构三水准设防目标相协调，容许建筑非结构构件的损坏程度略大于主体结构，但不得危及生命。建筑非结构构件和建筑附属机电设备支架的抗震设防分类，各国的抗震规范、标准有不同的规定，本规范大致分为高、中、低三个层次：高要求时，外观可能损坏而不影响使用功能和防火能力，安全玻璃可能裂缝，可经受相连结构构件出现1.4倍以上设计挠度的变形，即功能系数取≥1.4；中等要求时，使用功能基本正常或可很快恢复，耐火时间减少1/4，强化玻璃破碎，其他玻璃无下落，可经受相连结构构件出现设计挠度的变形，功能系数取1.0；一般要求，多数构件基本处于原位，但系统可能损坏，需修理才能恢复功能，耐火时间明显降低，容许玻璃破碎下落，足能经受相连结构构件出现0.6倍设计挠度的变形，功能系数取0.6。世界各国的抗震规范、规定中，要求对非结构的地震作用进行计算的有60%，而仅有28%对非结构的构造作出规定。考虑到我国设计人员的习惯，首先要求采取抗震措施，对于抗震计算的范围由相关标准规定，一般情况下，除了本规范第5章有明确规定的非结构构件，如出屋面女儿墙、长悬臂构件（雨篷等）外，尽量减少非结构构件地震作用计算和构件抗震验算的范围。例如，需要进行抗震验算的非结构构件大致如下1，7～9度时，基本上为脆性材料制作的幕墙及各类幕墙的连接；2，8、9度时，悬挂重物的支座及其连接、出屋面广告牌和类似构件的锚固；3，附着于高层建筑的重型商标、标志、信号等的支架；4，8、9度时，乙类建筑的文物陈列柜的支座及其连接；5，7～9度时，电梯提升设备的锚固件、高层建筑的电梯构件及其锚固；6，7～9度时，建筑附属设备自重超过1.8kN或其体系自振周期大于0.1s的设备支架、基座及其锚固。13.1.3很多情况下，同一部位有多个非结构构件，如出入口通道可包括非承重墙体悬吊顶棚、应急照明和出入信号四个非结构构件；电气转换开关可能安装在非承重隔墙上等。当抗震设防要求不同的非结构构件连接在一起时，要求低的构件也需按较高的要求设升，以确保较高设防要求的构件能满足规定。13.2基本计算要求13.2.1本条明确了结构专业所需考虑的非结构构件的影响，包括如何在结构设计中计入相关的重力、刚度、承载力和必要的相互作用。结构构件设计时仅计入支承非结构部位的集中作用并验算连接件的锚固。13.2.2非结构构件的地震作用，除了自身质量产生的惯性力外，还有支座间相对位移产生的附加作用；二者需同时组合计算。非结构构件的地震作用，除了本规范第5章规定的长悬臂构件外，只考虑水平方向。其基本的计算方法是对应于“地面反应谱”的“楼面谱”，即反映支承非结构构件的主体结构体系自身动力特性、非结构构件所在楼层位置和支点数量、结构和非结构阻尼特性对地面地震运动的放大作用；当非结构构件的质量较大时或非结构体系的2自振特性与主结构体系的某一振型的振动特性相近时，非结构体系还将与主结构体系的地震反应产生相互影响。一般情况下，可采用简化方法，即等效侧力法计算；同时计入支座间相对位移产生的附加内力。对刚性连接于楼盖上的设备，当与楼层并为一个质点参与整个结构的计算分析时，也不必另外用楼面谱进行其地震作用计算。要求进行楼面谱计算的非结构构件，主要是建筑附属设备，如巨大的高位水箱、出屋面的大型塔架等。采用第二代楼面谱计算可反映非结构构件对所在建筑结构的反作用，不仅导致结构本身地震反应的变化，固定在其上的非结构的地震反应也明显不同。计算楼面谱的基本方法是随机振动法和时程分析法，当非结构构件的材料与结构体系相同时，可直接利用一般的时程分析软件得到；当非结构构件的质量较大，或材料阻尼特性明显不同，或在不同楼层上有支...
