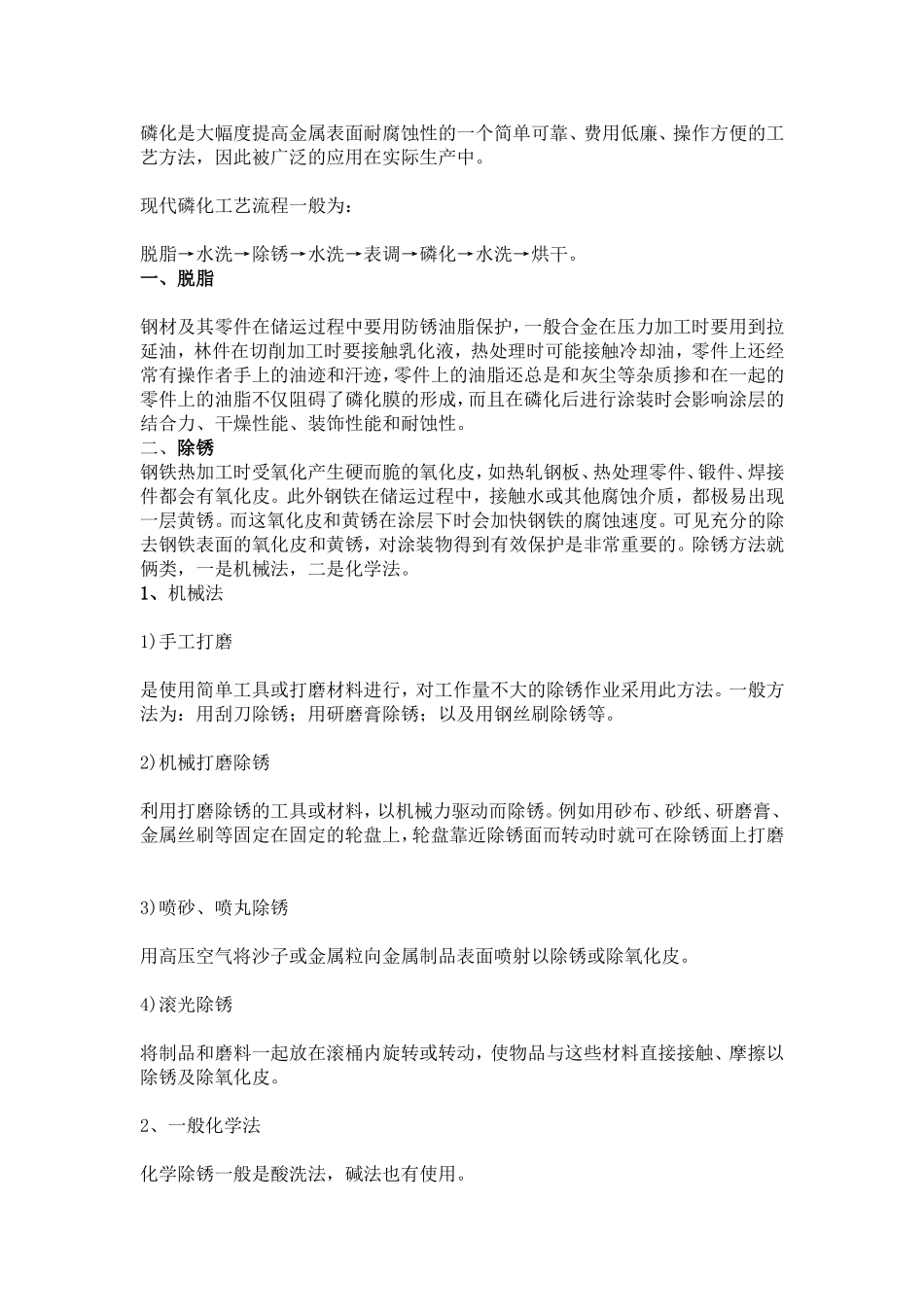

磷化是大幅度提高金属表面耐腐蚀性的一个简单可靠、费用低廉、操作方便的工艺方法,因此被广泛的应用在实际生产中。现代磷化工艺流程一般为:脱脂→水洗→除锈→水洗→表调→磷化→水洗→烘干。一、脱脂钢材及其零件在储运过程中要用防锈油脂保护,一般合金在压力加工时要用到拉延油,林件在切削加工时要接触乳化液,热处理时可能接触冷却油,零件上还经常有操作者手上的油迹和汗迹,零件上的油脂还总是和灰尘等杂质掺和在一起的零件上的油脂不仅阻碍了磷化膜的形成,而且在磷化后进行涂装时会影响涂层的结合力、干燥性能、装饰性能和耐蚀性。二、除锈钢铁热加工时受氧化产生硬而脆的氧化皮,如热轧钢板、热处理零件、锻件、焊接件都会有氧化皮。此外钢铁在储运过程中,接触水或其他腐蚀介质,都极易出现一层黄锈。而这氧化皮和黄锈在涂层下时会加快钢铁的腐蚀速度。可见充分的除去钢铁表面的氧化皮和黄锈,对涂装物得到有效保护是非常重要的。除锈方法就俩类,一是机械法,二是化学法。1、机械法1)手工打磨是使用简单工具或打磨材料进行,对工作量不大的除锈作业采用此方法。一般方法为:用刮刀除锈;用研磨膏除锈;以及用钢丝刷除锈等。2)机械打磨除锈利用打磨除锈的工具或材料,以机械力驱动而除锈。例如用砂布、砂纸、研磨膏、金属丝刷等固定在固定的轮盘上,轮盘靠近除锈面而转动时就可在除锈面上打磨3)喷砂、喷丸除锈用高压空气将沙子或金属粒向金属制品表面喷射以除锈或除氧化皮。4)滚光除锈将制品和磨料一起放在滚桶内旋转或转动,使物品与这些材料直接接触、摩擦以除锈及除氧化皮。2、一般化学法化学除锈一般是酸洗法,碱法也有使用。1)酸洗在酸洗中,一般使用无机酸如盐酸、硫酸及磷酸等,并常用酸洗缓蚀剂以减少基体金属的溶解。特殊钢或非铁金属则常用混合酸或草酸、铬酸、柠檬酸等a)硫酸酸洗一般情况下钢铁大都使用硫酸酸洗,其浓度为98%的浓硫酸经稀释后使用,使用浓度不同,因而其除锈能力也不相同,此外,温度的影响很大,一般在60~80度是起除锈能力最强,除锈时间最短。一般常用的工业硫酸浓度为98%,其比重约为1.84g/ml,浓硫酸有很强的氧化性,为无色油状液体,无气味,与水混合放出大量的热,硫酸还可以用来清洗不能用盐酸酸洗的不锈钢和铝合金零件。用浓硫酸酸洗因为连续使用而导致铁离子浓度增加时,酸洗能力会下降,当金属表面有硫酸盐析出时,酸洗能力大减,称为酸液的老化。在10%的硫酸中,铁离子浓度不能超过80~120g/L。硫酸较其他的酸容易引起渗氢现象。温度越高,基体金属吸氢速度俞高。酸的浓度高也增加渗氢倾向。当酸中存在有As2O3、Sb2O3、H2S时,铁上渗氢现象增强。有时加入硝酸、铬酸等氧化剂2~5%以防止这些物质产生不良的渗氢影响。b)盐酸酸洗盐酸也是酸洗中常见的酸。常用浓度为5~15%。工业盐酸的浓度一般为36~38%左右,,为无色透明液体,密度约为1.18g/ml,暴露在空气中后冒烟,有刺激性酸味。故使用时一般稀释一倍再用。一般在室温下作业,即使加热也不能超过40度。温度高有多种不利:氯化氢气体挥发造成酸的损耗,有害人体,污染环境,在温度高时渗氢现象明显增强。虽然二价铁离子在盐酸中有缓蚀作用,但当溶解铁量增至100~120g/L时,为保持酸洗能力,需追加酸量。盐酸不能用来清洗不锈钢和铝合金,因为其中的氯离子是能局部破坏钝化膜的活性离子,是造成小孔腐蚀的主要因素。盐酸除锈较硫酸快,渗氢影响亦较小,溶液中又无残渣、酸泥等,作业比较方便。c)磷酸酸洗磷酸的价格较硫酸、盐酸高的多,故虽有许多优点,酸洗中并不常用。而且酸洗作用较慢,故不用于除氧化皮,而仅用于除薄锈。在除锈后形成有保护作用的磷酸盐膜,故常用于涂装和防锈油涂覆的前处理。工业磷酸的浓度一般为85%,密度为1.685g/ml,无色粘稠状液体而使用时需稀释到5~20%,温度为40~80度。酸液中铁离子溶解度小,为40~50g/L。到达了此极限的酸液已无使用价值,需要更新。渗氢问题在磷酸酸洗中很小,可以不用考虑。d)硝酸一般商品浓硝酸的质量分数为65~68%,密度为1.40g/ml,无色透明液体。浓硝酸在空气中冒烟,有刺激气味,他有很强的氧化性,浓度越大,氧化性越强,...
