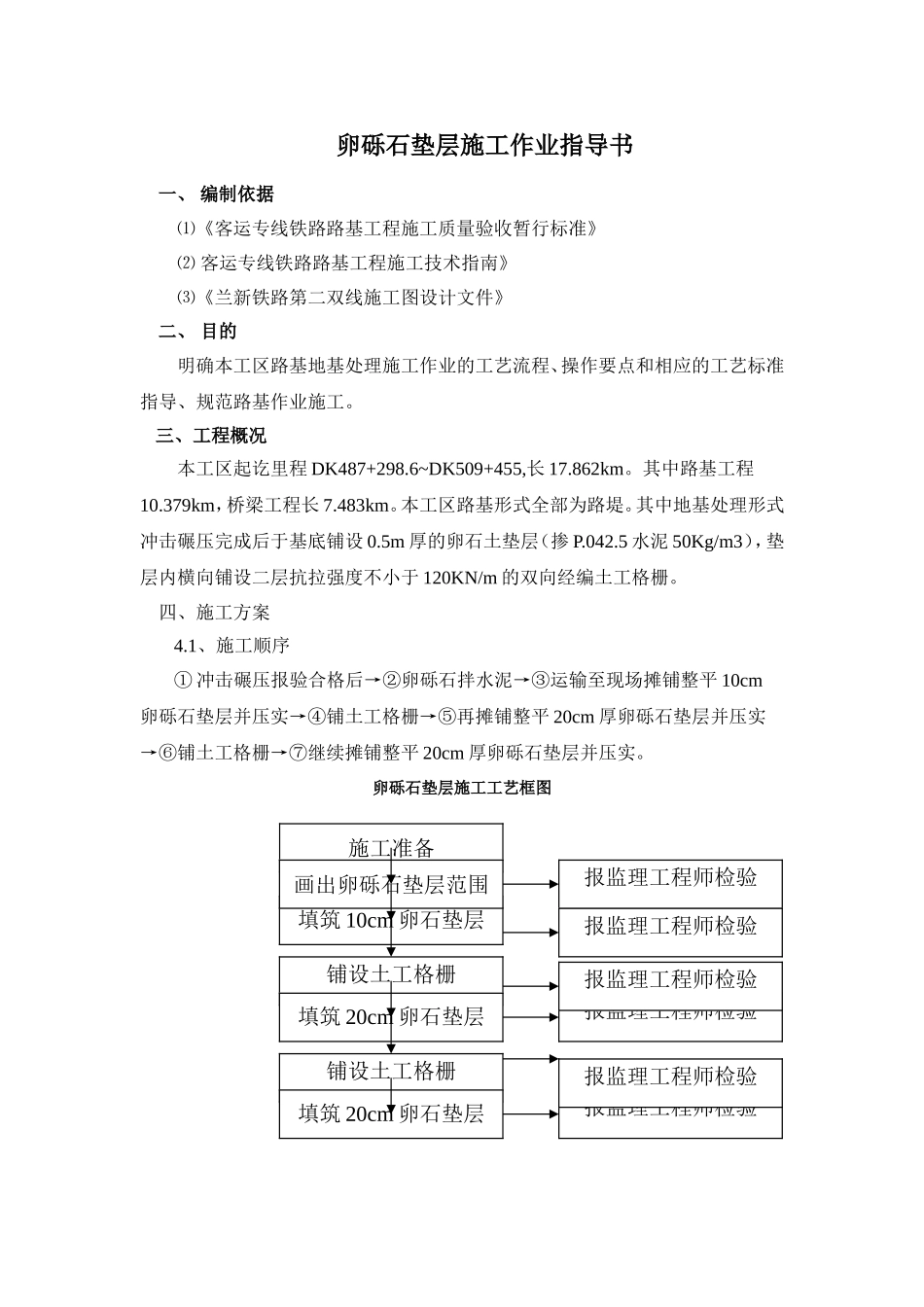

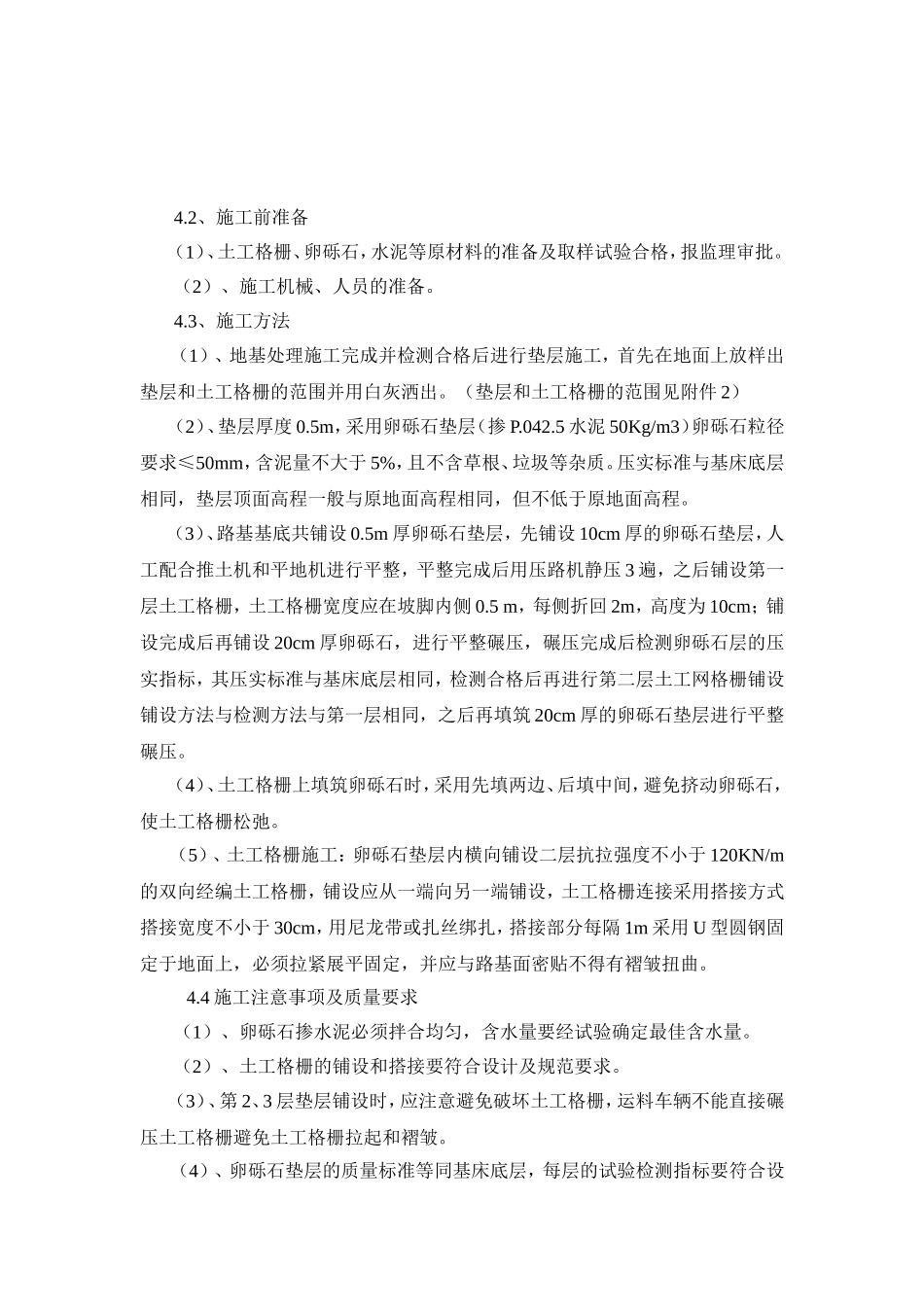

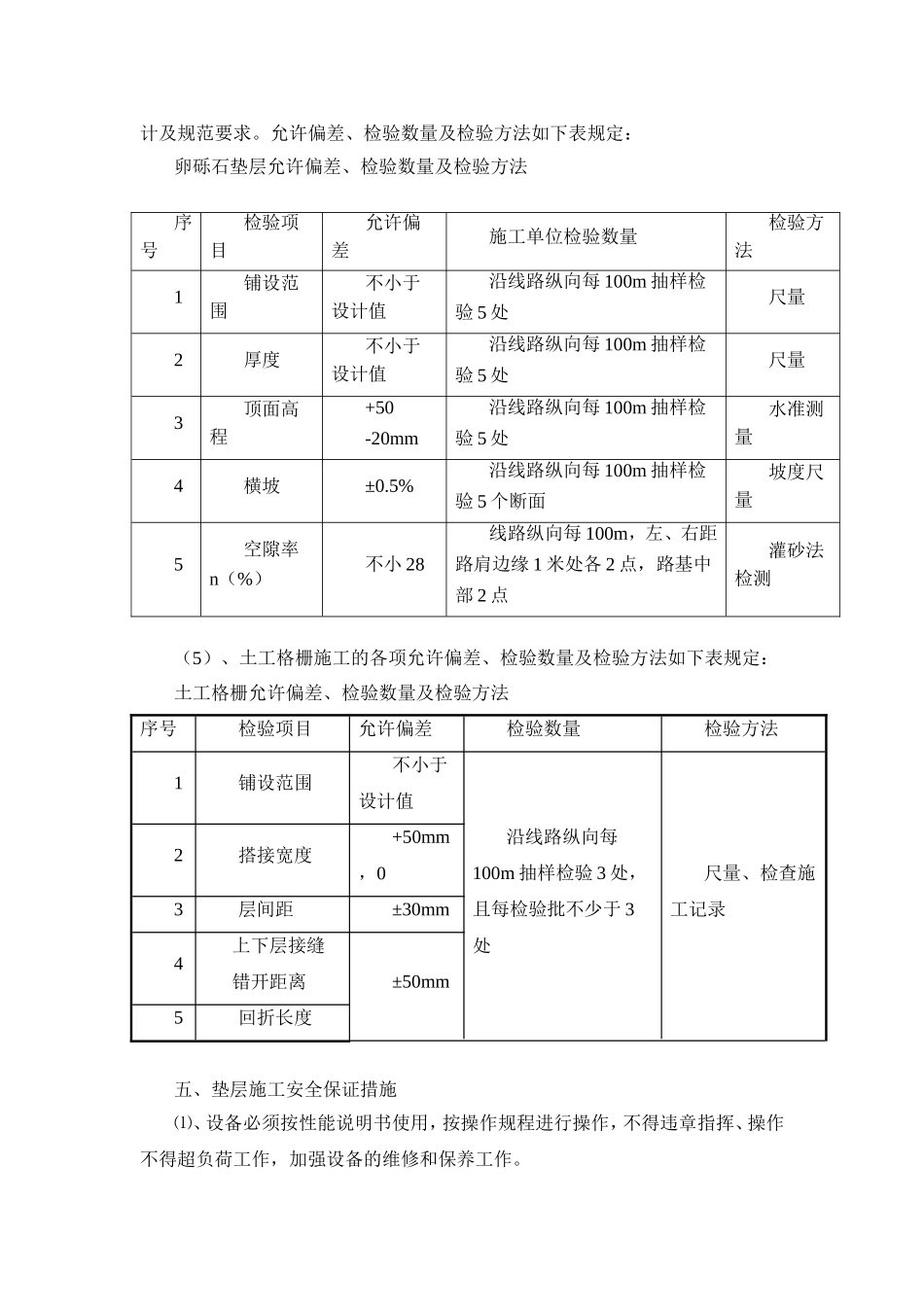

卵砾石垫层施工作业指导书一、编制依据⑴《客运专线铁路路基工程施工质量验收暂行标准》⑵客运专线铁路路基工程施工技术指南》⑶《兰新铁路第二双线施工图设计文件》二、目的明确本工区路基地基处理施工作业的工艺流程、操作要点和相应的工艺标准指导、规范路基作业施工。三、工程概况本工区起讫里程DK487+298.6~DK509+455,长17.862km。其中路基工程10.379km，桥梁工程长7.483km。本工区路基形式全部为路堤。其中地基处理形式冲击碾压完成后于基底铺设0.5m厚的卵石土垫层（掺P.042.5水泥50Kg/m3），垫层内横向铺设二层抗拉强度不小于120KN/m的双向经编土工格栅。四、施工方案4.1、施工顺序①冲击碾压报验合格后→②卵砾石拌水泥→③运输至现场摊铺整平10cm卵砾石垫层并压实→④铺土工格栅→⑤再摊铺整平20cm厚卵砾石垫层并压实→⑥铺土工格栅→⑦继续摊铺整平20cm厚卵砾石垫层并压实。卵砾石垫层施工工艺框图施工准备填筑10cm卵石垫层画出卵砾石垫层范围铺设土工格栅填筑20cm卵石垫层铺设土工格栅填筑20cm卵石垫层报监理工程师检验报监理工程师检验报监理工程师检验报监理工程师检验报监理工程师检验报监理工程师检验4.2、施工前准备（1）、土工格栅、卵砾石，水泥等原材料的准备及取样试验合格，报监理审批。（2）、施工机械、人员的准备。4.3、施工方法（1）、地基处理施工完成并检测合格后进行垫层施工，首先在地面上放样出垫层和土工格栅的范围并用白灰洒出。（垫层和土工格栅的范围见附件2）（2）、垫层厚度0.5m，采用卵砾石垫层（掺P.042.5水泥50Kg/m3）卵砾石粒径要求≤50mm，含泥量不大于5%，且不含草根、垃圾等杂质。压实标准与基床底层相同，垫层顶面高程一般与原地面高程相同，但不低于原地面高程。（3）、路基基底共铺设0.5m厚卵砾石垫层，先铺设10cm厚的卵砾石垫层，人工配合推土机和平地机进行平整，平整完成后用压路机静压3遍，之后铺设第一层土工格栅，土工格栅宽度应在坡脚内侧0.5m，每侧折回2m，高度为10cm；铺设完成后再铺设20cm厚卵砾石，进行平整碾压，碾压完成后检测卵砾石层的压实指标，其压实标准与基床底层相同，检测合格后再进行第二层土工网格栅铺设铺设方法与检测方法与第一层相同，之后再填筑20cm厚的卵砾石垫层进行平整碾压。（4）、土工格栅上填筑卵砾石时，采用先填两边、后填中间，避免挤动卵砾石，使土工格栅松弛。（5）、土工格栅施工：卵砾石垫层内横向铺设二层抗拉强度不小于120KN/m的双向经编土工格栅，铺设应从一端向另一端铺设，土工格栅连接采用搭接方式搭接宽度不小于30cm，用尼龙带或扎丝绑扎，搭接部分每隔1m采用U型圆钢固定于地面上，必须拉紧展平固定，并应与路基面密贴不得有褶皱扭曲。4.4施工注意事项及质量要求（1）、卵砾石掺水泥必须拌合均匀，含水量要经试验确定最佳含水量。（2）、土工格栅的铺设和搭接要符合设计及规范要求。（3）、第2、3层垫层铺设时，应注意避免破坏土工格栅，运料车辆不能直接碾压土工格栅避免土工格栅拉起和褶皱。（4）、卵砾石垫层的质量标准等同基床底层，每层的试验检测指标要符合设计及规范要求。允许偏差、检验数量及检验方法如下表规定：卵砾石垫层允许偏差、检验数量及检验方法（5）、土工格栅施工的各项允许偏差、检验数量及检验方法如下表规定：土工格栅允许偏差、检验数量及检验方法序号检验项目允许偏差检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验3处，且每检验批不少于3处尺量、检查施工记录2搭接宽度+50mm，03层间距±30mm4上下层接缝错开距离±50mm5回折长度五、垫层施工安全保证措施⑴、设备必须按性能说明书使用，按操作规程进行操作，不得违章指挥、操作不得超负荷工作，加强设备的维修和保养工作。序号检验项目允许偏差施工单位检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验5处尺量2厚度不小于设计值沿线路纵向每100m抽样检验5处尺量3顶面高程+50-20mm沿线路纵向每100m抽样检验5处水准测量4横坡±0.5%沿线路纵向每100m抽样检验5个断面坡度尺量5空隙率n（%）不小28线路纵向每100m，左、右距路肩边缘1米处各2点，路基中部2点灌砂法检测⑵、施...
