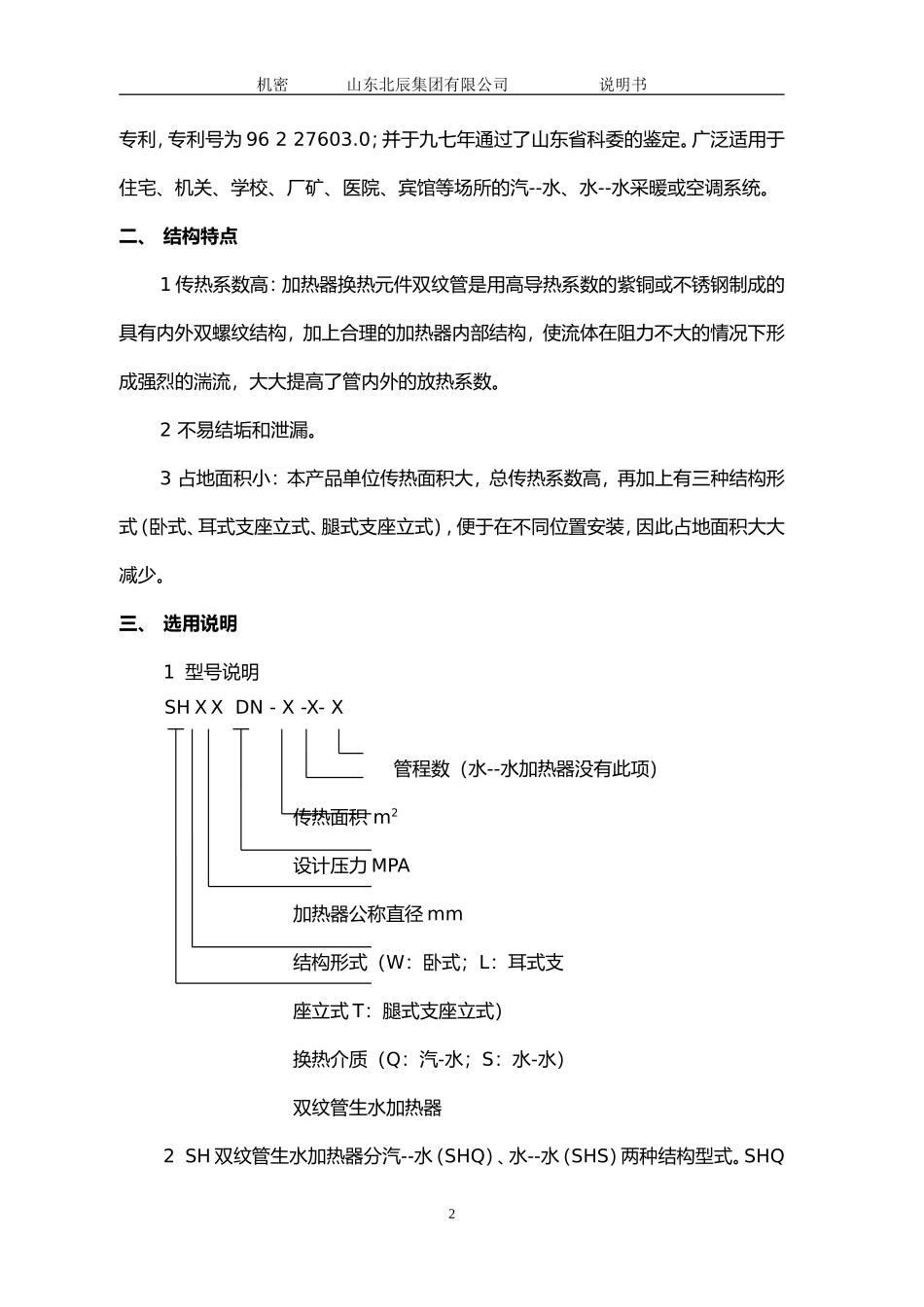

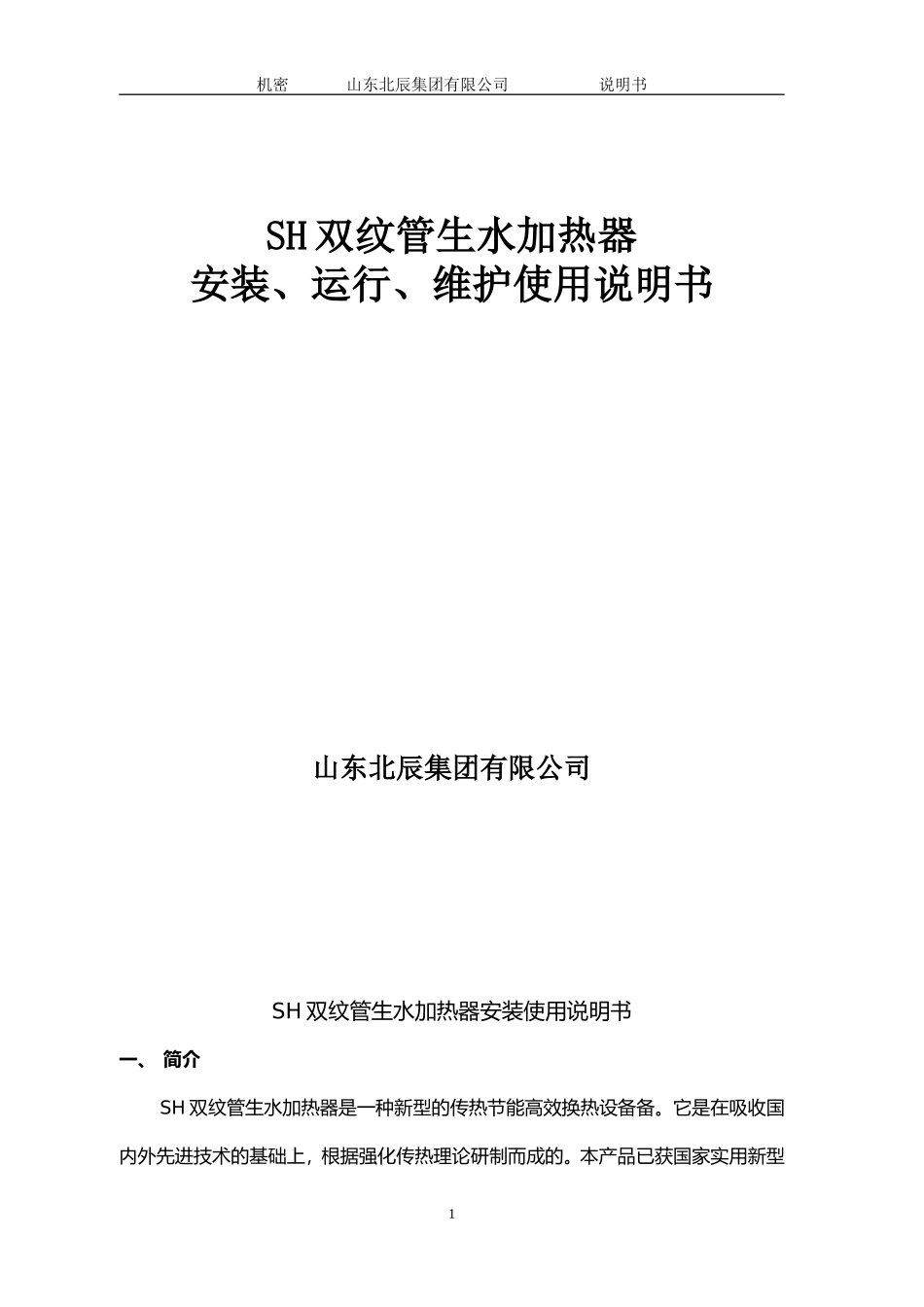

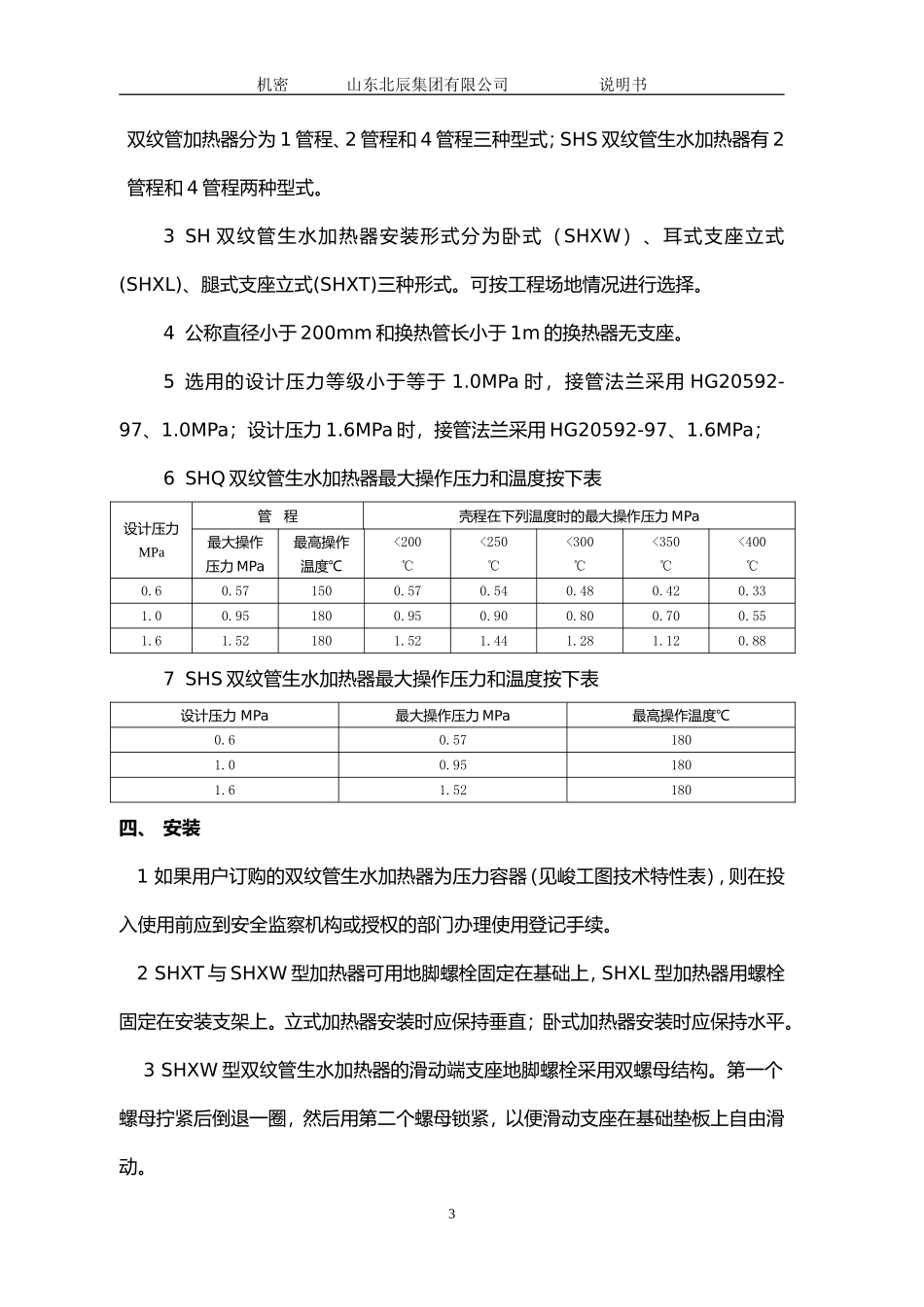

机密山东北辰集团有限公司说明书SH双纹管生水加热器安装、运行、维护使用说明书山东北辰集团有限公司SH双纹管生水加热器安装使用说明书一、简介SH双纹管生水加热器是一种新型的传热节能高效换热设备备。它是在吸收国内外先进技术的基础上，根据强化传热理论研制而成的。本产品已获国家实用新型1机密山东北辰集团有限公司说明书专利，专利号为96227603.0；并于九七年通过了山东省科委的鉴定。广泛适用于住宅、机关、学校、厂矿、医院、宾馆等场所的汽--水、水--水采暖或空调系统。二、结构特点1传热系数高：加热器换热元件双纹管是用高导热系数的紫铜或不锈钢制成的具有内外双螺纹结构，加上合理的加热器内部结构，使流体在阻力不大的情况下形成强烈的湍流，大大提高了管内外的放热系数。2不易结垢和泄漏。3占地面积小：本产品单位传热面积大，总传热系数高，再加上有三种结构形式（卧式、耳式支座立式、腿式支座立式），便于在不同位置安装，因此占地面积大大减少。三、选用说明1型号说明SHXXDN-X-X-X管程数（水--水加热器没有此项）传热面积m2设计压力MPA加热器公称直径mm结构形式（W：卧式；L：耳式支座立式T：腿式支座立式）换热介质（Q：汽-水；S：水-水）双纹管生水加热器2SH双纹管生水加热器分汽--水（SHQ）、水--水（SHS）两种结构型式。SHQ2机密山东北辰集团有限公司说明书双纹管加热器分为1管程、2管程和4管程三种型式；SHS双纹管生水加热器有2管程和4管程两种型式。3SH双纹管生水加热器安装形式分为卧式（SHXW）、耳式支座立式(SHXL)、腿式支座立式(SHXT)三种形式。可按工程场地情况进行选择。4公称直径小于200mm和换热管长小于1m的换热器无支座。5选用的设计压力等级小于等于1.0MPa时，接管法兰采用HG20592-97、1.0MPa；设计压力1.6MPa时，接管法兰采用HG20592-97、1.6MPa；6SHQ双纹管生水加热器最大操作压力和温度按下表设计压力MPa管程壳程在下列温度时的最大操作压力MPa最大操作压力MPa最高操作温度℃<200℃<250℃<300℃<350℃<400℃0.60.571500.570.540.480.420.331.00.951800.950.900.800.700.551.61.521801.521.441.281.120.887SHS双纹管生水加热器最大操作压力和温度按下表设计压力MPa最大操作压力MPa最高操作温度℃0.60.571801.00.951801.61.52180四、安装1如果用户订购的双纹管生水加热器为压力容器（见峻工图技术特性表），则在投入使用前应到安全监察机构或授权的部门办理使用登记手续。2SHXT与SHXW型加热器可用地脚螺栓固定在基础上，SHXL型加热器用螺栓固定在安装支架上。立式加热器安装时应保持垂直；卧式加热器安装时应保持水平。3SHXW型双纹管生水加热器的滑动端支座地脚螺栓采用双螺母结构。第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧，以便滑动支座在基础垫板上自由滑动。3机密山东北辰集团有限公司说明书4加热器的管路安装可参照随机附带的峻工图进行施工。先拆除各管口堵板，同时各进出管管口上应装设相同直径的阀门，再与管路连接。管道与设备安装对接前，应清除管路内的杂物，以防污物进入加热器造成堵塞，影响加热效果。5用户在加热器的回水管路上应安装污器，在蒸汽进口管上安装Y型过滤器，防止运行时杂物进入加热器。6安装完毕后，设备与连接管路一并作水压试验。7当水质硬度大于7meq/l时，应在系统中加入被膜除垢剂，或安装电子除垢仪8在加热器的两端应留有足够的空间来满足安装、维修的需要。9避免强力装配，应在不受力的状态下来连接管路。五、进行与停机1设备的正常运行应在安装试验合格后进行。2介质为蒸汽时，开车前应排净残液，以免形成水击，停车时应将残存介质排净。3首先打开被加热水进水阀和出水阀，使整个系统充满水，然后开启循环水泵，运行正常10分钟后，缓慢开启进汽阀（或高温水进、出水阀），同时检查各仪表是否有异常现象；如无异常，则逐步打开一次媒体进口阀门。直至回水达到设计温度，同时各仪表工作正常。4停机时应先停热媒，后停循环水。在内部有压力的状态下，不充许进行任何修理。5开车或停车过程中，应逐渐升温或降温，避免造成压力过大或热冲击。六、维护与保养1采暖用加热器在工作半年或一个采暖季后，如果...
