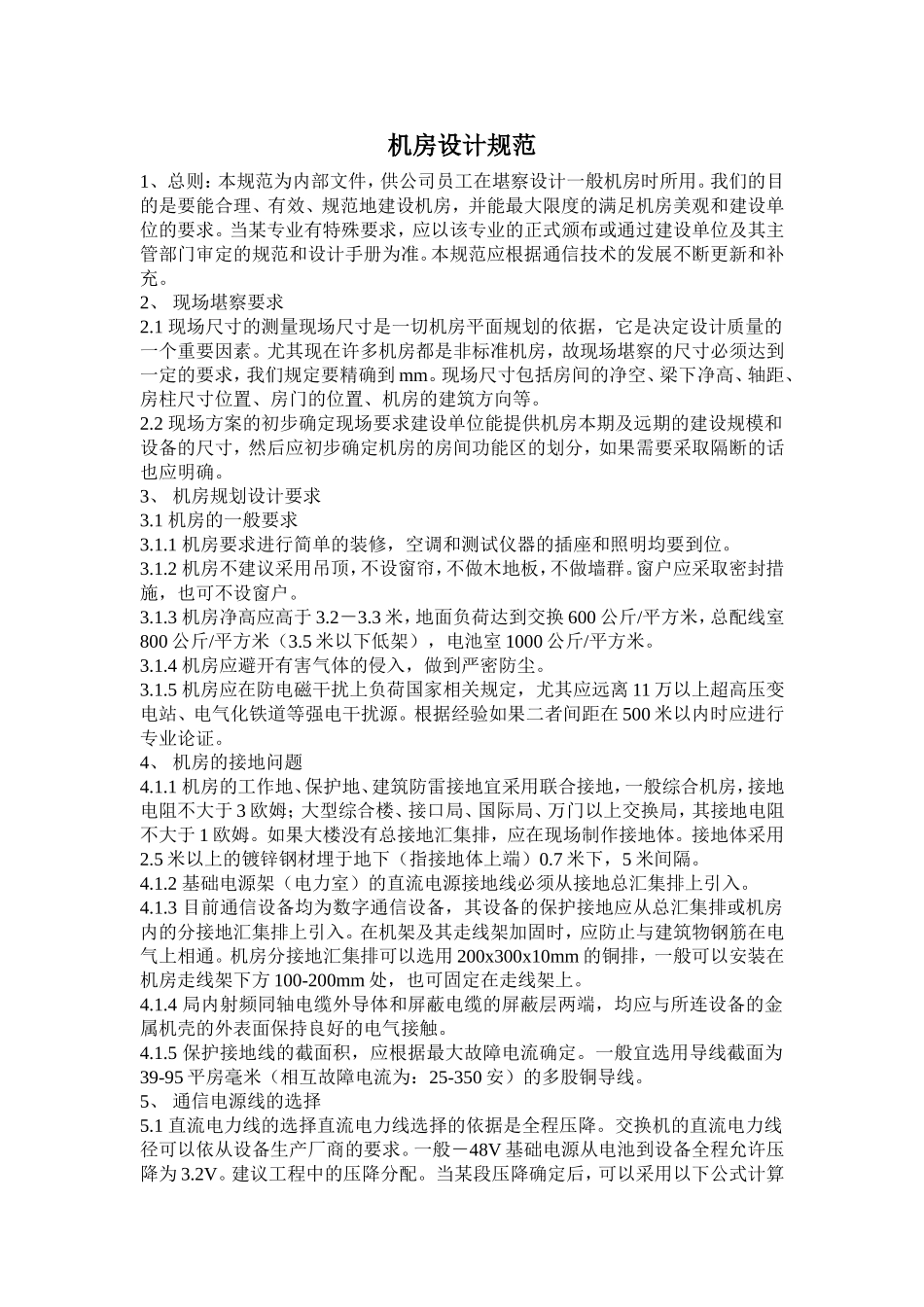

机房设计规范1、总则：本规范为内部文件，供公司员工在堪察设计一般机房时所用。我们的目的是要能合理、有效、规范地建设机房，并能最大限度的满足机房美观和建设单位的要求。当某专业有特殊要求，应以该专业的正式颁布或通过建设单位及其主管部门审定的规范和设计手册为准。本规范应根据通信技术的发展不断更新和补充。2、现场堪察要求2.1现场尺寸的测量现场尺寸是一切机房平面规划的依据，它是决定设计质量的一个重要因素。尤其现在许多机房都是非标准机房，故现场堪察的尺寸必须达到一定的要求，我们规定要精确到mm。现场尺寸包括房间的净空、梁下净高、轴距、房柱尺寸位置、房门的位置、机房的建筑方向等。2.2现场方案的初步确定现场要求建设单位能提供机房本期及远期的建设规模和设备的尺寸，然后应初步确定机房的房间功能区的划分，如果需要采取隔断的话也应明确。3、机房规划设计要求3.1机房的一般要求3.1.1机房要求进行简单的装修，空调和测试仪器的插座和照明均要到位。3.1.2机房不建议采用吊顶，不设窗帘，不做木地板，不做墙群。窗户应采取密封措施，也可不设窗户。3.1.3机房净高应高于3.2－3.3米，地面负荷达到交换600公斤/平方米，总配线室800公斤/平方米（3.5米以下低架），电池室1000公斤/平方米。3.1.4机房应避开有害气体的侵入，做到严密防尘。3.1.5机房应在防电磁干扰上负荷国家相关规定，尤其应远离11万以上超高压变电站、电气化铁道等强电干扰源。根据经验如果二者间距在500米以内时应进行专业论证。4、机房的接地问题4.1.1机房的工作地、保护地、建筑防雷接地宜采用联合接地，一般综合机房，接地电阻不大于3欧姆；大型综合楼、接口局、国际局、万门以上交换局，其接地电阻不大于1欧姆。如果大楼没有总接地汇集排，应在现场制作接地体。接地体采用2.5米以上的镀锌钢材埋于地下（指接地体上端）0.7米下，5米间隔。4.1.2基础电源架（电力室）的直流电源接地线必须从接地总汇集排上引入。4.1.3目前通信设备均为数字通信设备，其设备的保护接地应从总汇集排或机房内的分接地汇集排上引入。在机架及其走线架加固时，应防止与建筑物钢筋在电气上相通。机房分接地汇集排可以选用200x300x10mm的铜排，一般可以安装在机房走线架下方100-200mm处，也可固定在走线架上。4.1.4局内射频同轴电缆外导体和屏蔽电缆的屏蔽层两端，均应与所连设备的金属机壳的外表面保持良好的电气接触。4.1.5保护接地线的截面积，应根据最大故障电流确定。一般宜选用导线截面为39-95平房毫米（相互故障电流为：25-350安）的多股铜导线。5、通信电源线的选择5.1直流电力线的选择直流电力线选择的依据是全程压降。交换机的直流电力线径可以依从设备生产厂商的要求。一般－48V基础电源从电池到设备全程允许压降为3.2V。建议工程中的压降分配。当某段压降确定后，可以采用以下公式计算所需的电缆截面积：S＝(I×L×2)/(57×V)其中，S：电缆截面积，单位平方毫米；I：最大工作电流，单位安培；57：铜的电导率；V：最大允许压降，单位福特。设计中宜明确电缆的颜色以使容易区分。5.2交流电源线的选择交流电力线选择的依据是电源线的载流能力。具体应根据最大负载电流查阅相关手册来确定。由于机房防火要求，一般应采用阻燃电缆。6、走线架的设计目前机房较少采用架空地板，使用走线架的较多。走线架宜采用铝合金材料，也可使用钢材。走线架高度根据机房最高设备的高度确定，宜留有100-150mm的空间。走线架上端到梁下最少要留有200－150mm的操作空间。主走线架可以采用600mm宽度，列走线架可以采用300－450mm的宽度。一般主走线架在列走线架上250-300mm高。垂直槽道宽度根据实际情况考虑300、450或600mm。7、机房设备布置7.1走道主走道大于1200mm，如果考虑设备进场，可以大于1500mm。主走道一般安排在靠门一侧。次走道大于900mm。7.2列间距交换设备的列间距应参考生产厂家的标准。如果设备未定，应使用常见的1500mm或1200mm间距，因为厂家的加固件和列间槽道也是标准的。国内厂家对间距的要求较国外厂家为松。当然，如果建设单位要求，非标情况也可适当考虑。传输设备、电源设备等的间距要求可以考虑1...
