三价铬电镀参考资料VIP免费

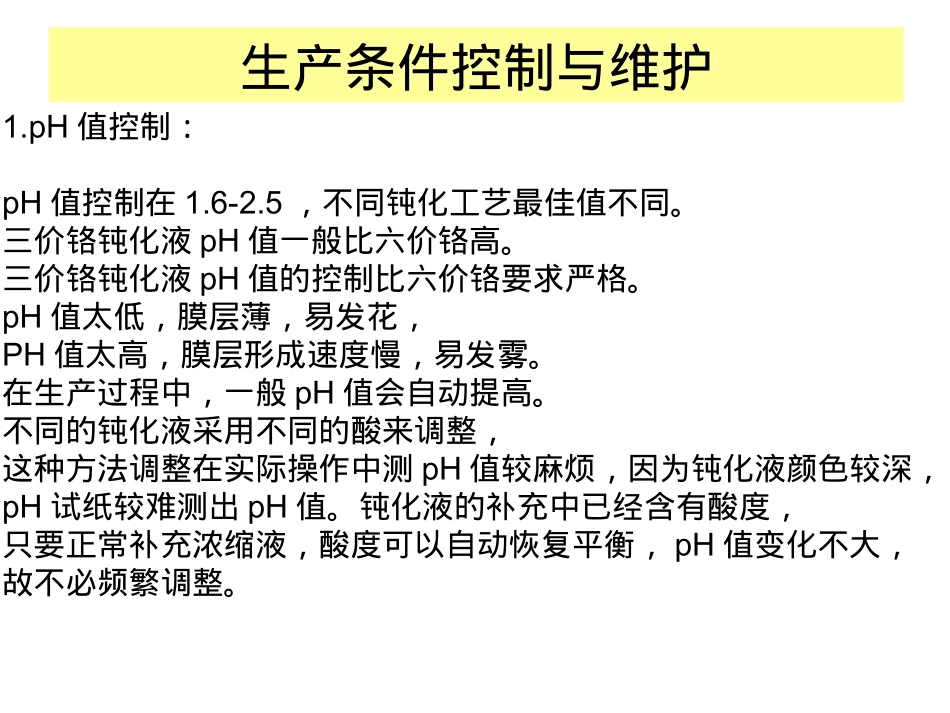

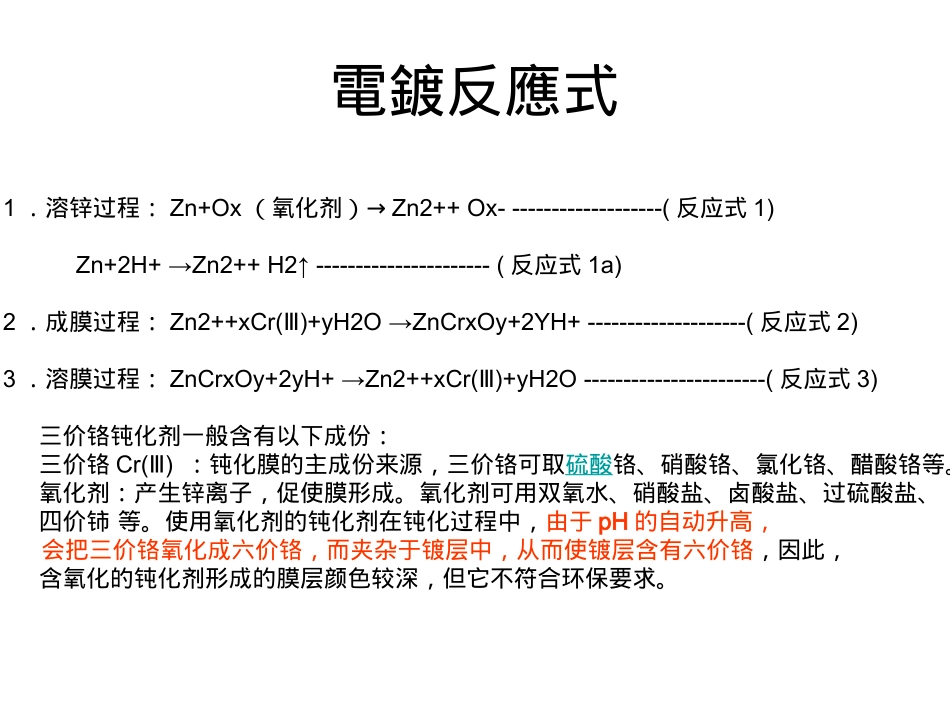

電鍍電鍍反應式1．溶锌过程：Zn+Ox→（氧化剂）Zn2++Ox--------------------(反应式1)Zn+2H+→Zn2++H2↑----------------------(反应式1a)2．成膜过程：Zn2++xCr()+yH2O→ZnCrxOy+2YH+--------------------(Ⅲ反应式2)3．溶膜过程：ZnCrxOy+2yH+→Zn2++xCr()+yH2O-----------------------(Ⅲ反应式3)三价铬钝化剂一般含有以下成份：三价铬Cr()Ⅲ：钝化膜的主成份来源，三价铬可取硫酸铬、硝酸铬、氯化铬、醋酸铬等。氧化剂：产生锌离子，促使膜形成。氧化剂可用双氧水、硝酸盐、卤酸盐、过硫酸盐、四价铈等。使用氧化剂的钝化剂在钝化过程中，由于pH的自动升高，会把三价铬氧化成六价铬，而夹杂于镀层中，从而使镀层含有六价铬，因此，含氧化的钝化剂形成的膜层颜色较深，但它不符合环保要求。生产条件控制与维护1.pH值控制：pH值控制在1.6-2.5，不同钝化工艺最佳值不同。三价铬钝化液pH值一般比六价铬高。三价铬钝化液pH值的控制比六价铬要求严格。pH值太低，膜层薄，易发花，PH值太高，膜层形成速度慢，易发雾。在生产过程中，一般pH值会自动提高。不同的钝化液采用不同的酸来调整，这种方法调整在实际操作中测pH值较麻烦，因为钝化液颜色较深，pH试纸较难测出pH值。钝化液的补充中已经含有酸度，只要正常补充浓缩液，酸度可以自动恢复平衡，pH值变化不大，故不必频繁调整。生产条件控制与维护2温度控制：蓝白钝化在室温下进行，五彩、黑色钝化在30-80℃均可。温度越高，膜层形成速度越快，膜层越厚；温度越低，膜层形成速度越慢，膜层越薄。3钝化时间：钝化时间为30-90秒。钝化时间越长，膜层越厚；钝化时间越短，膜层越薄。钝化时间太长或太短，膜层都较薄，所以要控制好时间。蓝白的钝化时间太长会使膜层蓝白带黄，不均匀，影响外观。三价铬是否会氧化为六价铬問:我司产品为电镀类产品，导入三价铬电镀后经常有检测出六价铬来，我司电镀厂商回复，三价铬电镀产品经长时间放置后易氧化成六价，请问有没有道理？一般的工艺情况下三价铬不会转变成六价铬的,如果测试出来有六价铬就是用的六价铬电镀钝化.现在的三价铬钝化液一般是不含有六价铬的．如果说发现了六价铬的话有三种可能．1.就是钝化液里加了强氧化剂如高锰酸钾，它的氧化性强于六价铬，所以能把三价铬氧化成六价铬．2.可能就是钝化液体中有添加一点六价铬，这样得到的钝化膜检测不到六价格，但是溶液当中有．还有就是检测手段的误差，因为ppm级的浓度的话很难说是否准确．3.和钝化过程中的水洗．烘干．保存等环节有很大关系．也有可能是三价铬药水受六价铬污染．三价铬钝化水洗不好较容易超标，三价铬浓度越高越易超标．同时湿度较大的环境会使皮膜中三价铬向六价铬转化．三价铬药水里的氧化剂和催化剂有可能把三价铬氧化为六价铬，不过在酸性环境下很少会发生．三价铬鈍化膜形成過程Zn→Zn+2+2e2H++2e→H2++2.H還原成H23.PH值增加時Cr+3+6OH-→Cr(OH)324.乾燥後吸附層在表面Cr(OH)32→Cr2O3+3H2O1.在酸性溶液中六价铬鈍化膜形成過程Zn+CrO4←→ZnCrO4+22-Cr+OH+CrO4→←Cr(OH)CrO4+31-2-H的反應(消耗)使得PH值上升,OH濃度相對應增加,Cr主要以CrO4的形式存在Zn及Cr的存在形成難溶的化合成構成鈍化膜層+-+62-+2+3三价铬鈍化膜操作條件三、操作条件范围最佳值LQ-50010–14%12%（体积比）（体积比）温度50–6560℃℃pH1.8–2.01.8浸渍时间30–90秒60秒搅拌空气或机械空气过滤建议使用協源说明：1、浸渍后清洗前空气中搁置约5–10秒。2、新配制的槽液在pH值为1.5–1.6时就可以直接使用。3、钝化液的pH值应准确测定，建议使用酸度计测量。4、钝化剂的比重为1.3–1.4。三价铬鈍化膜操作條件四、配槽1、往钝化槽中注入纯水至1/2满。2、加入LQ-500，再加纯水至操作液位，搅拌均匀。3、测量钝化液的pH值，并根据需要用硝酸或10%的氢氧化钠溶液调整pH值至1.5–1.8。4、加热至操作温度。五、槽液维护槽液日常维护通过定时补充LQ-500来控制，每处理100平方米表面积的工件需添加LQ-500钝化剂的数量：挂镀0.5–0.7升滚镀1.0–1.2升钝化液也需经常分析以确定钝化液的实际浓度（参考分析方法）。在钝化操作中，钝化液的pH值会慢慢升高...
