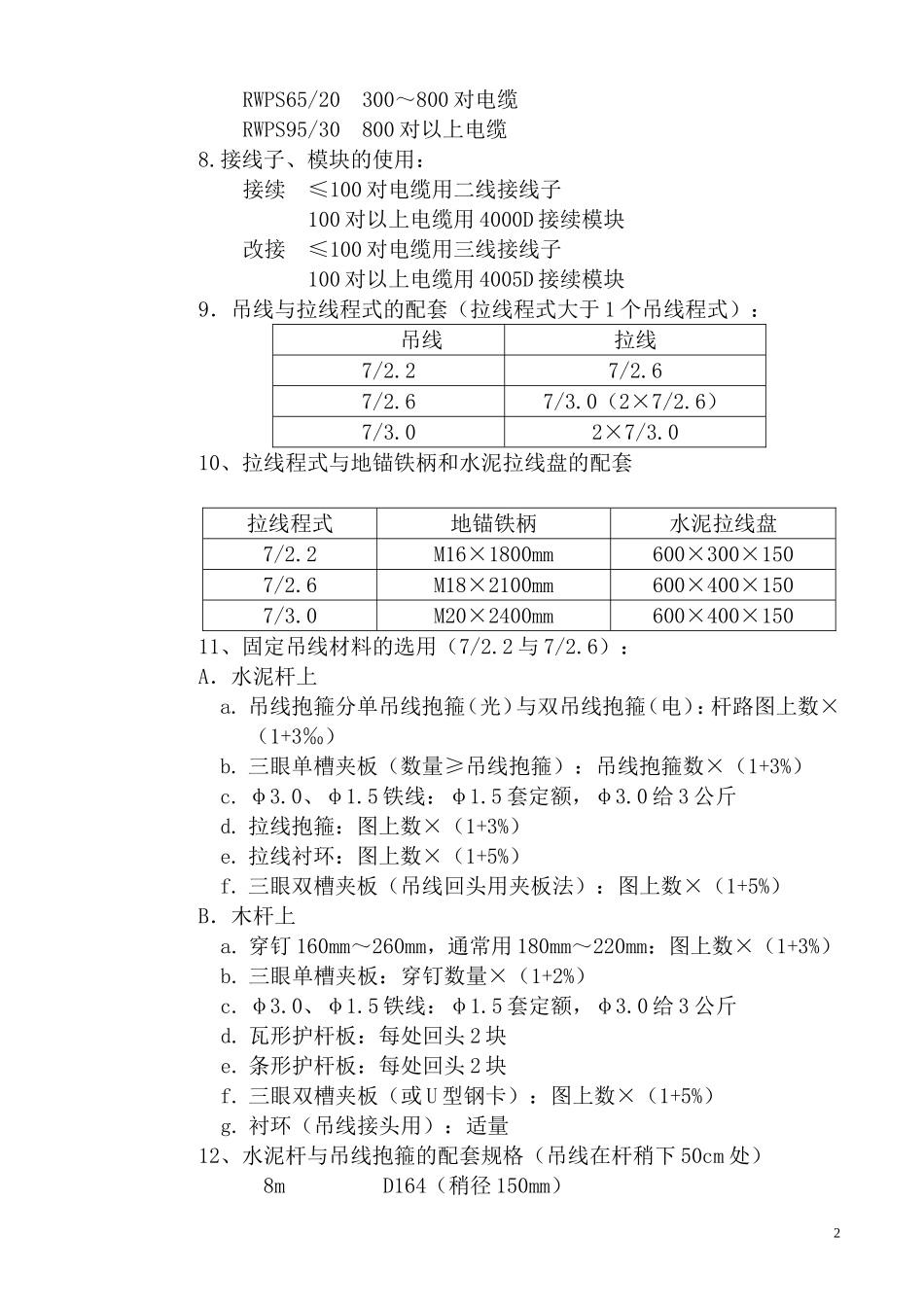

线路设计相关材料的配套规格及计算方法1.电缆接头包封选用热缩套管。管道充气电缆用XAGA型（瑞侃）包封，管道非充气电缆用RSBAF热缩套管，架空充气电缆用RSBAF热缩套管。架空非充气电缆用RSBF（或RSPVF）热缩套管；各地材料价格上给定了型号。2.热缩管与电缆（0.4线径）配套使用规格：32/11（30/12）-250封≤30对电缆40/15（42/15）-300封50对电缆和100对掏线50/18-400封100对对接、分歧和200对掏线60/22-500封200对对接、分歧和300对掏线75/25-500封300对对接、分歧和400对掏线85/30-500封400对对接、分歧92/30-500封500对、600对电缆122/38-500封800-1200对电缆160/55-500封1400-1800对电缆200/65-500封2000-2400对电缆3．电缆与钢线程式、挂钩型号的配套使用规范上架空电缆的程式不大于400对电缆，400对以上电缆需改为地下，实际中如无管道并无法直埋时，架空电缆最大可到800对。电缆与钢线程式、挂钩型号的配套使用为：钢线程式轻负荷区中负荷区7/2.2钢线挂≤400对电缆挂≤300对电缆7/2.6钢线挂400～600电缆挂≤500对电缆7/3.0钢线挂800对电缆挂≤800对电缆挂钩使用：电缆直径占挂钩直径的70%25＃挂钩挂≤50对电缆35＃挂钩挂100和200对电缆45＃挂钩挂200～400对电缆55＃挂钩挂400～500对电缆65＃挂钩挂500～800对电缆4.堵塞套管与电缆程式的配套使用规格（一般小于一个接续用热缩管的型号）：RPBS25/15≤50对电缆RPBS50/25100～300对电缆RPBS70/50400～800对电缆RPBS100/70800对以上电缆5．热缩气门规格与电缆程式的配套（一般小于二个热缩管的型号）:RWPS45/15≤200对电缆1RWPS65/20300～800对电缆RWPS95/30800对以上电缆8.接线子、模块的使用：接续≤100对电缆用二线接线子100对以上电缆用4000D接续模块改接≤100对电缆用三线接线子100对以上电缆用4005D接续模块9．吊线与拉线程式的配套（拉线程式大于1个吊线程式）：吊线拉线7/2.27/2.67/2.67/3.0（2×7/2.6）7/3.02×7/3.010、拉线程式与地锚铁柄和水泥拉线盘的配套拉线程式地锚铁柄水泥拉线盘7/2.2M16×1800mm600×300×1507/2.6M18×2100mm600×400×1507/3.0M20×2400mm600×400×15011、固定吊线材料的选用（7/2.2与7/2.6）：A．水泥杆上a.吊线抱箍分单吊线抱箍（光）与双吊线抱箍（电）：杆路图上数×（1+3‰）b.三眼单槽夹板（数量≥吊线抱箍）：吊线抱箍数×（1+3%）c.φ3.0、φ1.5铁线：φ1.5套定额，φ3.0给3公斤d.拉线抱箍：图上数×（1+3%）e.拉线衬环：图上数×（1+5%）f.三眼双槽夹板（吊线回头用夹板法）：图上数×（1+5%）B．木杆上a.穿钉160mm～260mm，通常用180mm～220mm：图上数×（1+3%）b.三眼单槽夹板：穿钉数量×（1+2%）c.φ3.0、φ1.5铁线：φ1.5套定额，φ3.0给3公斤d.瓦形护杆板：每处回头2块e.条形护杆板：每处回头2块f.三眼双槽夹板（或U型钢卡）：图上数×（1+5%）g.衬环（吊线接头用）：适量12、水泥杆与吊线抱箍的配套规格（吊线在杆稍下50cm处）8mD164（稍径150mm）29mD164（稍径150mm）10mD184（稍径170mm）11～12mD204（稍径190mm）15mD224（稍径210mm）13、辅助吊线与钢线程式的配套使用及材料的选用：A．配套使用（辅助吊线的程式大于一个吊线的程式）主吊线辅助吊线7/2.27/2.67/2.67/3.0B.辅助吊线材料的使用a.茶托拉板法（水泥杆）1）钢绞线（按吊线用量给）2）拉线抱箍（1处辅助吊线2个）3）φ3.0铁线、φ1.5铁线按定额给定4）拉线衬环（1处辅助吊线2个）5）三眼双槽夹板（每20米两个，每处终端1个）6）茶托拉板（每20米1个）b.茶托拉板法（木杆）1）钢绞线2）瓦形护杆板（1处辅助吊线4个）3）条形护杆板（1处辅助吊线4个）4）φ3.0铁线、φ1.5铁线5）三眼双槽夹板（每20米两个，每处辅助吊线2个）6）茶托拉板（20米1个）注：茶托拉板160×30×5mm另将茶托拉板可换为扁钢30×5mm，长度自定若回头用U型钢卡，则1处辅助吊线6个，相应减去双槽夹板的数量14、挖夯填电缆沟坑的尺寸：315、相关材料的1盘或1盒的数量a.电力线保护套50m或100m/盘b.PVC双波纹管6m/根c.接线子100只/盒d.皮线200米/盘e.跳线100米/盘f.钢线500公斤左右/盘g.铁线50公斤/盘16、其余如钢绞线、接线子等按定额标准...
