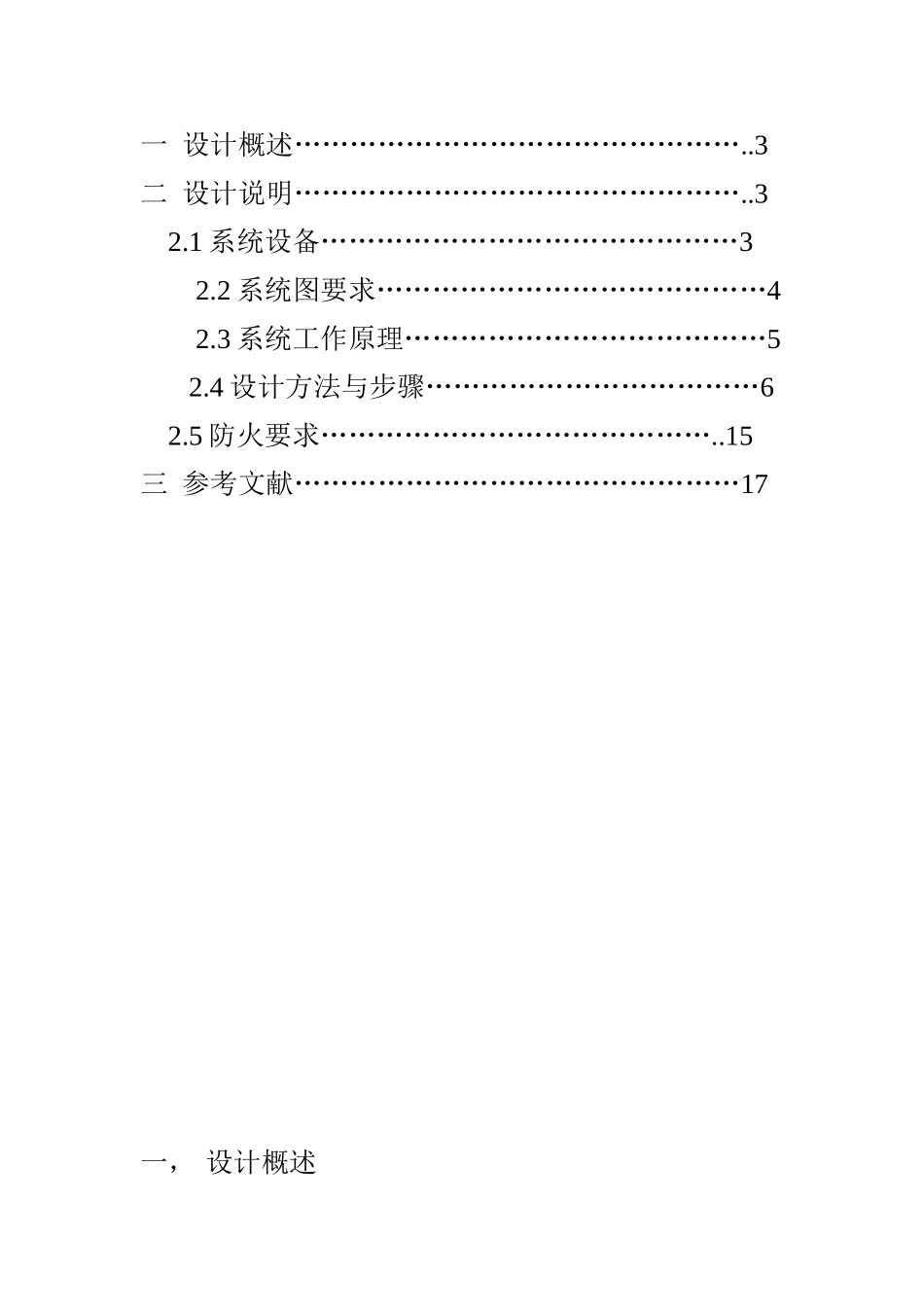

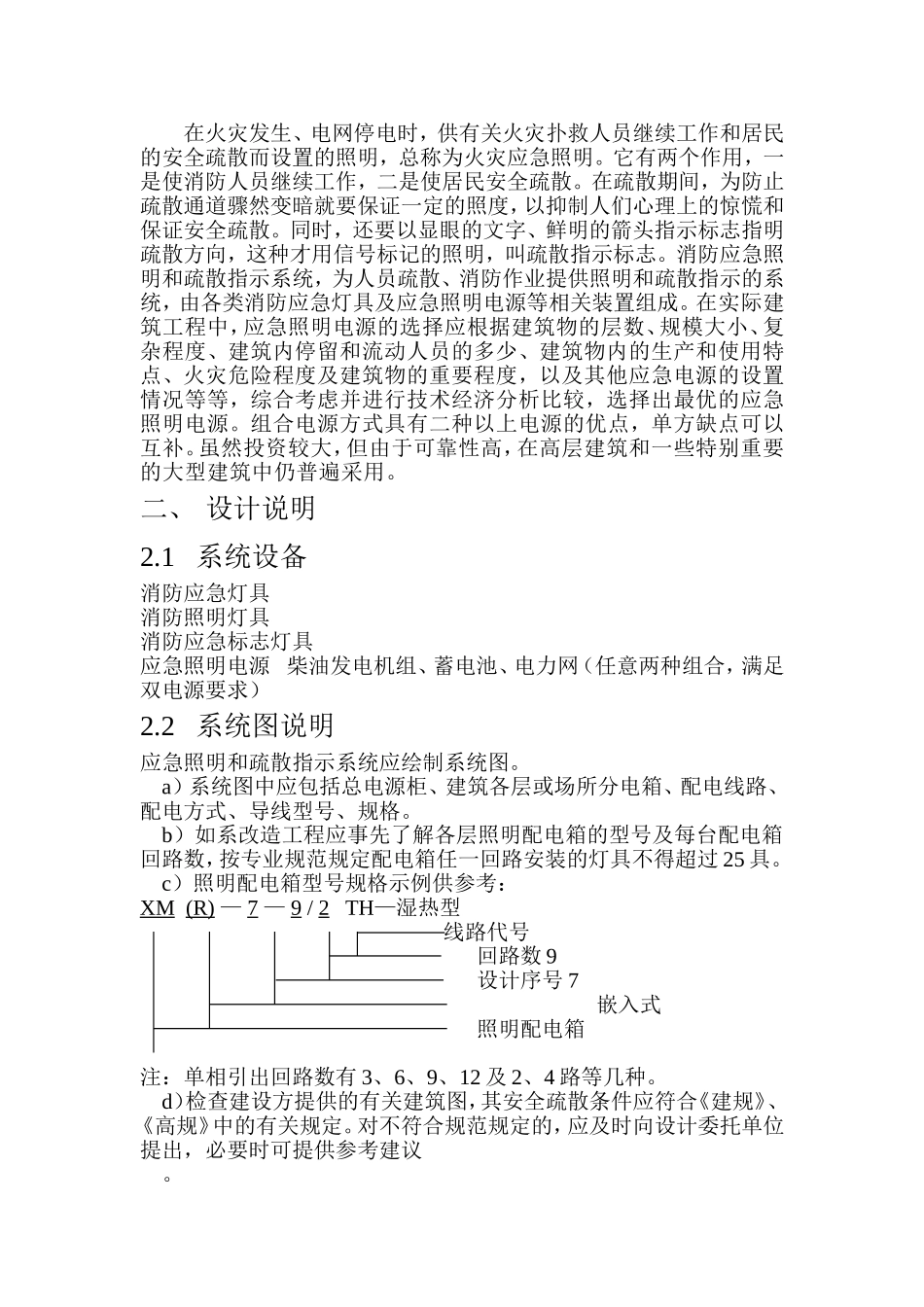

华北水利水电学院电气防火课程设计设计课题：照明与疏散系统指导老师：高庆敏设计人员：唐晨辉（200809526）耿司铎（200809527）设计日期：20110607——20110617目录一设计概述…………………………………………..3二设计说明…………………………………………..32.1系统设备………………………………………32.2系统图要求……………………………………42.3系统工作原理…………………………………52.4设计方法与步骤………………………………62.5防火要求……………………………………..15三参考文献…………………………………………17一，设计概述在火灾发生、电网停电时，供有关火灾扑救人员继续工作和居民的安全疏散而设置的照明，总称为火灾应急照明。它有两个作用，一是使消防人员继续工作，二是使居民安全疏散。在疏散期间，为防止疏散通道骤然变暗就要保证一定的照度，以抑制人们心理上的惊慌和保证安全疏散。同时，还要以显眼的文字、鲜明的箭头指示标志指明疏散方向，这种才用信号标记的照明，叫疏散指示标志。消防应急照明和疏散指示系统，为人员疏散、消防作业提供照明和疏散指示的系统，由各类消防应急灯具及应急照明电源等相关装置组成。在实际建筑工程中，应急照明电源的选择应根据建筑物的层数、规模大小、复杂程度、建筑内停留和流动人员的多少、建筑物内的生产和使用特点、火灾危险程度及建筑物的重要程度，以及其他应急电源的设置情况等等，综合考虑并进行技术经济分析比较，选择出最优的应急照明电源。组合电源方式具有二种以上电源的优点，单方缺点可以互补。虽然投资较大，但由于可靠性高，在高层建筑和一些特别重要的大型建筑中仍普遍采用。二、设计说明2.1系统设备消防应急灯具消防照明灯具消防应急标志灯具应急照明电源柴油发电机组、蓄电池、电力网（任意两种组合，满足双电源要求）2.2系统图说明应急照明和疏散指示系统应绘制系统图。a）系统图中应包括总电源柜、建筑各层或场所分电箱、配电线路、配电方式、导线型号、规格。b）如系改造工程应事先了解各层照明配电箱的型号及每台配电箱回路数，按专业规范规定配电箱任一回路安装的灯具不得超过25具。c）照明配电箱型号规格示例供参考：XM(R)—7—9/2TH—湿热型线路代号回路数9设计序号7嵌入式照明配电箱注：单相引出回路数有3、6、9、12及2、4路等几种。d）检查建设方提供的有关建筑图，其安全疏散条件应符合《建规》、《高规》中的有关规定。对不符合规范规定的，应及时向设计委托单位提出，必要时可提供参考建议。2.3系统工作原理对于火灾应急照明和疏散指示标志可以集中供电，也可以分散供电。对于集中布置的大中型建筑，多采用集中式。总配电箱设在底层，以干线向各层照明配电箱供电，各层照明配电箱装于楼梯间或附近，每回路干线上连接的配电箱不超过3个，此时的火灾事故照明电源无论是从专用干线分配电箱取得，还是从与正常照明混合使用的干线分配电箱取得，再有应急备用电源的地方，都要从最末级的分配电箱进行自动切换。对于分散布置的小型建筑物，内供人员疏散用的疏散照明装置，由于容量小，一般采用小型内装灯具、蓄电池、充电器和继电器的组装单元。正常电源电压也驱动一个继电器以使应急单元上的灯具失电，一旦正常电源停电继电器失励灯具就从内装的蓄电池得电。当交流电源正常供电时，一路点燃灯管，另一路驱动稳压电源工作，并以小电流给镍镉电池组连续充电。当交流电源因故停电时，无触点开关自动接通逆变电路，将直流变成高频高压交流电；同时，控制部分把原来的电路切断，而将直流点燃电路接通，转入应急照明，直流供电不小于45min。当应急照明达到所需时间后，无触点开关自动切断逆变电路，蓄电池不再放电。一旦交流电恢复，灯具自动投入交流电路，恢复正常点燃，同时，蓄电池组又急需重新充电。应急白炽灯的直流供电与自控系统与上述过程相同，只是没有逆变部分。持续供电时间大于20min，电压不低于正常电压的85%，故能满足消防要求。2.4操作方法及步骤火灾事故照明的设置场所应为：a）标称面积在150㎡及150㎡以上的录音室、演播室；b）标称面积在120㎡及120㎡以上的演播室，多...
