铝合金压铸熔炼工艺指导书VIP免费

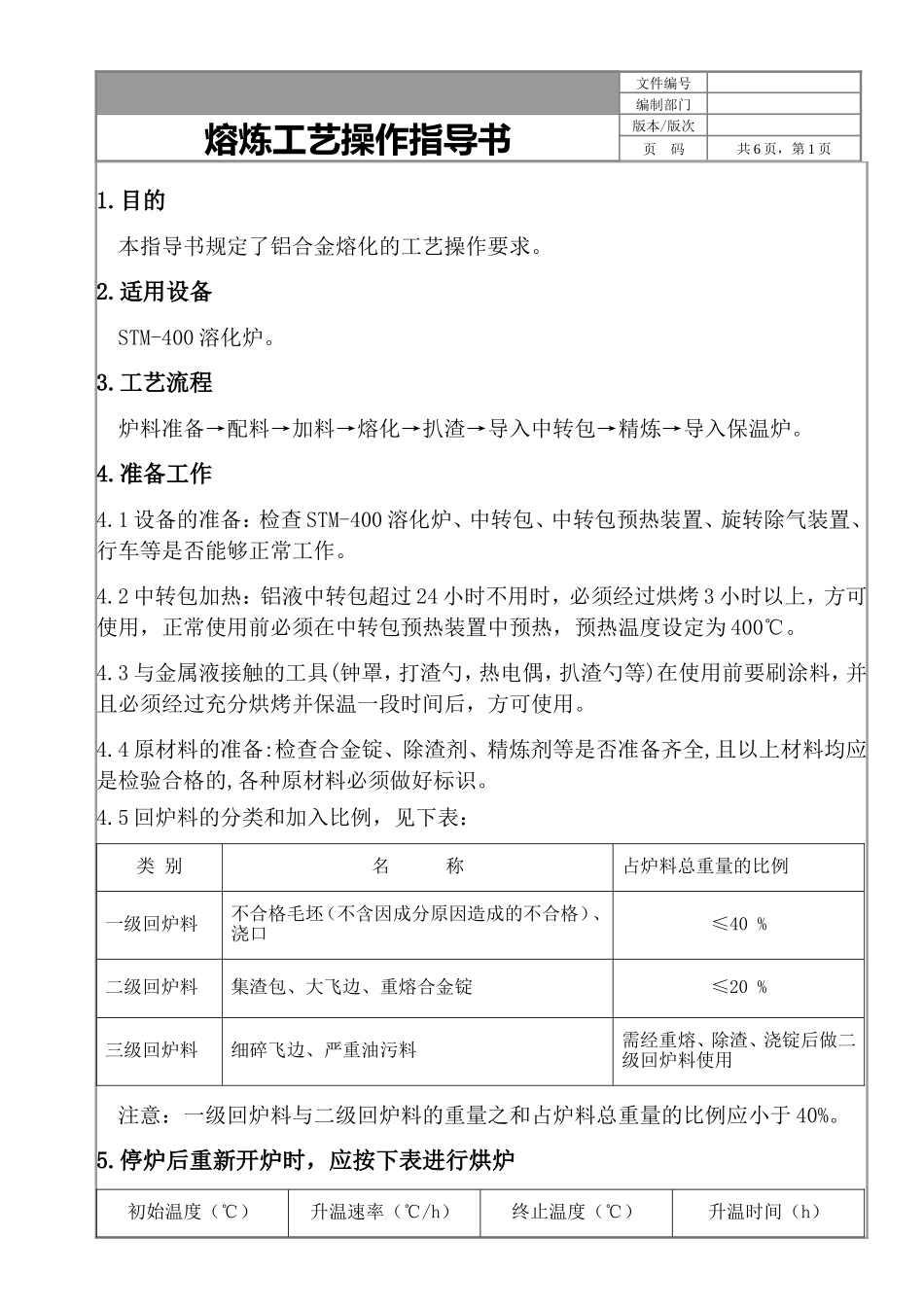

1.目的本指导书规定了铝合金熔化的工艺操作要求。2.适用设备STM-400溶化炉。3.工艺流程炉料准备→配料→加料→熔化→扒渣→导入中转包→精炼→导入保温炉。4.准备工作4.1设备的准备：检查STM-400溶化炉、中转包、中转包预热装置、旋转除气装置、行车等是否能够正常工作。4.2中转包加热：铝液中转包超过24小时不用时，必须经过烘烤3小时以上，方可使用，正常使用前必须在中转包预热装置中预热，预热温度设定为400℃。4.3与金属液接触的工具(钟罩，打渣勺，热电偶，扒渣勺等)在使用前要刷涂料，并且必须经过充分烘烤并保温一段时间后，方可使用。4.4原材料的准备:检查合金锭、除渣剂、精炼剂等是否准备齐全,且以上材料均应是检验合格的,各种原材料必须做好标识。4.5回炉料的分类和加入比例，见下表：类别名称占炉料总重量的比例一级回炉料不合格毛坯（不含因成分原因造成的不合格）、浇口≤40%二级回炉料集渣包、大飞边、重熔合金锭≤20%三级回炉料细碎飞边、严重油污料需经重熔、除渣、浇锭后做二级回炉料使用注意：一级回炉料与二级回炉料的重量之和占炉料总重量的比例应小于40%。5.停炉后重新开炉时，应按下表进行烘炉初始温度（℃）升温速率（℃/h）终止温度（℃）升温时间（h）文件编号编制部门熔炼工艺操作指导书版本/版次页码共6页，第1页室温50200200020032005040044000400340050600460006003600100800280008002注意：此表的温度指“炉膛温度”，升温曲线应根据开炉时炉膛温度的显示值确定。6.燃烧点火6.1点火前应检查以下事项6.1.1检查控制柜电源是否正常，控制柜内的开关断路器处于接通状态，温控仪表显示正常，初次送电，报警器会声光报警，按“复位”键让报警声停止。6.1.2观察燃气压力是否过高或过低及压缩空气是否过低，正常燃烧器燃气使用压力范围5-10kpa。燃气源压力应低于100kpa。6.1.3电源和燃气压力正常，可以启动设备开始运行。6.2保温炉点火6.2.1“急停”按钮处于释放状态，6.2.2启动“助燃风机”按钮，使助燃风机运行。6.2.3将“保温燃烧器开关”打到“自动”位置，保温燃烧器将自动点火。6.2.4温控表检测值超过设定值就会停止燃烧器的运行，同时控制柜面板上“点火指示”指示灯灭，此时不用任何操作，待温度降到设定的温度值燃烧器就会自动重新点火。文件编号编制部门熔炼工艺操作指导书版本/版次页码共6页，第2页6.3熔化炉点火6.3.1“急停”按钮处于释放状态。6.3.2如果“助燃风机”没有启动，先启动“助燃风机”按钮，使助燃风机运行。6.3.3风压正常后“主电磁阀开”指示灯亮。“助燃风压低”指示灯灭。6.3.4熔化燃烧器控制按钮“手/自动”应置于“自动”位，设定“铝液温控表”和“烟气温控表”使其不在超温状态，此时熔化燃烧器就会自动运行点火，并根据温控表的信号自动控制火力的大小。在控制面板上有大小火状态指示。6.3.5燃烧器火焰检测失败会有告警，控制面板上相应的红色故障告警指示灯亮。按一下“复位”按钮，燃烧器自动重复点火运行。连续3次点火不成功就要检查风，气比例是否合适，点火及检测电路是否有故障。同时要打开保温清渣炉门和熔化清渣炉门进行通风，防止因燃气累计过多引起爆炸。6.3.6两个燃烧器可以同时工作，也可以只运行其中任意一个。6.3.7温控表检测值超过设定值，燃烧器就会停止运行，同时控制柜面板上超温红色指示灯亮，此时不用任何操作，待温度降到设定的温度值燃烧器就会自动重新点火。7.加料7.1停炉后重新使用时，必须经过烘炉后方可加料。7.2初次加料前先关闭所有燃烧机。7.3先从熔炼清渣门加入适量小块回炉料铺垫在熔化区底部，以防砸坏炉底。7.4按比例将回炉料和铝锭加入料车，注意料高不能超过料车的上沿。7.5打开上料架门，将加满料的小车推进上料架内，关门。7.6将“手/自动加料”按钮，旋在“自动”位置，按“加料自动”按钮，开始自动加料。7.7小车下降到位后，将小车拉出来，装料，再推进去，关门，进行下一个循环。7.8采用手动加料时，将“手/自动加料”按钮，旋在“手动”位置。7.9采用手动时装料的顺序是：手动开门-手动上升-手动下降-手动关门。文件编号编制部门熔炼工艺操作指导书版本/版次页码共6页，第3页...
