热轧和正火钢的比较VIP专享VIP免费

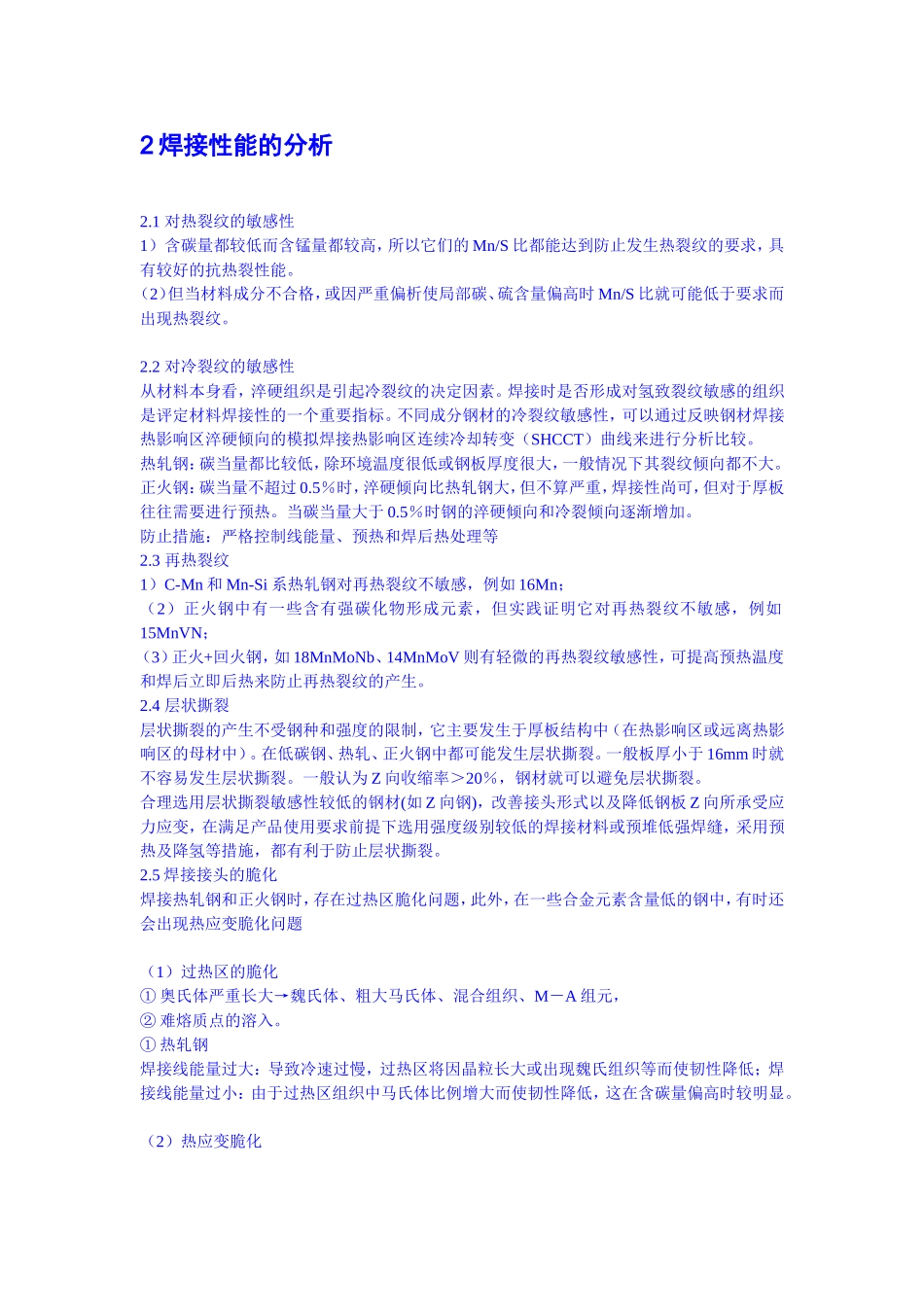

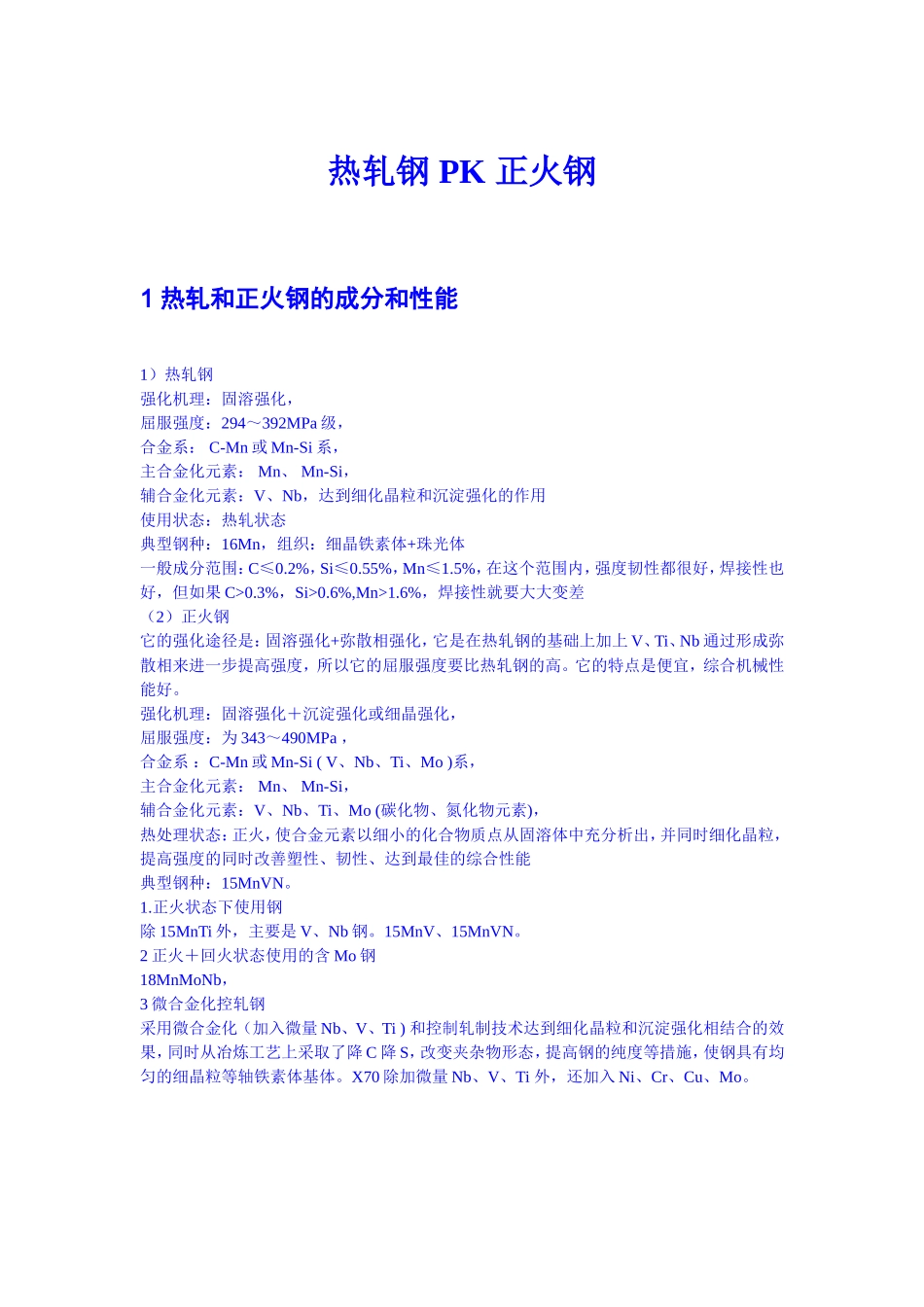

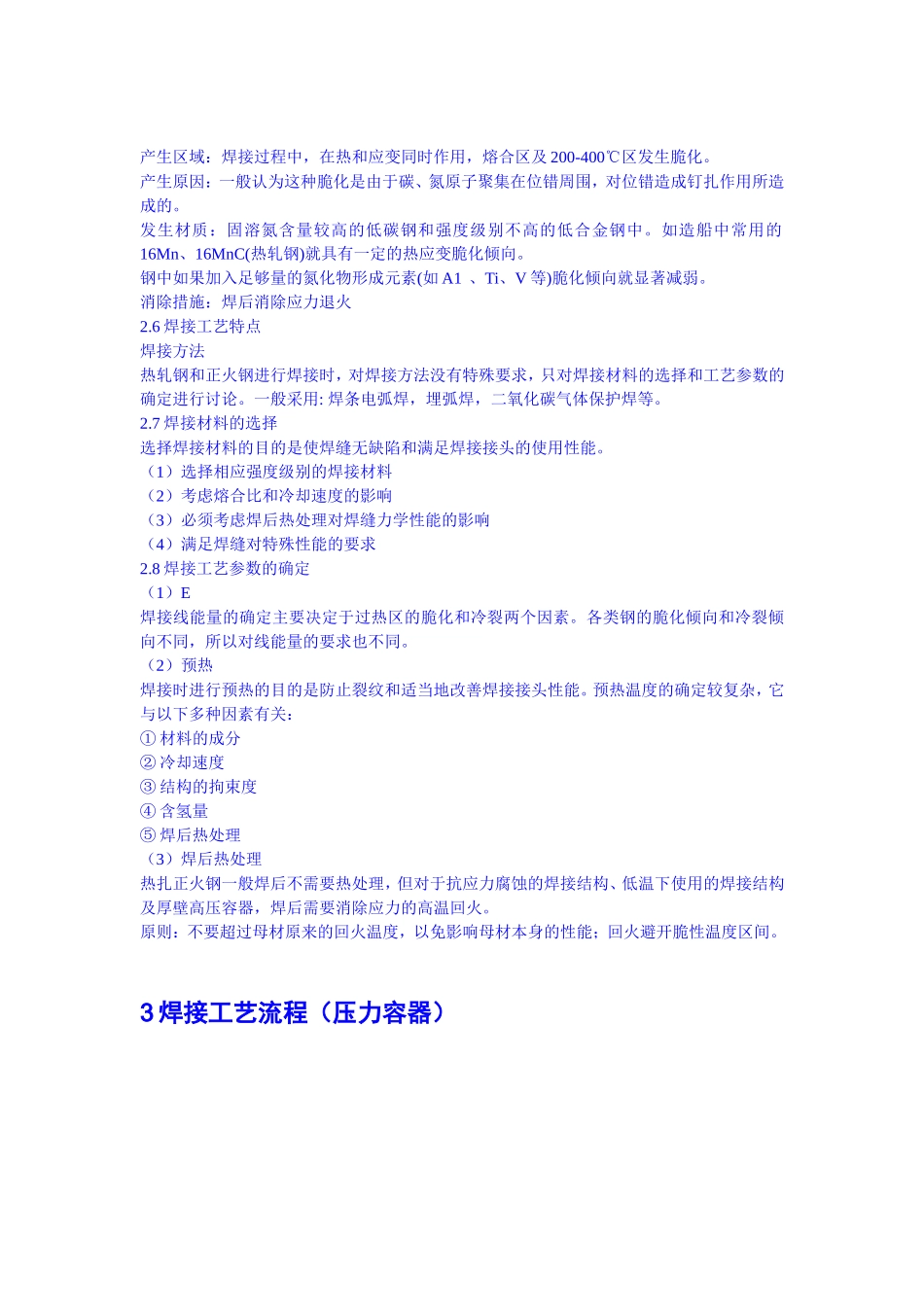

热轧钢PK正火钢1热轧和正火钢的成分和性能1）热轧钢强化机理：固溶强化，屈服强度：294～392MPa级，合金系：C-Mn或Mn-Si系，主合金化元素：Mn、Mn-Si，辅合金化元素：V、Nb，达到细化晶粒和沉淀强化的作用使用状态：热轧状态典型钢种：16Mn，组织：细晶铁素体+珠光体一般成分范围：C≤0.2%，Si≤0.55%，Mn≤1.5%，在这个范围内，强度韧性都很好，焊接性也好，但如果C>0.3%，Si>0.6%,Mn>1.6%，焊接性就要大大变差（2）正火钢它的强化途径是：固溶强化+弥散相强化，它是在热轧钢的基础上加上V、Ti、Nb通过形成弥散相来进一步提高强度，所以它的屈服强度要比热轧钢的高。它的特点是便宜，综合机械性能好。强化机理：固溶强化＋沉淀强化或细晶强化，屈服强度：为343～490MPa，合金系：C-Mn或Mn-Si(V、Nb、Ti、Mo)系，主合金化元素：Mn、Mn-Si，辅合金化元素：V、Nb、Ti、Mo(碳化物、氮化物元素)，热处理状态：正火，使合金元素以细小的化合物质点从固溶体中充分析出，并同时细化晶粒，提高强度的同时改善塑性、韧性、达到最佳的综合性能典型钢种：15MnVN。1.正火状态下使用钢除15MnTi外，主要是V、Nb钢。15MnV、15MnVN。2正火＋回火状态使用的含Mo钢18MnMoNb，3微合金化控轧钢采用微合金化（加入微量Nb、V、Ti)和控制轧制技术达到细化晶粒和沉淀强化相结合的效果，同时从冶炼工艺上采取了降C降S，改变夹杂物形态，提高钢的纯度等措施，使钢具有均匀的细晶粒等轴铁素体基体。X70除加微量Nb、V、Ti外，还加入Ni、Cr、Cu、Mo。2焊接性能的分析2.1对热裂纹的敏感性1）含碳量都较低而含锰量都较高，所以它们的Mn/S比都能达到防止发生热裂纹的要求，具有较好的抗热裂性能。（2）但当材料成分不合格，或因严重偏析使局部碳、硫含量偏高时Mn/S比就可能低于要求而出现热裂纹。2.2对冷裂纹的敏感性从材料本身看，淬硬组织是引起冷裂纹的决定因素。焊接时是否形成对氢致裂纹敏感的组织是评定材料焊接性的一个重要指标。不同成分钢材的冷裂纹敏感性，可以通过反映钢材焊接热影响区淬硬倾向的模拟焊接热影响区连续冷却转变（SHCCT）曲线来进行分析比较。热轧钢：碳当量都比较低，除环境温度很低或钢板厚度很大，一般情况下其裂纹倾向都不大。正火钢：碳当量不超过0.5％时，淬硬倾向比热轧钢大，但不算严重，焊接性尚可，但对于厚板往往需要进行预热。当碳当量大于0.5％时钢的淬硬倾向和冷裂倾向逐渐增加。防止措施：严格控制线能量、预热和焊后热处理等2.3再热裂纹1）C-Mn和Mn-Si系热轧钢对再热裂纹不敏感，例如16Mn；（2）正火钢中有一些含有强碳化物形成元素，但实践证明它对再热裂纹不敏感，例如15MnVN；（3）正火+回火钢，如18MnMoNb、14MnMoV则有轻微的再热裂纹敏感性，可提高预热温度和焊后立即后热来防止再热裂纹的产生。2.4层状撕裂层状撕裂的产生不受钢种和强度的限制，它主要发生于厚板结构中（在热影响区或远离热影响区的母材中）。在低碳钢、热轧、正火钢中都可能发生层状撕裂。一般板厚小于16mm时就不容易发生层状撕裂。一般认为Z向收缩率＞20％，钢材就可以避免层状撕裂。合理选用层状撕裂敏感性较低的钢材(如Z向钢)，改善接头形式以及降低钢板Z向所承受应力应变，在满足产品使用要求前提下选用强度级别较低的焊接材料或预堆低强焊缝，采用预热及降氢等措施，都有利于防止层状撕裂。2.5焊接接头的脆化焊接热轧钢和正火钢时，存在过热区脆化问题，此外，在一些合金元素含量低的钢中，有时还会出现热应变脆化问题（1）过热区的脆化①奥氏体严重长大→魏氏体、粗大马氏体、混合组织、M－A组元，②难熔质点的溶入。①热轧钢焊接线能量过大：导致冷速过慢，过热区将因晶粒长大或出现魏氏组织等而使韧性降低；焊接线能量过小：由于过热区组织中马氏体比例增大而使韧性降低，这在含碳量偏高时较明显。（2）热应变脆化产生区域：焊接过程中，在热和应变同时作用，熔合区及200-400℃区发生脆化。产生原因：一般认为这种脆化是由于碳、氮原子聚集在位错周围，对位错造成钉扎作用所造成的。发生材质：固溶氮含量较高的低碳钢和强度级别不高的低合金钢中。如造船中常用的16Mn、16MnC(热轧钢)就具有...
