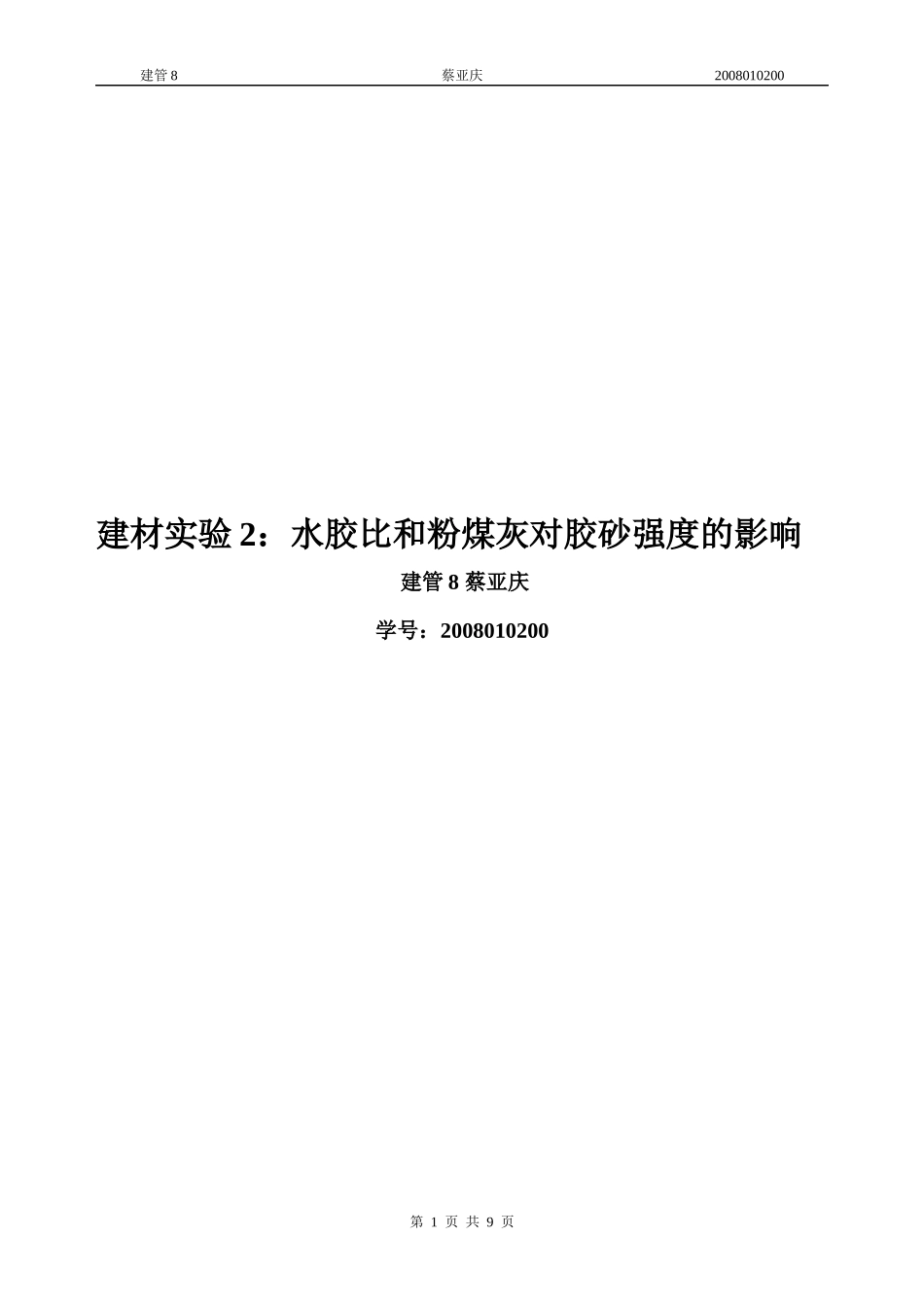

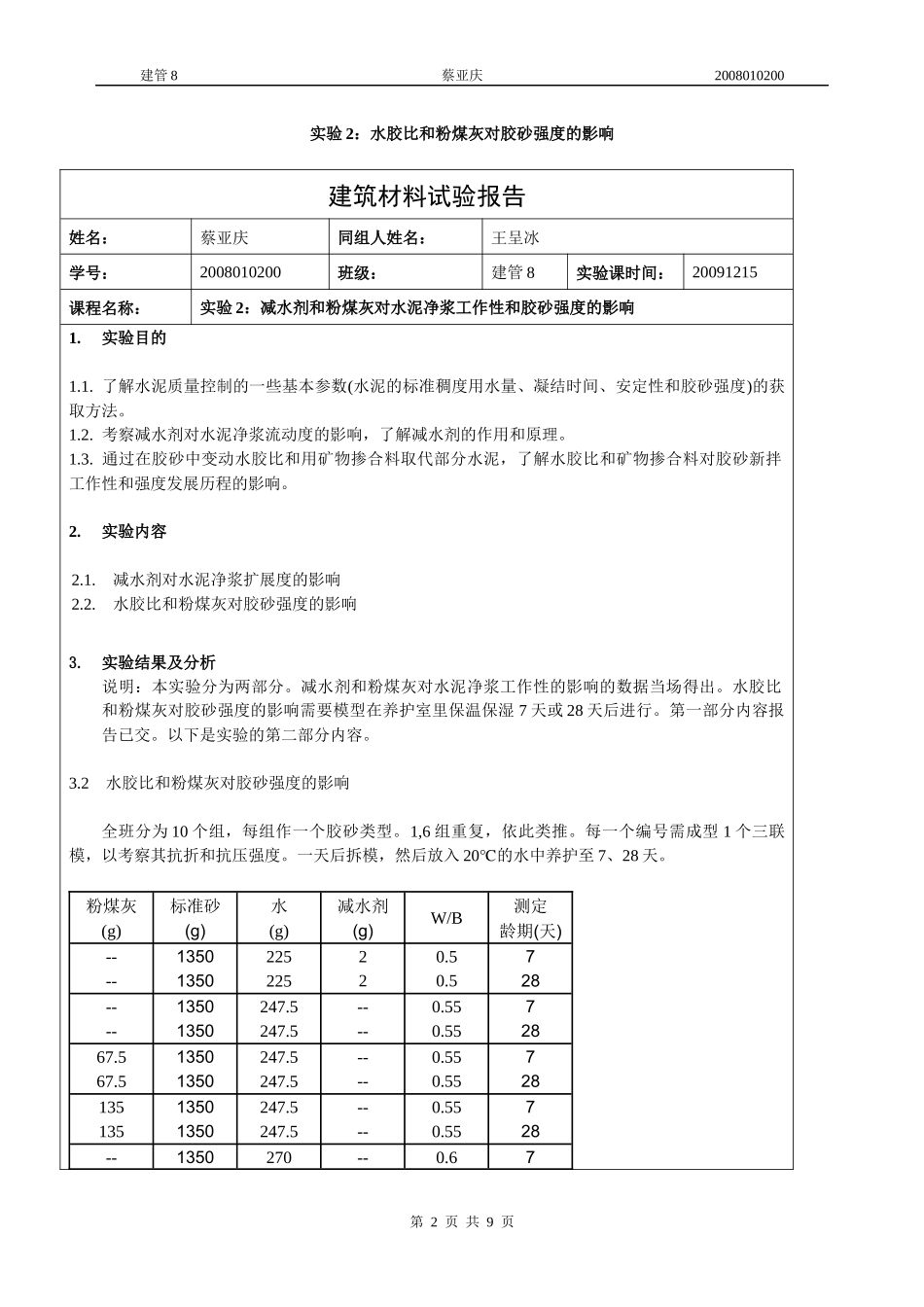

建管8蔡亚庆2008010200建材实验2：水胶比和粉煤灰对胶砂强度的影响建管8蔡亚庆学号：2008010200第1页共9页建管8蔡亚庆2008010200实验2：水胶比和粉煤灰对胶砂强度的影响建筑材料试验报告姓名：蔡亚庆同组人姓名：王呈冰学号：2008010200班级：建管8实验课时间：20091215课程名称：实验2：减水剂和粉煤灰对水泥净浆工作性和胶砂强度的影响1.实验目的1.1.了解水泥质量控制的一些基本参数(水泥的标准稠度用水量、凝结时间、安定性和胶砂强度)的获取方法。1.2.考察减水剂对水泥净浆流动度的影响，了解减水剂的作用和原理。1.3.通过在胶砂中变动水胶比和用矿物掺合料取代部分水泥，了解水胶比和矿物掺合料对胶砂新拌工作性和强度发展历程的影响。2.实验内容2.1.减水剂对水泥净浆扩展度的影响2.2.水胶比和粉煤灰对胶砂强度的影响3.实验结果及分析说明：本实验分为两部分。减水剂和粉煤灰对水泥净浆工作性的影响的数据当场得出。水胶比和粉煤灰对胶砂强度的影响需要模型在养护室里保温保湿7天或28天后进行。第一部分内容报告已交。以下是实验的第二部分内容。3.2水胶比和粉煤灰对胶砂强度的影响全班分为10个组，每组作一个胶砂类型。1,6组重复，依此类推。每一个编号需成型1个三联模，以考察其抗折和抗压强度。一天后拆模，然后放入20℃的水中养护至7、28天。粉煤灰标准砂水减水剂W/B测定(g)(g)(g)(g)龄期(天)--135022520.57--135022520.528--1350247.5--0.557--1350247.5--0.552867.51350247.5--0.55767.51350247.5--0.55281351350247.5--0.5571351350247.5--0.5528--1350270--0.67第2页共9页建管8蔡亚庆2008010200--1350270--0.628结果：组序号编号强度(MPa)抗折强度(MPa)抗压强度(MPa)实测值平均值实测值平均值7天数据1M-0.50-0-76.366.2532.432.332.36.1432.332.65.5631.932.22M-0.55-0-75.875.7622.026.526.95.6326.227.45.5027.227.43M-0.55-0.15-74.304.3520.019.620.04.3518.920.84.3921.419.04M-0.55-0.30-73.763.6915.916.115.93.7016.115.83.6015.316.45M-0.60-0-74.975.0722.822.422.54.7921.023.25.4522.922.928天数据6M-0.50-0-288.608.2153.851.452.48.5551.852.47.4852.252.97M-0.55-0-286.416.4032.134.533.06.2631.134.16.5233.932.28M-0.55-0.15-287.367.4441.238.839.67.3740.039.17.5941.137.69M-0.55-0.30-286.326.4232.331.532.46.5831.933.86.3532.731.910M-0.60-0-288.057.6139.440.239.47.5037.639.67.2940.339.2（灰色部分为误差较大数据。第2组的的22舍去）第3页共9页建管8蔡亚庆20080102004思考题3）在相同的水灰比前提下，绘制粉煤灰掺量和胶砂强度的关系图，考察粉煤灰掺量对胶砂强度的影响并分析其原因。答：实验给出的数据是水胶比W/B，没有给出水灰比W/C。推测此题原意是求相同水胶比前提下的问题。以下按相同水胶比的前提解答：根据本节课实验数据作图如下：0204060801001201401600.05.010.015.020.025.030.035.040.045.033.039.632.426.920.015.9粉煤灰掺量和胶砂抗压强度的关系图7天抗压强度28天抗压强度粉煤灰掺量(g)胶砂抗压强度(MPa)0204060801001201401600123456786.407.446.425.764.353.69粉煤灰掺量和胶砂抗折强度的关系图7天抗折强度28天抗折强度粉煤灰掺量(g)胶砂抗折强度(MPa)第4页共9页建管8蔡亚庆2008010200分析：随着粉煤灰掺量的增加，胶凝材料的强度应该逐渐降低。第七组数据不符合实验原理（可能是制作胶砂试件时称量有误），分析时不考虑。若采用星期二上午第二节课第七组的实验数据7M-0.55-0-287.557.5646.24544.27.5743.244.17.5643.443.2作图如下：0204060801001201401600.05.010.015.020.025.030.035.040.045.050.044.239.632.426.920.015.9粉煤灰掺量和胶砂抗压强度的关系图7天抗压强度28天抗压强度粉煤灰掺量(g)胶砂抗压强度(MPa)第5页共9页建管8蔡亚庆20080102000204060801001201401600123456787.567.446.425.764.353.69粉煤灰掺量和胶砂抗折强度的关系图7天抗折强度28天抗折强度粉煤灰掺量(g)胶砂抗折强度(MPa)一）28天龄期试件比7天龄期的试件的抗压强度和抗折强度都大。理论分析：粉煤灰具有火山灰性质，即它含有玻璃态或...
