万用表的使用VIP免费

万用表的使用_第1页
1/16
万用表的使用_第2页
2/16
万用表的使用_第3页
3/16

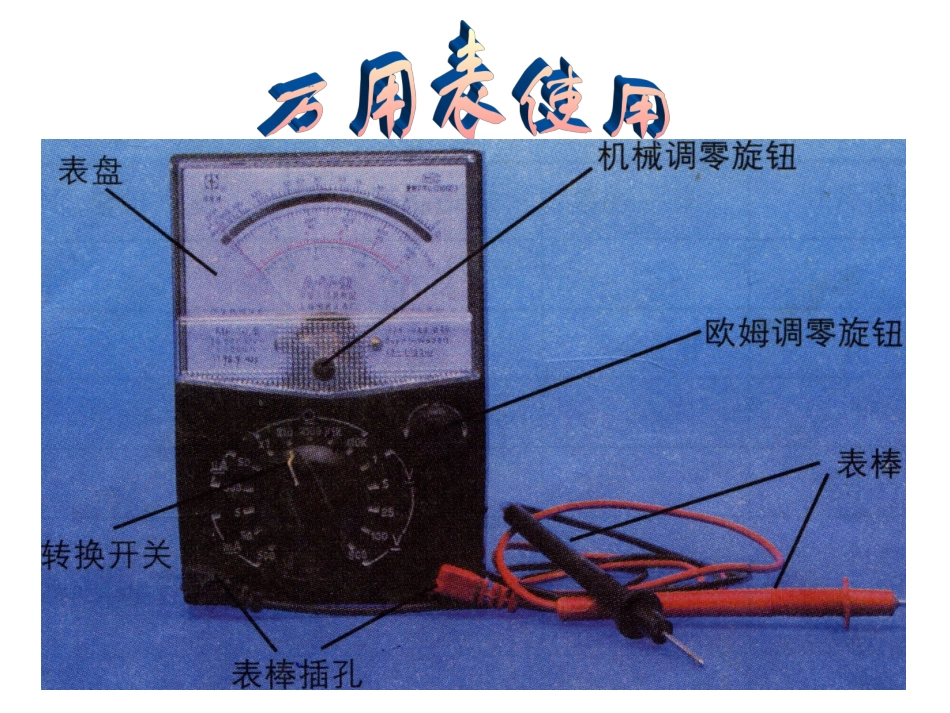

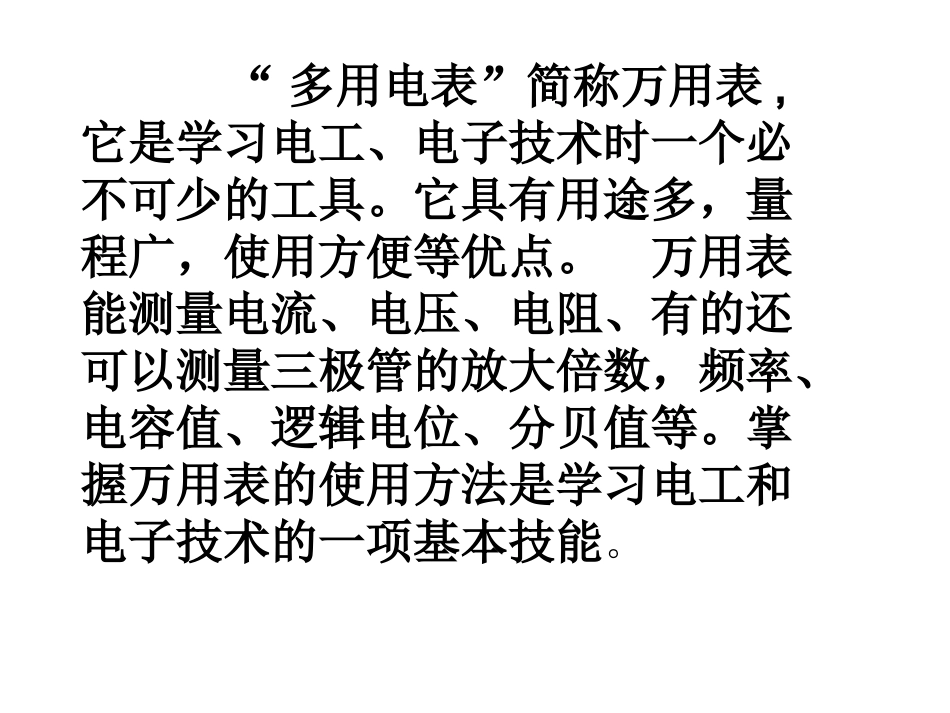

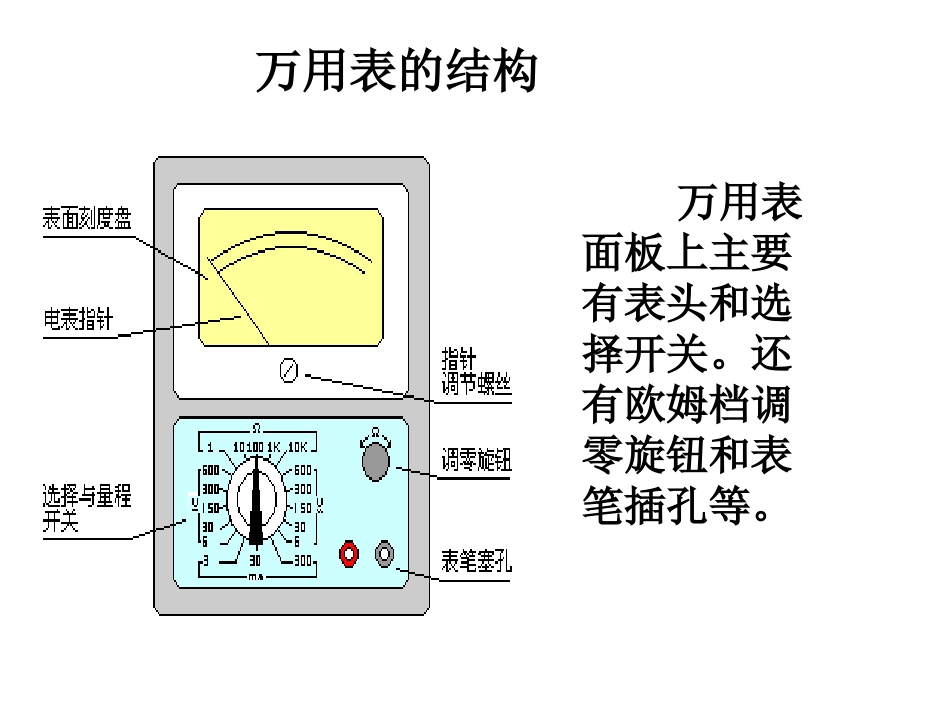

“多用电表”简称万用表,它是学习电工、电子技术时一个必不可少的工具。它具有用途多,量程广,使用方便等优点。万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数,频率、电容值、逻辑电位、分贝值等。掌握万用表的使用方法是学习电工和电子技术的一项基本技能。万用表的结构万用表面板上主要有表头和选择开关。还有欧姆档调零旋钮和表笔插孔等。(一)表头万用表的表头是灵敏电流计。表头上的表盘印有多种符号,刻度线和数值(如图)。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线,其中右端标有“Ω”的是电阻刻度线,其右端为零,左端为∞,刻度值分布是不均匀的。符号“-”表示直流,“~”表示交流,“~”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。(二)选择开关万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。一般的万用表测量项目包括:“mA”;直流电流、“V”:直流电压、“V”:交流电压、“Ω”:电阻。每个测量项目又划分为几个不同的量程以供选择(三)表笔和表笔插孔表笔分为红、黑二只。使用时应将红色表笔插入标有“+”号的插孔,黑色表笔插入标有“-”号的插孔。1、调整机械调零旋钮,使指针指向“∞”位置。2、将转换开关旋至欧姆挡的×10位置。3、调零。将两根表棒紧密相碰,可以看到指针向右偏转,此时旋转欧姆调零旋钮,使指针正对“O”位置。4、将多用电表的两根表棒分别与开关的两接线柱接触,查看表针的偏转情况。指针指向“∞”位置表明开关处于断开状态。5、指针指向“0”位置表明开关处于接通状态。测量直流电压选择量程。万用表直流电压档标有“V”,有1伏、2.5伏、10伏、50伏、250伏、500和1000伏七个量程。根据电路中电源电压大小选择量程。由于电路中电源电压只有1.5伏,所以选用2.5伏档。若不清楚电压大小,应先用最高电压档测量,逐渐换用低电压档。首先估计一下被测电压的大小,然后将转换开关拨至适当的V量程,将正表棒接被测电压“+”端,负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“-”刻度线(第二条线)上的指针所指数字,来读出被测电压的大小。如用V250伏档测量,可以直接读0-250的指示数值。例如用V10伏档测量直流电压,指针指在1.5,则所测得电压为1.5伏。(二)万用表使用后,应做到1.拔出表笔。2.将选择开关旋至“OFF”档,若无此档,应旋至交流电压最大量程档,如“1000V”档。注意不要旋在电阻档,因为内有电池,如不小心易使两根表棒相碰短路,不仅耗费电池,严重时甚至会损坏表头。3.若长期不用,应将表内电池取出,以防电池电解液渗漏而腐蚀内部电路。使用万用表的注意事项•1、万用表是比较精密的仪器,如果使用不当,不仅造成测量不准确且极易损坏。但是,只要我们掌握万用表的使用方法和注意事项,谨慎从事,那么万用表就能经久耐用。使用万用表是应注意如下事项•2、测量直流电压和直流电流时,注意“+”“-”极性,不要接错。如发现指针开反转,既应立即调换表棒,以免损坏指针及表头。•3、如果不知道被测电压或电流的大小,应先用最高档,而后再选用合适的档位来测试,以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值,测量的数值就愈准确。•4、万用表不用时,不要旋在电阻档,因为内有电池,如不小心易使两根表棒相碰短路,不仅耗费电池,严重时甚至会损坏表头。
