陶粒的性能指标和主要用途VIP免费

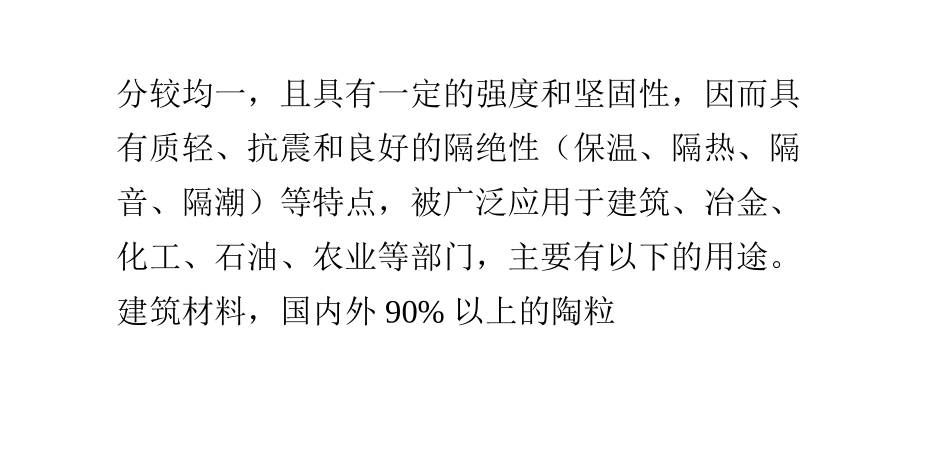

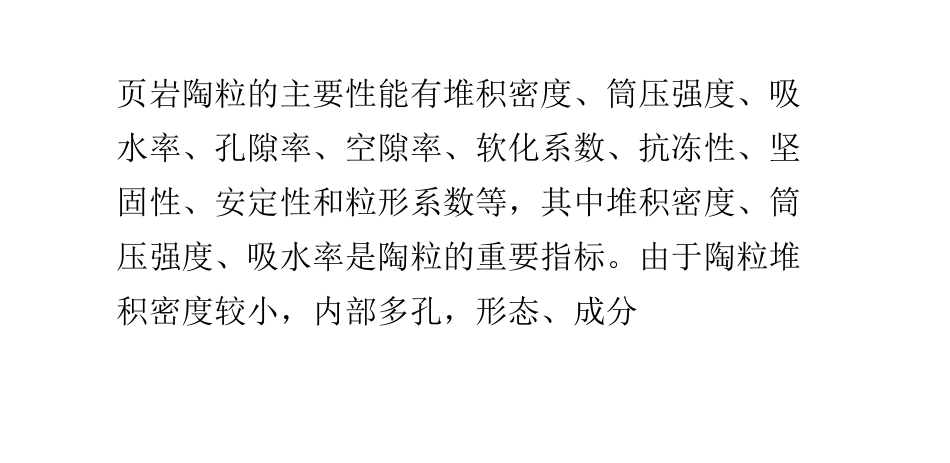

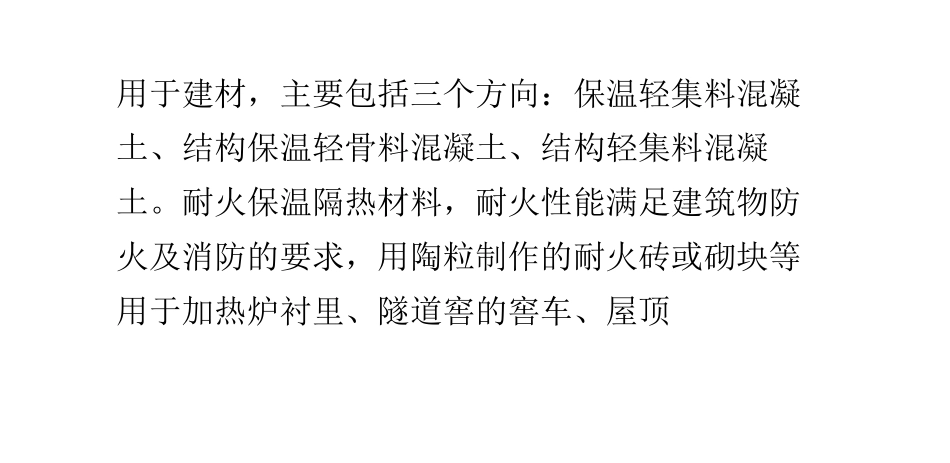

页岩陶粒的主要性能有堆积密度、筒压强度、吸水率、孔隙率、空隙率、软化系数、抗冻性、坚固性、安定性和粒形系数等，其中堆积密度、筒压强度、吸水率是陶粒的重要指标。由于陶粒堆积密度较小，内部多孔，形态、成分分较均一，且具有一定的强度和坚固性，因而具有质轻、抗震和良好的隔绝性（保温、隔热、隔音、隔潮）等特点，被广泛应用于建筑、冶金、化工、石油、农业等部门，主要有以下的用途。建筑材料，国内外90%以上的陶粒用于建材，主要包括三个方向：保温轻集料混凝土、结构保温轻骨料混凝土、结构轻集料混凝土。耐火保温隔热材料，耐火性能满足建筑物防火及消防的要求，用陶粒制作的耐火砖或砌块等用于加热炉衬里、隧道窖的窖车、屋顶和外墙的保温板，也可以直接用作填料充填在空心墙或窖的衬层中隔热保温；用陶粒做过滤介质用以净化污水或过滤其它液体，如重油脱水等；农业方面，可以作为无土栽培的介质或作为土壤的调节剂；陶粒板材，吸音频率范围宽(1200～3000Hz)，吸音系数可以达到70%。在上述各种用途中，陶粒在配制混凝土方面应用特别广泛，所配制出的混凝土主要有以下优点：质量轻，轻集料混凝土的表观密度小于普通混凝土，且具有较高的强度，我国在1963年建成的第一座陶粒混凝土桥梁一河南平顶山漯河大桥，净跨50米，宽15米，高8米，由于采用了陶粒混凝土，上部构造自重减轻，不仅解决了当地软弱地基的承载问题，而且和普通混凝土相比，上部构造自重减轻47%，节约钢材5.396，木材1096，水泥7%，节约劳动工时20.796。保温、隔热性能好，干燥状态轻集料混凝土的导热系数一般为0.21～0.81W/m-K，远低于普通混凝土1.86～2.09W／M．K，因此从建筑节能方面考虑，采用轻集料混凝土做墙体材料，较传统的实心黏土砖和普通混凝土可节能约30%50%。有效避免碱集料反应，陶粒也是一种具有碱活性的集料，但因为它的多孔性可以缓解碱集料反应形成的应力，从而能够避免混凝土结构的破坏。所以轻集料混凝土在近百年的使用历史中，没有发现遭受碱集料反应破坏的事例。耐火性能好，轻集料混凝土的耐火性能比普通混凝土提高四倍，在650℃高温下，轻集料混凝土能维持室温强度的85%，而普通混凝土只能维持35%～75%;吸音降噪功能，由于多孔结构，宜吸收高中频声音，适用于一些有特殊要求的建筑物，比如电影院、会议室等建筑物；耐久性能好，陶粒混凝土的抗冻性优于普通混凝土，这对修建道路、桥梁等公用设施带来好处。陶粒混凝土的耐酸、耐碱、耐海水侵蚀能力亦优于普通混凝土。抗震性能好，由于陶粒混凝土质量轻，弹性模量低，变形性能好，所以其构筑物在地震砖砌体为64)。例如1976年唐山丰南大地震，波及沈阳、天津、北京等地。沈阳东北工业设计院三层以上砖混结构都出现不同程度裂缝，而陶粒混凝土大板建筑完好无损。下面是结构用轻集料混凝土的一些应用实例，其中在桥梁工程中采用轻集料混凝土，主要是为了减少桥梁恒载，降低基础处理费用，提高桥梁的跨越能力，节约工程总造价，由于使用轻集料混凝土降低了桥梁自重，可节约钢筋与预应力钢材数量，减少桥墩台与基础处理费用，因此综合经济效益非常明显。根据国外经验，工程总造价可降低10%--20%。其中挪威Stolma大桥是目前世界上轻集料混凝土桥梁中跨度最大的桥梁，如图3-2所示，1998年建成通车：美国的Coronado大桥也是一座轻集料混凝土桥梁，1968年建成通车，如图3-3所示。此外，在国内，天津的永定新河大桥引桥是唐津高速公路的一座大桥，于2000年建成通车，后来由美国林同炎对该桥的南北引桥进行设计方案优化，采用高强轻集料混凝土代替普通混凝土制作上部结构，包括粱和板：上海卢浦大桥是上海市跨越黄浦江的第五座大桥，其主跨为钢拱结构，而在川杨河北引桥东段使用了轻集料混凝土，该桥于2003年6月建成通车，目前使用情况良好。图3-2挪威Stolma大桥(世界上跨度最大图3-3美国的Coronado桥(1968年建成通车的轻集料混凝土桥梁，主跨301m)总长3000m)在高层建筑中，南京太阳宫广场戏水大厅位于南京市城东，该工程于2000年1月23日顺利完成了轻集料混凝土的浇筑，到目前为止已经使用了9年，使用效果良好：武汉市证券大厦是武汉市的标...
