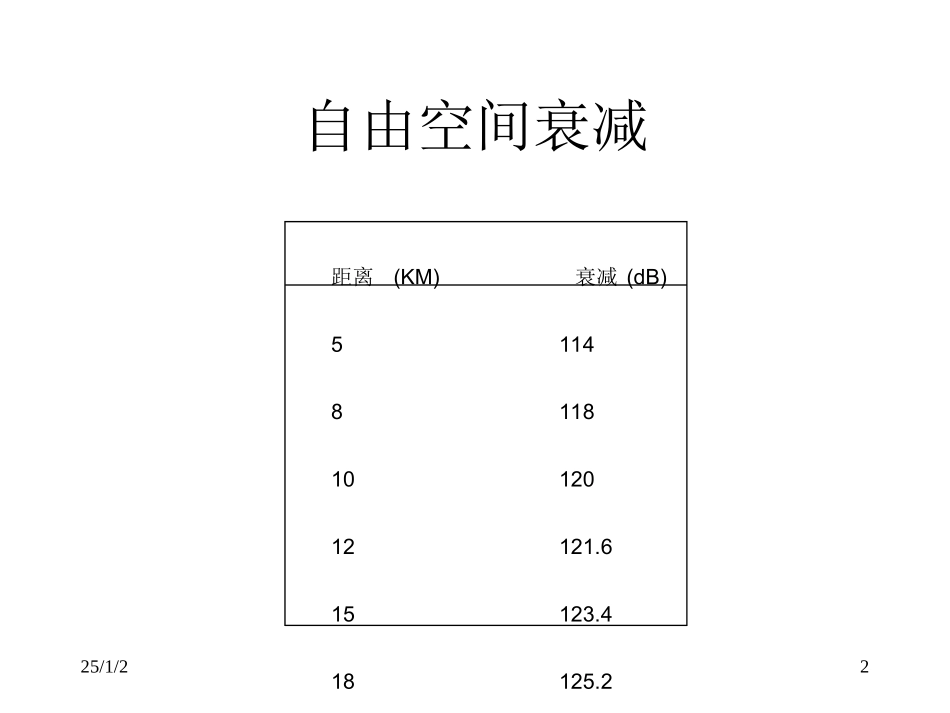

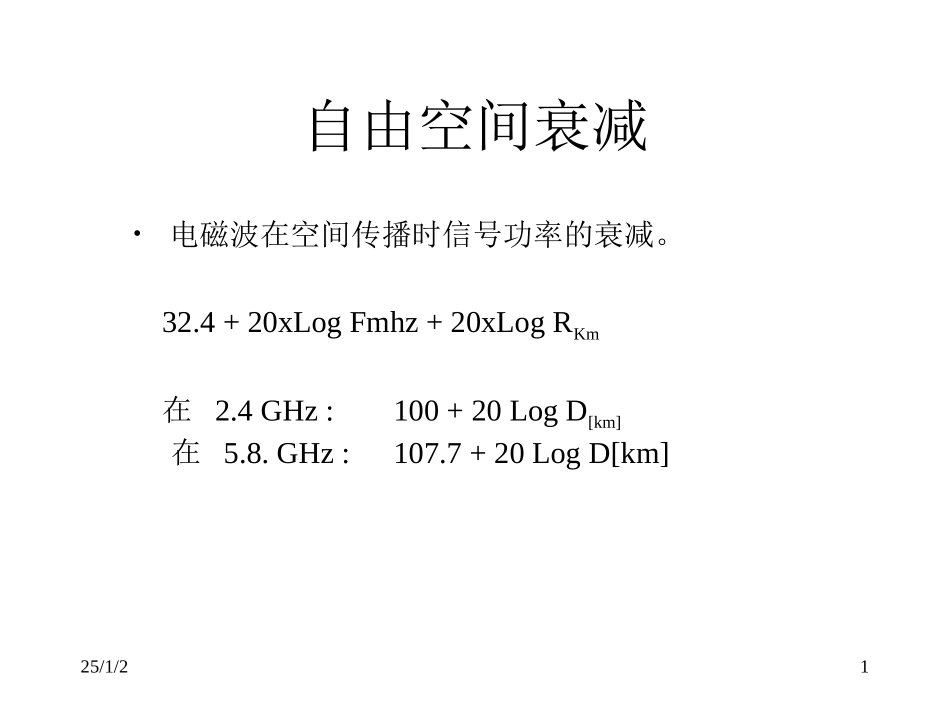

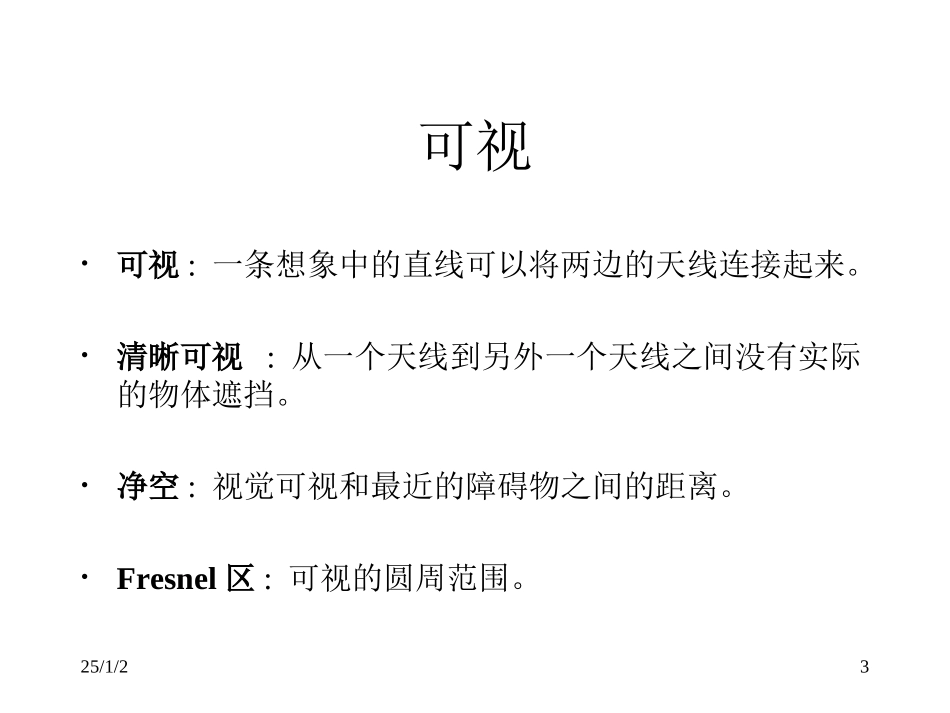

25/1/21•电磁波在空间传播时信号功率的衰减。32.4+20xLogFmhz+20xLogRKm在2.4GHz:100+20LogD[km]在5.8.GHz:107.7+20LogD[km]自由空间衰减25/1/22距离(KM)衰减(dB)511481181012012121.615123.418125.220126自由空间衰减25/1/23可视•可视:一条想象中的直线可以将两边的天线连接起来。•清晰可视:从一个天线到另外一个天线之间没有实际的物体遮挡。•净空:视觉可视和最近的障碍物之间的距离。•Fresnel区:可视的圆周范围。25/1/24Fresnel半径AABBRR当有80%的第一Fresnel半径内没有障碍物,传输的衰减和自由空间的衰减相等。R12=0.5(D)R1:第一Fresnel半径:波长D:两点之间的距离25/1/25在2.4GHz第一Fresnel区的半径为0.176x距离的平方根例如:距离为2KM的点的净空半径为8mFresnel半径计算25/1/26链路预算计算发射器发射器Gt接收器接收器接收器的信号接收强度为:Si=Pout-Ct+Gt-PL+Gr-Cr空间衰减GrSiCrPoutCt两路功分器的功率损耗•设备的发射功率的2分之一•如:DS.11发射功率250毫瓦•接2路功分器后,每路天线接口为125毫瓦=21dBm•如果两地相距30公里接1个两路功分的链路计算公式:•21+24-129+24=-60(理想环境下)•扣除冗余20•在远端应该有-80dBm接收信号•链路能够建立!
