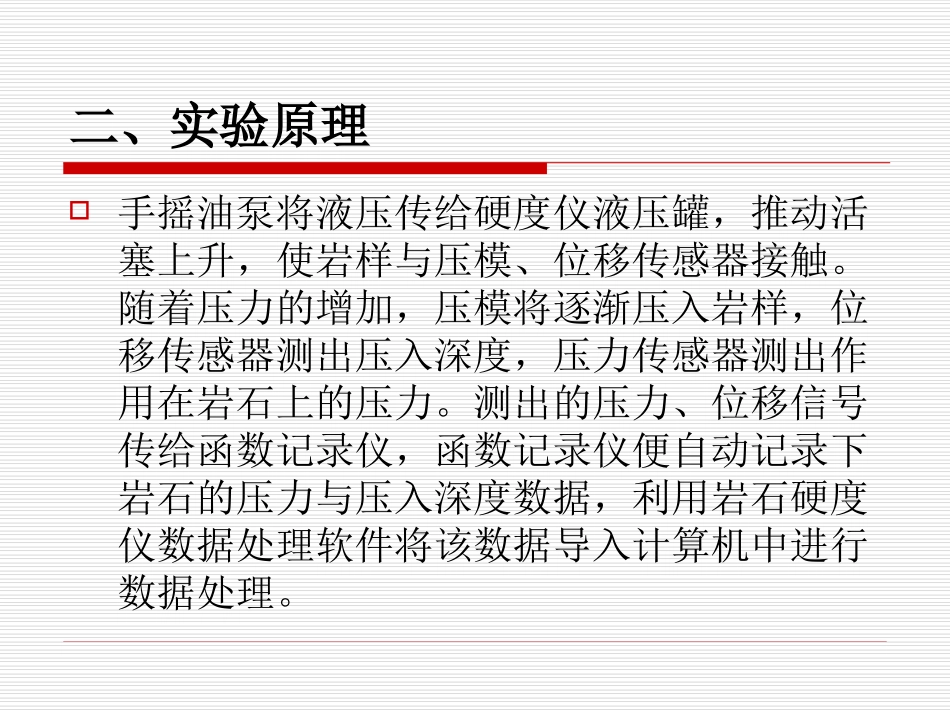

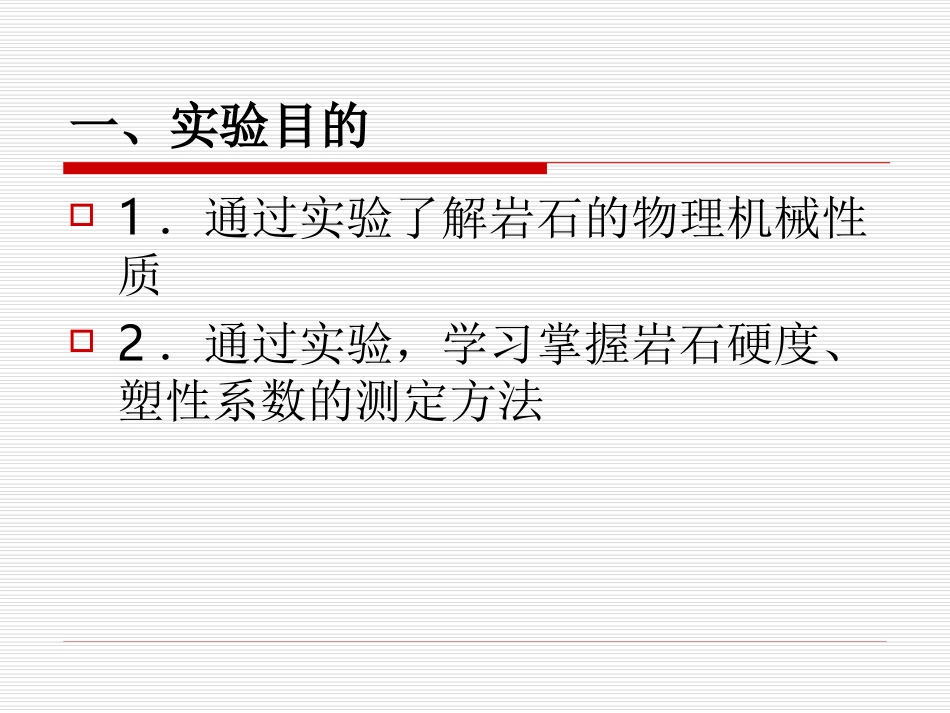

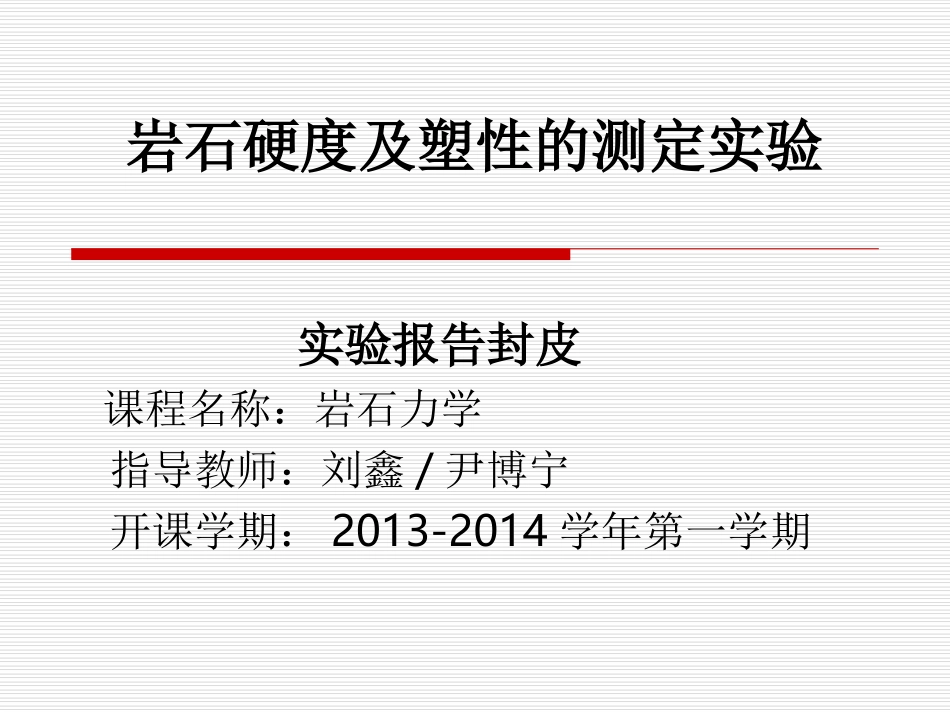

岩石硬度及塑性的测定实验实验报告封皮课程名称：岩石力学指导教师：刘鑫/尹博宁开课学期：2013-2014学年第一学期一、实验目的1．通过实验了解岩石的物理机械性质2．通过实验，学习掌握岩石硬度、塑性系数的测定方法二、实验原理手摇油泵将液压传给硬度仪液压罐，推动活塞上升，使岩样与压模、位移传感器接触。随着压力的增加，压模将逐渐压入岩样，位移传感器测出压入深度，压力传感器测出作用在岩石上的压力。测出的压力、位移信号传给函数记录仪，函数记录仪便自动记录下岩石的压力与压入深度数据，利用岩石硬度仪数据处理软件将该数据导入计算机中进行数据处理。三、实验仪器设备四、实验步骤1、将载荷传感器上调，将岩样置于硬度仪的活塞上面，下调载荷传感器，使压膜与岩样接触。2．我们使用的压模直径D=2mm。3．打开无纸函数记录仪，记录开始时间以方便数据处理时能准确找到实验数据，顺时针转动手摇油泵，活塞缓慢上升，使岩样与压力传感器位移传感器接触。当记录仪有压力变化时，停止转动手摇泵，此时，记录位移与压力的值作为初始值。4．继续加载直到岩样破碎，该点测试完毕，卸载。5．从记录仪中导出数据，在计算机上进行数据处理。（根据处理的数据画出岩石应力应变曲线，并计算岩石的硬度及塑性系数。）6．数据导出及处理：1）从记录仪向U盘导出数据步骤：按记录仪中的进入键2次出现→报警信息→按向上键1次出现→记录信息→按进入键→屏幕显示→数据正在传输，等数据传输结速后，退出菜单，关闭记录仪。2）电脑处理优盘数据步骤：(1)：打开“岩石硬度仪数据处理软件JLFX100”(2)：文件——优盘数据第一路（有2-4路数据的~~~~）——选定优盘内导出的数据“RECORD01”打开——选择末页——数据报表——输入开始时间——开始生成报表（按准确时间）——文件另存为——存为载荷.txt格式）(3)：同上，打开“优盘数据第二路（有2-4路数据的~~~~）”，另存为位移.txt文档(4)：打开“Excel”——数据——导入外部数据——选定存好的txt文档——下一步——下一步——完成——确定——除数据外的信息删除(5)：同上导入第二份txt文档(6)：选定导出的位移及载荷数据——插入——图表——XY散点图——无数据点滑线散点图——完成注意事项：1：实验前要确保油泵接触到位移传感器2：压裂后先升起压模再移动岩石防止压头断裂3：注意记好实验开始时间以方便数据的读取五、实验数据处理1．根据每点作出的曲线求出岩石硬度Py：其中：P—岩石在破碎时所加载荷，单位牛顿（1kg=9.8N）；S—压模面积，单位平方米。Sy数据记录表测试数据测点及参数1234561压力/kg位移/mm2．求塑性系数其中：AF—岩石破碎前耗费的总功，相当于面积OABCO；AE—弹性变形功，相当于面积OEDO。OEDOOABCO面积面积AEAFK
