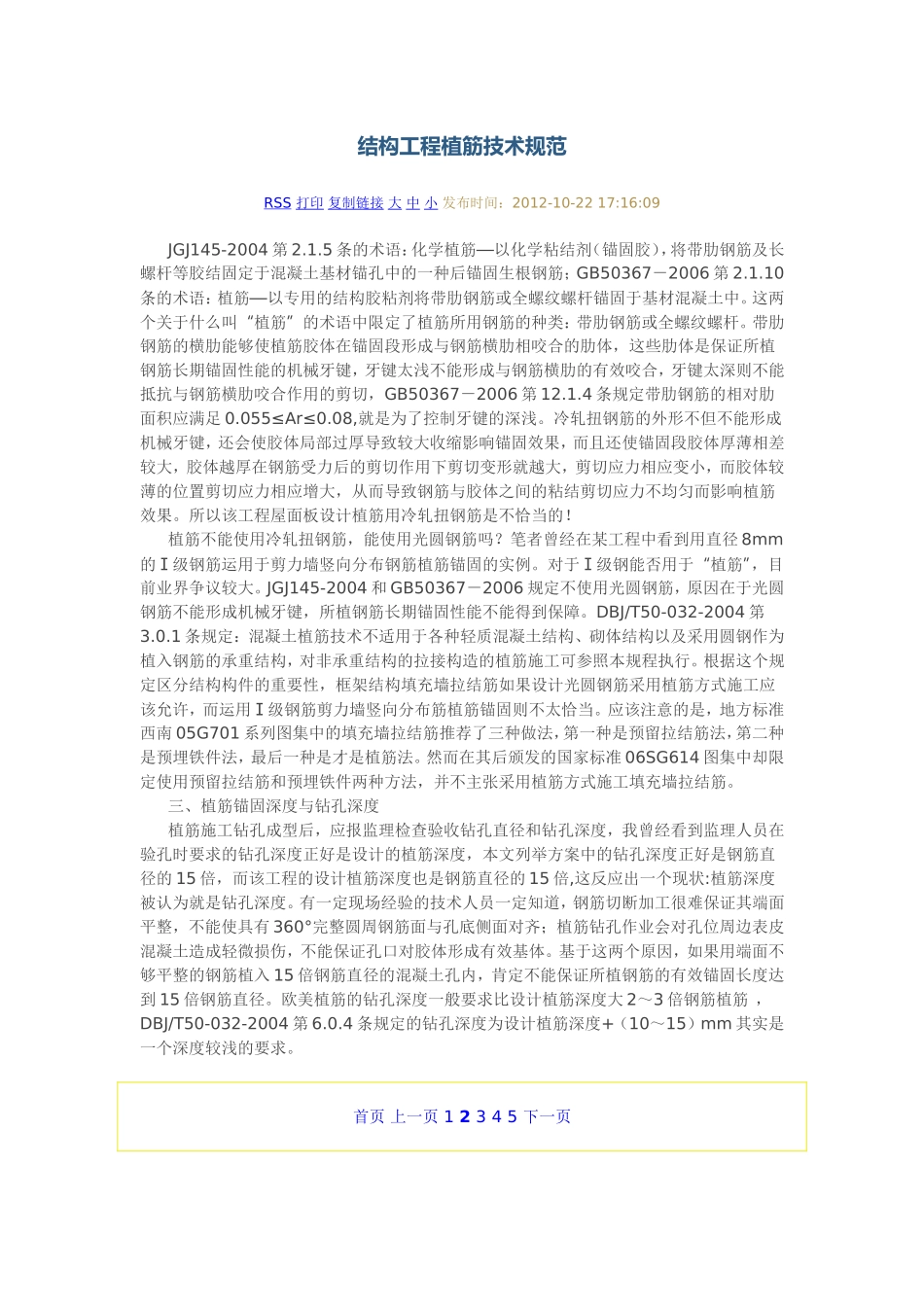

结构工程植筋技术规范RSS打印复制链接大中小发布时间：2012-10-2217:16:09JGJ145-2004第2.1.5条的术语：化学植筋—以化学粘结剂（锚固胶），将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋；GB50367－2006第2.1.10条的术语：植筋—以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆锚固于基材混凝土中。这两个关于什么叫“植筋”的术语中限定了植筋所用钢筋的种类：带肋钢筋或全螺纹螺杆。带肋钢筋的横肋能够使植筋胶体在锚固段形成与钢筋横肋相咬合的肋体，这些肋体是保证所植钢筋长期锚固性能的机械牙键，牙键太浅不能形成与钢筋横肋的有效咬合，牙键太深则不能抵抗与钢筋横肋咬合作用的剪切，GB50367－2006第12.1.4条规定带肋钢筋的相对肋面积应满足0.055≤Ar≤0.08,就是为了控制牙键的深浅。冷轧扭钢筋的外形不但不能形成机械牙键，还会使胶体局部过厚导致较大收缩影响锚固效果，而且还使锚固段胶体厚薄相差较大，胶体越厚在钢筋受力后的剪切作用下剪切变形就越大，剪切应力相应变小，而胶体较薄的位置剪切应力相应增大，从而导致钢筋与胶体之间的粘结剪切应力不均匀而影响植筋效果。所以该工程屋面板设计植筋用冷轧扭钢筋是不恰当的！植筋不能使用冷轧扭钢筋，能使用光圆钢筋吗？笔者曾经在某工程中看到用直径8mm的Ⅰ级钢筋运用于剪力墙竖向分布钢筋植筋锚固的实例。对于Ⅰ级钢能否用于“植筋”，目前业界争议较大。JGJ145-2004和GB50367－2006规定不使用光圆钢筋，原因在于光圆钢筋不能形成机械牙键，所植钢筋长期锚固性能不能得到保障。DBJ/T50-032-2004第3.0.1条规定：混凝土植筋技术不适用于各种轻质混凝土结构、砌体结构以及采用圆钢作为植入钢筋的承重结构，对非承重结构的拉接构造的植筋施工可参照本规程执行。根据这个规定区分结构构件的重要性，框架结构填充墙拉结筋如果设计光圆钢筋采用植筋方式施工应该允许，而运用Ⅰ级钢筋剪力墙竖向分布筋植筋锚固则不太恰当。应该注意的是，地方标准西南05G701系列图集中的填充墙拉结筋推荐了三种做法，第一种是预留拉结筋法，第二种是预埋铁件法，最后一种是才是植筋法。然而在其后颁发的国家标准06SG614图集中却限定使用预留拉结筋和预埋铁件两种方法，并不主张采用植筋方式施工填充墙拉结筋。三、植筋锚固深度与钻孔深度植筋施工钻孔成型后，应报监理检查验收钻孔直径和钻孔深度，我曾经看到监理人员在验孔时要求的钻孔深度正好是设计的植筋深度，本文列举方案中的钻孔深度正好是钢筋直径的15倍，而该工程的设计植筋深度也是钢筋直径的15倍,这反应出一个现状:植筋深度被认为就是钻孔深度。有一定现场经验的技术人员一定知道，钢筋切断加工很难保证其端面平整，不能使具有360°完整圆周钢筋面与孔底侧面对齐；植筋钻孔作业会对孔位周边表皮混凝土造成轻微损伤，不能保证孔口对胶体形成有效基体。基于这两个原因，如果用端面不够平整的钢筋植入15倍钢筋直径的混凝土孔内，肯定不能保证所植钢筋的有效锚固长度达到15倍钢筋直径。欧美植筋的钻孔深度一般要求比设计植筋深度大2～3倍钢筋植筋，DBJ/T50-032-2004第6.0.4条规定的钻孔深度为设计植筋深度+（10～15）mm其实是一个深度较浅的要求。首页上一页12345下一页钢结构工程基础中的地脚螺栓定位施工要点RSS打印复制链接大中小发布时间：2013-11-1109:55:20一、前期准备工作因螺栓定位施工时相对繁琐，为保证施工质量和最大缩短工期，一定要提前定购和加工好螺栓及其定位钢板，并在该工序开始前做完准备工作。1、拿到图纸后要检查螺栓的位置与基础柱中的钢筋是否交叉，如交叉必须在钢筋下料前会同甲方、监理及设计部门解决。同时要考虑有无其他与实际施工相矛盾的地方，笔者曾参加的一个工程因定位钢板大小与柱子截面一样，打砼时振动棒无法插入，所以加工定位钢板时在中间割了一个大孔。2、根据施工现场情况，确定定位时经纬仪观察的位置（一般正好用轴线），.在挖槽前做好定位测量时用的定位桩，一般要求每个柱子的X、Y两个方向都要做。但如果是在一条线上的一排柱子，在该排柱子的两端的槽外各做一个定位桩，假定为X方向；两端的柱子的Y方向定位桩均要做，中...
