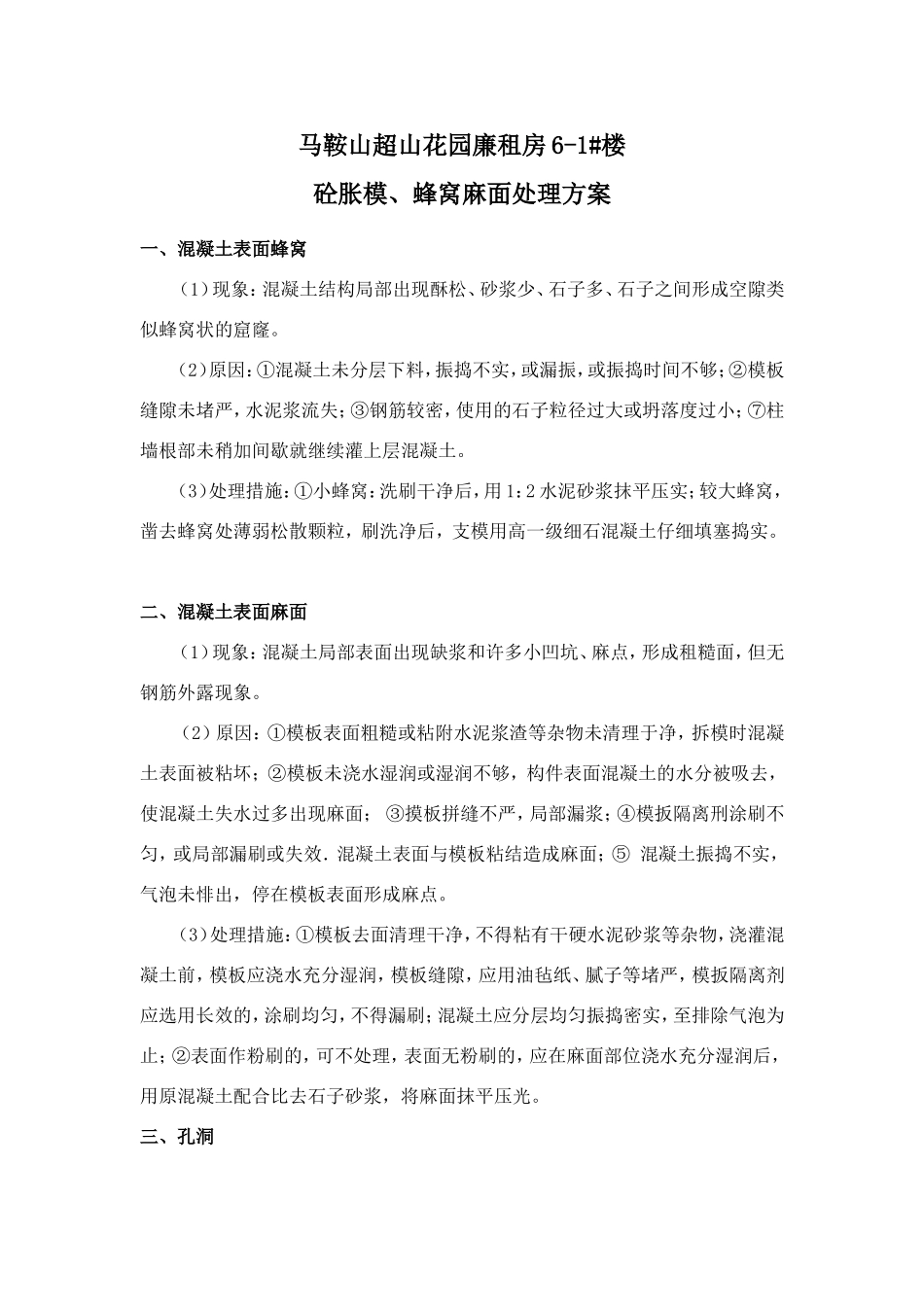

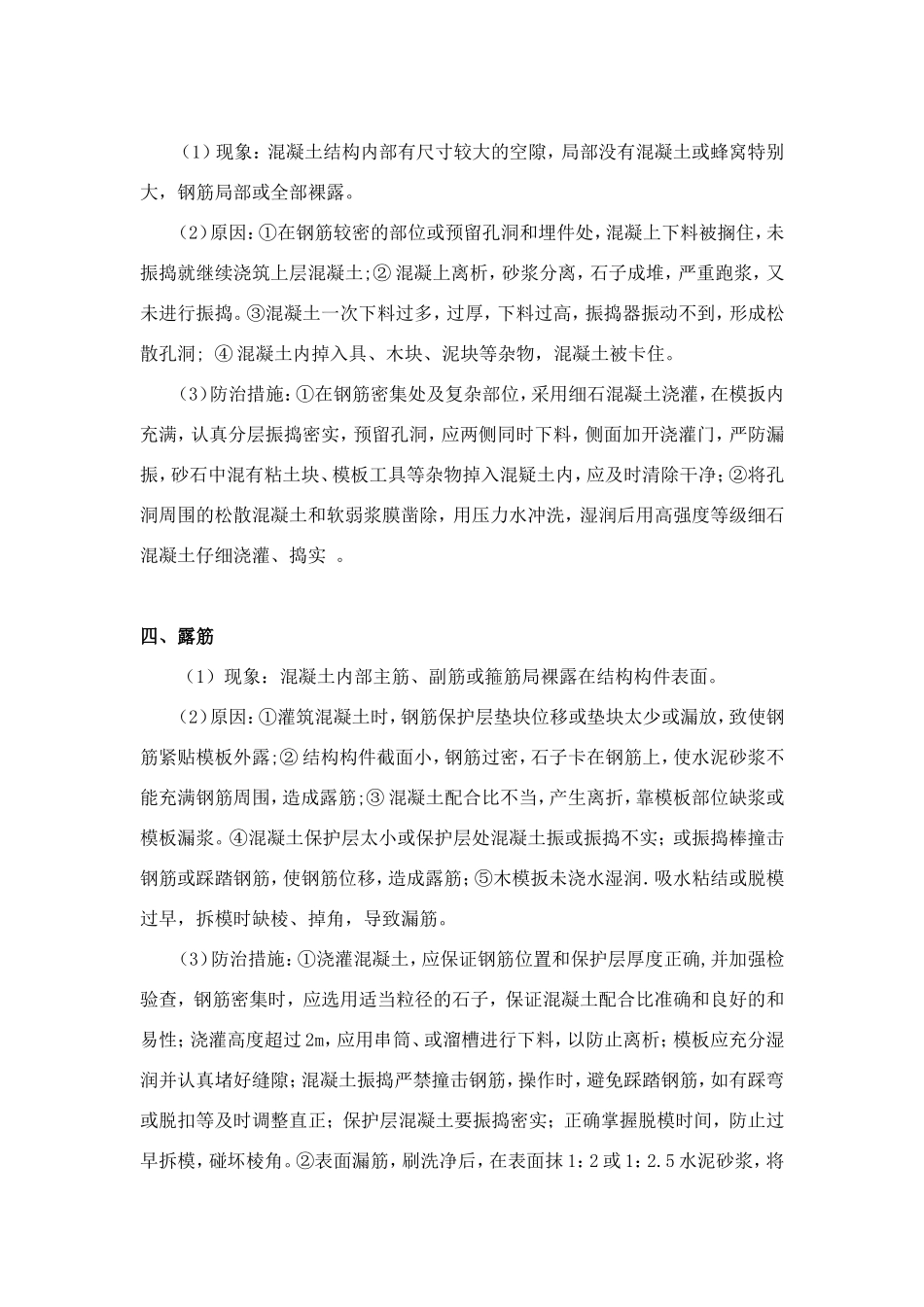

马鞍山超山花园廉租房6-1#楼砼胀模、蜂窝麻面处理方案一、混凝土表面蜂窝（1）现象：混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙类似蜂窝状的窟窿。（2）原因：①混凝土未分层下料，振捣不实，或漏振，或振捣时间不够；②模板缝隙未堵严，水泥浆流失；③钢筋较密，使用的石子粒径过大或坍落度过小；⑦柱墙根部未稍加间歇就继续灌上层混凝土。（3）处理措施：①小蜂窝：洗刷干净后，用1：2水泥砂浆抹平压实；较大蜂窝，凿去蜂窝处薄弱松散颗粒，刷洗净后，支模用高一级细石混凝土仔细填塞捣实。二、混凝土表面麻面（1）现象：混凝土局部表面出现缺浆和许多小凹坑、麻点，形成租糙面，但无钢筋外露现象。（2）原因：①模板表面粗糙或粘附水泥浆渣等杂物未清理于净，拆模时混凝土表面被粘坏；②模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；③摸板拼缝不严，局部漏浆；④模扳隔离刑涂刷不匀，或局部漏刷或失效．混凝土表面与模板粘结造成麻面；⑤混凝土振捣不实，气泡未悱出，停在模板表面形成麻点。（3）处理措施：①模板去面清理干净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙，应用油毡纸、腻子等堵严，模扳隔离剂应选用长效的，涂刷均匀，不得漏刷；混凝土应分层均匀振捣密实，至排除气泡为止；②表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。三、孔洞（1）现象：混凝土结构内部有尺寸较大的空隙，局部没有混凝土或蜂窝特别大，钢筋局部或全部裸露。（2）原因：①在钢筋较密的部位或预留孔洞和埋件处，混凝上下料被搁住，未振捣就继续浇筑上层混凝土;②混凝上离析，砂浆分离，石子成堆，严重跑浆，又未进行振捣。③混凝土一次下料过多，过厚，下料过高，振捣器振动不到，形成松散孔洞;④混凝土内掉入具、木块、泥块等杂物，混凝土被卡住。（3）防治措施：①在钢筋密集处及复杂部位，采用细石混凝土浇灌，在模扳内充满，认真分层振捣密实，预留孔洞，应两侧同时下料，侧面加开浇灌门，严防漏振，砂石中混有粘土块、模板工具等杂物掉入混疑土内，应及时清除干净；②将孔洞周围的松散混凝土和软弱浆膜凿除，用压力水冲洗，湿润后用高强度等级细石混凝土仔细浇灌、捣实。四、露筋（1）现象：混凝土内部主筋、副筋或箍筋局裸露在结构构件表面。（2）原因：①灌筑混凝土时，钢筋保护层垫块位移或垫块太少或漏放，致使钢筋紧贴模板外露;②结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋;③混凝土配合比不当，产生离折，靠模板部位缺浆或模板漏浆。④混凝土保护层太小或保护层处混凝土振或振捣不实；或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋；⑤木模扳未浇水湿润．吸水粘结或脱模过早，拆模时缺棱、掉角，导致漏筋。（3）防治措施：①浇灌混凝土，应保证钢筋位置和保护层厚度正确,并加强检验查，钢筋密集时，应选用适当粒径的石子，保证混凝土配合比准确和良好的和易性；浇灌高度超过2m，应用串筒、或溜槽进行下料，以防止离析；模板应充分湿润并认真堵好缝隙；混凝土振捣严禁撞击钢筋，操作时，避免踩踏钢筋，如有踩弯或脱扣等及时调整直正；保护层混凝土要振捣密实；正确掌握脱模时间，防止过早拆模，碰坏棱角。②表面漏筋，刷洗净后，在表面抹1：2或1：2.5水泥砂浆，将允满漏筋部位抹平；漏筋较深的凿去薄弱混凝上和突出颗粒，洗刷干净后，用比原来高一级的细石混凝土填塞压实。五、缝隙、夹层（1）现象：混凝土内存在水平或垂直的松散混疑土夹层。（2）原因：①施工缝或变形缝未经接缝处理、清除表面水泥薄膜和松动石子，未除去软弱混凝土层并充分湿润就灌筑混凝土；②施工缝处锯屑、泥土、砖块等杂物未清除或未清除干净；③混疑土浇灌高度过大，未设串简、溜槽，造成混凝土离析；④底层交接处未灌接缝砂浆层，接缝处混凝土未很好振捣。（3）防治措施：①认真按施工验收规范要求处理施工缝及变形缝表面；接缝处锯屑、泥土砖块等杂物应清理干净并洗净；混凝土浇灌高度大于2m应...
