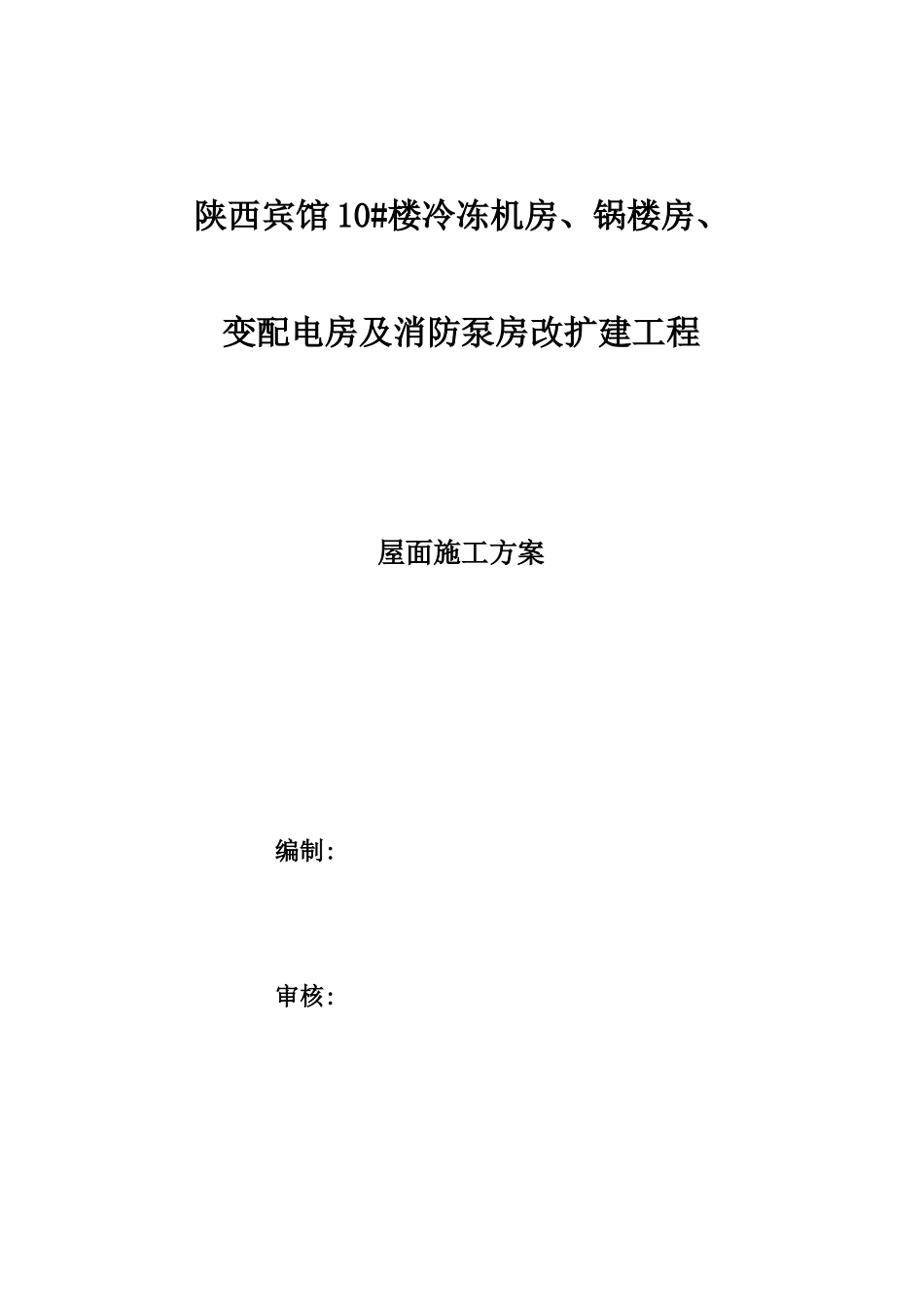

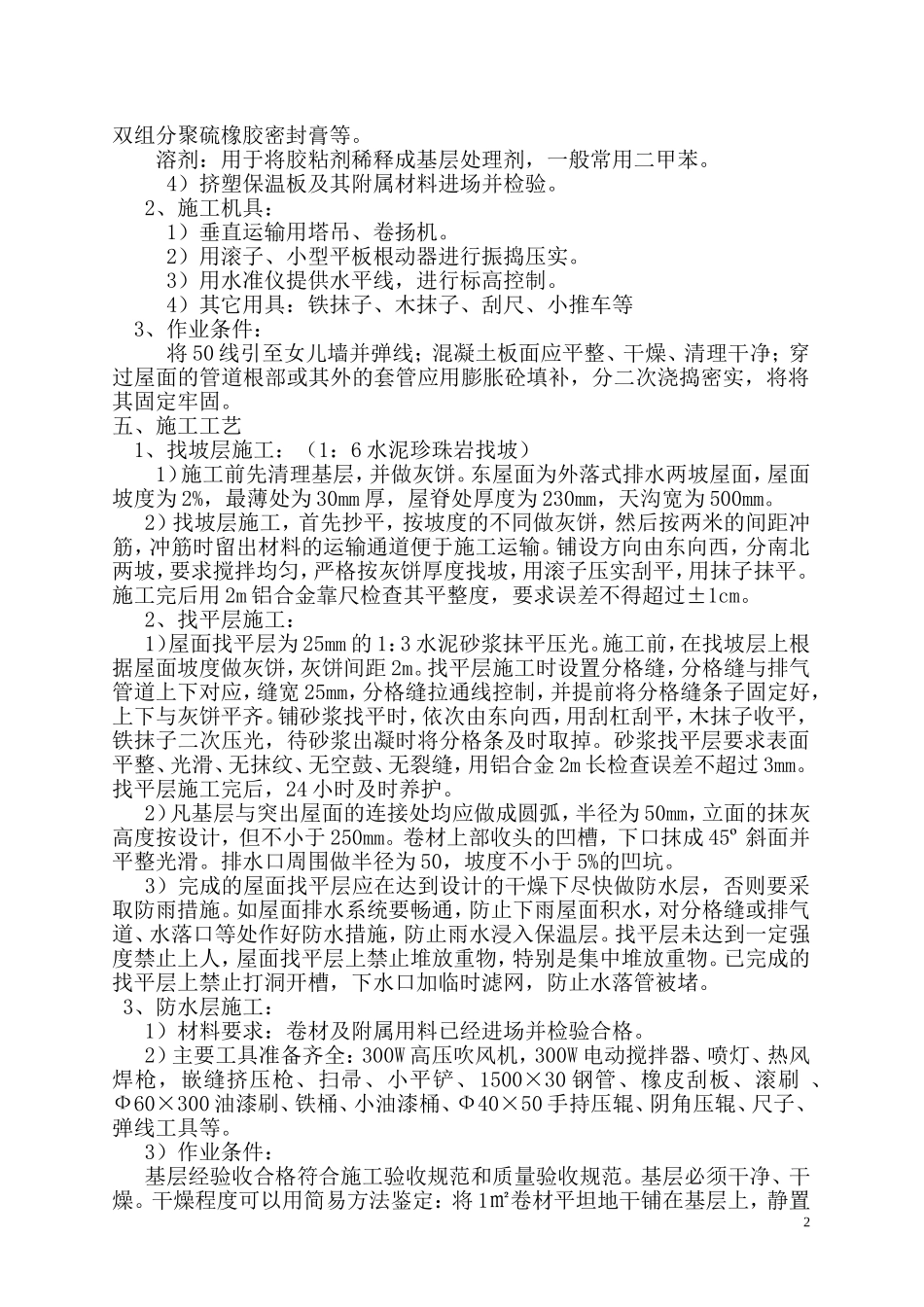

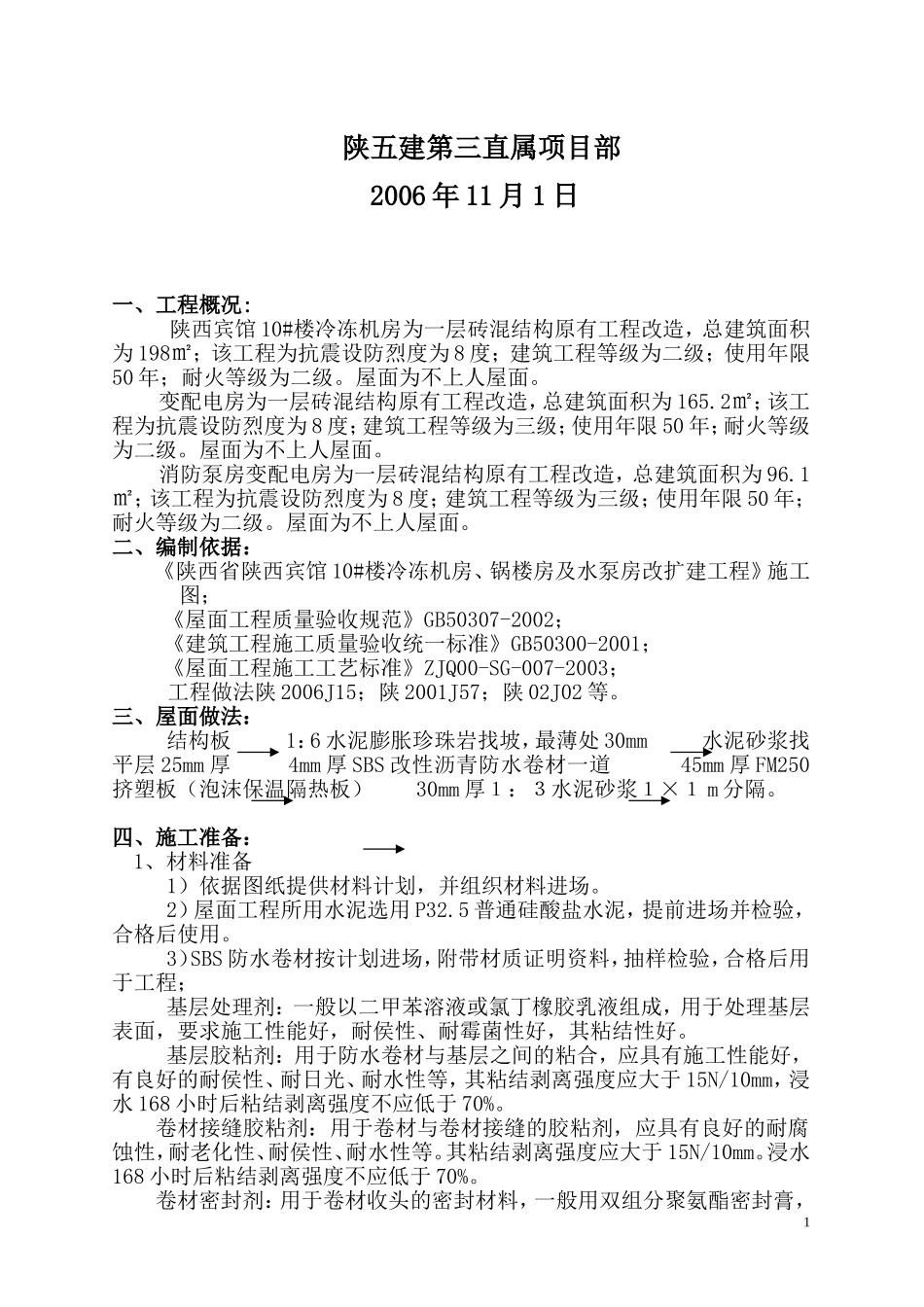

陕西宾馆10#楼冷冻机房、锅楼房、变配电房及消防泵房改扩建工程屋面施工方案编制:审核:陕五建第三直属项目部2006年11月1日一、工程概况:陕西宾馆10#楼冷冻机房为一层砖混结构原有工程改造，总建筑面积为198㎡；该工程为抗震设防烈度为8度；建筑工程等级为二级；使用年限50年；耐火等级为二级。屋面为不上人屋面。变配电房为一层砖混结构原有工程改造，总建筑面积为165.2㎡；该工程为抗震设防烈度为8度；建筑工程等级为三级；使用年限50年；耐火等级为二级。屋面为不上人屋面。消防泵房变配电房为一层砖混结构原有工程改造，总建筑面积为96.1㎡；该工程为抗震设防烈度为8度；建筑工程等级为三级；使用年限50年；耐火等级为二级。屋面为不上人屋面。二、编制依据：《陕西省陕西宾馆10#楼冷冻机房、锅楼房及水泵房改扩建工程》施工图；《屋面工程质量验收规范》GB50307-2002；《建筑工程施工质量验收统一标准》GB50300-2001；《屋面工程施工工艺标准》ZJQ00-SG-007-2003；工程做法陕2006J15；陕2001J57；陕02J02等。三、屋面做法：结构板1：6水泥膨胀珍珠岩找坡，最薄处30mm水泥砂浆找平层25mm厚4mm厚SBS改性沥青防水卷材一道45mm厚FM250挤塑板（泡沫保温隔热板）30mm厚１：３水泥砂浆１×１m分隔。四、施工准备：1、材料准备1）依据图纸提供材料计划，并组织材料进场。2）屋面工程所用水泥选用P32.5普通硅酸盐水泥，提前进场并检验，合格后使用。3）SBS防水卷材按计划进场，附带材质证明资料，抽样检验，合格后用于工程；基层处理剂：一般以二甲苯溶液或氯丁橡胶乳液组成，用于处理基层表面，要求施工性能好，耐侯性、耐霉菌性好，其粘结性好。基层胶粘剂：用于防水卷材与基层之间的粘合，应具有施工性能好，有良好的耐侯性、耐日光、耐水性等，其粘结剥离强度应大于15N/10mm，浸水168小时后粘结剥离强度不应低于70%。卷材接缝胶粘剂：用于卷材与卷材接缝的胶粘剂，应具有良好的耐腐蚀性，耐老化性、耐侯性、耐水性等。其粘结剥离强度应大于15N/10mm。浸水168小时后粘结剥离强度不应低于70%。卷材密封剂：用于卷材收头的密封材料，一般用双组分聚氨酯密封膏，1双组分聚硫橡胶密封膏等。溶剂：用于将胶粘剂稀释成基层处理剂，一般常用二甲苯。4）挤塑保温板及其附属材料进场并检验。2、施工机具：1）垂直运输用塔吊、卷扬机。2）用滚子、小型平板根动器进行振捣压实。3）用水准仪提供水平线，进行标高控制。4）其它用具：铁抹子、木抹子、刮尺、小推车等3、作业条件：将50线引至女儿墙并弹线；混凝土板面应平整、干燥、清理干净；穿过屋面的管道根部或其外的套管应用膨胀砼填补，分二次浇捣密实，将将其固定牢固。五、施工工艺1、找坡层施工：（1：6水泥珍珠岩找坡）1）施工前先清理基层，并做灰饼。东屋面为外落式排水两坡屋面，屋面坡度为2%，最薄处为30mm厚，屋脊处厚度为230mm，天沟宽为500mm。2）找坡层施工，首先抄平，按坡度的不同做灰饼，然后按两米的间距冲筋，冲筋时留出材料的运输通道便于施工运输。铺设方向由东向西，分南北两坡，要求搅拌均匀，严格按灰饼厚度找坡，用滚子压实刮平，用抹子抹平。施工完后用2m铝合金靠尺检查其平整度，要求误差不得超过±1cm。2、找平层施工：1）屋面找平层为25mm的1：3水泥砂浆抹平压光。施工前，在找坡层上根据屋面坡度做灰饼，灰饼间距2m。找平层施工时设置分格缝，分格缝与排气管道上下对应，缝宽25mm，分格缝拉通线控制，并提前将分格缝条子固定好，上下与灰饼平齐。铺砂浆找平时，依次由东向西，用刮杠刮平，木抹子收平，铁抹子二次压光，待砂浆出凝时将分格条及时取掉。砂浆找平层要求表面平整、光滑、无抹纹、无空鼓、无裂缝，用铝合金2m长检查误差不超过3mm。找平层施工完后，24小时及时养护。2）凡基层与突出屋面的连接处均应做成圆弧，半径为50mm，立面的抹灰高度按设计，但不小于250mm。卷材上部收头的凹槽，下口抹成45º斜面并平整光滑。排水口周围做半径为50，坡度不小于5%的凹坑。3）完成的屋面找平层应在达到设计的干燥下尽快做防水层，否则要采取防雨措施。如屋面排水系统要畅通，防止下雨屋面积水，对分格缝或排气道、...
